申请日2018.08.07
公开(公告)日2018.11.16
IPC分类号E03F11/00
摘要
本发明公开了一种新型废水池浮盖板，包括：浮盖板主框架，方形主框架，内部设置有多组搭接梁;全焊接式蜂窝板，包括多组，且分别依次设置在所述浮盖板主框架内部;弹性密封件，固定设置在所述浮盖板主框架的四个外侧面，用于与废水池紧密贴合，形成密封结构;其中，所述全焊接式蜂窝板上开设有多个排水口。采用浮盖板替代传统的盖板，浮盖板与废水池内液体直接接触，无气体蒸发空间，避免采用抽气装置进行内部气体的抽吸，且与废水池的密封性好，可防止内部废水产生的难闻气味及有害气体的散发，且安装方便，适于实用。
权利要求书
1.新型废水池浮盖板，其特征在于，包括：
浮盖板主框架，方形主框架(1)，内部设置有多组搭接梁(5);
全焊接式蜂窝板(2)，包括多组，且分别依次设置在所述浮盖板主框架内部;
弹性密封件(4)，固定设置在所述浮盖板主框架的四个外侧面，用于与废水池紧密贴合，形成密封结构;
其中，所述全焊接式蜂窝板(2)上开设有多个排水口(3)。
2.根据权利要求1所述的新型废水池浮盖板，其特征在于，与所述浮盖板主框架的四个外侧面接触的所述全焊接式蜂窝板(2)的侧面设置有E型包覆板。
3.根据权利要求1所述的新型废水池浮盖板，其特征在于，所述浮盖板主框架上设置有吊耳(6)。

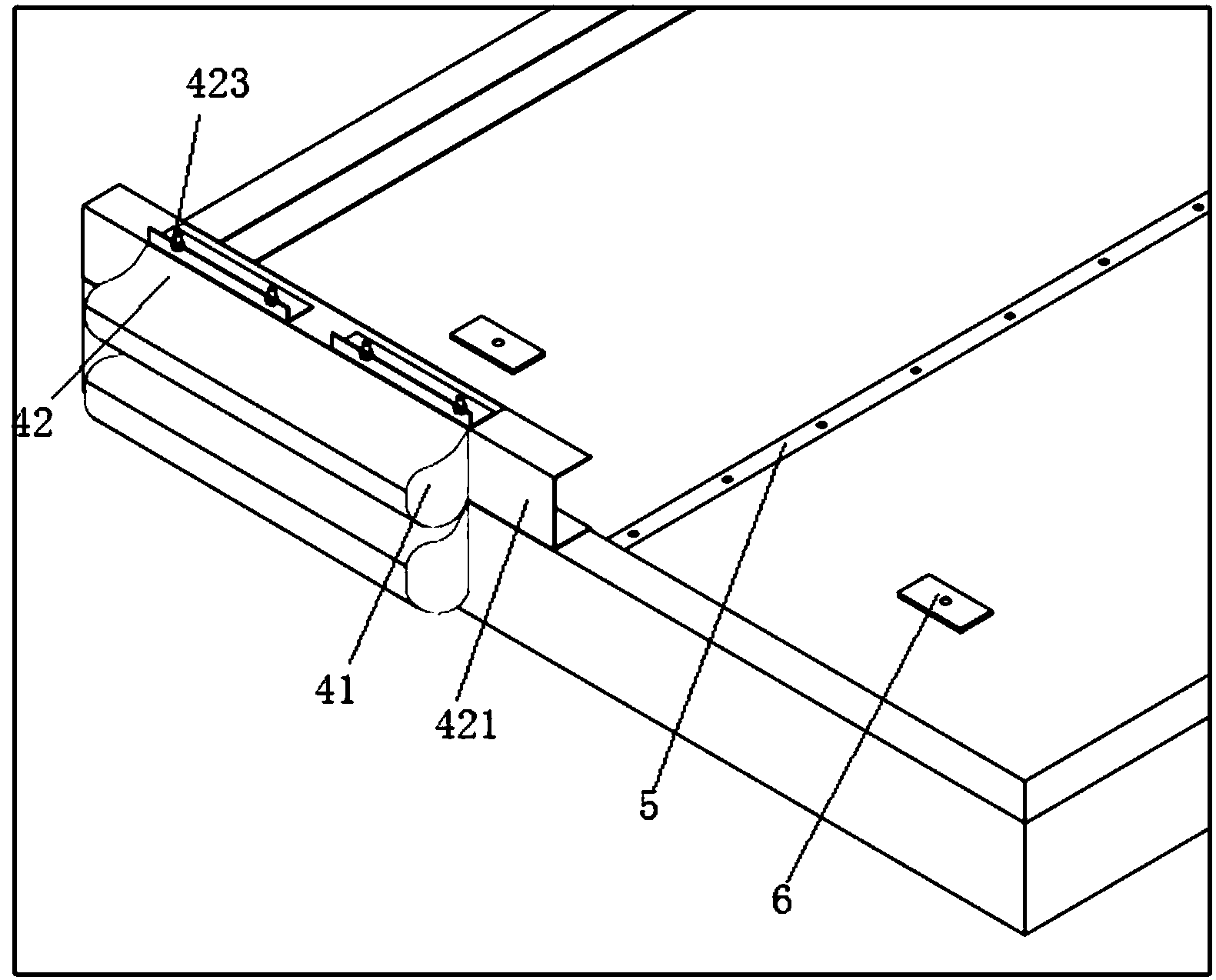

4.根据权利要求1所述的新型废水池浮盖板，其特征在于，所述弹性密封件(4)包括海绵(41)及用于固定所述海绵(41)的固定架(42)，其中，
所述固定架(42)包括与所述浮盖板主框架外侧面连接的匚型安装部(421)和包覆在所述海绵(41)上的囊袋(422)，所述浮盖板主框架外侧面均匀设置有多组螺纹孔(423)，所述安装部(421)对应的设置有多组螺纹孔(423)，所述固定架(42)与所述浮盖板主框架通过螺栓连接固定。
5.根据权利要求4所述的新型废水池浮盖板，其特征在于，所述弹性密封件(4)设置有多层。
6.根据权利要求1所述的新型废水池浮盖板，其特征在于，还包括设置在废水池内部的限位装置，用于限制新型废水池浮盖板的上下行程。
7.根据权利要求6所述的新型废水池浮盖板，其特征在于，所述限位装置包括L型上限位座(7)及Γ型下限位座(8)，所述L型上限位座(7)及所述Γ型下限位座(8)分别固定设置在所述废水池四个内侧面上或相对的两个侧面。
8.根据权利要求6所述的新型废水池浮盖板，其特征在于，所述限位装置由耐腐蚀不锈钢板制成。
9.根据权利要求1所述的新型废水池浮盖板，其特征在于，所述全焊接式蜂窝板(2)与所述浮盖板主框架通过焊接连接，且所述全焊接式蜂窝板(2)与所述浮盖板主框架的上侧面处于同一水平面。
说明书
新型废水池浮盖板
技术领域
本发明涉及废水池内浮盘技术领域，具体涉及一种新型废水池浮盖板。
背景技术
废水池在进行废水存储时，由于气味难闻、易产生废气等污染物，因此一般在废水池上部设置罩体，但是由于废水与罩体之间留有油气空间，内部反应产生的气体在内部大量积聚，需专门的抽气装置进行废气的抽吸，安装工序复杂。
有鉴于上述现有的废水池盖板存在的缺陷，本发明人基于从事此类产品设计制造多年丰富的实务经验及专业知识，并配合学理的运用，积极加以研究创新，以期创设一种新型废水池浮盖板，使其更具有实用性。经过不断的研究、设计，并经反复试作样品及改进后，终于创设出确具实用价值的本发明。
发明内容
本发明的主要目的在于，克服现有的废水池盖板存在的缺陷，而提供一种新型废水池浮盖板，与废水之间无挥发空间，无需进行抽吸装置的抽吸操作，从而更加适于实用，且具有产业上的利用价值。
本发明的目的及解决其技术问题是采用以下技术方案来实现的。
新型废水池浮盖板，包括：
浮盖板主框架，方形主框架，内部设置有多组搭接梁;
全焊接式蜂窝板，包括多组，且分别依次设置在所述浮盖板主框架内部;
弹性密封件，固定设置在所述浮盖板主框架的四个外侧面，用于与废水池紧密贴合，形成密封结构;
其中，所述全焊接式蜂窝板上开设有多个排水口。
作为一种优选的技术方案，与所述浮盖板主框架的四个外侧面接触的所述全焊接式蜂窝板的侧面设置有E型包覆板。
作为一种优选的技术方案，所述浮盖板主框架上设置有吊耳。
作为一种优选的技术方案，所述弹性密封件包括海绵及用于固定所述海绵的固定架，其中，
所述固定架包括与所述浮盖板主框架外侧面连接的匚型安装部和包覆在所述海绵上的囊袋，所述浮盖板主框架外侧面均匀设置有多组螺纹孔，所述安装部对应的设置有多组螺纹孔，所述固定架与所述浮盖板主框架通过螺栓连接固定。
作为一种优选的技术方案，所述弹性密封件设置有多层。
作为一种优选的技术方案，还包括设置在废水池内部的限位装置，用于限制新型废水池浮盖板的上下行程。
作为一种优选的技术方案，所述限位装置包括L型上限位座及Γ型下限位座，所述L型上限位座及所述Γ型下限位座分别固定设置在所述废水池四个内侧面上或相对的两个侧面。
作为一种优选的技术方案，所述限位装置由耐腐蚀不锈钢板制成。
作为一种优选的技术方案，所述全焊接式蜂窝板与所述浮盖板主框架通过焊接连接，且所述全焊接式蜂窝板与所述浮盖板主框架的上侧面处于同一水平面。
采用上述技术方案，能够实现以下技术效果：
1、采用浮盖板替代传统的盖板，浮盖板与废水池内液体直接接触，无气体蒸发空间，避免采用抽气装置进行内部气体的抽吸，且与废水池的密封性好，可防止内部废水产生的难闻气味及有害气体的散发，且安装方便，适于实用;
2、采用全焊接式蜂窝板，其蜂窝芯与上下蒙皮之间的连接强度高、且不易受废水的腐蚀而造成连接失效，另外每块蜂窝板的周侧无需E型材进行包覆，使得整个浮盖板的上表面为一水平面，废水进入浮盖板后在浮盖板表面平均分布，便于排水口的设置。
