螺旋分离式污水处理技术

发布时间:2019-2-22 9:24:34

  申请日2017.08.29

  公开(公告)日2017.11.24

  IPC分类号B01D33/067; B01D33/11; B01D33/72; C02F1/38

  摘要

  本发明公开了一种螺旋分离式污水处理装置,包括支撑安装模块、进水分离模块和离心传动模块,所述支撑安装模块包括支撑安装筒,支撑安装筒的下端设置有传动安装板,支撑安装筒的下端左右两端斜向下对称设置有支撑柱,左右两侧的支撑柱下半段之间水平设置有传动支撑安装板,进水分离模块设置在支撑安装筒上,所述进水分离模块包括设置在支撑安装筒上端的进料保护罩,进料保护罩下端配合支撑安装筒竖直设置有离心过滤筒,离心过滤筒的上端配合进料保护罩设置有限位转动进料环,本发明具有结构新颖,外观简洁,传动稳定,离心过滤代替传统的沉淀过滤,分离效率高,处理效果好等优点。




  权利要求书

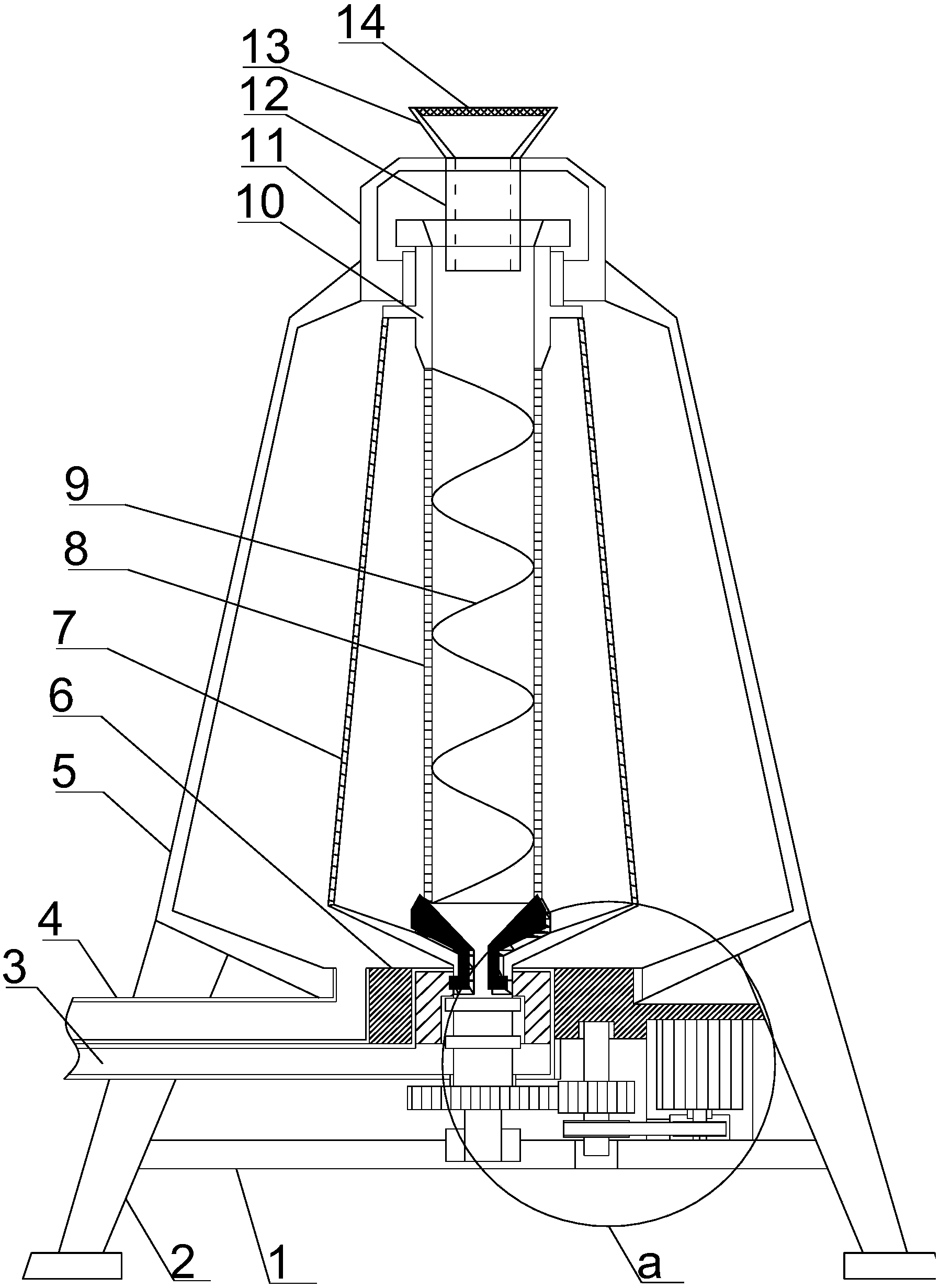

  1.一种螺旋分离式污水处理装置,包括支撑安装模块、进水分离模块和离心传动模块,其特征在于,所述支撑安装模块包括支撑安装筒(5),支撑安装筒(5)的下端设置有传动安装板(6),支撑安装筒(5)的下端左右两端斜向下对称设置有支撑柱(2),左右两侧的支撑柱(2)下半段之间水平设置有传动支撑安装板(1),进水分离模块设置在支撑安装筒(5)上,所述进水分离模块包括设置在支撑安装筒(5)上端的进料保护罩(11),进料保护罩(11)下端配合支撑安装筒(5)竖直设置有离心过滤筒(7),离心过滤筒(7)的上端配合进料保护罩(11)设置有限位转动进料环(10),限位转动进料环(10)的下端配合离心过滤筒(7)同轴设置有螺旋导流筒(8),限位转动进料环(10)配合螺旋导流筒(8)设置有进料口,进料保护罩(11)的上端竖直向下设置有伸入进料口的导料管(12),导料管(12)的上端设置有变径进水罩(13),变径进水罩(13)的上端水平设置有粗过滤网(14),螺旋导流筒(8)的内部竖直镶嵌设置有螺旋导流板(9),所述螺旋导流板(9)外侧的螺旋导流筒(8)上均匀设置有导流孔,离心过滤筒(7)的外侧对应导流孔设置有锥面过滤板,所述锥面过滤板包括等角度设置在离心过滤筒(7)上的过滤安装柱(27),相邻的过滤安装柱(27)之间均设置有弧面过滤网(28),离心过滤筒(7)的下端设置有导料转盘,所述导料转盘的上端与螺旋导流筒(8)的下端连接,离心过滤筒(7)内的导料转盘上等角度设置有若干导料孔(26),导料转盘下端伸入传动安装板(6)且配合向下延伸的导料孔(26)等角度设置有出料孔,出料孔外侧的传动安装板(6)内镶嵌设置有圆形导料槽(29),圆形导料槽(29)向下延伸,且向左水平设置有出料管(3),传动安装板(6)左上角的支撑安装筒(5)下端竖直设置有出水孔,出水孔的下端平行于出料管(3)向左设置有出水管(4),离心传动模块安装在传动安装板(6)和传动支撑安装板(1)之间,所述离心传动模块包括同轴安装在导料转盘下端的限位传动柱(22),限位传动柱(22)伸出传动安装板(6)且水平设置有作业传动齿轮(21),传动安装板(6)的右侧与传动支撑安装板(1)之间竖直连接设置有电机安装框(16),电机安装框(16)的上端镶嵌设置有主动电机(15),主动电机(15)的下端通过电机转轴安装有主动齿轮(17),电机安装框(16)左侧的传动安装板(6)和传动支撑安装板(1)之间通过转轴配合主动齿轮(17)设置有传动齿轮(19),传动齿轮(19)与主动齿轮(17)之间设置有传动链(18),传动齿轮(19)的上侧配合作业传动齿轮(21)啮合设置有作业主动齿轮(17)。

  2.根据权利要求1所述的一种螺旋分离式污水 处理装置,其特征在于,所述支撑柱(2)的下端均设置有防滑橡胶垫。

  3.根据权利要求1所述的一种螺旋分离式污水处理装置,其特征在于,所述传动安装板(6)的右端延伸与右侧的支撑柱(2)连接。

  4.根据权利要求1所述的一种螺旋分离式污水处理装置,其特征在于,所述出料管(3)和出水管(4)均向左贯穿左侧的支撑柱(2)。

  5.根据权利要求1所述的一种螺旋分离式污水处理装置,其特征在于,所述限位传动柱(22)通过外侧设置的防水轴承套(23)竖直向下穿过圆形导料槽(29)。

  6.根据权利要求1所述的一种螺旋分离式污水处理装置,其特征在于,所述限位传动柱(22)的上端水平设置有两个限位环。

  7.根据权利要求1所述的一种螺旋分离式污水处理装置,其特征在于,所述支撑安装筒(5)的上端均匀设置有若干导气孔。

  说明书

  一种螺旋分离式污水处理装置

  技术领域

  本发明涉及一种市政污水处理设备,具体是一种螺旋分离式污水处理装置。

  背景技术

  污水处理作为市政建设的一环,是保证环境健康的有效措施,但是传统的污水处理,由于采用自然沉淀和化学沉淀的方式,造成沉淀时间长,沉淀难以分离的问题,使其在污水处理行业应用受阻。

  为了解决上述问题,提出本发明,克服了传统的污水处理装置,由于采用沉淀过滤的方法,造成沉淀时间长,沉淀池建设面积大等问题,解决了传统的污水处理装置,由于采用过滤沉淀分离,造成沉淀不完全,分离难度大等问题,改善了传统的污水处理装置,由于传动设计不完善,造成传动元件暴露在外部,使得装置寿命降低等问题,使得本发明具有结构新颖,外观简洁,传动稳定,离心过滤代替传统的沉淀过滤,分离效率高,处理效果好等优点。

  发明内容

  本发明的目的在于提供一种螺旋分离式污水处理装置,以解决上述背景技术中提出的问题。

  为实现上述目的,本发明提供如下技术方案:

  一种螺旋分离式污水处理装置,包括支撑安装模块、进水分离模块和离心传动模块,所述支撑安装模块包括支撑安装筒,支撑安装筒的下端设置有传动安装板,支撑安装筒的下端左右两端斜向下对称设置有支撑柱,左右两侧的支撑柱下半段之间水平设置有传动支撑安装板,进水分离模块设置在支撑安装筒上,所述进水分离模块包括设置在支撑安装筒上端的进料保护罩,进料保护罩下端配合支撑安装筒竖直设置有离心过滤筒,离心过滤筒的上端配合进料保护罩设置有限位转动进料环,限位转动进料环的下端配合离心过滤筒同轴设置有螺旋导流筒,限位转动进料环配合螺旋导流筒设置有进料口,进料保护罩的上端竖直向下设置有伸入进料口的导料管,导料管的上端设置有变径进水罩,变径进水罩的上端水平设置有粗过滤网,螺旋导流筒的内部竖直镶嵌设置有螺旋导流板,所述螺旋导流板外侧的螺旋导流筒上均匀设置有导流孔,离心过滤筒的外侧对应导流孔设置有锥面过滤板,所述锥面过滤板包括等角度设置在离心过滤筒上的过滤安装柱,相邻的过滤安装柱之间均设置有弧面过滤网,离心过滤筒的下端设置有导料转盘,所述导料转盘的上端与螺旋导流筒的下端连接,离心过滤筒内的导料转盘上等角度设置有若干导料孔,导料转盘下端伸入传动安装板且配合向下延伸的导料孔等角度设置有出料孔,出料孔外侧的传动安装板内镶嵌设置有圆形导料槽,圆形导料槽向下延伸,且向左水平设置有出料管,传动安装板左上角的支撑安装筒下端竖直设置有出水孔,出水孔的下端平行于出料管向左设置有出水管,离心传动模块安装在传动安装板和传动支撑安装板之间,所述离心传动模块包括同轴安装在导料转盘下端的限位传动柱,限位传动柱伸出传动安装板且水平设置有作业传动齿轮,传动安装板的右侧与传动支撑安装板之间竖直连接设置有电机安装框,电机安装框的上端镶嵌设置有主动电机,主动电机的下端通过电机转轴安装有主动齿轮,电机安装框左侧的传动安装板和传动支撑安装板之间通过转轴配合主动齿轮设置有传动齿轮,传动齿轮与主动齿轮之间设置有传动链,传动齿轮的上侧配合作业传动齿轮啮合设置有作业主动齿轮。

  作为本发明进一步的方案:所述支撑柱的下端均设置有防滑橡胶垫。

  作为本发明进一步的方案:所述传动安装板的右端延伸与右侧的支撑柱连接。

  作为本发明进一步的方案:所述出料管和出水管均向左贯穿左侧的支撑柱。

  作为本发明进一步的方案:所述限位传动柱通过外侧设置的防水轴承套竖直向下穿过圆形导料槽。

  作为本发明进一步的方案:所述限位传动柱的上端水平设置有两个限位环。

  作为本发明再进一步的方案:所述支撑安装筒的上端均匀设置有若干导气孔。

  与现有技术相比,本发明的有益效果是:克服了传统的污水处理装置,由于采用沉淀过滤的方法,造成沉淀时间长,沉淀池建设面积大等问题,解决了传统的污水处理装置,由于采用过滤沉淀分离,造成沉淀不完全,分离难度大等问题,改善了传统的污水处理装置,由于传动设计不完善,造成传动元件暴露在外部,使得装置寿命降低等问题,使得本发明具有结构新颖,外观简洁,传动稳定,离心过滤代替传统的沉淀过滤,分离效率高,处理效果好等优点。
