申请日2017.08.29
公开(公告)日2017.11.21
IPC分类号C02F3/14
摘要
本发明公开了一种旋转式生活污水曝气机构，包括池体、固定架、电机、转轴、曝气叶片、曝气盘、输气总管、排水管和进水管;池体的顶部固定连接有固定架，固定架的下表面固定连接有电机，电机的轴伸端固定连接有转轴，转轴的侧壁开设有滑槽，转轴上套设有滑块，滑块的左右两侧固定连接有曝气叶片，转轴的下端套设有主动齿轮，主动齿轮的四周分布有从动齿轮，从动齿轮共有三个，池体的内壁固定连接有环形齿槽，从动轴上套设有曝气盘，固定架的左侧壁固定连接有鼓风机，在浮力的作用下使曝气叶片始终漂浮在水面上，利用曝气叶片对表层污水进行曝气;利用鼓风机将空气输送至转轴、从动轴内，对底部和中部的污水同时进行曝气。
权利要求书

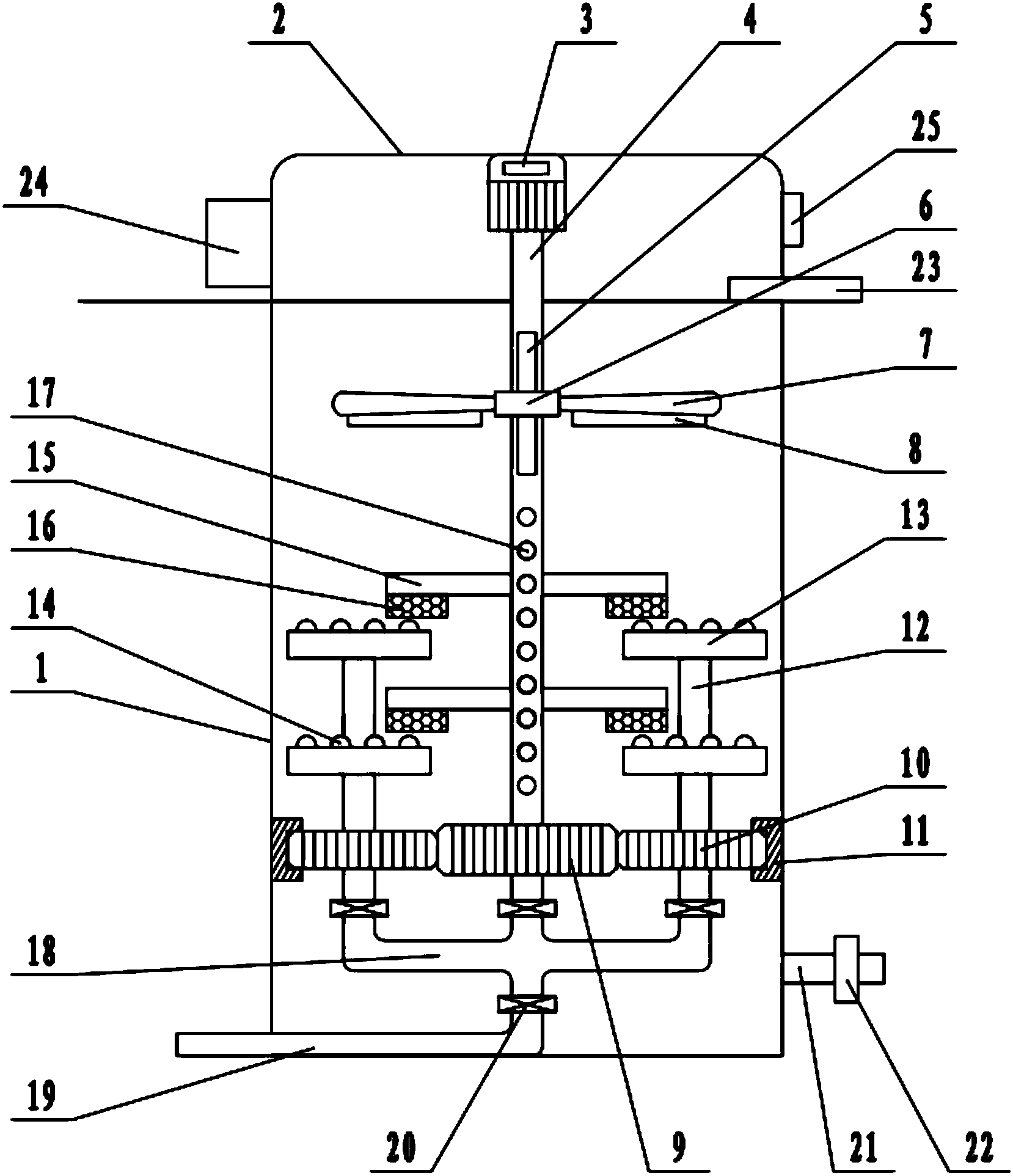

1.一种旋转式生活污水曝气机构，包括池体(1)、固定架(2)、电机(3)、转轴(4)、曝气叶片(7)、曝气盘(13)、输气总管(19)、排水管(21)和进水管(23);其特征在于，所述池体(1)的顶部固定连接有固定架(2)，固定架(2)的下表面固定连接有电机(3)，电机(3)的轴伸端固定连接有转轴(4)，转轴(4)伸入池体(1)内，转轴(4)的侧壁开设有滑槽(5)，转轴(4)上套设有滑块(6)，滑块(6)上加工有凸起，凸起嵌在滑槽(5)内，所述滑块(6)的左右两侧固定连接有曝气叶片(7)，所述转轴(4)的下端套设有主动齿轮(9)，主动齿轮(9)与转轴(4)固定连接，主动齿轮(9)的四周分布有从动齿轮(10)，从动齿轮(10)共有三个，从动齿轮(10)与主动齿轮(9)啮合，所述池体(1)的内壁固定连接有环形齿槽(11)，从动齿轮(10)嵌在环形齿槽(11)内，所述从动齿轮(10)的中部贯穿有从动轴(12)，从动轴(12)内部中空，从动轴(12)上套设有曝气盘(13)，曝气盘(13)与从动轴(12)连通，所述转轴(4)内部中空，转轴(4)的左右两侧固定连接有若干固定杆(15)，固定杆(15)的下表面固定连接有刷板(16)，刷板(16)与曝气盘(13)的上表面抵接，所述主动齿轮(9)的下方设置有输气支管(18)，输气支管(18)通过旋通接头分别与转轴(4)、从动轴(12)连通，池体(1)的底部安装有输气总管(19),输气总管(19)通过旋通接头与输气支管(18)的下端连通，所述固定架(2)的左侧壁固定连接有鼓风机(24)，鼓风机(24)的出风口通过软管与输气总管(19)连通。
2.根据权利要求1所述的旋转式生活污水曝气机构，其特征在于，所述曝气盘(13)的上表面分布有若干曝气头(14)，曝气头(14)与曝气盘(13)连通。
3.根据权利要求1所述的旋转式生活污水曝气机构，其特征在于，所述曝气叶片(7)的下表面固定连接有浮箱(8)。
4.根据权利要求1所述的旋转式生活污水曝气机构，其特征在于，所述池体(1)的顶部安装由进水管(23)。
5.根据权利要求1所述的旋转式生活污水 曝气机构，其特征在于，所述池体(1)的右侧壁下方安装有排水管(21)，排水管(21)上安装有阀门(22)。
6.根据权利要求1所述的旋转式生活污水曝气机构，其特征在于，所述转轴(4)上分布有排气孔(17)。
说明书
一种旋转式生活污水曝气机构
技术领域
本发明涉及一种污水处理设备，具体是一种旋转式生活污水曝气机构。
背景技术
曝气池是利用活性污泥法进行污水处理的构筑物，池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件，曝气池主要由池体、曝气系统和进出水口三个部分组成，池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等，现有的曝气方法主要分为鼓风曝气和机械曝气两种，现有的曝气池往往曝气机构比较单一，曝气时间长，曝气效率低下，处理污水的能力有待提高，难以满足人们日益增长的污水处理需求。
发明内容
本发明的目的在于提供一种旋转式生活污水曝气机构，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种旋转式生活污水曝气机构，包括池体、固定架、电机、转轴、曝气叶片、曝气盘、输气总管、排水管和进水管;所述池体的顶部固定连接有固定架，固定架的下表面固定连接有电机，电机的轴伸端固定连接有转轴，转轴伸入池体内，转轴的侧壁开设有滑槽，转轴上套设有滑块，滑块上加工有凸起，凸起嵌在滑槽内，所述滑槽的左右两侧固定连接有曝气叶片，所述转轴的下端套设有主动齿轮，主动齿轮与转轴固定连接，主动齿轮的四周分布有从动齿轮，从动齿轮共有三个，从动齿轮与主动齿轮啮合，所述池体的内壁固定连接有环形齿槽，从动齿轮嵌在环形齿槽内，所述从动齿轮的中部贯穿有从动轴，从动轴内部中空，从动轴上套设有曝气盘，曝气盘与从动轴连通，所述转轴内部中空，转轴的左右两侧固定连接有若干固定杆，固定杆的下表面固定连接有刷板，刷板与曝气盘的上表面抵接，所述主动齿轮的下方设置有输气支管，输气支管通过旋通接头分别与转轴、从动轴连通，池体的底部安装有输气总管,输气总管通过旋通接头与输气支管的下端连通，所述固定架的左侧壁固定连接有鼓风机，鼓风机的出风口通过软管与输气总管连通。
作为本发明进一步的方案：所述曝气盘的上表面分布有若干曝气头，曝气头与曝气盘连通。
作为本发明再进一步的方案：所述曝气叶片的下表面固定连接有浮箱。
作为本发明再进一步的方案：所述池体的顶部安装由进水管。
作为本发明再进一步的方案：所述池体的右侧壁下方安装有排水管，排水管上安装有阀门。
作为本发明再进一步的方案：所述转轴上分布有排气孔。
与现有技术相比，本发明的有益效果是：将污水注入池体中，在浮力的作用下使曝气叶片始终漂浮在水面上，利用曝气叶片对表层污水进行曝气;利用鼓风机将空气输送至转轴、从动轴内，转轴内的空气通过排气孔排入污水中，从动轴内的空气通过曝气头排入污水中，对底部和中部的污水同时进行曝气，利用固定杆搅拌污水，使污水与气泡混合更为充分，并将污水内的气泡打碎，使污水与空气接触更加充分，提高曝气效率，利用刷板刷洗曝气盘的上表面，以免污泥堵塞曝气头，曝气盘自传的同时公转，使污水与气泡混合更为充分，进一步提升曝气效果，提高了曝气效率。
