申请日2017.08.31
公开(公告)日2017.11.24
IPC分类号C02F11/00; C02F11/12
摘要
本发明公开了一种快速高效污泥脱水装置，包括壳体，壳体底部左右对称设置有支撑脚，所述壳体内设置有筛网，所述筛网呈弧形凹槽状，筛网的弧形圆心处设置有转盘，转盘套装在壳体内设置有转轴上，所述转盘上中心对称设置有旋转杆，所述旋转杆端部设置有刮板，所述筛网右侧顶端固定在壳体内右侧壁上，筛网左端通过立杆固定在壳体内底端;壳体右侧顶部设置有进料口，所述筛网左侧壳体内设置有上挤压辊和下挤压辊;所述下挤压辊包括外侧滚筒，所述外侧滚筒为过滤网筒;本发明巧妙设置筛网结构和筛网上的刮料机构，大大提高污泥脱水效率，同时对应筛网底端设置上挤压辊和下挤压辊，并巧妙利用挂料机构刮入初步脱水的污泥，实现进一步脱水。
权利要求书
1.一种快速高效污泥脱水装置，包括壳体，其特征在于，壳体底部左右对称设置有支撑脚，所述壳体内设置有筛网，所述筛网呈弧形凹槽状，筛网上设置有刮料机构，所述刮料机构包括转盘，转盘设置在壳体内筛网的弧形圆心位置处，转盘套装在壳体内设置有转轴上，所述转盘上中心对称设置有旋转杆，所述旋转杆端部设置有刮板，所述筛网右侧顶端固定在壳体内右侧壁上，筛网左端通过立杆固定在壳体内底端;壳体右侧顶部设置有进料口，所述筛网左侧壳体内设置有上挤压辊和下挤压辊，所述下挤压辊包括外侧滚筒，所述外侧滚筒为过滤网筒;所述下挤压辊下方壳体底部设置有导流仓，所述壳体内左侧设置有出料通道，所述壳体右侧底部对应导流仓底端设置有出液口;所述进料口包括进料斗，所述进料斗底端设置有弧形槽，弧形槽底端设置有与壳体连通的缺口，所述弧形槽内设置有分料机构;所述分料机构包括分料盘，分料盘设置在弧形槽中心，分料盘套装在进料斗内设置有分料转轴上，分料转轴两端套装在进料斗对应侧壁上设置的轴承上，分料盘外侧均匀设置有分料板，分料板前端抵接弧形槽侧壁，形成进料斗的旋转导料阀门，所述壳体侧壁上设置有主动带轮，所述转盘端部的转轴上设置有从动带轮，所述主动带轮与从动带轮通过传送带连接，所述主动带轮由壳体外侧壁上设置的电机驱动。
2.根据权利要求1所述的快速高效污泥脱水装置，其特征在于，所述壳体内顶部左侧设置有紫外线杀菌灯。
3.根据权利要求1所述的快速高效污泥脱水装置，其特征在于，所述壳体左侧侧壁上与转盘水平位置上设置有出风口。
4.根据权利要求1所述的高效污泥干燥处理装置，其特征在于，所述导流仓呈L形壳体结构，导流仓右侧顶端抵接下挤压辊左侧端部。
5.根据权利要求1所述的高效污泥干燥处理装置，其特征在于，所述导流仓左侧对应出料通道设置有弧形挡板。
6.根据权利要求1所述的快速高效污泥脱水装置，其特征在于，所述出料通道内设置有螺旋出料轴，所述螺旋出料轴由导流仓内设置的出料电机驱动。
说明书
一种快速高效污泥脱水装置
技术领域
本发明涉及环保设备技术领域，具体是一种快速高效污泥脱水装置。
背景技术
随着我国城镇化水平不断提高，污水处理设施建设得到了高速发展，据《2013-2017年中国污泥处理处置深度调研与投资战略规划分析报告》统计2010年我国城镇污水处理厂已经建有2500多座，城市污水处理能力已达到每天1.22亿吨，为实现国家的减排目标和水环境改善，做出了巨大贡献。但是污水厂的建设及运行伴随产生了大量剩余污泥，以含水率80%计，全国年污泥总产水量将很快突破3000万吨，污泥处理形势十分严峻;污泥处理是对污泥进行浓缩、调治、脱水、稳定、干化或焚烧等无害化加工过程;污泥脱水干化是将流态的原生、浓缩或消化污泥脱除水分，转化为半固态或固态泥块的一种污泥处理方法;经过脱水后，污泥含水率可降低到百分之五十五至百分之八十;污泥的进一步脱水则称污泥干化，干化污泥的含水率低于百分之十;脱水的方法，主要有自然干化法、机械脱水法和造粒法;自然干化法和机械脱水法适用于污水污泥。
目前传统的脱水处理装置，结构呆板，效率低，因此研究一种高效污泥干燥处理装置对于提高污泥处理效率，降低污泥处理成本，具有重大积极的意义。
发明内容
本发明的目的在于提供一种快速高效污泥脱水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

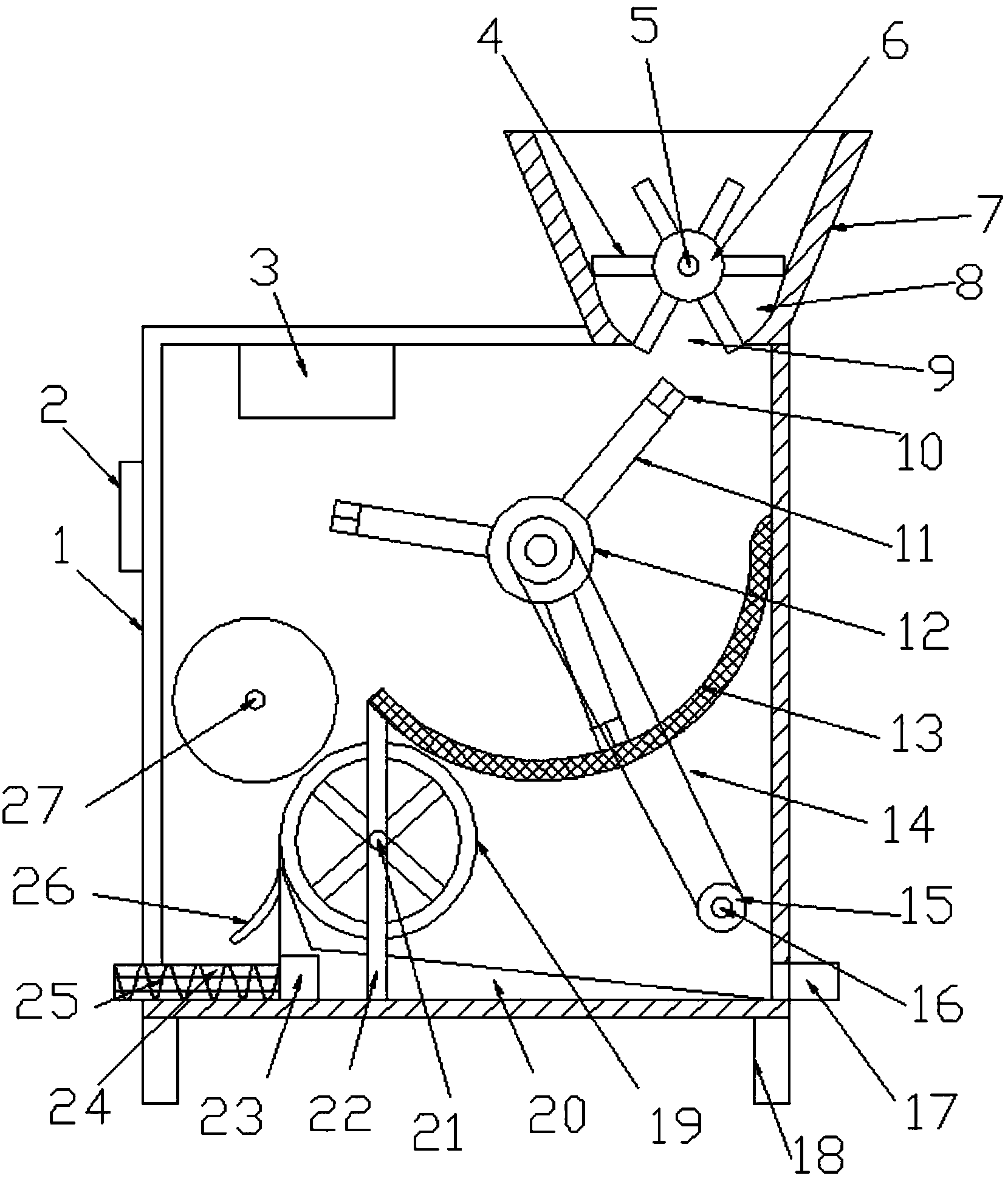

一种快速高效污泥脱水装置，包括壳体，壳体底部左右对称设置有支撑脚，所述壳体内设置有筛网，所述筛网呈弧形凹槽状，筛网上设置有刮料机构，所述刮料机构包括转盘，转盘设置在壳体内筛网的弧形圆心位置处，转盘套装在壳体内设置有转轴上，所述转盘上中心对称设置有旋转杆，所述旋转杆端部设置有刮板，所述筛网右侧顶端固定在壳体内右侧壁上，筛网左端通过立杆固定在壳体内底端;壳体右侧顶部设置有进料口，所述筛网左侧壳体内设置有上挤压辊和下挤压辊，所述下挤压辊包括外侧滚筒，所述外侧滚筒为过滤网筒;所述下挤压辊下方壳体底部设置有导流仓，所述壳体内左侧设置有出料通道，所述壳体右侧底部对应导流仓底端设置有出液口。
作为本发明进一步的方案：所述进料口包括进料斗，所述进料斗底端设置有弧形槽，弧形槽底端设置有与壳体连通的缺口，所述弧形槽内设置有分料机构。
作为本发明再进一步的方案：所述分料机构包括分料盘，分料盘设置在弧形槽中心，分料盘套装在进料斗内设置有分料转轴上，分料转轴两端套装在进料斗对应侧壁上设置的轴承上，分料盘外侧均匀设置有分料板，分料板前端抵接弧形槽侧壁，形成进料斗的旋转导料阀门。
作为本发明再进一步的方案：所述壳体内顶部左侧设置有紫外线杀菌灯。
作为本发明再进一步的方案：所述壳体左侧侧壁上与转盘水平位置上设置有出风口。
作为本发明再进一步的方案：所述壳体侧壁上设置有主动带轮，所述转盘端部的转轴上设置有从动带轮，所述主动带轮与从动带轮通过传送带连接，所述主动带轮由壳体外侧壁上设置的电机驱动。
作为本发明再进一步的方案：所述导流仓呈L形壳体结构，导流仓右侧顶端抵接下挤压辊左侧端部。
作为本发明再进一步的方案：所述导流仓左侧对应出料通道设置有弧形挡板。
作为本发明再进一步的方案：所述出料通道内设置有螺旋出料轴，所述螺旋出料轴由导流仓内设置的出料电机驱动。
与现有技术相比，本发明的有益效果是：本发明巧妙设置筛网结构和筛网上的刮料机构，结构简单，大大提高污泥脱水效率，同时对应筛网底端设置上挤压辊和下挤压辊，并巧妙利用挂料机构刮入初步脱水的污泥，实现进一步脱水。
