申请日2018.08.09
公开(公告)日2018.12.18
IPC分类号F28D21/00
摘要
本发明的目的是为了解决已有技术存在的问题，设计一种立式防塌落换热器，该换热器主要是通过回收污水中的能源，再与热泵配合，完成为建筑供热、制冷的目的。
权利要求书
1.一种防塌落污水换热器，其特征在于：换热器整体为立式，污水从顶部进入，通过无阻力的大口径流道注入，防止污水下落时从中间坍塌，造成污水中的热量或冷量无法得到有效利用，因此换热器整体设置两个直角节点，污水下落时可在节点处改变方向，使其作用于换热壁上。
2.根据权利要求1所述的一种防塌落污水换热器，其特征在于：换热器流道在进入节点之前的竖段进行收缩，使污水在换热器内沿换热器外壁进行下滑，在污水量降低时，也可保证换热面有污水附着。
说明书
一种立式防塌落污水换热器
技术领域
本发明属于节能环保设备技术领域，特别涉及污水换热领域，具体的说是一种防止污水自上向下流动时，污水从换热器中部塌落污水换热器。
技术背景
目前，污水换热器主要分为壳管式污水换热器、方管宽流道污水换热器、板式宽流道污水换热器等，主要是将污水和换热清水分离开，分别走各自的通道，通过接触面达到换热的目的。壳管式污水换热器，由于通过直径相对较小，污水进入换热器之前，需将污水进行过滤处理后再进行热交换，方管宽流道污水换热器和板式宽流道污水换热器，由于流道直径相对较大，污水可以直接进入换热器进行热交换。但是，在使用中对污水量需求非常大，因此污水量小的地区无法使用，并且在安装过程中，由于换热器焊接点数多，容易出现漏点，降低换热效果，严重的导致这个换热器都要整体更换，增加费用;污杂物堵塞，增加维护费用;这几种换热器的体积都很大，在城市中这些使用换热器占用的房屋面积价值都非常高。
发明内容
本发明的目的是为了解决已有技术存在的问题，设计一种立式防塌落换热器，该换热器主要是通过回收污水中的能源，再与热泵配合，完成为建筑供热、制冷的目的。
立式防塌落污水换热器的主要组成部分包括：污水腔、清水折流腔。

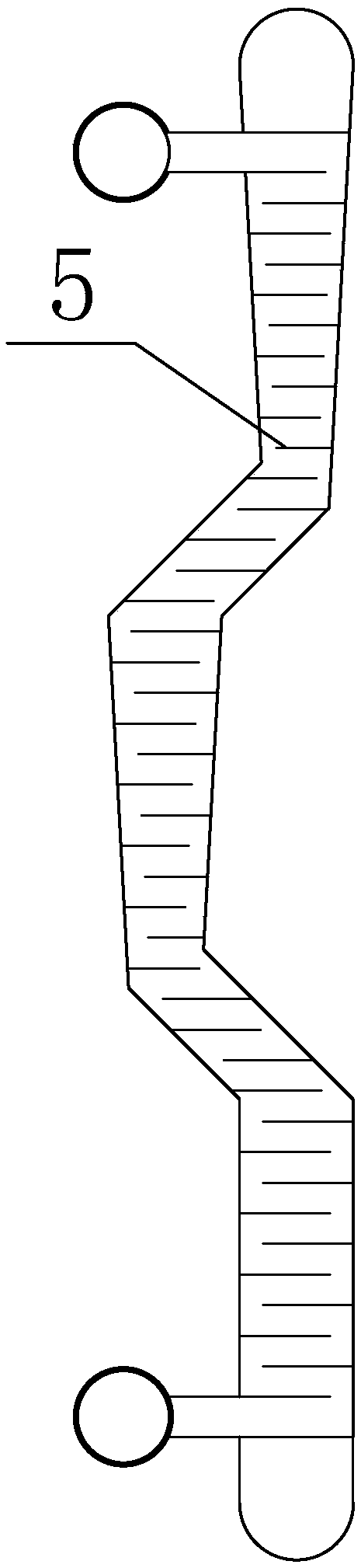

换热器整体为立式，污水从顶部进入，通过无阻力的大口径流道注入，防止污水下落时从中间坍塌，造成污水中的热量或冷量无法得到有效利用，因此换热器整体设置两个直角节点，污水下落时可在节点处改变方向，使其作用于换热壁上。
换热器流道在进入节点之前的竖段进行收缩，使污水在换热器内沿换热器外壁进行下滑，在污水量降低时，也可保证换热面有污水附着。
本换热器的优点：降低换热器在机房的使用面积，用于地下机房贴墙壁安装。
