申请日2018.09.05
公开(公告)日2018.12.28
IPC分类号C02F9/10; G21F9/12; C02F101/20; C02F101/30
摘要
本发明公开了一种核电站废水重金属去除装置，包括过滤室、反应室、蒸发室、吸附室，所述过滤室上设置有进水口、出水口、过滤板和排污口，所述进水口设置在过滤室下部，出水口设置在过滤室上部、过滤板水平设置在过滤室内，排污口设置在过滤室底部，所述反应室上设置有进水口、出水口、紫外光发生装置、减速电机、联轴器、搅拌轴和搅拌桨，所述进水口设置在反应室的上部，出水口设置在反应室的下部，紫外光发生装置设置在反应室顶端内侧，减速电机设置在反应室顶端;本发明结构简单，使用方便，能够有效去除当前核电站产生的废水中的有机物和重金属。
权利要求书
1.一种核电站废水重金属去除装置，其特征在于，包括过滤室、反应室、蒸发室、吸附室，所述过滤室上设置有进水口、出水口、过滤板和排污口，所述进水口设置在过滤室下部，出水口设置在过滤室上部、过滤板水平设置在过滤室内，排污口设置在过滤室底部，所述反应室上设置有进水口、出水口、紫外光发生装置、减速电机、联轴器、搅拌轴和搅拌桨，所述进水口设置在反应室的上部，出水口设置在反应室的下部，紫外光发生装置设置在反应室顶端内侧，减速电机设置在反应室顶端，减速电机的输出轴通过联轴器与搅拌轴连接，所述搅拌轴上远离联轴器的一端与搅拌桨固定连接，所述反应室上进水口通过管道与过滤室上的出水口连接，所述蒸发室上设置有进水口、集气罩、蒸发腔和加热腔，所述进水口通过管道与反应室上的出水口连接，所述集气罩设置在蒸发腔上部，其一端通过管道与一缓冲罐连接，所述加热腔内设置有加热装置，所述缓冲罐的上还通过管道与一冷凝器连接，所述冷凝器上的出水口通过管道与吸附室连接，所述吸附室内包括至少一个可拆卸吸附单元。
2.根据权利要求1所述的一种核电站废水 重金属去除装置，其特征在于，所述过滤板包括海绵过滤网、吸油棉层、活性碳层和两金属过滤网，所述海绵过滤网、吸油棉层和活性炭层依次粘接在一起，形成复合过滤层，所述过滤板是上下为金属网面中间为复合过滤层的夹层结构。
3.根据权利要求2所述的一种核电站废水重金属去除装置，其特征在于，所述金属过滤的网孔孔径大于海绵过滤网的网孔孔径。
4.根据权利要求1所述的一种核电站废水重金属去除装置，其特征在于，所述加热装置为电加热装置。
5.根据权利要求4所述的一种核电站废水重金属去除装置，其特征在于，所述电加热装置为高频加热器、红外线加热器、微波加热器中的任意一种。
6.根据权利要求1所述的一种核电站废水重金属去除装置，其特征在于，所述紫外光发生装置包括紫外线灯管，所述紫外线灯管外部套接有防水罩，所述防水罩通过其底端的螺纹与反应室顶端下表面连接。
7.根据权利要求1所述的一种核电站废水重金属去除装置，其特征在于，所述吸附单元包括中空的壳体和填充在壳体内的吸附剂，所述吸附室的内表面形成有“L”形台阶，所述吸附单元放置在所述“L”形台阶上并通过螺栓锁紧固定。
8.根据权利要求7所述的一种核电站废水重金属去除装置，其特征在于，所述吸附剂为离子交换树脂、分子筛、活化沸石或活性炭中的任意一种。
9.根据权利要求7所述的一种核电站废水重金属去除装置，其特征在于，所述壳体上设置有一橡胶层，壳体上设置有橡胶层的的一面安装在所述“L”形台阶上。
说明书
一种核电站废水重金属去除装置
技术领域
本发明涉及废水处理领域，特别涉及一种核电站废水重金属去除装置。
背景技术
随着核电站的建成投产，为经济发展提供了充足的能源保证，但核电站在生产出电能的同时，不可避免地产生不同活度和类别的放射性废物，如不经处理或处理不当而外排，会使环境遭受放射性污染，不仅影响动植物的生长，恶化水体，且危害人体健康，甚至对后代产生不良影响。核电站的去污和热检修车间是为核电站受放射性沾污的设备、部件进行清洗去污的场所，在检修或去污过程中会产生大量含去污剂的化学废液，由于该化学废液中含有大量有机物，若直接进入后续化学废液处理系统会严重影响该系统的正常运行，甚至导致该系统无法运行，因此需要将化学废液中的大量有机物去除，以便后续处理设施的正常运行或达标排放。
发明内容
为解决上述问题，本发明提供一种核电站废水重金属去除装置，能够有效去除当前核电站产生的废水中的有机物和重金属，结构简单、使用方便。

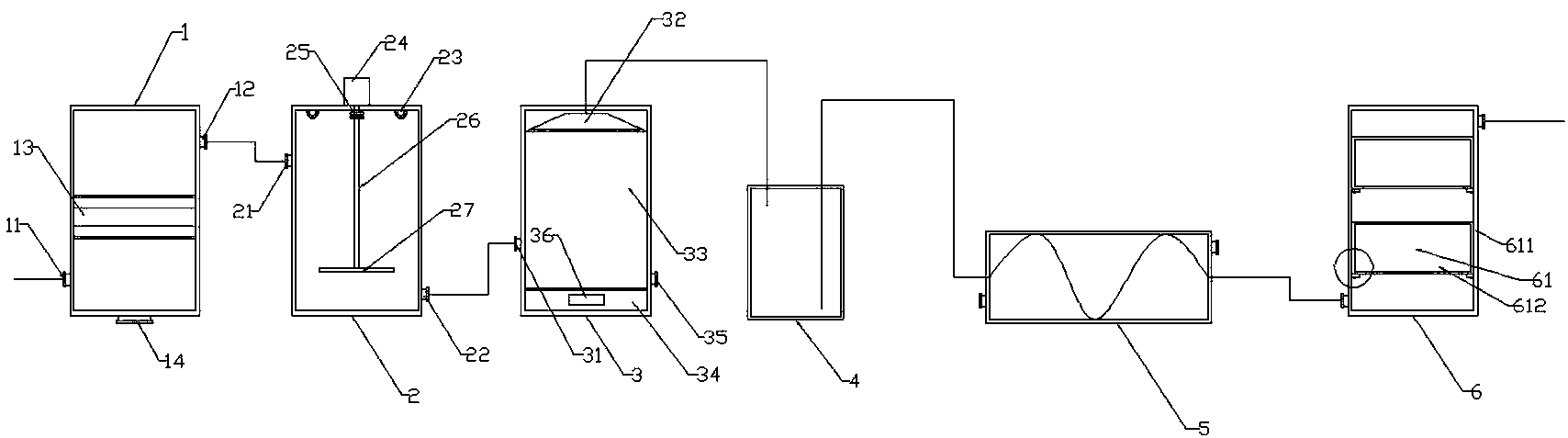

本发明所采用的技术方案是：一种核电站废水重金属去除装置，包括过滤室、反应室、蒸发室、吸附室，所述过滤室上设置有进水口、出水口、过滤板和排污口，所述进水口设置在过滤室下部，出水口设置在过滤室上部、过滤板水平设置在过滤室内，排污口设置在过滤室底部，所述反应室上设置有进水口、出水口、紫外光发生装置、减速电机、联轴器、搅拌轴和搅拌桨，所述进水口设置在反应室的上部，出水口设置在反应室的下部，紫外光发生装置设置在反应室顶端内侧，减速电机设置在反应室顶端，减速电机的输出轴通过联轴器与搅拌轴连接，所述搅拌轴上远离联轴器的一端与搅拌桨固定连接，所述反应室上进水口通过管道与过滤室上的出水口连接，所述蒸发室上设置有进水口、集气罩、蒸发腔和加热腔，所述进水口通过管道与反应室上的出水口连接，所述集气罩设置在蒸发腔上部，其一端通过管道与一缓冲罐连接，所述加热腔内设置有加热装置，所述缓冲罐的上还通过管道与一冷凝器连接，所述冷凝器上的出水口通过管道与吸附室连接，所述吸附室内包括至少一个可拆卸吸附单元。
作为本发明的进一步优选，所述过滤板包括海绵过滤网、吸油棉层、活性碳层和两金属过滤网，所述海绵过滤网、吸油棉层和活性炭层依次粘接在一起，形成复合过滤层，所述过滤板是上下为金属网面中间为复合过滤层的夹层结构。
作为本发明的进一步优选，所述金属过滤的网孔孔径大于海绵过滤网的网孔孔径。
作为本发明的进一步优选，所述加热装置为电加热装置。
作为本发明的进一步优选，所述电加热装置为高频加热器、红外线加热器、微波加热器中的任意一种。
作为本发明的进一步优选，所述紫外光发生装置包括紫外线灯管，所述紫外线灯管外部套接有防水罩，所述防水罩通过其底端的螺纹与反应室顶端下表面连接。
作为本发明的进一步优选，所述吸附单元包括中空的壳体和填充在壳体内的吸附剂，所述吸附室的内表面形成有“L”形台阶，所述吸附单元放置在所述“L”形台阶上并通过螺栓锁紧固定。
作为本发明的进一步优选，所述吸附剂为离子交换树脂、分子筛、活化沸石或活性炭中的任意一种。
作为本发明的进一步优选，所述壳体上设置有一橡胶层，壳体上设置有橡胶层的的一面安装在所述“L”形台阶上。
本发明的有益效果：本发明中的过滤室和反应室能够将废水中的油污和部分有机物去除掉，同时，防止之后的蒸发过程中废液中有机物的挥发，通过控制蒸发室内蒸发腔中的温度，对废液进行浓缩，使得废液中的放射性元素及相关重金属元素残留在浓缩残留物中，从蒸发室中排出的蒸汽经冷凝器冷凝所得的冷凝液进入到吸附室中，吸附室中的吸附单元对冷凝液中残留的放射性元素或者中重金属元素进行吸附处理。
