申请日2018.08.13
公开(公告)日2018.12.11
IPC分类号C02F9/14; C02F11/14; C02F11/12; C02F103/24
摘要
本发明公开了一种皮革生产的污水分级处理系统及处理方法，包括机箱，机箱的右侧设置有处理池，处理池的内部中间位置设置有搅拌机，处理池的右侧设置有水泵，且水泵的输出端通过水管设置有智能检测仪，水泵远离处理池的一侧设置有去铬池，去铬池的顶端设置有吸尘泵，去铬池内部设置有斜板，斜板内部镶嵌有半透膜，第二沉淀池和第一沉淀池的内部底端皆设置有污泥储池，第一沉淀池和第二沉淀池的底端皆设置有污泥泵，污泥泵的底端设置有压滤机。本发明通过设置有半透膜，有效分离铬离子，分离效果好，使得重金属去除效率大大提高，设置有智能检验仪，可以检测PH值和色度，操作简单，观测明显，节约成本，设置有完善的污泥处理系统，实现彻底处理。
权利要求书

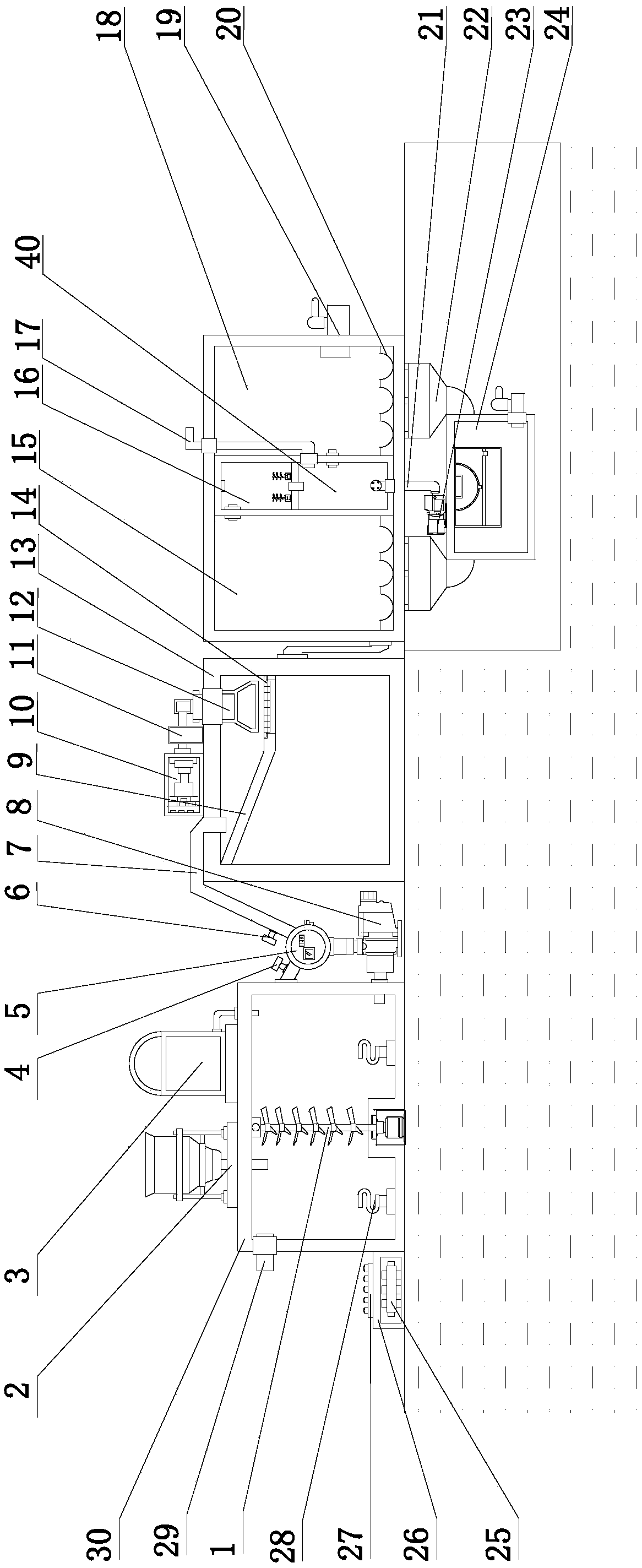

1.一种皮革生产的污水分级处理系统，其特征在于：包括机箱(26)，所述机箱(26)的内部设置有单片机(25)，所述机箱(26)的顶端设置有控制按钮(27)，所述机箱(26)的右侧设置有处理池(30)，且处理池(30)的左壁上设置有进水口(29)，所述处理池(30)的内部中间位置设置有搅拌机(1)，所述处理池(30)顶端的一侧设置有硫酸亚铁仓(2)，且硫酸亚铁仓(2)右侧的处理池(30)顶端设置有石灰仓(3)，所述处理池(30)的右侧设置有水泵(8)，水泵(8)的输入端与处理池(30)连接，且水泵(8)的输出端通过水管设置有智能检测仪(5);
所述智能检测仪(5)设置有抽取口(39)，所述智能检测仪(5)的内壁设置有PH传感器(37)，所述智能检测仪(5)和处理池(30)之间的连接管设置有第一电磁阀(4)，所述智能检测仪(5)远离处理池(30)一侧设置有输送管(7)，且输送管(7)的一侧设置有第二电磁阀(6)，所述水泵(8)远离处理池(30)的一侧设置有去铬池(13)，且去铬池(13)的顶端设置有吸尘泵(10)，所述吸尘泵(10)的输出端设置有收集腔(11)，且收集腔(11)的一侧设置有吸附管(12)，所述吸附管(12)穿过去铬池(13)顶端延伸至去铬池(13)内部，所述去铬池(13)内部设置有位于吸附管(12)正下方的斜板(9)，所述斜板(9)内部镶嵌有半透膜(14)。
2.根据权利要求1所述的一种皮革生产的污水分级处理系统，其特征在于：所述去铬池(13)的右侧通过连接管设置有第一沉淀池(15)，且第一沉淀池(15)远离去铬池(13)的一侧设置有第二沉淀池(18)，所述第一沉淀池(15)和第二沉淀池(18)之间设置有亚硝化池(40)，所述亚硝化池(40)的一侧设置有透气管(17)，透气管(17)依次穿过亚硝化池(40)右壁和第二沉淀池(18)顶端延伸至第二沉淀池(18)外部，所述亚硝化池(40)的顶端设置有缺氧池(16)，所述第二沉淀池(18)的右壁设置有排水口(19)。
3.根据权利要求2所述的一种皮革生产的污水分级处理系统，其特征在于：所述第二沉淀池(18)和第一沉淀池(15)的内部底端皆设置有污泥储池(20)和污泥泵(22)，且所述污泥泵(22)的底端设置有压滤机(24)，所述压滤机(24)的顶端设置有加气泵(23)，且加气泵(23)的输出端设置有输气管(21)，输气管(21)穿过亚硝化池(40)底端延伸至亚硝化池(40)内部。
4.根据权利要求3所述的一种皮革生产的污水分级处理系统，其特征在于：所述压滤机(24)的内部顶端设置有配药箱(31)，且配药箱(31)的内部底端设置有储药箱(32)，所述储药箱(32)的顶端设置有搅拌罐(33)，且搅拌罐(33)内部的顶端设置有加药室(34)。
5.根据权利要求1所述的一种皮革生产的污水分级处理系统，其特征在于：所述斜板(9)内嵌于去铬池(13)内部，且斜板(9)与水平面的夹角为15°。
6.根据权利要求1所述的一种皮革生产的污水分级处理系统，其特征在于：所述吸尘泵(10)的一侧均匀设置有孔洞(35)，且孔洞(35)的大小相同。
7.根据权利要求2所述的一种皮革生产的污水分级处理系统，其特征在于：所述透气管(17)呈倒“L”形，透气管(17)的输出口直径小于透气管(17)的输入口直径。
8.根据权利要求1所述的一种皮革生产的污水分级处理系统，其特征在于：所述处理池(30)的内部底端均匀设置有加热棒(28)，且加热棒(28)呈“S”形。
9.根据权利要求3所述的一种皮革生产的污水分级处理系统，其特征在于：所述控制按钮(27)的输出端通过导线与单片机(25)的输入端电连接，所述PH传感器(37)的输出端与单片机(25)的输入端电连接，单片机(25)的输出端通过导线分别与第一电磁阀(4)、第二电磁阀(6)和数字屏(36)电连接，所述单片机(25)的输出端通过导线分别与搅拌机(1)、水泵(8)、吸尘泵(10)、污泥泵(22)、加气泵(23)、压滤机(24)、加热棒(28)和进水口(29)电连接。
10.一种皮革生产的污水分级处理方法，其特征在于：包括以下步骤：
S1：将污水通过进水口(29)注入处理池(30)内部，开启硫酸亚铁仓(2)，硫酸亚铁仓(2)内的硫酸亚铁与污水进行反应，同时打开加热棒(28)和搅拌机(1)，以对污水进行搅拌加热处理;
S2：通过智能检测仪(5)表面的观察窗(38)观察污水颜色，等到清澈时，开启石灰仓(3)，将石灰仓(3)内的石灰加入处理池(30)与污水进行反应，若污水的酸碱性达标，关闭第一电磁阀(4)，打开第二电磁阀(6)，将污水输送到去铬池(13)内;
S3：进入铬池(13)内的污水通过半透膜(14)时重金属铬被留着半透膜(14)上，通过控制按钮(27)打开吸尘泵(10)，将重金属吸入收集腔(11)内;
S4：污水进入第一沉淀池(15)，形成沉淀，最后留在污泥储池(20)上，没有形成沉淀的污水进入缺氧池(16)，流入亚硝化池(40)，再通过加气泵(23)对亚硝化池(40)内部加氧，使得污水处理得以继续进行处理;
S5：然后污水再流入第二沉淀池(18)，生成的污泥沉淀在污泥储池(20)上，最后通过排水口(19)排除达标水即可。
说明书
一种皮革生产的污水分级处理系统及处理方法
技术领域
本发明涉及污水处理技术领域，具体为一种皮革生产的污水分级处理系统及处理方法。
背景技术
随着社会的不断发展、科学的不断进步，污水治理的问题越来越被人们关注，皮革生产的污水成分复杂，污染严重，PH值很高，直接排放会对生活环境造成极大的污染，制革污水的处理系统大量涌现，并且备受注目，但是现有的皮革生产的污水处理系统均存有一些问题，不能简单有效地去除重金属铬，存在清除不干净、不彻底，没有简单的检测结构，每一次检测都要花费大量的时间和人力，更没有完善的污泥处理系统，处理完成后产生大量的污泥并没有得到有效的处理。
发明内容
为了解决现有技术的不足，本发明提供一种皮革生产的污水分级处理系统及处理方法，以解决上述背景技术中提出的不能简单有效地去除重金属铬，没有简单的检测结构，更没有完善的污泥处理系统的问题。
为了达到上述目的，本发明提供如下技术方案：一种皮革生产的污水分级处理系统，包括机箱，所述机箱的内部设置有单片机，所述机箱的顶端设置有控制按钮，所述机箱的右侧设置有处理池，且处理池的左壁上设置有进水口，所述处理池的内部中间位置设置有搅拌机，所述处理池顶端的一侧设置有硫酸亚铁仓，且硫酸亚铁仓右侧的处理池顶端设置有石灰仓，所述石灰仓的右侧设置有水泵，水泵的输入端与处理池连接，且水泵的输出端通过水管设置有智能检测仪;所述智能检测仪设置有抽取口，所述智能检测仪的内壁设置有PH传感器，所述智能检测仪和处理池之间的连接管设置有第一电磁阀，所述智能检测仪远离处理池一侧设置有输送管，且输送管的一侧设置有第二电磁阀，所述水泵远离处理池的一侧设置有去铬池，且去铬池的顶端设置有吸尘泵，所述吸尘泵的输出端设置有收集腔，且收集腔的一侧设置有吸附管，所述吸附管穿过去铬池顶端延伸至去铬池内部，所述去铬池内部设置有位于吸附管正下方的斜板，所述斜板内部镶嵌有半透膜。
优选的，所述去铬池的右侧通过连接管设置有第一沉淀池，且第一沉淀池远离去铬池的一侧设置有第二沉淀池，所述第一沉淀池和第二沉淀池之间设置有亚硝化池，且亚硝化池的一侧设置有透气管，透气管依次穿过亚硝化池右壁和第二沉淀池顶端延伸至第二沉淀池外部，所述亚硝化池的顶端设置有缺氧池，所述第二沉淀池的右壁设置有排水口。
优选的，所述第二沉淀池和第一沉淀池的内部底端皆设置有污泥储池，所述第一沉淀池和第二沉淀池的底端皆设置有污泥泵，且污泥泵的底端设置有压滤机，所述压滤机的顶端设置有加气泵，且加气泵的输出端设置有输气管，输气管穿过亚硝化池底端延伸至亚硝化池内部。
优选的，所述压滤机的内部顶端设置有配药箱，且配药箱的内部底端设置有储药箱，所述储药箱的顶端设置有搅拌罐，且搅拌罐内部的顶端设置有加药室。
优选的，所述斜板内嵌于去铬池内部，且斜板与水平面的夹角为15°。
优选的，所述吸尘泵的一侧均匀设置有孔洞，且孔洞的大小相同。
优选的，所述透气管呈倒“L”形，透气管的输出口直径小于透气管的输入口直径。
优选的，所述处理池的内部底端均匀设置有加热棒，且加热棒呈“S”形。
优选的，所述控制按钮的输出端通过导线与单片机的输入端电连接，所述PH传感器的输出端与单片机的输入端电连接，单片机的输出端通过导线分别与第一电磁阀、第二电磁阀和数字屏电连接，所述单片机的输出端通过导线分别与搅拌机、水泵、吸尘泵、污泥泵、加气泵、压滤机、加热棒和进水口电连接。
一种皮革生产的污水分级处理方法，包括以下步骤：
S1：将污水通过进水口注入处理池内部，开启硫酸亚铁仓，硫酸亚铁仓内的硫酸亚铁与污水进行反应，同时打开加热棒和搅拌机，以对污水进行搅拌加热处理;
S2：通过智能检测仪表面的观察窗观察污水颜色，等到清澈时，开启石灰仓，将石灰仓内的石灰加入处理池与污水进行反应，若污水的酸碱性达标，关闭第一电磁阀，打开第二电磁阀，将污水输送到去铬池内;
S3：进入铬池内的污水通过半透膜时重金属铬被留着半透膜上，通过控制按钮打开吸尘泵，将重金属吸入收集腔内;
S4：污水进入第一沉淀池，形成沉淀，最后留在污泥储池上，没有形成沉淀的污水进入缺氧池，流入亚硝化池，再通过加气泵对亚硝化池内部加氧，使得污水处理得以继续进行处理;
S5：然后污水再流入第二沉淀池，生成的污泥沉淀在污泥储池上，最后通过排水口排除达标水即可。
本发明的皮革生产的污水分级处理系统及处理方法能够有效分离铬离子，分离效果好，使得重金属去除效率大大提高，并可以随时检测PH值和色度以调整污水处理系统的工作次序，设置有完善的多级污泥处理系统，实现彻底处理。
