申请日2018.09.13
公开(公告)日2019.01.11
IPC分类号C02F9/02
摘要
本发明公开了一种生活厨房污水用去油装置，包括下水管道，所述下水管道的上端内壁上设有安装板，所述安装板内开设有安装槽，所述安装槽内安装有滤网，所述下水管道的内壁上固定连接两个U型杆，两个所述U型杆上共同套设有漂浮板，所述下水管道的一侧外壁上固定连接有收集盒，所述收集盒和漂浮板之间连通有收集管。优点在于：本发明通过设置密度介于水与油脂之间的聚乙烯组成的漂浮板进行水与油脂的分离，当污水进入下水管道内时，水位于漂浮板的下侧，油脂位于水的上方，往通口内移动，再通过水挤压滑板下移，带动活塞的下移，收集盒内气压降低，将通口内的油脂吸附收集盒内，进行污水中油脂的去除，保证下水管道的正常排水。
权利要求书

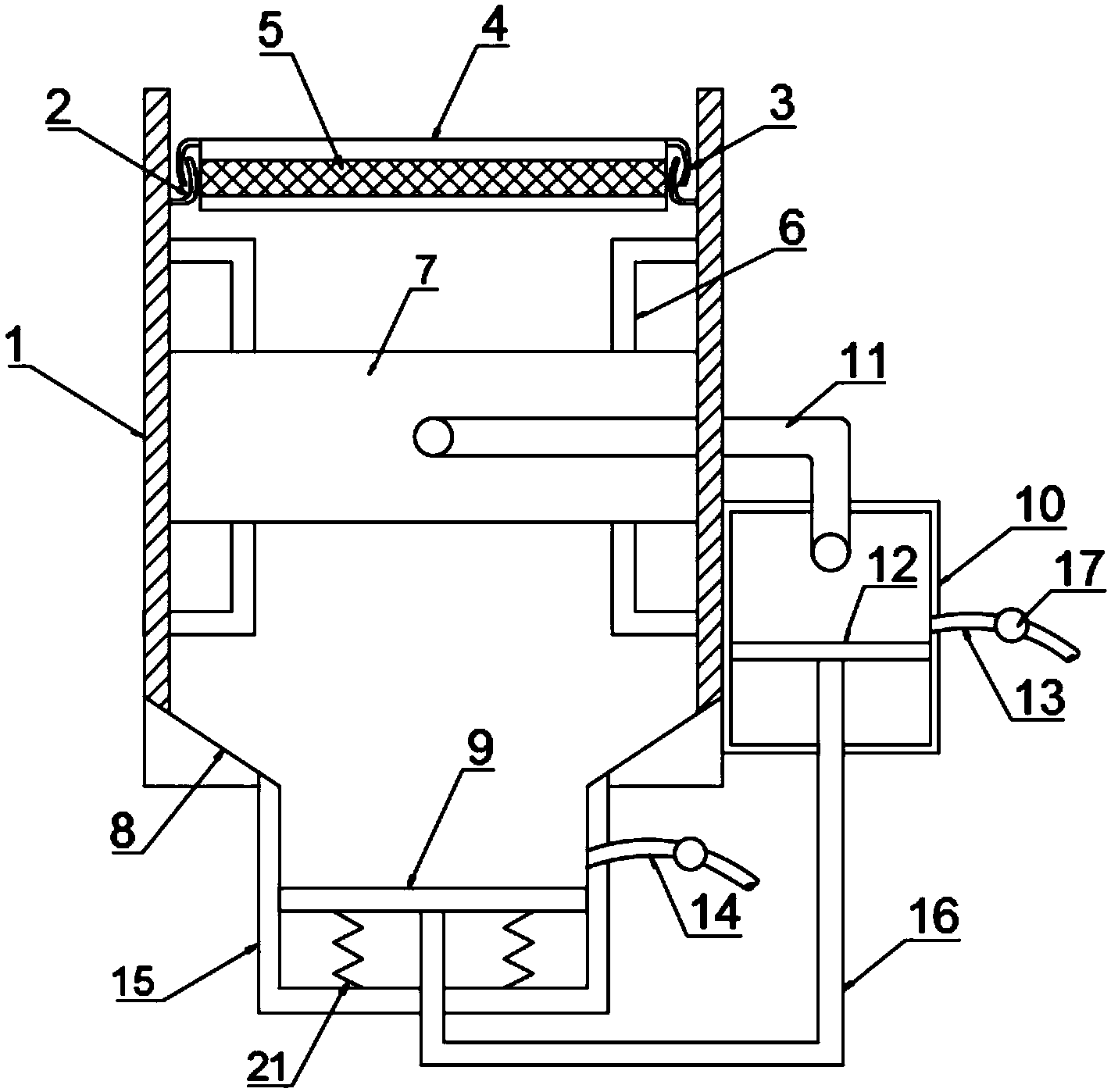

1.一种生活厨房污水 用去油装置，包括下水管道(1)，其特征在于，所述下水管道(1)的上端内壁上设有安装板(4)，所述安装板(4)内开设有安装槽，所述安装槽内安装有滤网(5)，所述下水管道(1)的内壁上固定连接两个U型杆(6)，两个所述U型杆(6)上共同套设有漂浮板(7)，所述下水管道(1)的一侧外壁上固定连接有收集盒(10)，所述收集盒(10)和漂浮板(7)之间连通有收集管(11)，所述下水管道(1)和收集盒(10)之间设有去油机构。
2.根据权利要求1所述的一种生活厨房污水用去油装置，其特征在于，所述安装板(4)的两侧外壁上固定连接有两个耳挂(3)，所述下水管道(1)的内壁上设有两个与耳挂(3)相匹配的挂板(2)。
3.根据权利要求1所述的一种生活厨房污水用去油装置，其特征在于，所述漂浮板(7)的中部开设有通口(20)，所述漂浮板(7)的上下侧壁分别设有向内凹陷并与通口(20)连接的第一凹陷(18)和第二凹陷(19)，所述通口(20)的内壁上开设有固定口，所述收集管(11)远离收集盒(10)的一端贯穿漂浮板(7)的外壁延伸至固定口内并与固定口的内壁焊接连接。
4.根据权利要求1所述的一种生活厨房污水用去油装置，其特征在于，所述漂浮板(7)采用聚乙烯材料制成。
5.根据权利要求1所述的一种生活厨房污水用去油装置，其特征在于，所述去油机构包括与下水管道(1)连接的凹槽(15)，所述下水管道(1)的内壁上设有与凹槽(15)上侧壁连接的斜边(8)，所述凹槽(15)的内壁上滑动连接有滑板(9)，所述滑板(9)的下侧壁与凹槽(15)的内底壁之间固定连接有两个伸缩弹簧(21)，所述滑板(9)的下侧壁固定连接有连接杆(16)，所述收集盒(10)的内壁上滑动连接有活塞(12)，所述连接杆(16)远离滑板(9)的一端贯穿凹槽(15)和收集盒(10)的下侧壁与活塞(12)的下侧壁固定连接。
6.根据权利要求5所述的一种生活厨房污水用去油装置，其特征在于，所述凹槽(15)的外壁上插设有与凹槽(15)内部连通的出水管(14)，所述收集盒(10)的外壁上插设有与收集盒(10)内部连通的出油管(13)，所述出油管(13)和出水管(14)上均安装有阀门(17)，所述出水管(14)与凹槽(15)的连接处、出油管(13)与收集盒(10)的连接处和滑板(9)与凹槽(15)内壁的连接处均设有密封圈。
说明书
一种生活厨房污水用去油装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种生活厨房污水用去油装置。
背景技术
在日常的家庭生活中，油脂是污水中的很大的组成部分，油脂一般比水的密度低，因此一般油污位于水的表面。
在污水排放的过程中，由于污水中含有的油液会有部分黏附在下水道的或者厨房的排污管的管道内壁上，进而结成油垢。在油垢聚集到一定程度后，易凝固成型，不仅极难清理，且还有可能会对管道造成堵塞，进而影响到正常的污水排放。
发明内容
本发明的目的是为了解决背景技术中的问题，而提出的一种生活厨房污水用去油装置。
为了实现上述目的，本发明采用了如下技术方案：一种生活厨房污水用去油装置，包括下水管道，所述下水管道的上端内壁上设有安装板，所述安装板内开设有安装槽，所述安装槽内安装有滤网，所述下水管道的内壁上固定连接两个U型杆，两个所述U型杆上共同套设有漂浮板，所述下水管道的一侧外壁上固定连接有收集盒，所述收集盒和漂浮板之间连通有收集管，所述下水管道和收集盒之间设有去油机构。
在上述的一种生活厨房污水用去油装置中，所述安装板的两侧外壁上固定连接有两个耳挂，所述下水管道的内壁上设有两个与耳挂相匹配的挂板。
在上述的一种生活厨房污水用去油装置中，所述漂浮板的中部开设有通口，所述漂浮板的上下侧壁分别设有向内凹陷并与通口连接的第一凹陷和第二凹陷，所述通口的内壁上开设有固定口，所述收集管远离收集盒的一端贯穿漂浮板的外壁延伸至固定口内并与固定口的内壁焊接连接。
在上述的一种生活厨房污水用去油装置中，所述漂浮板采用聚乙烯材料制成。
在上述的一种生活厨房污水用去油装置中，所述去油机构包括与下水管道连接的凹槽，所述下水管道的内壁上设有与凹槽上侧壁连接的斜边，所述凹槽的内壁上滑动连接有滑板，所述滑板的下侧壁与凹槽的内底壁之间固定连接有两个伸缩弹簧，所述滑板的下侧壁固定连接有连接杆，所述收集盒的内壁上滑动连接有活塞，所述连接杆远离滑板的一端贯穿凹槽和收集盒的下侧壁与活塞的下侧壁固定连接。
在上述的一种生活厨房污水用去油装置中，所述凹槽的外壁上插设有与凹槽内部连通的出水管，所述收集盒的外壁上插设有与收集盒内部连通的出油管，所述出油管和出水管上均安装有阀门，所述出水管与凹槽的连接处、出油管与收集盒的连接处和滑板与凹槽内壁的连接处均设有密封圈。
与现有的技术相比，本生活厨房污水用去油装置结构稳定，设计科学合理，具体的优点在于：
1、设置漂浮板、通口、第一凹陷、第二凹陷和U型杆，漂浮板在U型杆上上下滑动，污水流入下水管道内，漂浮板采用聚乙烯材料制成，聚乙烯材料的密度位于水与油脂之间，当污水位于下水管道内时，漂浮板浮起，油脂位于水上方，从第二凹陷的边缘进入通口内，水始终位于漂浮板的下侧，方便后续的油脂吸出;
2、设置凹槽、滑板、连接杆、收集管、收集盒和活塞，污水流入凹槽内，挤压滑板往下移动，连接杆下移，带动活塞往下移动，通口内的油脂、收集管和收集盒之间形成封闭空间，当活塞下移时，在收集盒内的气压恒定的情况下，活塞下移，收集管将通口内的油脂吸入收集盒中进行收集;
3、设置出水管、出油管和阀门，当油脂去除后，打开阀门，即可将凹槽内的水通过出水管排出，收集盒内的油脂通过出油管排出;
综上所述，本发明通过设置密度介于水与油脂之间的聚乙烯组成的漂浮板进行水与油脂的分离，当污水进入下水管道内时，水位于漂浮板的下侧，油脂位于水的上方，往通口内移动，再通过水挤压滑板下移，带动活塞的下移，收集盒内气压降低，将通口内的油脂吸附收集盒内，进行污水中油脂的去除，保证下水管道的正常排水。
