申请日2018.09.15
公开(公告)日2018.11.30
IPC分类号E01H1/10
摘要
一种移动式废水清淤设备，包括驾驶室，所述驾驶室一侧固定设有连接杆，所述连接杆一侧固定设有淤泥收集箱，所述淤泥收集箱一侧固定设有散热网，所述散热网下方设有淤泥排出装置，所述淤泥收集箱下方固定设有淤泥刮除装置，所述淤泥刮除装置包括履带链条，所述履带链条内侧设有驱动齿轮，所述驱动齿轮上方设有传动齿轮若干，所述履带链条外侧固定设有淤泥传送挡板，所述淤泥传送挡板外侧设有刮除装置外壳。有益效果：通过淤泥刮除装置可及时将装置底部的淤泥传送至地面，节省了人工铲除淤泥的时间，加大了清除淤泥的效率;通过淤泥排出装置可快速将位于淤泥收集箱内的淤泥及时排出，从而提高清理淤泥的效率。
权利要求书

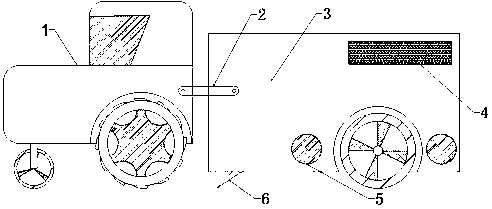

1.一种移动式废水清淤设备，其特征在于，包括驾驶室(1)，所述驾驶室(1)一侧固定设有连接杆(2)，所述连接杆(2)一侧固定设有淤泥收集箱(3)，所述淤泥收集箱(3)一侧固定设有散热网(4)，所述散热网(4)下方设有淤泥排出装置(5)，所述淤泥收集箱(3)下方固定设有淤泥刮除装置(6)，所述淤泥刮除装置(6)包括履带链条(7)，所述履带链条(7)内侧设有驱动齿轮(8)，所述驱动齿轮(8)上方设有传动齿轮(9)若干，所述履带链条(7)外侧固定设有淤泥传送挡板(10)，所述淤泥传送挡板(10)外侧设有刮除装置外壳(11)，所述刮除装置外壳(11)与所述淤泥收集箱(3)固定连接，所述刮除装置外壳(11)下方固定设有淤泥刮除板(12)，所述刮除装置外壳(11)一侧设有电动机(13)，所述电动机(13)与所述淤泥收集箱(3)固定连接，所述电动机(13)与所述驱动齿轮(8)一侧固定设有皮带转轮(14)，所述皮带转轮(14)四周设有传动皮带(15)，所述皮带转轮(14)与所述传动皮带(15)匹配连接。
2.根据权利要求1所述的一种移动式废水 清淤设备，其特征在于，所述淤泥排出装置(5)包括电机外壳(16)，所述电机外壳(16)内侧固定设有排出电机(20)，所述电机外壳(16)一侧固定设有淤泥排出管(17)，所述淤泥排出管(17)一侧开设有淤泥排出口(19)，所述淤泥排出管(17)上方开设有淤泥入口(18)，所述淤泥排出管(17)内部设有转轴(21)，所述转轴(21)四周固定设有排出叶片(22)，所述转轴(21)与所述排出电机(20)固定连接。
3.根据权利要求1所述的一种移动式废水清淤设备，其特征在于，所述驾驶室(1)内部设有控制面板，所述控制面板下方设有智能电路板，所述智能电路板周边设有若干导线，所述智能电路板通过所述导线与所述控制面板电性连接，所述智能电路板通过所述导线与所述电动机(13)电性连接，所述智能电路板通过所述导线与所述排出电机(20)电性连接。
4.根据权利要求1所述的一种移动式废水清淤设备，其特征在于，所述驱动齿轮(8)与所述传动齿轮(9)内侧设有空心轴，所述空心轴内侧设有固定轴，所述空心轴内侧开设有滚珠卡槽，所述滚珠卡槽内侧设有滚珠，所述滚珠与所述滚珠卡槽匹配连接，所述空心轴内侧设有固定转轴，所述固定转轴与所述淤泥收集箱(3)固定连接，所述空心轴通过所述滚珠与所述固定转轴活动连接。
5.根据权利要求1所述的一种移动式废水清淤设备，其特征在于，所述连接杆(2)两端开设有螺孔，所述螺孔内侧设有螺丝，所述螺丝贯穿所述连接杆(2)与所述驾驶室(1)固定连接，所述螺丝贯穿所述连接杆(2)与所述淤泥收集箱(3)固定连接。
6.根据权利要求1所述的一种移动式废水清淤设备，其特征在于，所述淤泥刮除装置(6)包括旋转合页，所述旋转合页一侧设有限位块，所述限位块与所述淤泥收集箱(3)固定连接。
说明书
一种移动式废水清淤设备
技术领域
本发明涉及废水清淤包装技术领域，具体来说，涉及一种移动式废水清淤设备。
背景技术
夏季是降雨量最为频繁的时候，雨后地面会堆积不少废水和淤泥，行人及车辆在混有废水的淤泥上行走时极易产生侧滑，造成交通事故;在现阶段清理淤泥的方式大多依靠人工清淤，人工用铁锨将淤泥锄起，装入车辆运至郊区;在卸料过程中也需要人力倾倒，将淤泥从运输车卸下，需要大量人力物力。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明的目的是提出一种移动式废水清淤设备，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：一种移动式废水清淤设备，包括驾驶室，所述驾驶室一侧固定设有连接杆，所述连接杆一侧固定设有淤泥收集箱，所述淤泥收集箱一侧固定设有散热网，所述散热网下方设有淤泥排出装置，所述淤泥收集箱下方固定设有淤泥刮除装置，所述淤泥刮除装置包括履带链条，所述履带链条内侧设有驱动齿轮，所述驱动齿轮上方设有传动齿轮若干，所述履带链条外侧固定设有淤泥传送挡板，所述淤泥传送挡板外侧设有刮除装置外壳，所述刮除装置外壳与所述淤泥收集箱固定连接，所述刮除装置外壳下方固定设有淤泥刮除板，所述刮除装置外壳一侧设有电动机，所述电动机与所述淤泥收集箱固定连接，所述电动机与所述驱动齿轮一侧固定设有皮带转轮，所述皮带转轮四周设有传动皮带，所述皮带转轮与所述传动皮带匹配连接。
进一步的，所述淤泥排出装置包括电机外壳，所述电机外壳内侧固定设有排出电机，所述电机外壳一侧固定设有淤泥排出管，所述淤泥排出管一侧开设有淤泥排出口，所述淤泥排出管上方开设有淤泥入口，所述淤泥排出管内部设有转轴，所述转轴四周固定设有排出叶片，所述转轴与所述排出电机固定连接。
进一步的，所述驾驶室内部设有控制面板，所述控制面板下方设有智能电路板，所述智能电路板周边设有若干导线，所述智能电路板通过所述导线与所述控制面板电性连接，所述智能电路板通过所述导线与所述电动机电性连接，所述智能电路板通过所述导线与所述排出电机电性连接。
进一步的，驱动齿轮与所述传动齿轮内侧设有空心轴，所述空心轴内侧设有固定轴，所述空心轴内侧开设有滚珠卡槽，所述滚珠卡槽内侧设有滚珠，所述滚珠与所述滚珠卡槽匹配连接，所述空心轴内侧设有固定转轴，所述固定转轴与所述淤泥收集箱固定连接，所述空心轴通过所述滚珠与所述固定转轴活动连接。
进一步的，所述连接杆两端开设有螺孔，所述螺孔内侧设有螺丝，所述螺丝贯穿所述连接杆与所述驾驶室固定连接，所述螺丝贯穿所述连接杆与所述淤泥收集箱固定连接。
进一步的，所述淤泥刮除装置包括旋转合页，所述旋转合页一侧设有限位块，所述限位块与所述淤泥收集箱固定连接。
本发明的有益效果：通过驾驶室可为清淤设备提供动力，减少清淤所需的人力物力;通过淤泥收集箱可及时将地面淤泥储存，避免淤泥残留，妨碍道路通行;通过淤泥刮除装置可及时将装置底部的淤泥传送至地面，节省了人工铲除淤泥的时间，加大了清除淤泥的效率;通过淤泥排出装置可快速将位于淤泥收集箱内的淤泥及时排出，从而提高清理淤泥的效率。
