申请日2018.10.22
公开(公告)日2019.01.04
IPC分类号C02F9/04
摘要
一种废水处理及其使用方法，其使用一种废水处理装置，包括箱体以及设置于所述箱体内开口向上且前后延伸的清水腔，所述清水腔下端设有左右延伸的第一过滤腔，所述第一过滤腔上端设有位于所述清水腔左端的第二过滤层，所述第一过滤腔右端设有，所述第二过滤层右端设有齿轮腔，所述齿轮腔下端设有上下延伸的消毒腔，所述后端设有左右延伸的传动腔，所述废水泵腔左端内壁贯穿设有左右延伸的第一废水通道，所述第一废水通道左端末端固定连接有上下延伸的软管，所述软管下端末端固定连接有过滤头，所述废水泵腔与所述第一过滤腔之间相通设有上下延伸的第二废水通道;本发明结构简单，效果显著，很具有实用性。
权利要求书
1.一种废水处理及其使用方法，其使用一种废水处理装置，包括箱体以及设置于所述箱体内开口向上且前后延伸的清水腔，所述清水腔下端设有左右延伸的第一过滤腔，所述第一过滤腔上端设有位于所述清水腔左端的第二过滤层，所述第一过滤腔右端设有，所述第二过滤层右端设有齿轮腔，所述齿轮腔下端设有上下延伸的消毒腔，所述后端设有左右延伸的传动腔，所述废水泵腔左端内壁贯穿设有左右延伸的第一废水通道，所述第一废水通道左端末端固定连接有上下延伸的软管，所述软管下端末端固定连接有过滤头，所述废水泵腔与所述第一过滤腔之间相通设有上下延伸的第二废水通道，所述第一过滤腔内设有与其内壁之间固定连接的第一过滤层，所述第一过滤层右端设有与所述第一过滤腔内壁之间固定连接的第二过滤层，所述第一过滤腔底部内壁贯穿设有位于所述第一过滤层左端且上下延伸的第一废水管道，所述第一废水管道上固定连接有位于所述箱体下端的第一控制阀门，所述第一过滤腔底部内壁贯穿设有位于所述第一过滤层和所述第二过滤层之间且上下延伸的第二废水管道，所述第二废水管道上固定连接有位于所述箱体下端的第二控制阀门，所述第一过滤腔与所述消毒腔之间相通设有经所述且左右延伸的第三废水通道，所述第三废水通道中部固定连接有位于所述内且左右延伸的止流管，所述止流管内设有弹簧腔，所述弹簧腔底部和顶部内壁之间固定连接有上下延伸的固定板，所述固定板滑动配合连接有左右延伸的导滑杆，所述导滑杆左端末端固定连接有挡板，所述挡板与所述固定板之间抵压有缠绕于所述导滑杆上的弹簧，所述第三废水通道上贯穿设有位于所述止流管右端且上下延伸的消毒液管道，所述消毒液管道上端末端固定连接有上下延伸的消毒液箱，所述消毒液箱内设有上下延伸的消毒液腔，所述消毒液管道固定连接有位于所述第三废水通道和所述消毒液箱之间的第三控制阀门，所述消毒腔与所述齿轮腔之间转动配合连接有上下延伸的搅拌杆，所述下端固定连接有位于所述消毒腔内且上下延伸的搅拌叶片，所述搅拌杆上端固定连接有位于所述齿轮腔内的第一锥齿轮，所述与所述传动腔之间转动配合连接有前后延伸的第二转动轴，所述第二转动轴前端末端固定连接有位于所述内的清水泵，所述第二转动轴中部和后端末端固定连接有位于所述传动腔内的第二带轮和第一直齿轮，所述清水泵右端固定连接有与所述消毒腔相通且左右延伸的第一清水通道，所述清水泵左端固定连接有与所述清水腔相通且左右延伸的第二清水通道;
所述方法包括如下步骤：
首先，当本发明的设备在初始状态时，所述第一控制阀门、所述第二控制阀门、所述第三控制阀门处于关闭状态，所述挡板与所述弹簧腔左端内壁抵触，所述弹簧处于舒张状态，所述搅拌叶片不转动，所述废水泵和所述清水泵不转动，所述盖板位于所述盖板腔内，便于工作的顺利进行;
然后，当使用本发明的设备进行工作时，启动装置，将所述过滤头放入废水中，启动所述电动机，所述电动机带动所述第一直齿轮和所述第二锥齿轮转动，所述第一直齿轮带动所述第一直齿轮转动，所述第一直齿轮通过所述第二转动轴带动所述第二带轮和所述清水泵转动，所述第二带轮通过所述皮带带动所述第一带轮转动，所述第一带轮通过所述第一转动轴带动所述废水泵转动，所述废水泵将废水从所述过滤头吸入，经所述软管和所述第一废水通道抵达所述废水泵腔内，在经所述第二废水通道输送至所述第一过滤腔内，经所述第一过滤层完成第一次过滤抵达所述第一过滤层和第二过滤层之间，再经所述第二过滤层过滤后由于压力作用使得所述挡板沿所述导滑杆向右滑动，此时所述弹簧被压缩，打开所述第三控制阀门，消毒液和过滤后的水一同被输送至所述消毒腔内，所述第二锥齿轮带动所述第一锥齿轮转动，所述第一锥齿轮通过所述搅拌杆带动所述搅拌叶片转动对水和消毒液混合物进行搅拌完成消毒，所述清水泵将所述消毒腔内完成消毒的清水经所述第一清水通道抽送至所述第二清水通道，最终抵达所述清水腔内，便于将废水经处理后达到可再利用;
最后，当完成工作需要收纳时，将所述过滤头从废水中取出，控制所述电动机停止转动，关闭所述第三控制阀门，打开所述第一控制阀门和所述第二控制阀门，将所述第一过滤腔内过滤所得到的杂物由所述第一废水管道和第二废水管道流出，所述挡板在所述弹簧的弹力恢复作用下再次与所述弹簧腔左端内壁抵触，阻断水的流动，拉动所述盖板沿所述转动杆转动，将所述清水腔内所得的清水抽出，便于保养及其下次使用;
其中，本发明结构简单，效果显著，该设备内设有过滤装置和消毒装置，使得设备具有一定实用性，同时，又设有各种控制阀门，使得设备更加可靠，在流动的途径中也设有弹簧机构，防止了水的倒流，整个设备在功能及其实用性上都比较严谨，将在使用过程中倍受人们欢迎。
2.如权利要求1所述的一种废水处理及其使用方法，所述箱体下端端面固定连接有左右延伸的底盘，所述底盘下端端面固定连接有关于中心对称的四根支撑杆。
3.如权利要求1所述的一种废水处理及其使用方法，所述清水腔上端相通设有开口向上的盖板腔，所述盖板腔前后端内壁之间转动配合连接有前后延伸的转动杆，所述转动杆固定连接有左右延伸的盖板。
4.如权利要求1所述的一种废水处理及其使用方法，所述传动腔后端内壁嵌设有电动机，所述电动机输出轴贯穿所述传动腔前端内壁向前延伸至所述齿轮腔内固定连接有用以与所述第一锥齿轮齿合连接的第二锥齿轮，所述传动腔输出轴中部固定连接有位于所述传动腔内用以与所述第一直齿轮齿合连接的第一直齿轮，所述废水泵腔与所述传动腔之间转动配合连接有前后延伸的第一转动轴，所述第一转动轴前端末端固定连接有位于所述废水泵腔内的废水泵，所述第一转动轴后端末端固定连接有位于所述传动腔内的第一带轮，所述第一带轮与所述第二带轮之间动力连接有皮带。
说明书
一种废水处理及其使用方法
技术领域
本发明涉及水资源领域，具体是一种废水处理及其使用方法。
背景技术
在如今这个科技快速发展的社会中，随着科技的发展与进步，水资源问题也随之而来，工业废水由于生产用料等的影响，不仅污染环境，还影响着人们的健康，并且工业废水的一次性使用也使得水资源浪费严重，以此而发明的一种废水处理装置，它能将工业废水经简单处理后达到可再次利用的程度，大大减少了水资源的浪费，同时，也减少了废水的排放量及其污染。
发明内容
本发明所要解决的技术问题是提供一种废水处理及其使用方法，其能够解决上述现在技术中的问题。

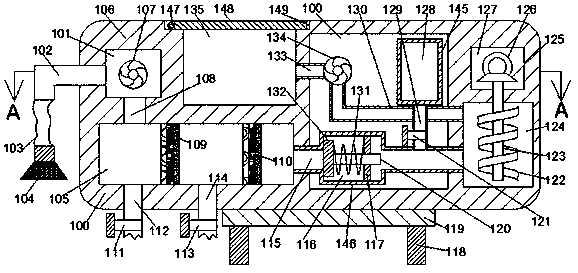

根据本发明的一种废水处理及其使用方法，其使用一种废水处理装置，包括箱体以及设置于所述箱体内开口向上且前后延伸的清水腔，所述清水腔下端设有左右延伸的第一过滤腔，所述第一过滤腔上端设有位于所述清水腔左端的第二过滤层，所述第一过滤腔右端设有，所述第二过滤层右端设有齿轮腔，所述齿轮腔下端设有上下延伸的消毒腔，所述后端设有左右延伸的传动腔，所述废水泵腔左端内壁贯穿设有左右延伸的第一废水通道，所述第一废水通道左端末端固定连接有上下延伸的软管，所述软管下端末端固定连接有过滤头，所述废水泵腔与所述第一过滤腔之间相通设有上下延伸的第二废水通道，所述第一过滤腔内设有与其内壁之间固定连接的第一过滤层，所述第一过滤层右端设有与所述第一过滤腔内壁之间固定连接的第二过滤层，所述第一过滤腔底部内壁贯穿设有位于所述第一过滤层左端且上下延伸的第一废水管道，所述第一废水管道上固定连接有位于所述箱体下端的第一控制阀门，所述第一过滤腔底部内壁贯穿设有位于所述第一过滤层和所述第二过滤层之间且上下延伸的第二废水管道，所述第二废水管道上固定连接有位于所述箱体下端的第二控制阀门，所述第一过滤腔与所述消毒腔之间相通设有经所述且左右延伸的第三废水通道，所述第三废水通道中部固定连接有位于所述内且左右延伸的止流管，所述止流管内设有弹簧腔，所述弹簧腔底部和顶部内壁之间固定连接有上下延伸的固定板，所述固定板滑动配合连接有左右延伸的导滑杆，所述导滑杆左端末端固定连接有挡板，所述挡板与所述固定板之间抵压有缠绕于所述导滑杆上的弹簧，所述第三废水通道上贯穿设有位于所述止流管右端且上下延伸的消毒液管道，所述消毒液管道上端末端固定连接有上下延伸的消毒液箱，所述消毒液箱内设有上下延伸的消毒液腔，所述消毒液管道固定连接有位于所述第三废水通道和所述消毒液箱之间的第三控制阀门，所述消毒腔与所述齿轮腔之间转动配合连接有上下延伸的搅拌杆，所述下端固定连接有位于所述消毒腔内且上下延伸的搅拌叶片，所述搅拌杆上端固定连接有位于所述齿轮腔内的第一锥齿轮，所述与所述传动腔之间转动配合连接有前后延伸的第二转动轴，所述第二转动轴前端末端固定连接有位于所述内的清水泵，所述第二转动轴中部和后端末端固定连接有位于所述传动腔内的第二带轮和第一直齿轮，所述清水泵右端固定连接有与所述消毒腔相通且左右延伸的第一清水通道，所述清水泵左端固定连接有与所述清水腔相通且左右延伸的第二清水通道。
所述方法包括如下步骤：
首先，当本发明的设备在初始状态时，所述第一控制阀门、所述第二控制阀门、所述第三控制阀门处于关闭状态，所述挡板与所述弹簧腔左端内壁抵触，所述弹簧处于舒张状态，所述搅拌叶片不转动，所述废水泵和所述清水泵不转动，所述盖板位于所述盖板腔内，便于工作的顺利进行;
然后，当使用本发明的设备进行工作时，启动装置，将所述过滤头放入废水中，启动所述电动机，所述电动机带动所述第一直齿轮和所述第二锥齿轮转动，所述第一直齿轮带动所述第一直齿轮转动，所述第一直齿轮通过所述第二转动轴带动所述第二带轮和所述清水泵转动，所述第二带轮通过所述皮带带动所述第一带轮转动，所述第一带轮通过所述第一转动轴带动所述废水泵转动，所述废水泵将废水从所述过滤头吸入，经所述软管和所述第一废水通道抵达所述废水泵腔内，在经所述第二废水通道输送至所述第一过滤腔内，经所述第一过滤层完成第一次过滤抵达所述第一过滤层和第二过滤层之间，再经所述第二过滤层过滤后由于压力作用使得所述挡板沿所述导滑杆向右滑动，此时所述弹簧被压缩，打开所述第三控制阀门，消毒液和过滤后的水一同被输送至所述消毒腔内，所述第二锥齿轮带动所述第一锥齿轮转动，所述第一锥齿轮通过所述搅拌杆带动所述搅拌叶片转动对水和消毒液混合物进行搅拌完成消毒，所述清水泵将所述消毒腔内完成消毒的清水经所述第一清水通道抽送至所述第二清水通道，最终抵达所述清水腔内，便于将废水经处理后达到可再利用;
最后，当完成工作需要收纳时，将所述过滤头从废水中取出，控制所述电动机停止转动，关闭所述第三控制阀门，打开所述第一控制阀门和所述第二控制阀门，将所述第一过滤腔内过滤所得到的杂物由所述第一废水管道和第二废水管道流出，所述挡板在所述弹簧的弹力恢复作用下再次与所述弹簧腔左端内壁抵触，阻断水的流动，拉动所述盖板沿所述转动杆转动，将所述清水腔内所得的清水抽出，便于保养及其下次使用;
其中，本发明结构简单，效果显著，该设备内设有过滤装置和消毒装置，使得设备具有一定实用性，同时，又设有各种控制阀门，使得设备更加可靠，在流动的途径中也设有弹簧机构，防止了水的倒流，整个设备在功能及其实用性上都比较严谨，将在使用过程中倍受人们欢迎。
可优选地,所述箱体下端端面固定连接有左右延伸的底盘，所述底盘下端端面固定连接有关于中心对称的四根支撑杆。
可优选地，所述清水腔上端相通设有开口向上的盖板腔，所述盖板腔前后端内壁之间转动配合连接有前后延伸的转动杆，所述转动杆固定连接有左右延伸的盖板。
可优选地，所述传动腔后端内壁嵌设有电动机，所述电动机输出轴贯穿所述传动腔前端内壁向前延伸至所述齿轮腔内固定连接有用以与所述第一锥齿轮齿合连接的第二锥齿轮，所述传动腔输出轴中部固定连接有位于所述传动腔内用以与所述第一直齿轮齿合连接的第一直齿轮，所述废水泵腔与所述传动腔之间转动配合连接有前后延伸的第一转动轴，所述第一转动轴前端末端固定连接有位于所述废水泵腔内的废水泵，所述第一转动轴后端末端固定连接有位于所述传动腔内的第一带轮，所述第一带轮与所述第二带轮之间动力连接有皮带。
