申请日2018.10.22
公开(公告)日2018.12.18
IPC分类号C02F3/00
摘要
本发明提供一种污水处理微生物滤床，涉及污水处理领域。该污水处理微生物滤床，包括出水机构，所述出水机构的上表面包括支撑杆、粗过滤机构、细过滤机构、微生物过滤机构、第一支撑环、第二支撑环、第三支撑环、进水机构、固定机构、第一定位块、第二定位块、定位槽、定位杆、第一支撑架、毛刷、扇叶和第二支撑架。该污水处理微生物滤床，粗过滤机构和细过滤机构中的粗过滤网和细过滤网对污水进行初次过滤，防止杂质落在微生物过滤网上，将微生物过滤网上的微生物划伤，通过毛刷对粗过滤网、细过滤网和微生物过滤网上堆积的杂质起到清理作用，防止杂质卡在粗过滤网、细过滤网和微生物过滤网上的过滤孔上。
权利要求书

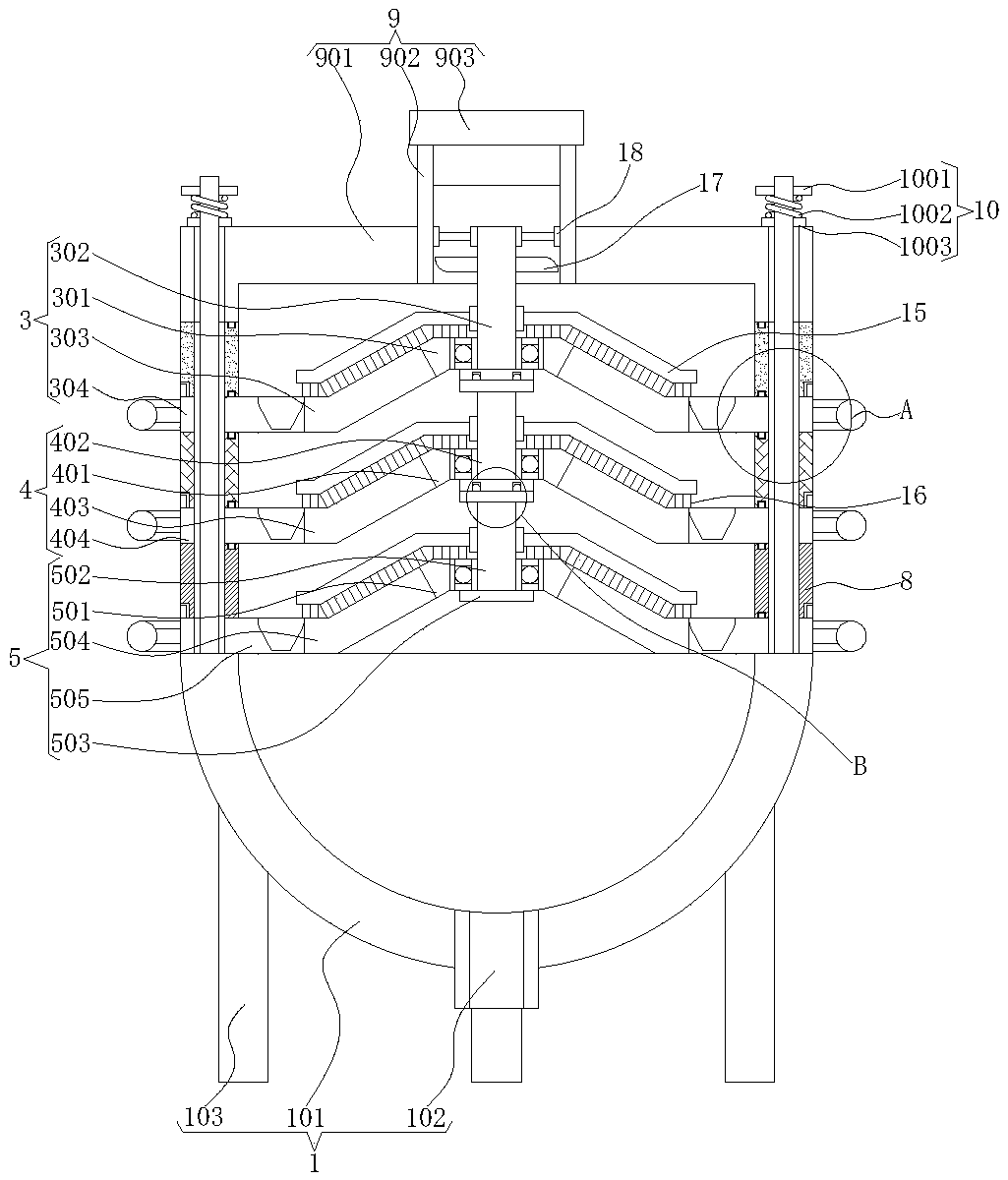

1.一种污水处理微生物滤床，包括出水机构(1)，所述出水机构(1)的上表面包括支撑杆(2)、粗过滤机构(3)、细过滤机构(4)、微生物过滤机构(5)、第一支撑环(6)、第二支撑环(7)、第三支撑环(8)、进水机构(9)、固定机构(10)、第一定位块(11)、第二定位块(12)、定位槽(13)、定位杆(14)、第一支撑架(15)、毛刷(16)、扇叶(17)和第二支撑架(18)，其特征在于：所述出水机构(1)的上表面与支撑杆(2)的底部固定连接，所述粗过滤机构(3)的内壁、细过滤机构(4)的内壁与微生物过滤机构(5)的内壁均与支撑杆(2)的表面滑动连接，所述支撑杆(2)的表面并位于粗过滤机构(3)的上方与第一支撑环(6)的内壁滑动连接，所述支撑杆(2)的表面并位于粗过滤机构(3)和细过滤机构(4)之间与第二支撑环(7)的内壁滑动连接，所述支撑杆(2)的表面并位于细过滤机构(4)和微生物过滤机构(5)之间与第三支撑环(8)的内壁滑动连接，所述支撑杆(2)的表面并位于第一支撑环(6)的上方与进水机构(9)的内壁滑动连接，所述支撑杆(2)的表面并位于进水机构(9)的上方与固定机构(10)的内壁螺纹连接，所述粗过滤机构(3)的底部和细过滤机构(4)的底部均与第一定位块(11)的顶部固定连接，所述细过滤机构(4)的顶部和微生物过滤机构(5)的顶部均与第二定位块(12)的底部固定连接，所述定位槽(13)位于第一定位块(11)的底部开设，所述定位杆(14)的底部与第二定位块(12)的顶部固定连接，所述定位杆(14)的表面与定位槽(13)的内壁相互配合，所述粗过滤机构(3)的表面、细过滤机构(4)的表面和微生物过滤机构(5)的表面均与第一支撑架(15)的内壁固定连接，所述第一支撑架(15)的底部与毛刷(16)的顶部粘接，所述粗过滤机构(3)的上表面、细过滤机构(4)的上表面和微生物过滤机构(5)的上表面均与毛刷(16)的底部滑动连接，所述粗过滤机构(3)的表面并位于第一支撑架(15)的上方与扇叶(17)的内壁固定连接，所述粗过滤机构(3)的表面并位于扇叶(17)的上方与第二支撑架(18)的内壁固定连接，所述第二支撑架(18)的表面与进水机构(9)的内壁相互配合;
所述粗过滤机构(3)包括第一支撑块(301)、第一转轴(302)、粗过滤网(303)和第一挡环(304)，所述支撑块(301)的内壁通过轴承与第一转轴(302)的表面固定连接，所述第一转轴(302)的底部与第一定位块(11)的顶部固定连接，所述第一支撑架(15)的内壁、扇叶(17)的内壁和第二支撑架(18)的内壁均与第一转轴(302)的表面固定连接，所述第一支撑块(301)的表面与粗过滤网(303)的内壁固定连接，所述粗过滤网(303)的表面与第一挡环(304)的内壁固定连接，所述第一挡环(304)的内壁与支撑杆(2)的表面滑动连接，所述粗过滤网(303)的上表面与毛刷(16)的底部滑动连接;
所述细过滤机构(4)包括第二支撑块(401)、第二转轴(402)、细过滤网(403)和第二挡环(404)，所述第二支撑块(401)的内壁通过轴承与第二转轴(402)的表面固定连接，所述第二转轴(402)的上下两侧分别与第二定位块(12)的底部和第一定位块(11)的顶部固定连接，所述第一支撑架(15)的内壁与第二转轴(402)的表面固定连接，所述第二支撑块(401)的表面与细过滤网(403)的内壁固定连接，所述细过滤网(403)的表面与第二挡环(404)的内壁固定连接，所述第二挡环(404)的内壁与支撑杆(2)的表面滑动连接，所述细过滤网(403)的上表面与毛刷(16)的底部滑动连接;
所述微生物过滤机构(5)包括第三支撑块(501)、第三转轴(502)、限位块(503)、微生物过滤网(504)和第三挡环(505)，所述第三支撑块(501)的内壁通过轴承与第三转轴(502)的表面连接，所述第三转轴(502)的上下两侧分别与第二定位块(12)的底部和限位块(503)的底部固定连接，所述第三转轴(502)的表面与第一支撑架(15)的内壁固定连接，所述第三支撑块(501)的表面与微生物过滤网(504)的内壁固定连接，所述微生物过滤网(504)的表面与第三挡环(505)的内壁固定连接，所述第三挡环(505)的内壁与支撑杆(2)的表面滑动连接，所述微生物过滤网(504)的上表面与毛刷(16)的底部滑动连接。
2.根据权利要求1所述的一种污水处理微生物滤床，其特征在于：所述出水机构(1)包括下外壳(101)、出水管(102)和支撑腿(103)，所述下外壳(101)的底部与出水管(102)的表面顶部固定连通，所述下外壳(101)的顶部并位于出水管(102)的四周均与支撑腿(103)的顶部固定连接，所述下外壳(101)的顶部与支撑杆(2)的底部固定连接。
3.根据权利要求1所述的一种污水处理微生物滤床，其特征在于：所述进水机构(9)包括上外壳(901)、进水管(902)和密封盖(903)，所述上外壳(901)的内壁与支撑杆(2)的表面滑动连接，所述上外壳(901)的上表面与进水管(902)的表面底部固定连通，所述进水管(902)的内壁顶部与密封盖(903)的内壁螺纹连接，所述进水管(902)的内壁与第二支撑架(18)的表面相互配合。
4.根据权利要求1所述的一种污水处理微生物滤床，其特征在于：所述固定机构(10)包括螺纹块(1001)、弹簧(1002)和挡块(1003)，所述螺纹块(1001)的内壁与支撑杆(2)的表面顶部螺纹连接，所述螺纹块(1001)的底部与弹簧(1002)的顶部固定连接，所述弹簧(1002)的底部与挡块(1003)的顶部固定连接，所述弹簧(1002)的内壁和挡块(1003)的内壁均与支撑杆(2)的表面套接。
5.根据权利要求1所述的一种污水处理微生物滤床，其特征在于：所述第一挡环(304)的上表面、第二挡环(404)的上表面和第三挡环(505)的上表面均包括集料槽(19)，所述集料槽(19)分别与第一挡环(304)的上表面、第二挡环(404)的上表面和第三挡环(505)的上表面开设。
6.根据权利要求1所述的一种污水处理微生物滤床，其特征在于：所述第一支撑环(6)的上下两侧、第二支撑环(7)的上下两侧和第三支撑环(8)的上下两侧均包括密封槽(20)和密封环(21)，所述密封槽(20)分别位于第一支撑环(6)的上下两侧、第二支撑环(7)的上下两侧和第三支撑环(8)的上下两侧开设，所述密封槽(20)的内壁与密封环(21)的表面粘接。
7.根据权利要求1所述的一种污水处理微生物滤床，其特征在于：所述第一挡环(304)的表面、第二挡环(404)的表面和第三挡环(505)的表面均包括把手架(22)，所述第一挡环(304)的表面、第二挡环(404)的表面和第三挡环(505)的表面均与把手架(22)的内壁固定连接。
8.根据权利要求1所述的一种污水处理微生物滤床，其特征在于：所述第一挡环(304)的上表面、第二挡环(404)的上表面和第三挡环(505)的上表面均连接环(23)，所述第一支撑环(6)的上表面、第二支撑环(7)的上表面和第三支撑环(8)的上表面均与连接环(23)的底部固定连接，所述第一支撑环(6)的底部、第二支撑环(7)的底部和第三支撑环(8)的底部均包括连接槽(24)，所述连接槽(24)分别位于第一支撑环(6)的底部、第二支撑环(7)的底部和第三支撑环(8)的底部开设，所述连接槽(24)的表面与连接环(23)的内壁相互配合。
9.根据权利要求1所述的一种污水处理微生物滤床，其特征在于：所述细过滤网(403)的孔径小于粗过滤网(303)的孔径，且细过滤网(403)的孔径大小为一微米至三微米。
说明书
一种污水处理微生物滤床
技术领域
本发明涉及污水处理技术领域，具体为一种污水处理微生物滤床。
背景技术
目前市场上的污水处理微生物滤床，大多直接将污水通过微生物滤网进行过滤，微生物滤网通过微生物与杂质发生反应，对杂质进行过滤，但微生物滤网上的过滤孔孔径较小，污水中较大的杂质，容易将微生物滤网上的过滤孔堵塞，导致污水无法通过微生物滤网安排，并且，较大的杂质落在微生物滤网上，容易划伤微生物，导致微生物死亡。
发明内容
本发明是提供一种结构合理且新颖，防堵塞、防划伤的污水处理微生物滤床。
技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种污水处理微生物滤床，包括出水机构，所述出水机构的上表面包括支撑杆、粗过滤机构、细过滤机构、微生物过滤机构、第一支撑环、第二支撑环、第三支撑环、进水机构、固定机构、第一定位块、第二定位块、定位槽、定位杆、第一支撑架、毛刷、扇叶和第二支撑架，所述出水机构的上表面与支撑杆的底部固定连接，所述粗过滤机构的内壁、细过滤机构的内壁与微生物过滤机构的内壁均与支撑杆的表面滑动连接，所述支撑杆的表面并位于粗过滤机构的上方与第一支撑环的内壁滑动连接，所述支撑杆的表面并位于粗过滤机构和细过滤机构之间与第二支撑环的内壁滑动连接，所述支撑杆的表面并位于细过滤机构和微生物过滤机构之间与第三支撑环的内壁滑动连接，所述支撑杆的表面并位于第一支撑环的上方与进水机构的内壁滑动连接，所述支撑杆的表面并位于进水机构的上方与固定机构的内壁螺纹连接，所述粗过滤机构的底部和细过滤机构的底部均与第一定位块的顶部固定连接，所述细过滤机构的顶部和微生物过滤机构的顶部均与第二定位块的底部固定连接，所述定位槽位于第一定位块的底部开设，所述定位杆的底部与第二定位块的顶部固定连接，所述定位杆的表面与定位槽的内壁相互配合，所述粗过滤机构的表面、细过滤机构的表面和微生物过滤机构的表面均与第一支撑架的内壁固定连接，所述第一支撑架的底部与毛刷的顶部粘接，所述粗过滤机构的上表面、细过滤机构的上表面和微生物过滤机构的上表面均与毛刷的底部滑动连接，所述粗过滤机构的表面并位于第一支撑架的上方与扇叶的内壁固定连接，所述粗过滤机构的表面并位于扇叶的上方与第二支撑架的内壁固定连接，所述第二支撑架的表面与进水机构的内壁相互配合。
所述粗过滤机构包括第一支撑块、第一转轴、粗过滤网和第一挡环，所述支撑块的内壁通过轴承与第一转轴的表面固定连接，所述第一转轴的底部与第一定位块的顶部固定连接，所述第一支撑架的内壁、扇叶的内壁和第二支撑架的内壁均与第一转轴的表面固定连接，所述第一支撑块的表面与粗过滤网的内壁固定连接，所述粗过滤网的表面与第一挡环的内壁固定连接，所述第一挡环的内壁与支撑杆的表面滑动连接，所述粗过滤网的上表面与毛刷的底部滑动连接。
所述细过滤机构包括第二支撑块、第二转轴、细过滤网和第二挡环，所述第二支撑块的内壁通过轴承与第二转轴的表面固定连接，所述第二转轴的上下两侧分别与第二定位块的底部和第一定位块的顶部固定连接，所述第一支撑架的内壁与第二转轴的表面固定连接，所述第二支撑块的表面与细过滤网的内壁固定连接，所述细过滤网的表面与第二挡环的内壁固定连接，所述第二挡环的内壁与支撑杆的表面滑动连接，所述细过滤网的上表面与毛刷的底部滑动连接。
所述微生物过滤机构包括第三支撑块、第三转轴、限位块、微生物过滤网和第三挡环，所述第三支撑块的内壁通过轴承与第三转轴的表面连接，所述第三转轴的上下两侧分别与第二定位块的底部和限位块的底部固定连接，所述第三转轴的表面与第一支撑架的内壁固定连接，所述第三支撑块的表面与微生物过滤网的内壁固定连接，所述微生物过滤网的表面与第三挡环的内壁固定连接，所述第三挡环的内壁与支撑杆的表面滑动连接，所述微生物过滤网的上表面与毛刷的底部滑动连接。
进一步的，所述出水机构包括下外壳、出水管和支撑腿，所述下外壳的底部与出水管的表面顶部固定连通，所述下外壳的顶部并位于出水管的四周均与支撑腿的顶部固定连接，所述下外壳的顶部与支撑杆的底部固定连接。
进一步的，所述进水机构包括上外壳、进水管和密封盖，所述上外壳的内壁与支撑杆的表面滑动连接，所述上外壳的上表面与进水管的表面底部固定连通，所述进水管的内壁顶部与密封盖的内壁螺纹连接，所述进水管的内壁与第二支撑架的表面相互配合。
进一步的，所述固定机构包括螺纹块、弹簧和挡块，所述螺纹块的内壁与支撑杆的表面顶部螺纹连接，所述螺纹块的底部与弹簧的顶部固定连接，所述弹簧的底部与挡块的顶部固定连接，所述弹簧的内壁和挡块的内壁均与支撑杆的表面套接。
进一步的，所述第一挡环的上表面、第二挡环的上表面和第三挡环的上表面均包括集料槽，所述集料槽分别与第一挡环的上表面、第二挡环的上表面和第三挡环的上表面开设。
进一步的，所述第一支撑环的上下两侧、第二支撑环的上下两侧和第三支撑环的上下两侧均包括密封槽和密封环，所述密封槽分别位于第一支撑环的上下两侧、第二支撑环的上下两侧和第三支撑环的上下两侧开设，所述密封槽的内壁与密封环的表面粘接。
进一步的，所述第一挡环的表面、第二挡环的表面和第三挡环的表面均包括把手架，所述第一挡环的表面、第二挡环的表面和第三挡环的表面均与把手架的内壁固定连接。
进一步的，所述第一挡环的上表面、第二挡环的上表面和第三挡环的上表面均连接环，所述第一支撑环的上表面、第二支撑环的上表面和第三支撑环的上表面均与连接环的底部固定连接，所述第一支撑环的底部、第二支撑环的底部和第三支撑环的底部均包括连接槽，所述连接槽分别位于第一支撑环的底部、第二支撑环的底部和第三支撑环的底部开设，所述连接槽的表面与连接环的内壁相互配合。
进一步的，所述细过滤网的孔径小于粗过滤网的孔径，且细过滤网的孔径大小为一微米至三微米。
本发明提供了一种污水处理微生物滤床，具备以下有益效果：
1、该污水处理微生物滤床，通过设置粗过滤机构、细过滤机构、微生物过滤机构、第一支撑架、毛刷、扇叶和第二支撑架，粗过滤机构和细过滤机构中的粗过滤网和细过滤网对污水进行初次过滤，防止杂质落在微生物过滤网上，将微生物过滤网上的微生物划伤，导致微生物活性降低，使微生物过滤网对污水的过滤效果降低，同时，污水通过进水管进入进水机构内部时，在水流的作用下，使扇叶传动，通过第一转轴、第二转轴和第三转轴带动第一支撑架转动，通过毛刷对粗过滤网、细过滤网和微生物过滤网上堆积的杂质起到清理作用，防止杂质卡在粗过滤网、细过滤网和微生物过滤网上的过滤孔上，导致污水无法依次通过粗过滤网、细过滤网和微生物过滤网排出。
2、该污水处理微生物滤床，通过设置固定机构，拧动螺纹块，使螺纹块在支撑杆表面上向下移动，将弹簧压缩，压缩的弹簧对挡块起到推动作用，通过挡块，使进水机构、粗过滤机构、细过滤机构、微生物过滤机构、第一支撑环、第二支撑环、第三支撑环和进水机构之间紧密接触，防止该水处理微生物滤床内的污水通过进水机构、粗过滤机构、细过滤机构、微生物过滤机构、第一支撑环、第二支撑环、第三支撑环和出水机构之间间隙处泄露出来，对周围环境造成污染。
3、该污水处理微生物滤床，通过设置集料槽，粗过滤网、细过滤网和微生物过滤网上表面均与圆锥状，使杂质顺着粗过滤网、细过滤网和微生物过滤网上表面向下滑，滑落入集料槽内，将杂质集中在集料槽内部，便于对杂质进行收集，提高了作业人员对杂质的清理速度。
4、该污水处理微生物滤床，通过设置密封槽和密封环，密封环为橡胶环，通过密封环对进水机构、粗过滤机构、细过滤机构、微生物过滤机构、第一支撑环、第二支撑环和第三支撑环之间间隙起到密封作用，防止该水处理微生物滤床内的污水通过进水机构、粗过滤机构、细过滤机构、微生物过滤机构、第一支撑环、第二支撑环和第三支撑环之间间隙处泄露出来，对周围环境造成污染。
5、该污水处理微生物滤床，通过设置把手架，便于作业人员搬运粗过滤机构、细过滤机构和微生物过滤机构，并将粗过滤机构、细过滤机构和微生物过滤机构安装在进水机构与出水机构之间，同时，通过设置连接环和连接槽，在连接环和连接槽的配合作用下，使粗过滤机构、细过滤机构和微生物过滤机构分别与第一支撑环、第二支撑环和第三支撑环连接在一起，便于作业人员在搬运粗过滤机构、细过滤机构和微生物过滤机构时，可以连同第一支撑环、第二支撑环和第三支撑环一起搬运，减小搬运次数，降低作业人员劳动强度。
