申请日2018.10.24
公开(公告)日2019.01.15
IPC分类号C02F9/10; C02F101/20
摘要
本发明提供一种处理含汞污泥的废水处理装置，属于废水净化技术领域，包括絮凝箱和活性炭过滤器，顶盖上设有絮凝剂进口和废水进口，顶盖上设有电机，电机上连接有转轴，转轴的下端头延伸至絮凝箱内，转轴上连接有搅拌轴，下料筒的下端和底盖的顶面之间连接有下料管，下料管的中部侧壁上设有转动轴，转动轴上安装有网框，网框的框边缘与下料管的内侧壁相接触，网框上设有过滤网，第一支撑板上设有电机，转动轴的端头与电机相连接，第二支撑板上设有电动伸缩气缸，电动伸缩气缸的伸缩杆上连接有隔板，隔板可以安装在隔板安装口上，出水口和活性炭过滤器的进水端之间连接有进水管;本发明处理含汞污泥的废水处理装置具有净水效率高的优点。
权利要求书
1.一种处理含汞污泥的废水处理装置，其特征在于：包括絮凝箱和活性炭过滤器，所述絮凝箱的顶面设有顶盖，所述顶盖上设有絮凝剂进口和废水进口，所述絮凝箱的底面设有底盖，所述顶盖上设有电机，所述电机上连接有转轴，所述转轴的下端头延伸至所述絮凝箱内，所述转轴上连接有搅拌轴，所述絮凝箱的内侧壁设有位于所述转轴下方的下料筒，所述下料筒的侧壁向下倾斜，所述下料筒的上端和下端均设有开口，所述下料筒的下端和所述底盖的顶面之间连接有下料管，所述下料管的上部侧壁设有隔板安装口，所述下料管的中部侧壁上设有转动轴，所述转动轴上安装有网框，所述网框的框边缘与所述下料管的内侧壁相接触，所述网框上设有过滤网，所述下料管的下部侧壁上设有出水口，所述絮凝箱的外侧壁上设有第一支撑板和所述第二支撑板，所述第一支撑板上设有驱动电机，所述转动轴的端头穿过所述絮凝箱的侧壁与所述驱动电机相连接，所述第二支撑板上设有电动伸缩气缸，所述电动伸缩气缸的伸缩杆上连接有隔板，所述隔板可以安装在所述隔板安装口上，所述出水口和所述活性炭过滤器的进水端之间连接有进水管，所述进水管上设有增压泵，所述活性炭过滤器的出水端上连接有出水管。
2.根据权利要求1所述的处理含汞污泥的废水处理装置，其特征在于：所述下料筒的侧壁、所述下料管的侧壁和所述絮凝箱的内壁组合成加热腔室，所述加热腔室内设有与电源相连接的电加热器，所述下料筒由铜材料制成。
3.根据权利要求1所述的处理含汞污泥的废水处理装置，其特征在于：所述絮凝箱的内侧壁上设有温度传感器，所述絮凝箱的外侧壁上设有温度显示器，所述温度传感器与所述温度显示器相电性连接。
4.根据权利要求1所述的处理含汞污泥的废水处理装置，其特征在于：所述电机为变频电机。
5.根据权利要求1所述的处理含汞污泥的废水处理装置，其特征在于：所述下料筒的侧壁上设有振动器，所述絮凝箱的外侧壁上设有控制器，所述控制器与所述振动器相电性连接。
说明书
一种处理含汞污泥的废水处理装置
技术领域：
本发明属于废水净化技术领域，具体涉及一种处理含汞污泥的废水处理装置。
背景技术：
现有的工业含汞污泥的废水中含有杂质和难闻气味，排到外界环境中严重污染环境，现有的废水处理装置在处理废水上存在净化效率偏低的问题，无法满足废水处理的要求，因此研制出一种净化效率高的处理含汞污泥的废水处理装置。
发明内容：
本发明的目的是针对上述存在的问题提供一种处理含汞污泥的废水处理装置，该处理含汞污泥的废水处理装置具有净水效率高的优点。
上述的目的通过以下的技术方案实现：

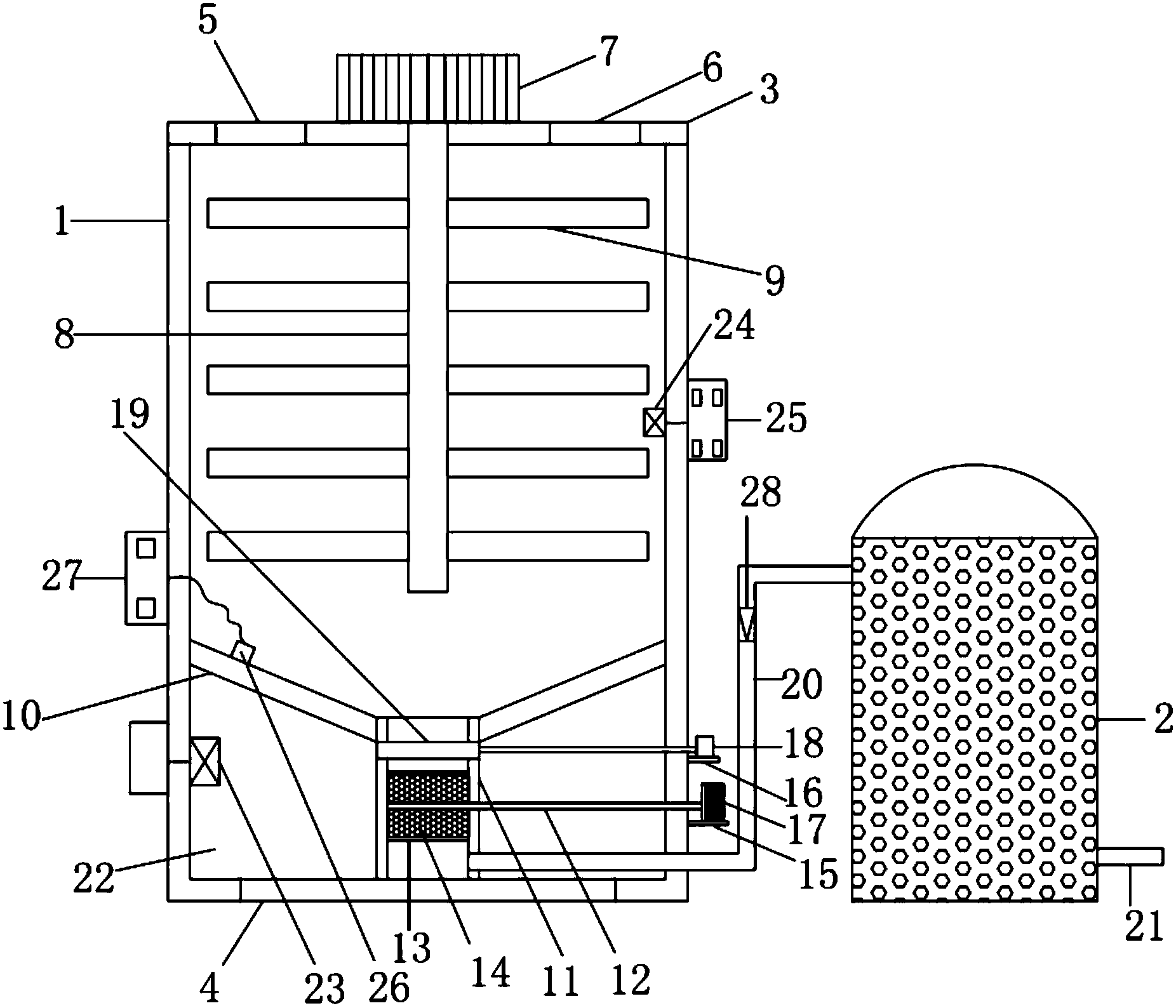

一种处理含汞污泥的废水处理装置，包括絮凝箱和活性炭过滤器，所述絮凝箱的顶面设有顶盖，所述絮凝箱的底面设有底盖，所述顶盖上设有絮凝剂进口和废水进口，所述顶盖上设有电机，所述电机上连接有转轴，所述转轴的下端头延伸至所述絮凝箱内，所述转轴上连接有搅拌轴，所述絮凝箱的内侧壁设有位于所述转轴下方的下料筒，所述下料筒的侧壁向下倾斜，所述下料筒的上端和下端均设有开口，所述下料筒的下端和所述底盖的顶面之间连接有下料管，所述下料管的上部侧壁设有隔板安装口，所述下料管的中部侧壁上设有转动轴，所述转动轴上安装有网框，所述网框的框边缘与所述下料管的内侧壁相接触，所述网框上设有过滤网，所述下料管的下部侧壁上设有出水口，所述絮凝箱的外侧壁上设有第一支撑板和所述第二支撑板，所述第一支撑板上设有驱动电机，所述转动轴的端头穿过所述絮凝箱的侧壁与所述驱动电机相连接，所述第二支撑板上设有电动伸缩气缸，所述电动伸缩气缸的伸缩杆上连接有隔板，所述隔板可以安装在所述隔板安装口上，所述出水口和所述活性炭过滤器的进水端之间连接有进水管，所述进水管上设有增压泵，所述活性炭过滤器的出水端上连接有出水管。
优选地，所述下料筒的侧壁、所述下料管的侧壁和所述絮凝箱的内壁组合成加热腔室，所述加热腔室内设有与电源相连接的电加热器，所述下料筒由铜材料制成。
优选地，所述絮凝箱的内侧壁上设有温度传感器，所述絮凝箱的外侧壁上设有温度显示器，所述温度传感器与所述温度显示器相电性连接。
优选地，所述电机为变频电机。
优选地，所述下料筒的侧壁上设有振动器，所述絮凝箱的外侧壁上设有控制器，所述控制器与所述振动器相电性连接。
与现有技术相比，本发明的有益效果：
1.废水、絮凝剂分别从废水进口、絮凝剂进口进入絮凝箱内，电机的驱动下，搅拌轴对废水和絮凝剂进行混合搅拌，电动伸缩气缸伸长，隔板安装在隔板安装口上，此时下料管内水体不下流，等到废水中的杂质絮凝的差不多了，电动伸缩气缸收缩，隔板从隔板安装口上移走，废水下流，经过过滤网过滤，再从出水口由进水管进入活性炭过滤器中，经过活性炭过滤器过滤，最后从出水管排出。
2.所述下料筒的侧壁、所述下料管的侧壁和所述絮凝箱的内壁组合成加热腔室，所述加热腔室内设有与电源相连接的电加热器，所述下料筒由铜材料制成，电加热器加热，热量通过下料筒传递至废水中，加快废水中杂质的絮凝。
3.所述絮凝箱的内侧壁上设有温度传感器，所述絮凝箱的外侧壁上设有温度显示器，所述温度传感器与所述温度显示器相电性连接，能够测定絮凝箱内的温度。
4.所述电机为变频电机，便于调控转速。
5.所述下料筒的侧壁上设有振动器，所述絮凝箱的外侧壁上设有控制器，所述控制器与所述振动器相电性连接，控制器控制振动器振动。
