申请日2018.10.24
公开(公告)日2019.01.15
IPC分类号C02F9/02
摘要
本发明公开了一种可回收羽绒的羽绒加工污水处理装置，包括第一处理桶、第二处理桶和连接机构，所述第一处理桶和第二处理桶并排设置，第一处理桶靠近第二处理桶一侧的底部开设有第一连通口，第二处理桶靠近第一处理桶一侧的底部开设有第二连通口，第一处理桶和第二处理桶通过连接机构固定连接。该可回收羽绒的羽绒加工污水处理装置，通过第一伸缩杆对下压板的下压，可以把隔离腔内的羽绒压到回收管附近，进行回收，通过第一打捞网和第二伸缩杆的配合，对第一处理腔内的羽绒进行打捞，同理用第二打捞网可以打捞第二处理腔内的羽绒，实现了便于回收羽绒的目的，通过连接机构可以配合两个处理腔对污水进行处理，实现了处理效果好的目的。
权利要求书

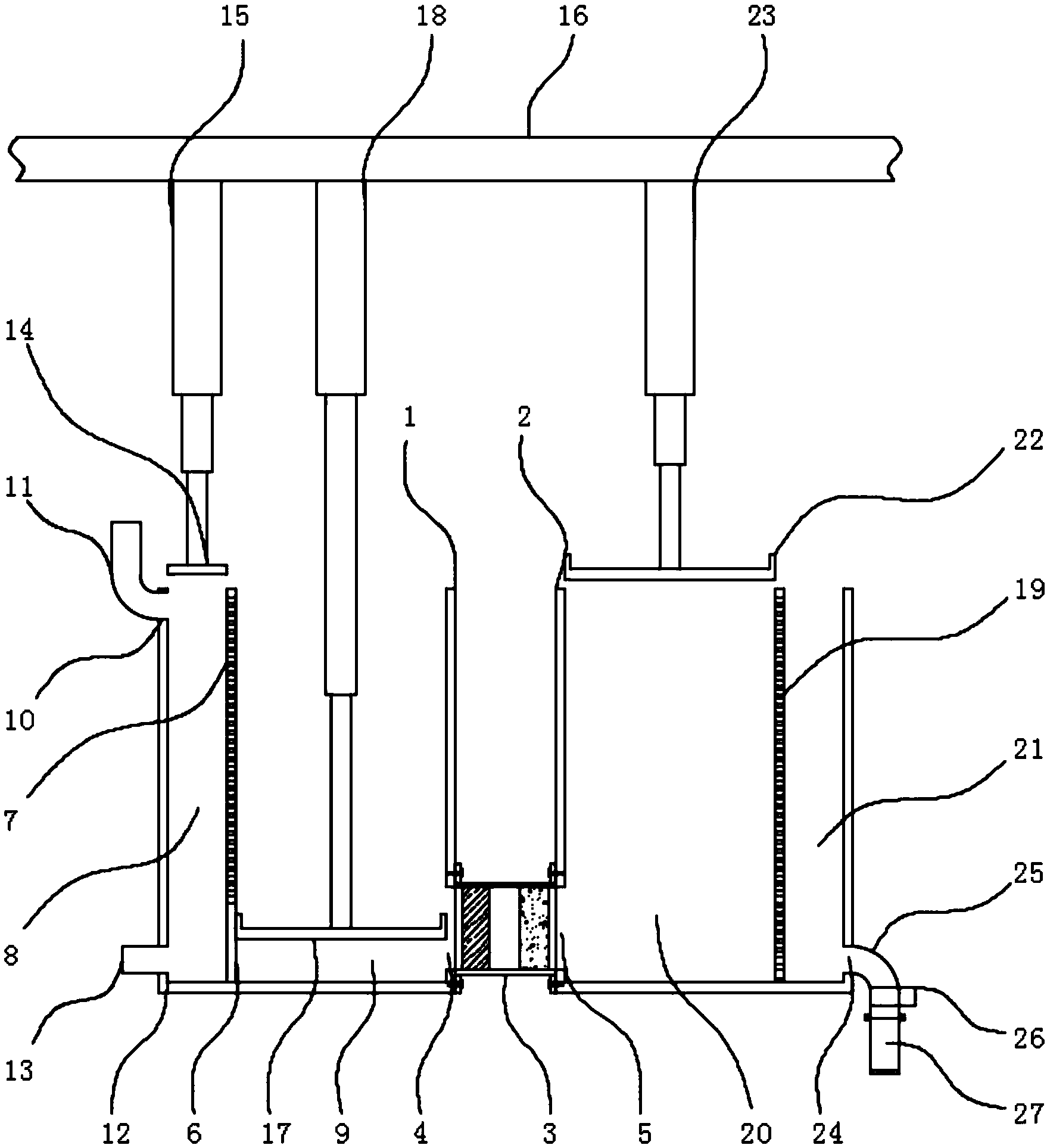

1.一种可回收羽绒的羽绒加工污水处理装置，包括第一处理桶(1)、第二处理桶(2)和连接机构(3)，其特征在于：所述第一处理桶(1)和第二处理桶(2)并排设置，第一处理桶(1)靠近第二处理桶(2)一侧的底部开设有第一连通口(4)，第二处理桶(2)靠近第一处理桶(1)一侧的底部开设有第二连通口(5)，第一处理桶(1)和第二处理桶(2)通过连接机构(3)固定连接，且连接机构(3)的内腔与第一连通口(4)和第二连通口(5)相连通，连接机构(3)包括管体(301)、第一法兰(302)、第二法兰(303)、固定螺丝钉(304)、除菌层(305)和活性炭层(306)，管体(301)外表面的一侧固定连接有第一法兰(302)，管体(301)外表面的另一侧固定连接有第二法兰(303)，第一法兰(302)和第二法兰(303)的内部均螺纹连接有固定螺丝钉(304)，第一法兰(302)通过固定螺丝钉(304)与第一处理桶(1)固定连接，第二法兰(303)通过固定螺丝钉(304)与第二处理桶(2)固定连接，管体(301)内部靠近第一法兰(302)的一侧固定连接有除菌层(305)，管体(301)内部靠近第二法兰(303)的一侧固定连接有活动炭层(306)。
2.根据权利要求1所述的一种可回收羽绒的羽绒加工污水处理装置，其特征在于：所述第一处理桶(1)的内部固定连接有隔板(6)，隔板(6)的上方开设有过滤孔(7)，第一隔板(6)把第一处理桶(1)的内腔分割为隔离腔(8)和第一处理腔(9)。
3.根据权利要求2所述的一种可回收羽绒的羽绒加工污水处理装置，其特征在于：所述隔离腔(8)的顶部开设有进水孔(10)，进水孔(10)的内部固定连接有进水管(11)，隔离腔(8)的底部开设有回收孔(12)，回收孔(12)的内部固定连接有回收管(13)，回收管(13)上设置有密封阀门。
4.根据权利要求2所述的一种可回收羽绒的羽绒加工污水处理装置，其特征在于：所述隔离腔(8)的内部套接有压板(14)，压板(14)顶部的中心处固定连接有第一伸缩杆(15)，第一伸缩杆(15)的顶部固定连接有支撑架(16)。
5.根据权利要求2所述的一种可回收羽绒的羽绒加工污水处理装置，其特征在于：所述第一处理腔(9)的内部套接有第一打捞网(17)，第一打捞网(17)顶部的中心处固定连接有第二伸缩杆(18)，第二伸缩杆(18)的顶部与支撑架(16)固定连接。
6.根据权利要求1所述的一种可回收羽绒的羽绒加工污水处理装置，其特征在于：所述第二处理桶(2)的内部固定连接有过滤网(19)，过滤网(19)把第二处理桶(2)的内部分割为第二处理腔(20)和回收腔(21)。
7.根据权利要求6所述的一种可回收羽绒的羽绒加工污水处理装置，其特征在于：所述第二处理腔(20)的内部套接有第二打捞网(22)，第二打捞网(22)顶部的中心处固定连接有第三伸缩杆(23)，第三伸缩杆(23)的顶部与支撑架(16)固定连接。
8.根据权利要求6所述的一种可回收羽绒的羽绒加工污水处理装置，其特征在于：所述回收腔(21)远离第二处理腔(20)一侧的底部开设有出液口(24)，出液口(24)的内部固定连接有出液管(25)。
9.根据权利要求8所述的一种可回收羽绒的羽绒加工污水处理装置，其特征在于：所述出液管(25)的上设置有阀门(26)，出液管(25)远离出液口(24)的一侧固定连接有滤芯(27)。
说明书
一种可回收羽绒的羽绒加工污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种可回收羽绒的羽绒加工污水处理装置。
背景技术
羽绒是长在鹅、鸭的腹部，成芦花朵状的绒毛，成片状的叫羽毛，由于羽绒是一种动物性蛋白质纤维，比棉花保温性高，且羽绒球状纤维上密布千万个三角形的细小气孔，能随气温变化而收缩膨胀，产生调温功能，可吸收人体散发流动的热气，隔绝外界冷空气的入侵，在羽绒加工的时候会产生很多污水，因此需要使用到羽绒加工污水处理装置来进行污水处理。但是，市场上常见的羽绒加工污水处理装置都存在着一系列缺陷，比如羽绒加工污水中会含有大量的羽绒，而普通的污水处理装置对于羽绒的过滤效果不好，不便于对活性炭进行更换的问题，这些问题的存在都影响了市场上羽绒加工污水处理装置的使用，满足不了使用的需求，为此，我们提出一种可回收羽绒的羽绒加工污水处理装置。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种可回收羽绒的羽绒加工污水处理装置，具备污水处理效果好和便于回收羽绒等优点，解决了传统的污水处理设备回收羽绒效果较差的问题。
(二)技术方案
为实现上述污水处理效果好和便于回收羽绒的目的，本发明提供如下技术方案：一种可回收羽绒的羽绒加工污水处理装置，包括第一处理桶、第二处理桶和连接机构，所述第一处理桶和第二处理桶并排设置，第一处理桶靠近第二处理桶一侧的底部开设有第一连通口，第二处理桶靠近第一处理桶一侧的底部开设有第二连通口，第一处理桶和第二处理桶通过连接机构固定连接，且连接机构的内腔与第一连通口和第二连通口相连通，连接机构包括管体、第一法兰、第二法兰、固定螺丝钉、除菌层和活性炭层，管体外表面的一侧固定连接有第一法兰，管体外表面的另一侧固定连接有第二法兰，第一法兰和第二法兰的内部均螺纹连接有固定螺丝钉，第一法兰通过固定螺丝钉与第一处理桶固定连接，第二法兰通过固定螺丝钉与第二处理桶固定连接，管体内部靠近第一法兰的一侧固定连接有除菌层，管体内部靠近第二法兰的一侧固定连接有活动炭层。
优选的，所述第一处理桶的内部固定连接有隔板，隔板的上方开设有过滤孔，第一隔板把第一处理桶的内腔分割为隔离腔和第一处理腔。
优选的，所述隔离腔的顶部开设有进水孔，进水孔的内部固定连接有进水管，隔离腔的底部开设有回收孔，回收孔的内部固定连接有回收管，回收管上设置有密封阀门。
优选的，所述隔离腔的顶部开设有进水孔，进水孔的内部固定连接有进水管，隔离腔的底部开设有回收孔，回收孔的内部固定连接有回收管，回收管上设置有密封阀门
优选的，所述第一处理腔的内部套接有第一打捞网，第一打捞网顶部的中心处固定连接有第二伸缩杆，第二伸缩杆的顶部与支撑架固定连接。
优选的，所述第二处理桶的内部固定连接有过滤网，过滤网把第二处理桶的内部分割为第二处理腔和回收腔。
优选的，所述第二处理腔的内部套接有第二打捞网，第二打捞网顶部的中心处固定连接有第三伸缩杆，第三伸缩杆的顶部与支撑架固定连接。
优选的，所述回收腔远离第二处理腔一侧的底部开设有出液口，出液口的内部固定连接有出液管。
优选的，所述出液管的上设置有阀门，出液管远离出液口的一侧固定连接有滤芯。
(三)有益效果
与现有技术相比，本发明提供了一种可回收羽绒的羽绒加工污水处理装置，具备以下有益效果：
1、该可回收羽绒的羽绒加工污水处理装置，通过隔板把第一处理桶的内腔分割为隔离腔和第一处理腔，而隔板上设置有过滤孔，污水可以通过过滤孔进入到第一处理腔的内部，而把羽绒隔离到隔离腔的内部，在第一处理腔的内部进行第一级污水处理，通过第一伸缩管下压压板，可以使隔离腔内部的羽绒压到回收管附近，进而通过回收管对羽绒进行回收，实现了第一级回收，而部分羽绒从过滤孔进入到第一处理腔的内部，可以通过第一打捞网进行打捞，平时第一打捞网在第一处理腔的底部，当需要打捞时，第二伸缩杆拉动第一打捞网向上移动，进而可以对污水中的羽绒进行第二级回收，实现了回收效果好的目的，部分羽绒会从连接机构进入到第二处理腔的内部，同理第二打捞网可以对第二处理腔内部的羽绒进行打捞，通过多级过滤羽绒，多次打捞，实现了打捞彻底的目的。
2、该可回收羽绒的羽绒加工污水处理装置，通过设置连接机构，并在连接机构的内部设置除菌层和活动炭层，可以对进入到第二处理腔内部的水体进行进一步的处理，通过法兰和固定螺丝钉，可以把连接机构和两个处理桶连接，同时方便更换除菌层和活性炭层，实现了更换方便的目的，同时在出液管的内部设置滤芯，可以对水做最终的处理，实现了处理效果好的目的。
