申请日2018.10.24
公开(公告)日2019.01.04
IPC分类号C02F3/02
摘要
本发明公开了一种均匀曝气增氧促活的餐饮废水处理设备，其结构包括：处理装置、上盖、手把、法兰盘、出水管、支撑管、废水管、支撑框架、连接管，处理装置的上表面与上盖的下表面相贴合，处理装置包括外壳、支撑杆、出流口、填料器、促氧脱落装置、入水口，产生的有益效果是：在生物膜生长管与反应管的作用下，提高水的压力，使水的冲刷力提高，有效降低堵塞的概率，在脱落器的作用下，有效的疏通填料，能够将老化的生物膜脱落，有效提高新生的生物膜的生长空间，在曝气器的作用下，能够有效的均匀供应氧气，使生物膜的供氧充分，提高生物膜的生长力，促进生物膜的活性，有效的提高生物膜对餐饮废水的处理效果。
权利要求书

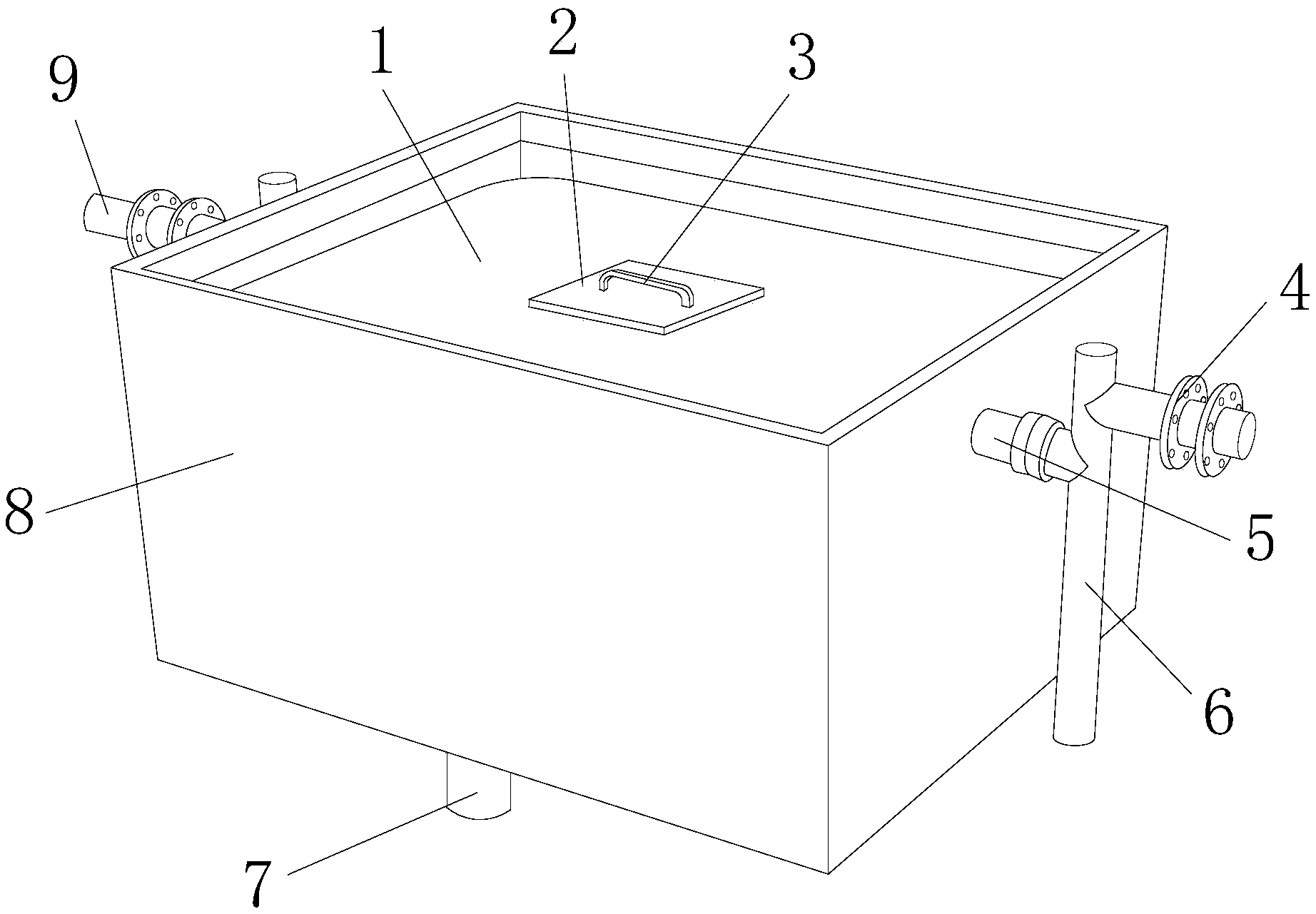

1.一种均匀曝气增氧促活的餐饮废水处理设备，其结构包括：处理装置(1)、上盖(2)、手把(3)、法兰盘(4)、出水管(5)、支撑管(6)、废水管(7)、支撑框架(8)、连接管(9)，其特征在于：
所述处理装置(1)的上表面与上盖(2)的下表面相贴合，所述上盖(2)的上方通过螺栓固定有手把(3)，所述法兰盘(4)的内表面与连接管(9)的外表面相贴合，所述出水管(5)的左端嵌套于支撑框架(8)上并且分别设于其两侧，所述支撑管(6)上端的四分之一处连接有出水管(5)，所述废水管(7)的上端嵌套于处理装置(1)的下方，所述支撑框架(8)的内表面与处理装置(1)的外表面相贴合;
所述处理装置(1)包括外壳(101)、支撑杆(102)、出流口(103)、填料器(104)、促氧脱落装置(105)、入水口(106);
所述外壳(101)内侧的上端嵌套有支撑杆(102)，所述出流口(103)贯穿于外壳(101)的两侧，所述填料器(104)的上端镶嵌有支撑杆(102)，所述促氧脱落装置(105)设于填料器(104)的下方，所述入水口(106)与促氧脱落装置(105)在同一轴线上。
2.根据权利要求1所述的一种均匀曝气增氧促活的餐饮废水处理设备，其特征在于：所述填料器(104)由生物膜生长管(1041)、填料主体(1042)、反应管(1043)组成，所述生物膜生长管(1041)嵌套于填料主体(1042)内，所述填料主体(1042)内镶嵌有反应管(1043)，所述反应管(1043)的下端与填料主体(1042)的上端相连接并且贯穿于填料主体(1042)内。
3.根据权利要求1所述的一种均匀曝气增氧促活的餐饮废水处理设备，其特征在于：所述促氧脱落装置(105)由气管(1051)、控制器组(1052)、脱落器(1053)组成，所述气管(1051)左端嵌套于控制器组(1052)内，所述控制器组(1052)的上方设有有脱落器(1053)。
4.根据权利要求3所述的一种均匀曝气增氧促活的餐饮废水处理设备，其特征在于：所述脱落器(1053)由分离主管(10531)、曝气器(10532)、分离次管(10533)组成，所述分离主管(10531)的两侧设有曝气器(10532)，所述曝气器(10532)设于分离次管(10533)的两侧，所述分离次管(10533)嵌套于分离主管(10531)并且在同一轴线上。
5.根据权利要求4所述的一种均匀曝气增氧促活的餐饮废水处理设备，其特征在于：所述曝气器(10532)由通气管(105321)、曝气管主体(105322)、主分离板(105323)、第一分离板(105324)、第二分离板(105325)、第三分离板(105326)组成，所述通气管(105321)贯穿于曝气管主体(105322)内，所述曝气管主体(105322)的左端设有主分离板(105323)，所述主分离板(105323)的上下侧设有第一分离板(105324)，所述第一分离板(105324)与第二分离板(105325)相平行，所述第二分离板(105325)嵌套于第三分离板(105326)内，所述第三分离板(105326)与曝气管主体(105322)为一体化结构。
6.根据权利要求4所述的一种均匀曝气增氧促活的餐饮废水处理设备，其特征在于：所述分离次管(10533)由脱落孔(105331)、顶块(105332)组成，所述脱落孔(105331)贯穿于顶块(105332)的两侧，所述顶块(105332)的两侧与法线呈三十度。
说明书
一种均匀曝气增氧促活的餐饮废水处理设备
技术领域
本发明涉及废水处理领域，具体的是一种均匀曝气增氧促活的餐饮废水处理设备。
背景技术
餐饮废水主要是餐饮行业在营业过程中产生的各种废水的混合，包括洗菜、淘米、烹饪煮饭和洗刷碗筷过程中产生的潲水、泔水，其中餐饮废水一般采用生物接触氧化法，其中是在处理设备中填充填料，在充氧的污水以一定流速经填料上的生物膜时，被生物膜上的微生物摄取利用，从而将污水中的污染物去除。
但是其中的反应主要通过填料与餐饮废水的接触来进行处理，由于餐饮废水中含有大量的悬浮物，其中悬浮物为食物碎屑，其中填料易被堵塞，导致其处理相对比较困难，容易使局部出现死角，死角阻碍了曝气，导致曝气不均匀，引起填料上供养不足，使生物膜产生缺氧现象，微生物难以被摄取利用，影响了餐饮废水的处理效果。
发明内容
针对现有技术存在的不足，本发明目的是提供一种均匀曝气增氧促活的餐饮废水处理设备，以解决目前其中的反应主要通过填料与餐饮废水的接触来进行处理，由于餐饮废水中含有大量的悬浮物，其中悬浮物为食物碎屑，其中填料易被堵塞，导致其处理相对比较困难，容易使局部出现死角，死角阻碍了曝气，导致曝气不均匀，引起填料上供养不足，使生物膜产生缺氧现象，微生物难以被摄取利用，影响了餐饮废水的处理效果的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种均匀曝气增氧促活的餐饮废水处理设备，其结构包括：处理装置、上盖、手把、法兰盘、出水管、支撑管、废水管、支撑框架、连接管，所述处理装置的上表面与上盖的下表面相贴合，所述上盖的上方通过螺栓固定有手把，所述法兰盘的内表面与连接管的外表面相贴合，所述出水管的左端嵌套于支撑框架上并且分别设于其两侧，所述支撑管上端的四分之一处连接有出水管，所述废水管的上端嵌套于处理装置的下方，所述支撑框架的内表面与处理装置的外表面相贴合，所述处理装置包括外壳、支撑杆、出流口、填料器、促氧脱落装置、入水口，所述外壳内侧的上端嵌套有支撑杆，所述出流口贯穿于外壳的两侧，所述填料器的上端镶嵌有支撑杆，所述促氧脱落装置设于填料器的下方，所述入水口与促氧脱落装置在同一轴线上。
为优化上述技术方案，进一步采取的措施为：
作为优选方式，所述填料器由生物膜生长管、填料主体、反应管组成，所述生物膜生长管嵌套于填料主体内，所述填料主体内镶嵌有反应管，所述反应管的下端与填料主体的上端相连接并且贯穿于填料主体内，所述生物膜生长管的直径比反应管大，有利于提高生物膜的生长，有效的增加生物膜生长的面积，提高生物膜净化有机餐饮废水的效果。
作为优选方式，所述促氧脱落装置由气管、控制器组、脱落器组成，所述气管左端嵌套于控制器组内，所述控制器组的上方设有有脱落器。
作为优选方式，所述脱落器由分离主管、曝气器、分离次管组成，所述分离主管的两侧设有曝气器，所述曝气器设于分离次管的两侧，所述分离次管嵌套于分离主管并且在同一轴线上，所述分离主管的直径大于分离次管，在工作前，分离次管在分离主管的内部。
作为优选方式，所述曝气器由通气管、曝气管主体、主分离板、第一分离板、第二分离板、第三分离板组成，所述通气管贯穿于曝气管主体内，所述曝气管主体的左端设有主分离板，所述主分离板的上下侧设有第一分离板，所述第一分离板与第二分离板相平行，所述第二分离板嵌套于第三分离板内，所述第三分离板与曝气管主体为一体化结构，所述在曝气管主体将填料疏通后，能够对通气管内进行充气，在主分离板、第一分离板、第二分离板和第三分离板的作用下，将氧气向内冲击，使其内部老化的生物膜能够脱落填料器。
作为优选方式，所述分离次管由脱落孔、顶块组成，所述脱落孔贯穿于顶块的两侧，所述顶块的两侧与法线呈三十度，所述顶块能够将堵塞在填料器上的食物碎屑疏通。
作为优选方式，所述生物膜生长管的直径比分离主管大3cm，并且能够相互配合，有效的疏通堵塞，并且能够均匀的提供氧气，提高生物膜对餐饮废水的处理能力。
有益效果
本发明一种均匀曝气增氧促活的餐饮废水处理设备，先将餐饮废水通入废水管内，通过入水口通入外壳内，在填料器内的生物膜的作用下进行净化废水，当餐饮废水中的食物碎屑堵塞住填料器时，通过促氧脱落装置的控制器组控制脱落器开始上升，使分离主管和分离次管上升疏通填料器，此时在气管的作用下进行供氧，在供氧时，由于内部的气压大于外界的水压，使曝气器向外伸出，在主分离板、地刺分离板、第二分离板和第三分离板的作用下，使其均匀进行曝气，有效提高生物膜的生长，提高生物膜的活性，并且能够将老化的生物膜喷落，有利于新生的生物膜进行生长，提高生物膜的处理效果，在脱落孔和顶块的作用下，能够有效的降低食物碎屑堵塞的助力，提高疏通的能力，并且在生物膜生长管与反应管相互连接，在废水通路时，使其通路的直径变小，提高水的冲刷能力，有效的降低堵塞的概率。
产生的有益效果是：在生物膜生长管与反应管的作用下，提高水的压力，使水的冲刷力提高，有效降低堵塞的概率，在脱落器的作用下，有效的疏通填料，能够将老化的生物膜脱落，有效提高新生的生物膜的生长空间，在曝气器的作用下，能够有效的均匀供应氧气，使生物膜的供氧充分，提高生物膜的生长力，促进生物膜的活性，有效的提高生物膜对餐饮废水的处理效果。
