申请日2018.10.25
公开(公告)日2019.01.15
IPC分类号C02F9/14
摘要
本发明公开了一种节能环保工厂垃圾废水处理器，包括废水处理箱，所述废水处理箱内部设置有初级处理池和二级处理池，所述初级处理池外侧固定连接有支撑架，所述支撑架顶部固定连接有输液管安装座，所述输液管安装座顶部固定连接有垃圾废水进液罐，所述垃圾废水进液罐顶部设置有进水口，所述垃圾废水进液罐内部设置有下水管，所述下水管表面设置有螺旋管，所述垃圾废水进液罐内部设置有污水腔，本发明涉及节能环保技术领域。该节能环保工厂垃圾废水处理器，达到了废水过滤处理除油的目的，对工厂排出废水进行多级有效的净化处理，净化效率高，生物填料除去废水中的有机物等大分子物质，本装置结构简单，成本低廉，有效的防止环境污染。
权利要求书

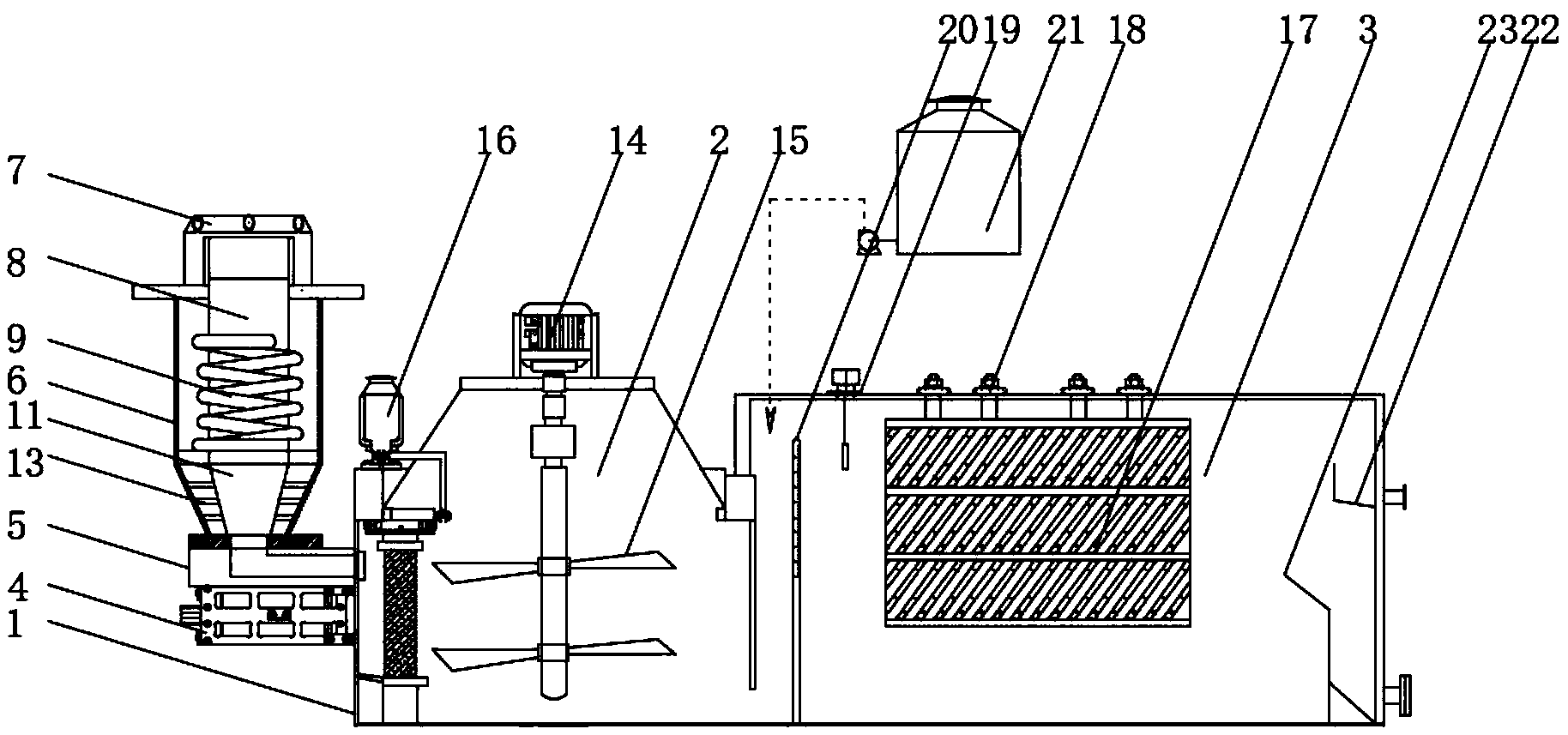

1.一种节能环保工厂垃圾废水处理器，包括废水处理箱(1)，其特征在于：所述废水处理箱(1)内部设置有初级处理池(2)和二级处理池(3)，所述初级处理池(2)外侧固定连接有支撑架(4)，所述支撑架(4)顶部固定连接有输液管安装座(5)，所述输液管安装座(5)顶部固定连接有垃圾废水进液罐(6)，所述垃圾废水进液罐(6)顶部设置有进水口(7)，所述垃圾废水进液罐(6)内部设置有下水管(8)，所述下水管(8)表面设置有螺旋管(9)，所述垃圾废水进液罐(6)内部设置有污水腔(10)，所述螺旋管(9)位于污水腔(10)底部开设有进水口，所述螺旋管(9)顶部设置有出水口，所述螺旋管(9)顶部与下水管(8)连通，所述下水管(8)底部设置有排出锥形腔(11)，所述排出锥形腔(11)底部通过导液管与初级处理池(2)连通，所述初级处理池(2)顶部设置有搅拌电机(14)，所述搅拌电机(14)输出轴安装有搅拌器(15)，所述初级处理池(2)顶部靠近垃圾废水进液罐(6)的一侧设置有生物处理液罐(16)，所述生物处理液罐(16)底部通过导液管与初级处理池(2)连通，所述搅拌器(15)位于初级处理池(2)内部，所述二级处理池(3)内部设置有油水分离器栅格(17)，所述油水分离器栅格(17)顶部通过固定杆架(18)与废水处理箱(1)顶部固定连接，所述固定杆架(18)位于废水处理箱(1)外侧设置有安装螺母，所述废水处理箱(1)外侧设置有装酸罐(21)，所述装酸罐(21)通过导液泵与废水处理箱(1)连通。
2.根据权利要求1所述的一种节能环保工厂垃圾废水处理器，其特征在于：所述初级处理池(2)内部靠近垃圾废水进液罐(6)一侧设置有过滤网。
3.根据权利要求1所述的一种节能环保工厂垃圾废水处理器，其特征在于：所述垃圾废水进液罐(6)底部设置有底座(12)，所述垃圾废水进液罐(6)内部位于排出锥形腔(11)外侧设置有加固架(13)。
4.根据权利要求1所述的一种节能环保工厂垃圾废水处理器，其特征在于：所述油水分离器栅格(17)包括栅格板(171)，所述栅格板(171)内部设置有分离槽(172)，所述分离槽(172)之间设置有油水分离网(173)，所述分离槽(172)中部设置有固定架(174)，所述分离槽(172)和油水分离网(173)中部开设有圆孔(175)。
5.根据权利要求4所述的一种节能环保工厂垃圾废水处理器，其特征在于：所述栅格板(171)两侧开设有安装槽(176)。
6.根据权利要求1所述的一种节能环保工厂垃圾废水处理器，其特征在于：所述二级处理池(3)后侧设置有排污挡板(23)，所述二级处理池(3)内壁上车设置有泡沫分离挡板(22)，所述泡沫分离挡板(22)和排污挡板(23)外侧均设置有排污口。
7.根据权利要求1所述的一种节能环保工厂垃圾废水处理器，其特征在于：所述二级处理池(3)靠近初级处理池(2)的一侧安装有PH值检测器(19)。
8.根据权利要求1所述的一种节能环保工厂垃圾废水处理器，其特征在于：所述二级处理池(3)靠近初级处理池(2)底部设置有水位柱(20)。
9.根据权利要求5所述的一种节能环保工厂垃圾废水处理器，其特征在于：所述油水分离器栅格(17)之间设置有栅格安装架(24)。
10.根据权利要求9所述的一种节能环保工厂垃圾废水处理器，其特征在于：所述栅格板(171)通过安装槽(176)与栅格安装架(24)固定连接。
说明书
一种节能环保工厂垃圾废水处理器
技术领域
本发明涉及节能环保技术领域，具体为一种节能环保工厂垃圾废水处理器。
背景技术
现有的化工厂废水中，很多都是富含有氮、磷、无机盐等物质，现有的处理方法是通过添加化学物品进行中和，但是这样会造成成本较高，对于小型化工厂难以承受的局面。因此有时会遇到化工厂违反法律法规私自排行未经处理的废水，这些废水进入公共水源后会造成富营养化的后果，为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，现在需要一种操作简单，设备成本低的污水处理设备，防止环境被破坏，响应国家节能环保的号召。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种节能环保工厂垃圾废水处理器，解决了污水处理设备操作复杂，设备成本低，单级过滤不完全的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种节能环保工厂垃圾废水处理器，包括废水处理箱，所述废水处理箱内部设置有初级处理池和二级处理池，所述初级处理池外侧固定连接有支撑架，所述支撑架顶部固定连接有输液管安装座，所述输液管安装座顶部固定连接有垃圾废水进液罐，所述垃圾废水进液罐顶部设置有进水口，所述垃圾废水进液罐内部设置有下水管，所述下水管表面设置有螺旋管，所述垃圾废水进液罐内部设置有污水腔，所述螺旋管位于污水腔底部开设有进水口，所述螺旋管顶部设置有出水口，所述螺旋管顶部与下水管连通，所述下水管底部设置有排出锥形腔，所述排出锥形腔底部通过导液管与初级处理池连通，所述初级处理池顶部设置有搅拌电机，所述搅拌电机输出轴安装有搅拌器，所述初级处理池顶部靠近垃圾废水进液罐的一侧设置有生物处理液罐，所述生物处理液罐底部通过导液管与初级处理池连通，所述搅拌器位于初级处理池内部，所述二级处理池内部设置有油水分离器栅格，所述油水分离器栅格顶部通过固定杆架与废水处理箱顶部固定连接，所述固定杆架位于废水处理箱外侧设置有安装螺母，所述废水处理箱外侧设置有装酸罐，所述装酸罐通过导液泵与废水处理箱连通。
优选的，所述初级处理池内部靠近垃圾废水进液罐一侧设置有过滤网。
优选的，所述垃圾废水进液罐底部设置有底座，所述垃圾废水进液罐内部位于排出锥形腔外侧设置有加固架。
优选的，所述油水分离器栅格包括栅格板，所述栅格板内部设置有分离槽，所述分离槽之间设置有油水分离网，所述分离槽中部设置有固定架，所述分离槽和油水分离网中部开设有圆孔。
优选的，所述栅格板两侧开设有安装槽。
优选的，所述二级处理池后侧设置有排污挡板，所述二级处理池内壁上车设置有泡沫分离挡板，所述泡沫分离挡板和排污挡板外侧均设置有排污口。
优选的，所述二级处理池靠近初级处理池的一侧安装有PH值检测器。
优选的，所述二级处理池靠近初级处理池底部设置有水位柱。
优选的，所述油水分离器栅格之间设置有栅格安装架。
优选的，所述栅格板通过安装槽与栅格安装架固定连接。
(三)有益效果
本发明提供了一种节能环保工厂垃圾废水处理器。具备以下有益效果：
(1)、该节能环保工厂垃圾废水处理器，工厂垃圾废水通过进水口进入垃圾废水进液罐，垃圾废水进液罐内部的下水管通过螺旋管底部进水，一些污泥会沉淀在污水腔无法进入下水管，下水管内污水通过排出锥形腔将污水排入初级处理池，初级处理池在进水口设置了过滤网，可以过滤一部分的垃圾，初级处理池顶部的生物处理液罐往初级处理池内部注入废水处理专用的微生物，通过搅拌电机带动搅拌器对初级处理池内部的污水进行搅拌，让废水处理专用的微生物可以均匀的混合在污水中，二级处理池内部设置的油水分离器栅格采用油水的比重不同，对污水中的油进行过滤、沉淀和浮升处理，从而达到废水过滤处理除油的目的，对工厂排出废水进行多级有效的净化处理，净化效率高，生物填料除去废水中的有机物等大分子物质，提高过滤效率，本装置结构简单，成本低廉，有效的防止环境污染，实现节能环保，更加的可靠。
(2)、该节能环保工厂垃圾废水处理器，通过往废水中加入酸液可以平衡废水中的PH值，通过PH值检测器可以实时监测废水中的PH值，二级处理池后侧还设置了排污挡板和泡沫分离挡板，有效的防止底部污染污泥排出，可以将废水上方的泡沫排出。
