申请日2018.08.16
公开(公告)日2018.12.18
IPC分类号C02F9/08; C02F103/42; C02F1/32
摘要
本发明公开了一种婴幼儿泳池无药一体化水处理器，包括底座、循环水泵、砂缸、AOT灭菌设备和智能控制系统;循环水进水管连通循环水泵的进水口，循环水泵的出水口与砂缸的进水口连通，砂缸的出水口与AOT灭菌设备的进水口连通，AOT灭菌设备的出水口连通有循环水出水管;泵出水口外接头与砂缸进水口外接头之间的管路上设置有第一压力传送器，砂缸出水口外接头与AOT灭菌设备的进水口之间的管路上设置有第二压力传送器;AOT灭菌设备上设置有光照传感器;第一压力传送器、第二压力传送器和光照传感器与智能控制系统电连接。本发明光催化氧化AOT杀菌技术不添加任何化学药剂，可以把水中有害物质彻底分解成水和二氧化碳，无二次污染物，杀菌过程安全高效。
权利要求书

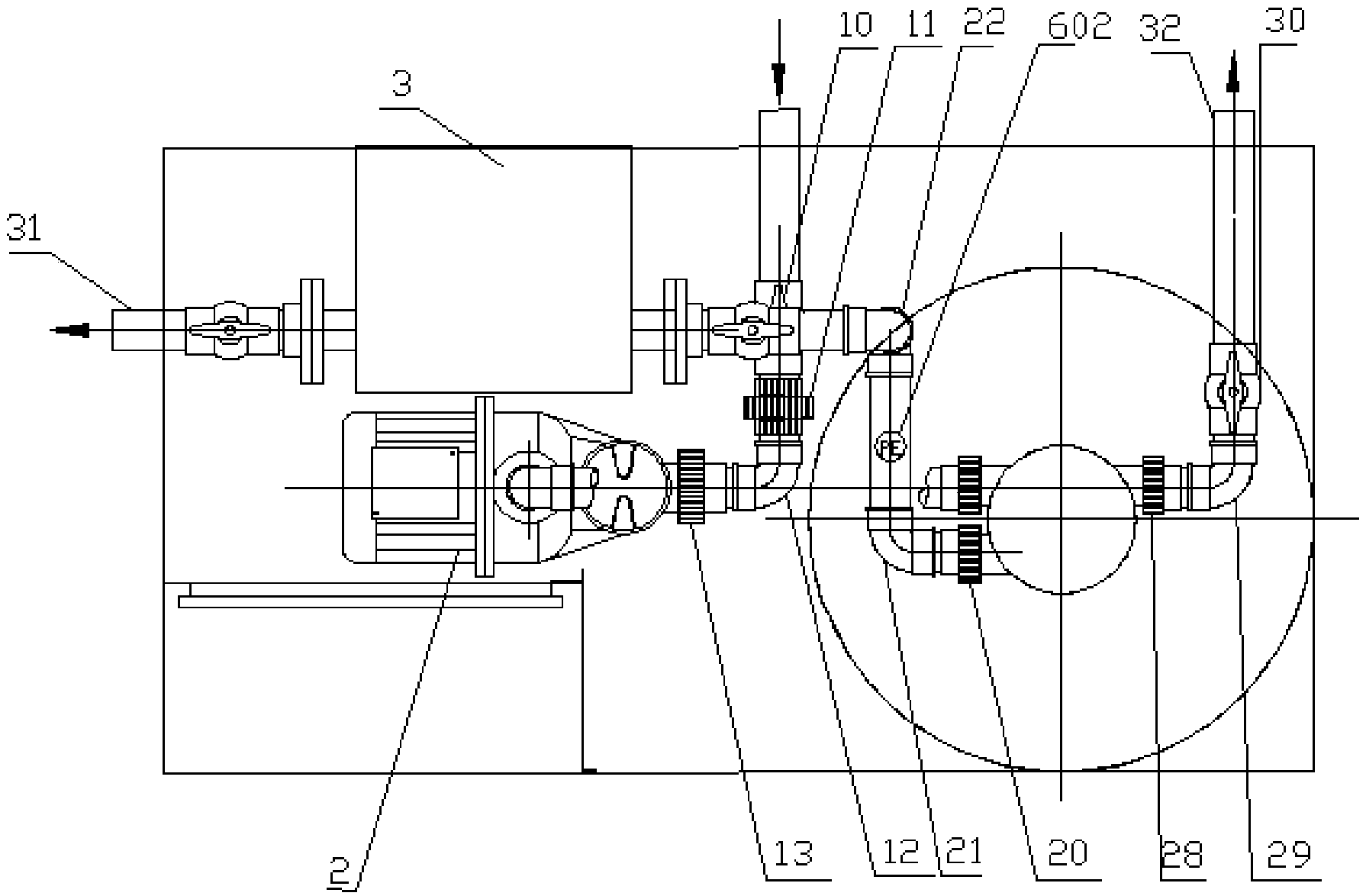

1.一种婴幼儿泳池无药一体化水处理器，其特征在于：包括底座(1)、循环水泵(2)、砂缸(4)、AOT灭菌设备(3)和智能控制系统(8)，所述循环水泵(2)和砂缸(4)设置在所述底座(1)上;所述循环水泵(2)上设置有泵进水口外接头(13)和泵出水口外接头(14)，所述砂缸(4)上设置有砂缸进水口外接头(19)、砂缸出水口外接头(20)和砂缸反冲洗排水口外接头(28);所述循环水泵(2)的泵进水口外接头(13)连通有循环水进水管(9)，循环水泵(2)的泵出水口外接头(14)与所述砂缸(4)的砂缸进水口外接头(19)连通，砂缸(4)的砂缸出水口外接头(20)连通所述AOT灭菌设备(3)的进水口，AOT灭菌设备(3)的出水口连通有循环水出水管(31);所述砂缸(4)的砂缸反冲洗排水口外接头(28)接通有反冲洗排水管(32);所述泵出水口外接头(14)与砂缸进水口外接头(19)之间的管路上设置有第一压力传送器(601)，所述砂缸出水口外接头(20)与AOT灭菌设备(3)的进水口之间的管路上设置有第二压力传送器(602);所述AOT灭菌设备(3)上设置有光照传感器(7);所述第一压力传送器(601)、第二压力传送器(602)和光照传感器(7)与所述智能控制系统(8)电连接。
2.根据权利要求1所述的婴幼儿泳池无药一体化水处理器，其特征在于：所述泵出水口外接头(14)与砂缸进水口外接头(19)之间通过管路依次连通有流量调节阀(15)、泵出水管阀门(16)、泵出水管活接(17)和泵出水管90度弯头(18)。
3.根据权利要求1所述的婴幼儿泳池无药一体化水处理器，其特征在于：所述砂缸出水口外接头(19)与AOT灭菌设备(3)的进水口之间通过管路依次连通有砂缸出水管90度弯头A(21)、砂缸出水管90度弯头B(22)、砂缸出水管90度弯头C(23)和AOT进水管阀门(24)，所述AOT进水管阀门(24)与AOT灭菌设备(3)的进水口之间设置有AOT进水口法兰(25)。
4.根据权利要求1所述的婴幼儿泳池无药一体化水处理器，其特征在于：所述循环水出水管(31)上设置有AOT出水口阀门(27)，所述AOT出水口阀门(27)与AOT灭菌设备(3)的出水口之间设置有AOT出水口法兰(26)。
5.根据权利要求1所述的婴幼儿泳池无药一体化水处理器，其特征在于：所述AOT灭菌设备(3)的出水口上连通的管路上设置有多功能水质监测装置(33)，所述多功能水质监测装置(33)与所述智能控制系统(8)电连接。
6.根据权利要求1所述的婴幼儿泳池无药一体化水处理器，其特征在于：所述砂缸反冲洗排水口外接头(28)连接所述反冲洗排水管(32)后，在反冲洗排水管(32)上依次设置有砂缸反冲洗管90度弯头(29)和砂缸反冲洗管阀门(30)。
7.根据权利要求1所述的婴幼儿泳池无药一体化水处理器，其特征在于：所述泵进水口外接头(13)连接所述循环水进水管(9)后，在循环水进水管(9)上依次设置有泵进水管90度弯头(12)、泵进水管活接(11)和泵进水管阀门(10)。
8.根据权利要求1所述的婴幼儿泳池无药一体化水处理器，其特征在于：所述泵出水口外接头(14)与砂缸进水口外接头(19)之间的管路上设置有流量计(34)，所述流量计(34)与所述智能控制系统(8)电连接。
9.根据权利要求1所述的婴幼儿泳池无药一体化水处理器，其特征在于：所述AOT灭菌设备(3)为单管AOT灭菌设备、双管AOT灭菌设备或多管AOT灭菌设备。
10.根据权利要求1所述的婴幼儿泳池无药一体化水处理器，其特征在于：所述底座(1)上罩设有外壳(5)，所述外壳(5)将所述循环水泵(2)、砂缸(4)和AOT灭菌设备(3)罩设在内部，所述智能控制系统(8)设置在外壳(5)上。
说明书
一种婴幼儿泳池无药一体化水处理器
技术领域
本发明涉及水处理器领域，尤其涉及一种婴幼儿泳池无药一体化水处理器。
背景技术
目前婴幼儿泳池循环水处理的一般流程是通过毛发过滤器，循环水泵，砂缸过滤器，消毒灭菌设备各个单独单元处理，占用机房面积大，成本高，且运行管理复杂。消毒灭菌设备一般采用液氯，臭氧和紫外。液氯消毒气味刺鼻，对婴幼儿眼皮肤有一定刺激，且氯消毒会产生“三致”作用的消毒副产物;臭氧消毒技术控制要求高，本身有毒性，稍过量或泄露便有中毒的危险;紫外消毒消毒效果仅能作用在光辐射到的地方，消毒不完全。
所以现急需一种婴幼儿泳池无药一体化水处理器，以光催化氧化AOT杀菌技术为核心，占地面积少，操作简单，在提供更高效安全的消毒服务基础上，还能大大节约投资和运行成本。
发明内容
本发明的目的是提供一种婴幼儿泳池无药一体化水处理器，解决现有的婴幼儿泳池循环水处理成本高，且运行管理复杂，消毒效果不好的问题。
为解决上述技术问题，本发明采用如下技术方案：
本发明一种婴幼儿泳池无药一体化水处理器，包括底座、循环水泵、砂缸、AOT灭菌设备和智能控制系统，所述循环水泵和砂缸设置在所述底座上;所述循环水泵上设置有泵进水口外接头和泵出水口外接头，所述砂缸上设置有砂缸进水口外接头、砂缸出水口外接头和砂缸反冲洗排水口外接头;所述循环水泵的泵进水口外接头连通有循环水进水管，循环水泵的泵出水口外接头与所述砂缸的砂缸进水口外接头连通，砂缸的砂缸出水口外接头连通所述AOT灭菌设备的进水口，AOT灭菌设备的出水口连通有循环水出水管;所述砂缸的砂缸反冲洗排水口外接头接通有反冲洗排水管;所述泵出水口外接头与砂缸进水口外接头之间的管路上设置有第一压力传送器，所述砂缸出水口外接头与AOT灭菌设备的进水口之间的管路上设置有第二压力传送器;所述AOT灭菌设备上设置有光照传感器;所述第一压力传送器、第二压力传送器和光照传感器与所述智能控制系统电连接。
进一步的，所述泵出水口外接头与砂缸进水口外接头之间通过管路依次连通有流量调节阀、泵出水管阀门、泵出水管活接和泵出水管90度弯头。
再进一步的，所述砂缸出水口外接头与AOT灭菌设备的进水口之间通过管路依次连通有砂缸出水管90度弯头A、砂缸出水管90度弯头B、砂缸出水管90度弯头C和AOT进水管阀门，所述AOT进水管阀门与AOT灭菌设备的进水口之间设置有AOT进水口法兰。
再进一步的，所述循环水出水管上设置有AOT出水口阀门，所述AOT出水口阀门与AOT灭菌设备的出水口之间设置有AOT出水口法兰。
再进一步的，所述AOT灭菌设备的出水口上连通的管路上设置有多功能水质监测装置，所述多功能水质监测装置与所述智能控制系统电连接。
再进一步的，所述砂缸反冲洗排水口外接头连接所述反冲洗排水管后，在反冲洗排水管上依次设置有砂缸反冲洗管90度弯头和砂缸反冲洗管阀门。
再进一步的，所述泵进水口外接头连接所述循环水进水管后，在循环水进水管上依次设置有泵进水管90度弯头、泵进水管活接和泵进水管阀门。
再进一步的，所述泵出水口外接头与砂缸进水口外接头之间的管路上设置有流量计，所述流量计与所述智能控制系统电连接。
再进一步的，所述AOT灭菌设备为单管AOT灭菌设备、双管AOT灭菌设备或多管AOT灭菌设备。
再进一步的，所述底座上罩设有外壳，所述外壳将所述循环水泵、砂缸和AOT灭菌设备罩设在内部，所述智能控制系统设置在外壳上
与现有技术相比，本发明的有益技术效果如下：
本发明通过循环水泵连接循环水进水管，循环水泵的出水管连接砂缸的过滤器进水管，砂缸的进水管及出水管上安装压力变送器，通过智能控制系统界面监测砂缸压力变化，达到砂缸设定压差后，自动进行反冲洗;砂缸的过滤器出水管连接AOT灭菌设备，AOT灭菌设备上安装光照传感器，通过智能控制系统界面监测AOT灭菌设备内灯管光源衰减程度及工作时间，及时进行灯管的更换;AOT灭菌设备连接循环水处理出水管，完成净化过程;本发明采用光催化氧化AOT杀菌技术，结合循环水泵及砂缸，制作成一体化婴幼儿专用泳池水处理器，光催化氧化AOT杀菌技术不添加任何化学药剂，可以把水中有害物质彻底分解成水和二氧化碳，无二次污染物，杀菌过程安全高效。
