申请日2018.04.08
公开(公告)日2018.11.30
IPC分类号C02F3/30; C02F3/02
摘要
本实用新型公开了一种A/O臭水处理的水体增氧设备，其技术方案要点是，包括用于铺设在水体底部的通气管所述通气管上设置有多个朝上的出气支管，所述出气支管上同轴套设有用于密封的顶套，所述顶套可沿出气支管上下滑动且所述顶套内壁与出气支管外壁密封贴合，所述出气支管上设置有多个第一出气孔，所述顶套上设置有多个第二出气孔，所述顶套在向上滑动的过程中，第一出气孔与第二出气孔可相互对齐，所述顶套上可拆卸连接有重块。
权利要求书

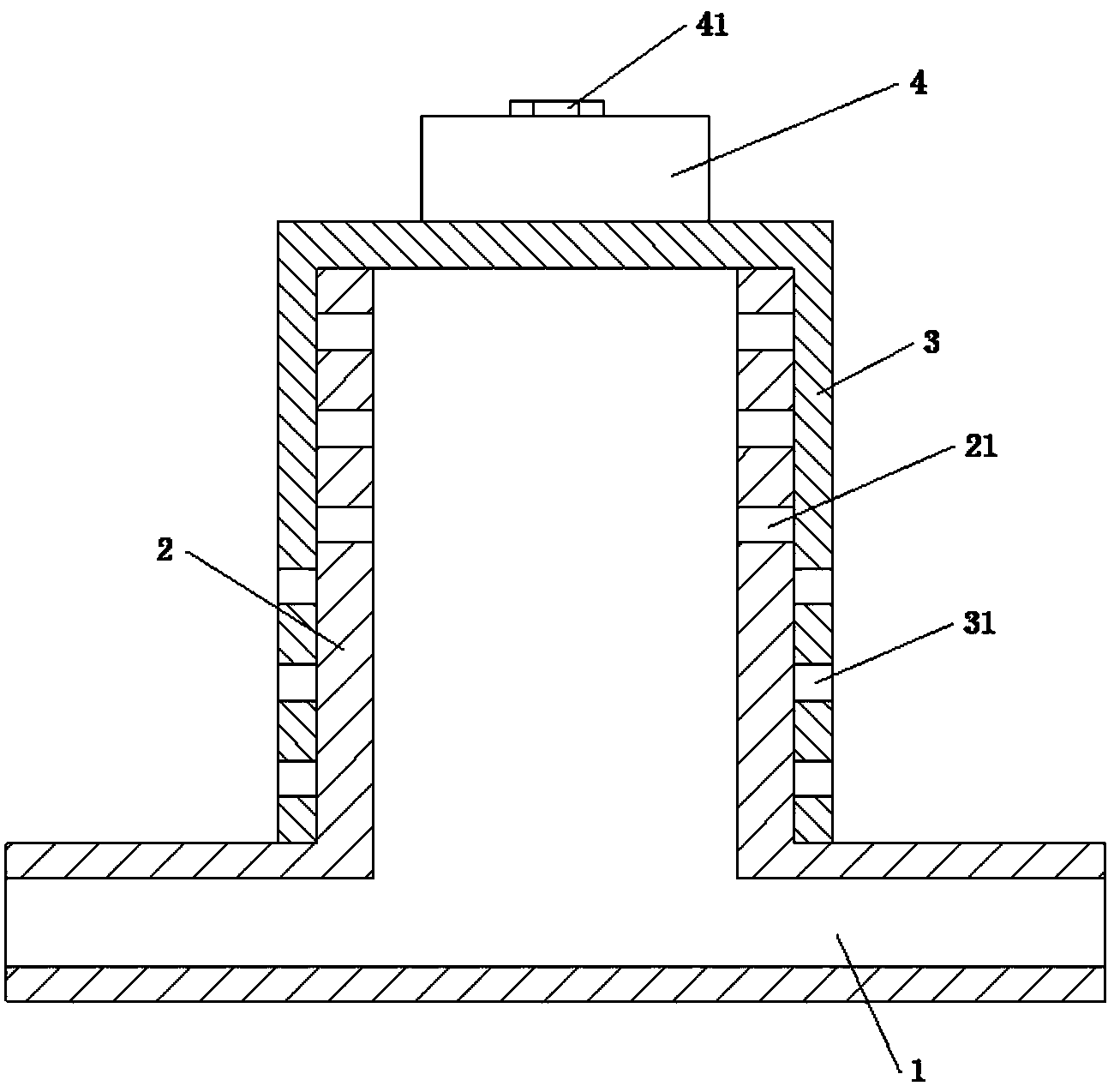

1.一种A/O臭水处理的水体增氧设备，包括用于铺设在水体底部的通气管(1)，其特征是，所述通气管(1)上设置有多个朝上的出气支管(2)，所述出气支管(2)上同轴套设有用于密封的顶套(3)，所述顶套(3)可沿出气支管(2)上下滑动且所述顶套(3)内壁与出气支管(2)外壁密封贴合，所述出气支管(2)上设置有多个第一出气孔(21)，所述顶套(3)上设置有多个第二出气孔(31)，所述顶套(3)在向上滑动的过程中，第一出气孔(21)与第二出气孔(31)可相互对齐，所述顶套(3)上可拆卸连接有重块(4)。
2.如权利要求1所述的A/O臭水处理的水体增氧设备，其特征是，所述顶套(3)内壁竖直设置有导向槽(32)，所述出气支管(2)外壁设置有与导向槽(32)配合的导向块(22)。
3.如权利要求1所述的A/O臭水处理的水体增氧设备，其特征是，所述重块(4)上穿设有与顶套(3)配合的螺钉(41)。
4.如权利要求1所述的A/O臭水处理的水体增氧设备，其特征是，所述重块(4)固定在顶套(3)中心位置。
5.如权利要求1所述的A/O臭水处理的水体增氧设备，其特征是，所述第一出气孔(21)孔径大于第二出气孔(31)。
说明书
A/O臭水处理的水体增氧设备
技术领域
本实用新型涉及污水处理领域，涉及一种A/O臭水处理的水体增氧设备。
背景技术
目前，污水排放已经是我国城市水的主要污染源，严重威胁人类的健康与安全。污水处理是指降低水体中污染物的含量，进而使其能够满足自然水体的标准。
现在衡量水体的污染物的一个标准为COD，COD即单位体积内水体需要氧化的有机物含量，为了降低水体的COD现在通常利用A/O工艺进行处理。A/O工艺是将污水排入到好氧池与厌氧池内，利用不同池内的细菌对污水中的有机物进行分解。
为了保证好氧池内水体的氧气含量，会在好氧池内铺设曝气管，曝气管对好氧池内持续通入空气，进而能够有效的提高水体的含氧量。但是现在的曝气管通常出气较为单一，出气量调节不是很方便。
实用新型内容
有鉴于此，本实用新型目的是提供一种A/O臭水处理的水体增氧设备,在调节出气量的时候较为方便。
为了解决上述技术问题，本实用新型的技术方案是：一种A/O臭水处理的水体增氧设备，包括用于铺设在水体底部的通气管，其特征是，所述通气管上设置有多个朝上的出气支管，所述出气支管上同轴套设有用于密封的顶套，所述顶套可沿出气支管上下滑动且所述顶套内壁与出气支管外壁密封贴合，所述出气支管上设置有多个第一出气孔，所述顶套上设置有多个第二出气孔，所述顶套在向上滑动的过程中，第一出气孔与第二出气孔可相互对齐，所述顶套上可拆卸连接有重块。
通过上述技术方案，水体在进行增氧的时候，外界的氧气通过通气管进入到出气支管内，由于气压的原因，气体会将顶套顶起一部分的高度，第一出气孔与第二出气孔逐渐对齐，气体从第一出气孔与第二出气孔出来进入到水体内，顶套在上升的过程中随着第一出气孔与第二出气孔对齐数量增加出气支管内气压下降，顶套不再升起，进而达到平衡。这样可以通过重块的重量控制顶套升起的高度，进而控制出气量，不必调节通气管内的气压，这样调节较为方便，成本较低。
本实用新型进一步设置为：所述顶套内壁竖直设置有导向槽，所述出气支管外壁设置有与导向槽配合的导向块。
通过上述技术方案，导向槽与导向块的配合能够让顶套在上升过程中保持稳定，不易出现晃动，而且避免顶套上升的过高。
本实用新型进一步设置为：所述重块上穿设有与顶套配合的螺钉。
通过上述技术方案，螺钉的固定结构较为简单，也便于重块的拆卸与安装。
本实用新型进一步设置为：所述重块固定在顶套中心位置。
通过上述技术方案，中心位置的重块能够将压力均匀的释放到顶套周边，确保顶套升降稳定。
本实用新型进一步设置为：所述第一出气孔孔径大于第二出气孔。
通过上述技术方案，位于内部的第一出气孔孔径较大，便于内部气体初出气。
