申请日2018.04.08
公开(公告)日2018.11.27
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型属于冶金给排水领域，涉及一种冶金废水处理系统，具体涉及一种冶金硅钢涂料废水处理系统，包括通过管道依次相连的污水提升泵、石灰调整槽、混凝剂反应槽、斜管沉淀池、二级污水提升泵、活性炭罐、清水池，其中，所述清水池与石灰调整槽之间连通有回水管道，所述清水池配套有COD在线自动监测仪。本实用新型所具有的有益效果是：布局结构合理，多种设备合理搭配，针对冶金硅钢涂料废水的特点，先加入石灰乳调整pH值，并实现预破乳效果，在经过混凝沉淀和活性炭吸附，有效降低的废水的COD值，能够小于150mg/L，满足排放标准。
权利要求书
1.一种冶金硅钢涂料废水处理系统，其特征在于：包括通过管道依次相连的污水提升泵、石灰调整槽、混凝剂反应槽、斜管沉淀池、二级污水提升泵、活性炭罐、清水池，其中，所述清水池与石灰调整槽之间连通有回水管道，所述清水池配套有COD在线自动监测仪。
2.根据权利要求1所述的一种冶金硅钢涂料废水处理系统，其特征在于：所述活性炭罐带有反冲洗装置，所述反冲洗装置的进水口与清水池通过管道相连，所述反冲洗装置的出水口与斜管沉淀池通过管道相连。
3.根据权利要求1所述的一种冶金硅钢涂料废水处理系统，其特征在于：所述污水提升泵和二级污水提升泵均采用ZW型自吸式污水提升泵。
4.根据权利要求1所述的一种冶金硅钢涂料废水处理系统，其特征在于：所述COD在线自动监测仪采用的型号为DL2001B。
5.根据权利要求1所述的一种冶金硅钢涂料废水处理系统，其特征在于：还包括有石灰乳加药箱，所述石灰乳加药箱通过石灰乳加药泵与石灰调整槽相连。
6.根据权利要求1所述的一种冶金硅钢涂料废水处理系统，其特征在于：还包括有混凝剂加药箱，所述混凝剂加药箱通过混凝剂加药泵与混凝剂反应槽相连。
7.根据权利要求5所述的一种冶金硅钢涂料废水处理系统，其特征在于：石灰乳加药泵采用的型号为JZ型柱塞计量泵。
8.根据权利要求6所述的一种冶金硅钢涂料废水处理系统，其特征在于：混凝剂加药泵采用的型号为JZ型柱塞计量泵。
说明书
一种冶金硅钢涂料废水处理系统
技术领域
本实用新型属于冶金给排水领域，涉及一种冶金废水处理系统，具体涉及一种冶金硅钢涂料废水处理系统。
背景技术
冶金硅钢生产过程中会产生的硅钢涂料废水，硅钢涂料废水是一种水性丙烯酸硅钢涂层液，主要成分为甲基丙烯酸甲酯、丙烯酸、甲基丙烯酸羟乙酯、丙烯酸丁酯、正丁醇、膨润土、磷酸锌、水云母、钛白粉、硅灰石组成。由于涂料原液有机物成分较多从而导致COD值很高，同时水量小变化系数非常大，且生化性较差。
实用新型内容
根据以上现有技术的不足，本实用新型提供一种冶金硅钢涂料废水处理系统，针对该废水的特点，能够有效地解决废水的高COD值问题。
本实用新型所述的一种冶金硅钢涂料废水处理系统，其特征在于：包括通过管道依次相连的污水提升泵、石灰调整槽、混凝剂反应槽、斜管沉淀池、二级污水提升泵、活性炭罐、清水池，其中，所述清水池与石灰调整槽之间连通有回水管道，所述清水池配套有COD在线自动监测仪。

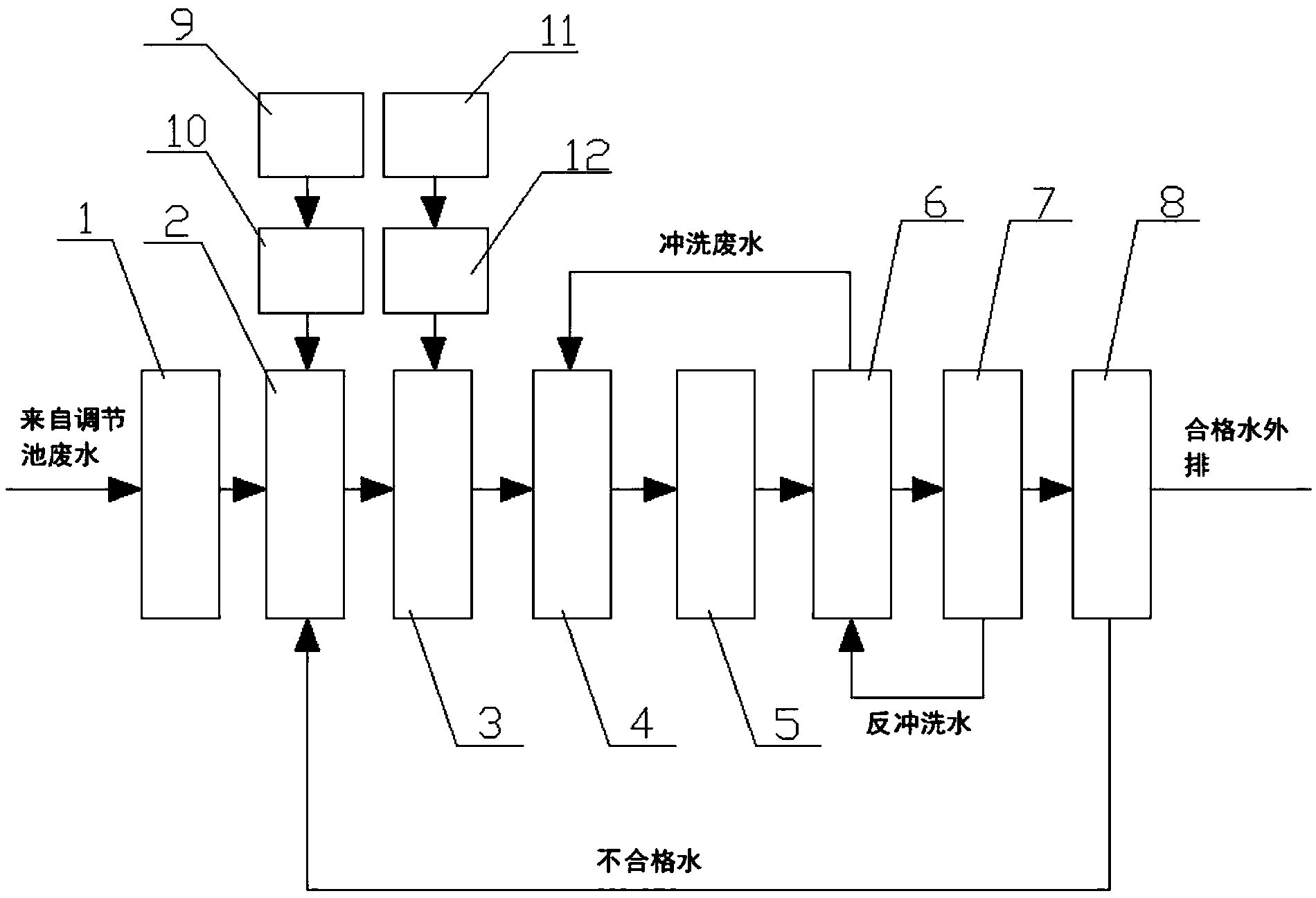

本实用新型工作过程如下：将来自调节池的废水用污水提升泵提升至石灰调整槽，加石灰乳调整pH值，并实现预破乳效果，出水与混凝剂混合进入混凝剂反应槽，再经混凝剂反应槽顶部出水口自流进入斜管沉淀池沉淀，上清液经二次污水提升泵提升至活性炭罐过滤，经过滤的出水流至清水池，COD在线自动监测仪检测合格的出水直接外排，没有达到要求的回流至石灰调整槽继续处理。
其中，优选方案如下：
所述活性炭罐带有反冲洗装置，所述反冲洗装置的进水口与清水池通过管道相连，所述反冲洗装置的出水口与斜管沉淀池通过管道相连。反冲洗装置能够清除截留在活性炭罐滤料层中的杂质，使活性炭罐在短时间内恢复过滤能力，冲洗废水直接流入到斜管沉淀池再进行沉淀过滤。
所述污水提升泵和二级污水提升泵均采用ZW型自吸式污水提升泵。
所述COD在线自动监测仪采用的型号为DL2001B，由南京德林环保技术有限公司生产。
还包括有石灰乳加药箱，所述石灰乳加药箱通过石灰乳加药泵与石灰调整槽相连。石灰乳加药箱中装填浓度为10%的石灰乳。
还包括有混凝剂加药箱，所述混凝剂加药箱通过混凝剂加药泵与混凝剂反应槽相连。混凝剂加药箱中装填浓度为1%的聚合氯化铝。
石灰乳加药泵和混凝剂加药泵均采用的型号为JZ型柱塞计量泵，由上海宝恒泵业制造有限公司生产。
本实用新型所具有的有益效果是：布局结构合理，多种设备合理搭配，针对冶金硅钢涂料废水的特点，先加入石灰乳调整pH值，并实现预破乳效果，在经过混凝沉淀和活性炭吸附，有效降低的废水的COD值，能够小于150mg/L，满足排放标准。
