污水过滤清洁再利用环保设备

发布时间:2019-1-21 12:42:49

  申请日2018.04.08

  公开(公告)日2018.11.16

  IPC分类号F03B13/00; F03B11/08

  摘要

  本实用新型公开了一种污水过滤清洁再利用环保设备,其结构包括污水再生电源装置、固定板、螺栓、支撑板、固定地脚、控制面板、显示器、控制箱、管道、污水过滤器、上盖、控制按钮,污水再生电源装置的下方安装于固定板的上方,固定板的下表面焊接于污水过滤器的上方,螺栓与污水过滤器螺纹连接,支撑板的上方安装于污水过滤器的下方,固定地脚的上方与支撑板的下方相连接,控制面板的背面焊接于污水过滤器的前侧,显示器的背面嵌入安装于控制面板的内部,本实用新型一种污水过滤清洁再利用环保设备,在其结构上设置了污水再生电源装置,使其当污水在过滤时,可对其过滤过程进行再利用,从而可利用污水的冲击力进行发电。

  权利要求书

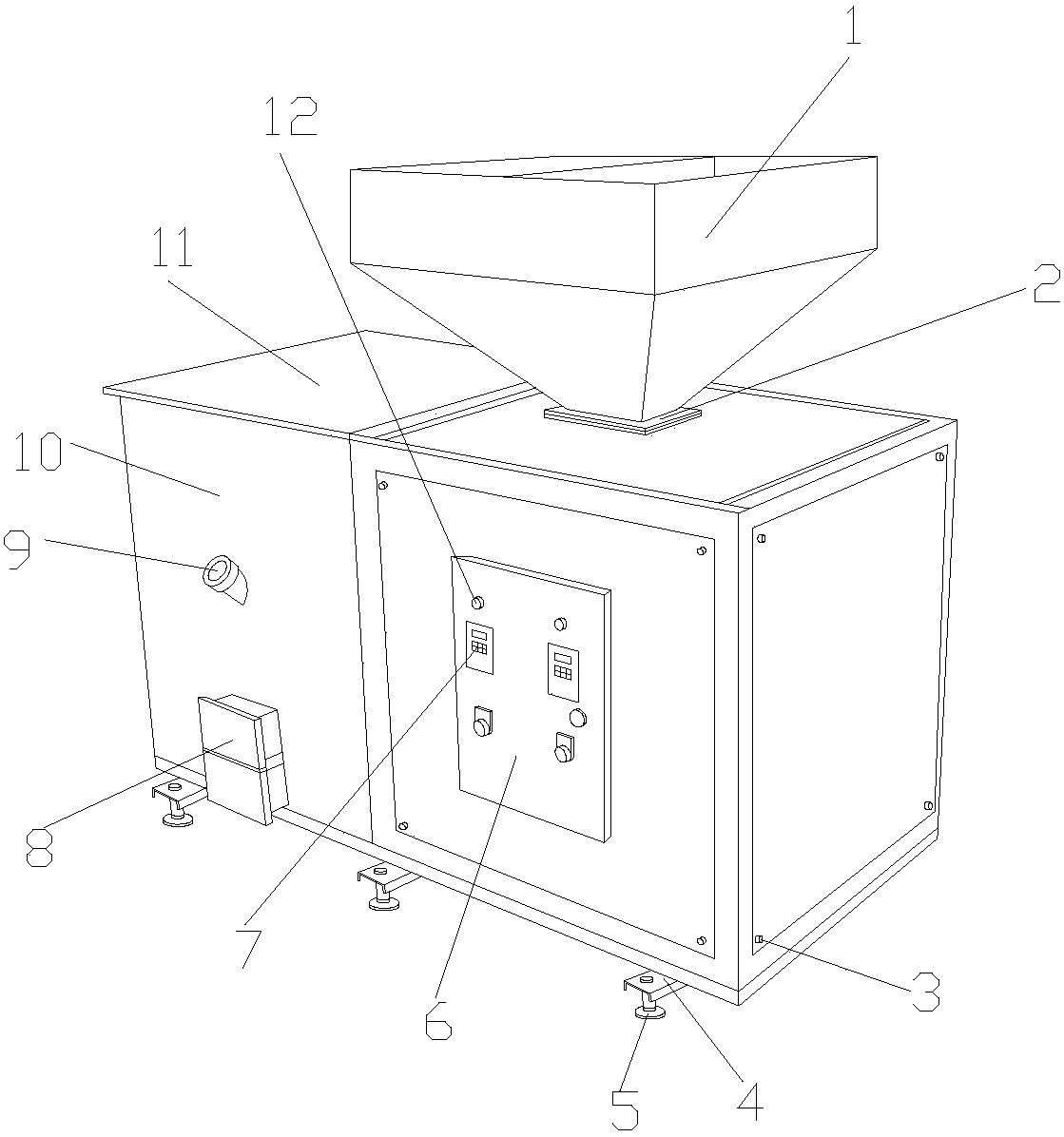

  1.一种污水过滤清洁再利用环保设备,其特征在于:其结构包括污水再生电源装置(1)、固定板(2)、螺栓(3)、支撑板(4)、固定地脚(5)、控制面板(6)、显示器(7)、控制箱(8)、管道(9)、污水过滤器(10)、上盖(11)、控制按钮(12),所述污水再生电源装置(1)的下方安装于固定板(2)的上方,所述固定板(2)的下表面焊接于污水过滤器(10)的上方,所述螺栓(3)与污水过滤器(10)螺纹连接,所述支撑板(4)的上方安装于污水过滤器(10)的下方,所述固定地脚(5)的上方与支撑板(4)的下方相连接,所述控制面板(6)的背面焊接于污水过滤器(10)的前侧,所述显示器(7)的背面嵌入安装于控制面板(6)的内部,所述控制箱(8)的背面与污水过滤器(10)的前侧相连接,所述管道(9)的背面嵌入安装于污水过滤器(10)的内部,所述污水过滤器(10)的下表面贴合于污水过滤器(10)的上表面,所述控制按钮(12)嵌入安装于控制面板(6)外表面,所述污水再生电源装置(1)由污水槽(1001)、喷水管(1002)、支撑轴(1003)、下水口(1004)、外壳(1005)、轮毂(1006)、叶片(1007)、转轴(1008)、发电机(1009)组成,所述污水槽(1001)的外表面贴合于外壳(1005)的内表面,所述喷水管(1002)的上方设于下水口(1004)的下方,所述支撑轴(1003)的下表面安装于外壳(1005)的内侧,所述轮毂(1006)与叶片(1007)相连接,所述转轴(1008)的左侧表面嵌入安装于发电机(1009)的内部。

  2.根据权利要求1所述的一种污水过滤清洁再利用环保设备,其特征在于:所述控制面板(6)为长方体结构,所述控制按钮(12)的直径为2cm。

  3.根据权利要求1所述的一种污水过滤清洁再利用环保设备,其特征在于:所述污水再生电源装置(1)的下方嵌入安装于污水过滤器(10)的内部,所述固定板(2)的下方安装于污水过滤器(10)的上方。

  4.根据权利要求1所述的一种污水过滤清洁再利用环保设备,其特征在于:所述污水过滤器(10)的下方均匀的设有六个固定地脚(5),所述控制按钮(12)的上方设于污水再生电源装置(1)的下方。

  5.根据权利要求1所述的一种污水过滤清洁再利用环保设备,其特征在于:所述轮毂(1006)通过外壳(1005)与控制面板(6)相连接。

  说明书

  一种污水过滤清洁再利用环保设备

  技术领域

  本实用新型是一种污水过滤清洁再利用环保设备,属于环保设备领域。

  背景技术

  污水处理过滤器适用于液体特别是有毒介质中,固体悬浮颗粒的分离,污水处理过滤器主要是处理污水,使其可以循环使用。

  现有技术公开了申请号为:CN201620713653.9的一种环保设备内外模生产模具包括两端封口的拱形的内模具和外模具,内模具与外模具拱形的弧度相同,且内模具位于外模具内侧,内模具和外模具之间形成工作腔体,内模具外侧面上设置有若干个与内模具拱形面弧度相同的拱形槽,但是该现有技术当污水在过滤时,对其过滤过程利用的较低,难以利用污水的动力进行发电,导致污水可利用发电的效果较差。

  实用新型内容

  针对现有技术存在的不足,本实用新型目的是提供一种污水过滤清洁再利用环保设备,以解决现有技术当污水在过滤时,对其过滤过程利用的较低,难以利用污水的动力进行发电,导致污水可利用发电的效果较差的问题。

  为了实现上述目的,本实用新型是通过如下的技术方案来实现:一种污水过滤清洁再利用环保设备,其结构包括污水再生电源装置、固定板、螺栓、支撑板、固定地脚、控制面板、显示器、控制箱、管道、污水过滤器、上盖、控制按钮,所述污水再生电源装置的下方安装于固定板的上方,所述固定板的下表面焊接于污水过滤器的上方,所述螺栓与污水过滤器螺纹连接,所述支撑板的上方安装于污水过滤器的下方,所述固定地脚的上方与支撑板的下方相连接,所述控制面板的背面焊接于污水过滤器的前侧,所述显示器的背面嵌入安装于控制面板的内部,所述控制箱的背面与污水过滤器的前侧相连接,所述管道的背面嵌入安装于污水过滤器的内部,所述污水过滤器的下表面贴合于污水过滤器的上表面,所述控制按钮嵌入安装于控制面板外表面,所述污水再生电源装置由污水槽、喷水管、支撑轴、下水口、外壳、轮毂、叶片、转轴、发电机组成,所述污水槽的外表面贴合于外壳的内表面,所述喷水管的上方设于下水口的下方,所述支撑轴的下表面安装于外壳的内侧,所述轮毂与叶片相连接,所述转轴的左侧表面嵌入安装于发电机的内部。

  进一步地,所述控制面板为长方体结构,所述控制按钮的直径为2cm。

  进一步地,所述污水再生电源装置的下方嵌入安装于污水过滤器的内部,所述固定板的下方安装于污水过滤器的上方。

  进一步地,所述污水过滤器的下方均匀的设有六个固定地脚,所述控制按钮的上方设于污水再生电源装置的下方。

  进一步地,所述轮毂通过外壳与控制面板相连接。

  进一步地,所述叶片由不锈钢制成,具有防锈的效果。

  进一步地,所述固定板由pvc制成,具有成本低的效果。

  有益效果

  本实用新型一种污水过滤清洁再利用环保设备,在其结构上设置了污水再生电源装置,污水通过下水口进入其外壳内部,然后通过喷水管将污水喷射到外壳内的轮毂上,轮毂随之带动外侧的叶片转动,当叶片转动时,转轴随之跟着叶片转动,转轴转动随之带动发电机运作,从而使得外壳内的发电机进行发电,使其当污水在过滤时,可对其过滤过程进行再利用,从而可利用污水的冲击力进行发电。
