申请日2018.05.08
公开(公告)日2018.08.10
IPC分类号C02F9/08
摘要
本发明提供一种城市用污水排放处理设备，包括污水收集箱，初级滤渣网，过滤凸网，进水管，弧形挡水板，杂物压块箱结构，砂石过滤通管结构，倾斜导水管，污水沉淀过滤箱结构，第一导水管，污水消毒净化箱结构，第二导水管，污水检测箱，水质检测器，污水循环排放导管结构，防护壳和控制器，所述的初级滤渣网横向嵌入在污水收集箱的内侧上部。本发明过滤凸网的设置，有利于方便对污水内的漂浮物与水进行分离，进而能够防止漂浮物吸附在初级滤渣网上，影响初级滤渣网正常使用;纵向隔网，砂砾层和生石灰层的设置，有利于方便对砂砾层和生石灰层起到分隔作用，同时利用砂砾层和生石灰层能够提高对污水中微粒杂物的去除过滤效果。
翻译权利要求书

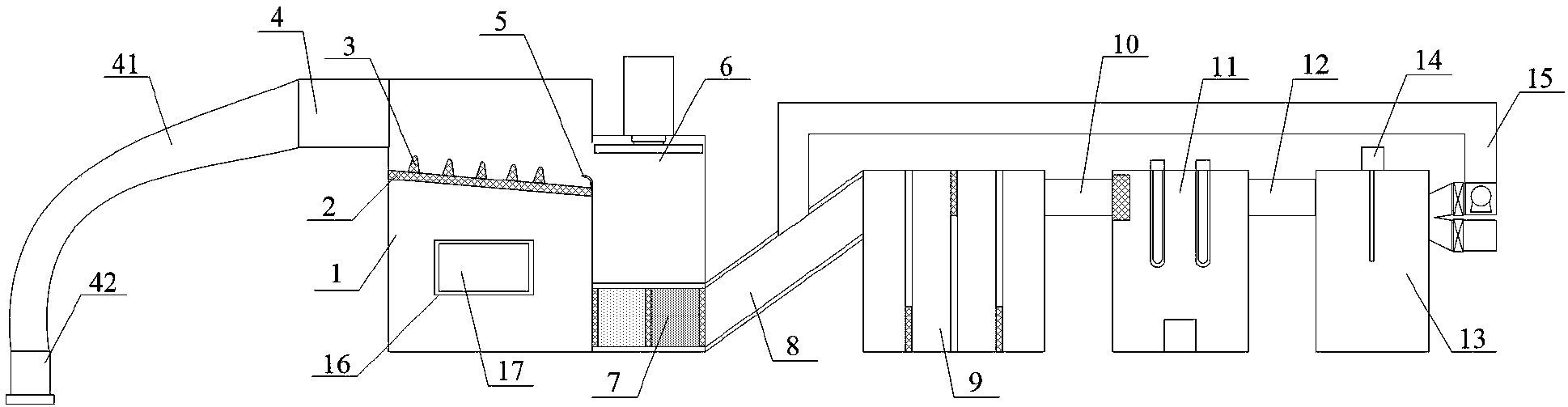

1.一种城市用污水排放处理设备，其特征在于，该城市用污水排放处理设备，包括污水收集箱(1)，初级滤渣网(2)，过滤凸网(3)，进水管(4)，弧形挡水板(5)，杂物压块箱结构(6)，砂石过滤通管结构(7)，倾斜导水管(8)，污水沉淀过滤箱结构(9)，第一导水管(10)，污水消毒净化箱结构(11)，第二导水管(12)，污水检测箱(13)，水质检测器(14)，污水循环排放导管结构(15)，防护壳(16)和控制器(17)，所述的初级滤渣网(2)横向嵌入在污水收集箱(1)的内侧上部;所述的过滤凸网(3)由左至右依次胶接在初级滤渣网(2)的上部;所述的进水管(4)焊接在污水收集箱(1)的左侧上部;所述的弧形挡水板(5)焊接在初级滤渣网(2)的右侧;所述的杂物压块箱结构(6)螺栓安装在污水收集箱(1)的右侧;所述的砂石过滤通管结构(7)法兰连接在污水收集箱(1)的右侧下部;所述的倾斜导水管(8)左端与砂石过滤通管结构(7)右端法兰连接，右端与污水沉淀过滤箱结构(9)的左侧上部法兰连接;所述的污水沉淀过滤箱结构(9)设置在砂石过滤通管结构(7)的右侧;所述的第一导水管(10)左端与污水沉淀过滤箱结构(9)的右侧上部法兰连接，右端与污水消毒净化箱结构(11)的左侧上部法兰连接;所述的污水消毒净化箱结构(11)设置在污水沉淀过滤箱结构(9)的右侧;所述的第二导水管(12)左端与污水消毒净化箱结构(11)的右侧上部法兰，右端与污水检测箱(13)的左侧上部法兰连接;所述的污水检测箱(13)设置在污水消毒净化箱结构(11)的右侧;所述的水质检测器(14)插接在污水检测箱(13)的内侧上部;所述的污水循环排放导管结构(15)法兰连接在污水检测箱(13)的右侧;所述的防护壳(16)螺栓安装在污水收集箱(1)的前表面下部;所述的控制器(17)嵌入在防护壳(16)的内部;所述的污水循环排放导管结构(15)包括V型分插管(151)，循环电磁阀(152)，循环管(153)，排放管(154)，循环水泵(155)和排放电磁阀(156)，所述的循环电磁阀(152)安装在V型分插管(151)的右侧下部;所述的排放管(154)法兰连接在V型分插管(151)的右侧下部;所述的循环水泵(155)安装在循环管(153)上;所述的排放电磁阀(156)右侧上部;所述的砂石过滤通管结构(7)包括滤筒(71)，纵向隔网(72)，砂砾层(73)和生石灰层(74)，所述的砂砾层(73)填充在滤筒(71)的内部左侧;所述的生石灰层(74)填充在滤筒(71)的内部右侧。
2.如权利要求1所述的城市用污水排放处理设备，其特征在于，所述的污水消毒净化箱结构(11)包括消毒箱(111)，臭氧机(112)，PVC透明防水灯罩(113)，紫外线消毒灯(114)和进水滤网(115)，所述的臭氧机(112)螺栓安装在消毒箱(111)的前表面中下部，并与其接通;所述的PVC透明防水灯罩(113)插接在消毒箱(111)的内侧上部;所述的紫外线消毒灯(114)嵌入在PVC透明防水灯罩(113)的内部;所述的进水滤网(115)螺钉安装在消毒箱(111)的内壁左上侧。
3.如权利要求1所述的城市用污水排放处理设备，其特征在于，所述的杂物压块箱结构(6)包括压紧箱(61)，压紧气缸(62)，压板(63)，排料口(64)，密封门(65)，连接杆(66)和挡片(67)，所述的压紧气缸(62)螺栓安装在压紧箱(61)的中上部;所述的压板(63)螺栓安装在压紧气缸(62)的下部活塞杆上;所述的排料口(64)开设在压紧箱(61)的右侧下部;所述的密封门(65)唯一排料口(64)的右侧，并轴接在压紧箱(61)上;所述的连接杆(66)位于密封门(65)的上方，并焊接在压紧箱(61)上;所述的挡片(67)轴接在连接杆(66)的下部。
4.如权利要求1所述的城市用污水排放处理设备，其特征在于，所述的污水沉淀过滤箱结构(9)包括沉淀箱(91)，第一隔板(92)，第二隔板(93)，第三隔板(94)和第二滤网(95)，所述的第一隔板(92)纵向焊接在沉淀箱(91)内部左侧二分之一处的顶部;所述的第二隔板(93)纵向焊接在沉淀箱(91)的内侧底部中间位置;所述的第三隔板(94)纵向焊接在沉淀箱(91)内部右侧二分之一处的顶部;所述的第二滤网(95)分别焊接在第一隔板(92)与沉淀箱(91)和第三隔板(94)与沉淀箱(91)的下部连接处，所述的第二滤网(95)焊接在第二隔板(93)与沉淀箱(91)的上部连接处。
5.如权利要求1所述的城市用污水排放处理设备，其特征在于，所述的纵向隔网(72)分别嵌入在滤筒(71)的中间位置和左右两侧。
6.如权利要求4所述的城市用污水排放处理设备，其特征在于，所述的第一隔板(92)，第二隔板(93)与第三隔板(94)的截面设置为S型。
7.如权利要求1所述的城市用污水排放处理设备，其特征在于，所述的循环管(153)一端与V型分插管(151)的右上部接通，另一端与倾斜导水管(8)的上部接通。
8.如权利要求1所述的城市用污水排放处理设备，其特征在于，所述的进水管(4)的左端还设置有硅胶软管(41)和潜水泵(42)，所述的硅胶软管(41)法兰连接在进水管(4)的左端，所述的潜水泵(42)法兰连接在硅胶软管(41)的下端。
9.如权利要求1所述的城市用污水排放处理设备，其特征在于，所述的循环管(153)的左下端还设置有出液单向阀(1531)。
10.如权利要求3所述的城市用污水排放处理设备，其特征在于，所述的密封门(65)与压紧箱(61)的连接处还设置有密封垫圈。
说明书
一种城市用污水排放处理设备
技术领域
本发明属于污水处理技术领域，尤其涉及一种城市用污水排放处理设备。
背景技术
城市污水处理一直是环境保护中的一个难题，而环保是我国的一项基本国策，环保产业是国民经济新的经济增长点之一，国家鼓励与扶持环保没备项目。目前，在不能实现污、废水自排放的场所需要修建贮存、提升设备，传统的污、废水贮存、提升设备大多是由钢筋混凝士砌筑而成。这样不仅施工周期长、施工难度大，而且易渗漏、堵塞、不易清淘等，并会对环境造成污染。现虽有多种形式的污水处理装置，但由于结构上的问题，其使用并不尽人意，因此，城市污水如何进行有效处理，并实现其利用，节约资源，减少环境污染，一直是人们希望解决的技术难题。
中国专利申请号为201520267878.1，发明创造的名称为一种城市污水处理设备，包括格栅和沉砂池，所述格栅通过管道连接沉砂池，所述沉砂池通过管道连接初次沉淀池，初次沉淀池连接生物处理设备;所述生物处理设备通过管道连接二次沉淀池，且二次沉淀池连接消毒池。
但是现有的污水排放处理设备还存在着不方便污水中的漂浮物进行隔离，对污水中的微粒杂质过滤效果差，对污水的沉淀效果差，不方便对污水中的细菌起到杀毒作用，不具备对处理后的污水水质进行检测，不方便对检测不达标的污水进行循环和不方便从外侧向内抽取污水的问题。
因此，发明一种城市用污水排放处理设备显得非常必要。
发明内容
为了解决上述技术问题，本发明提供一种城市用污水排放处理设备，以解决现有的污水排放处理设备不方便污水中的漂浮物进行隔离，对污水中的微粒杂质过滤效果差，对污水的沉淀效果差，不方便对污水中的细菌起到杀毒作用，不具备对处理后的污水水质进行检测，不方便对检测不达标的污水进行循环和不方便从外侧向内抽取污水的问题。一种城市用污水排放处理设备，包括污水收集箱，初级滤渣网，过滤凸网，进水管，弧形挡水板，杂物压块箱结构，砂石过滤通管结构，倾斜导水管，污水沉淀过滤箱结构，第一导水管，污水消毒净化箱结构，第二导水管，污水检测箱，水质检测器，污水循环排放导管结构，防护壳和控制器，所述的初级滤渣网横向嵌入在污水收集箱的内侧上部;所述的过滤凸网由左至右依次胶接在初级滤渣网的上部;所述的进水管焊接在污水收集箱的左侧上部;所述的弧形挡水板焊接在初级滤渣网的右侧;所述的杂物压块箱结构螺栓安装在污水收集箱的右侧;所述的砂石过滤通管结构法兰连接在污水收集箱的右侧下部;所述的倾斜导水管左端与砂石过滤通管结构右端法兰连接，右端与污水沉淀过滤箱结构的左侧上部法兰连接;所述的污水沉淀过滤箱结构设置在砂石过滤通管结构的右侧;所述的第一导水管左端与污水沉淀过滤箱结构的右侧上部法兰连接，右端与污水消毒净化箱结构的左侧上部法兰连接;所述的污水消毒净化箱结构设置在污水沉淀过滤箱结构的右侧;所述的第二导水管左端与污水消毒净化箱结构的右侧上部法兰，右端与污水检测箱的左侧上部法兰连接;所述的污水检测箱设置在污水消毒净化箱结构的右侧;所述的水质检测器插接在污水检测箱的内侧上部;所述的污水循环排放导管结构法兰连接在污水检测箱的右侧;所述的防护壳螺栓安装在污水收集箱的前表面下部;所述的控制器嵌入在防护壳的内部;所述的污水循环排放导管结构包括V型分插管，循环电磁阀，循环管，排放管，循环水泵和排放电磁阀，所述的V型分插管焊接在污水检测箱的右侧;所述的循环电磁阀安装在V型分插管的右侧下部;所述的排放管法兰连接在V型分插管的右侧下部;所述的循环水泵安装在循环管上;所述的排放电磁阀右侧上部;所述的砂石过滤通管结构包括滤筒，纵向隔网，砂砾层和生石灰层，所述的滤筒分别在两端与污水收集箱和倾斜导水管法兰连接;所述的砂砾层填充在滤筒的内部左侧;所述的生石灰层填充在滤筒的内部右侧。
优选的，所述的污水消毒净化箱结构包括消毒箱，臭氧机，PVC透明防水灯罩，紫外线消毒灯和进水滤网，所述的消毒箱的上部左右两侧分别与第一导水管和第二导水管法兰连接;所述的臭氧机螺栓安装在消毒箱的前表面中下部，并与其接通;所述的PVC透明防水灯罩插接在消毒箱的内侧上部;所述的紫外线消毒灯嵌入在PVC透明防水灯罩的内部;所述的进水滤网螺钉安装在消毒箱的内壁左上侧。
优选的，所述的杂物压块箱结构包括压紧箱，压紧气缸，压板，排料口，密封门，连接杆和挡片，所述的压紧箱螺栓安装在污水收集箱的右侧;所述的压紧气缸螺栓安装在压紧箱的中上部;所述的压板螺栓安装在压紧气缸的下部活塞杆上;所述的排料口开设在压紧箱的右侧下部;所述的密封门唯一排料口的右侧，并轴接在压紧箱上;所述的连接杆位于密封门的上方，并焊接在压紧箱上;所述的挡片轴接在连接杆的下部。
优选的，所述的污水沉淀过滤箱结构包括沉淀箱，第一隔板，第二隔板，第三隔板和第二滤网，所述的沉淀箱分别在上部左右两侧与倾斜导水管和第一导水管法兰连接;所述的第一隔板纵向焊接在沉淀箱内部左侧二分之一处的顶部;所述的第二隔板纵向焊接在沉淀箱的内侧底部中间位置;所述的第三隔板纵向焊接在沉淀箱内部右侧二分之一处的顶部;所述的第二滤网分别焊接在第一隔板与沉淀箱和第三隔板与沉淀箱的下部连接处，所述的第二滤网焊接在第二隔板与沉淀箱的上部连接处。
优选的，所述的纵向隔网分别嵌入在滤筒的中间位置和左右两侧。
优选的，所述的第一隔板，第二隔板与第三隔板的截面设置为S型。
优选的，所述的循环管一端与V型分插管的右上部接通，另一端与倾斜导水管的上部接通。
优选的，所述的进水管的左端还设置有硅胶软管和潜水泵，所述的硅胶软管法兰连接在进水管的左端，所述的潜水泵法兰连接在硅胶软管的下端。
优选的，所述的循环管的左下端还设置有出液单向阀。
优选的，所述的密封门与压紧箱的连接处还设置有密封垫圈。
优选的，所述的臭氧机具体采用型号为FL-80S的臭氧发生器。
优选的，所述的水质检测器具体采用TDS水质传感器。
优选的，所述的控制器具体采用型号为FX2N-48系列的PLC，所述的水质检测器与控制器的输入端电性连接，所述的潜水泵，压紧气缸，循环电磁阀，循环水泵和排放电磁阀分别与控制器的输出端电性连接。
与现有技术相比，本发明的有益效果为：
1.本发明中，所述的过滤凸网由左至右依次胶接在初级滤渣网的上部，有利于方便对污水内的漂浮物与水进行分离，进而能够防止漂浮物吸附在初级滤渣网上，影响初级滤渣网正常使用。
2.本发明中，所述的纵向隔网分别嵌入在滤筒的中间位置和左右两侧，有利于方便对砂砾层和生石灰层起到分隔作用，同时利用砂砾层和生石灰层能够提高对污水中微粒杂物的去除过滤效果。
3.本发明中，所述的第一隔板，第二隔板与第三隔板的截面设置为S型，有利于能够将污水在沉淀箱内经过时，对其起到减速作用，进而能够提高对污水的沉淀作用。
4.本发明中，所述的臭氧机和紫外线消毒灯的设置，有利于方便向消毒箱内注入臭氧，配合紫外线灯管，进而提高对消毒箱内污水的消毒效果。
5.本发明中，所述的水质检测器的设置，有利于方便对污水检测箱内的污水进行检测。
6.本发明中，所述的循环管一端与V型分插管的右上部接通，另一端与倾斜导水管的上部接通，配合循环泵的设置，有利于方便将不达标的污水传输到倾斜导管内进行循环。
7.本发明中，所述的进水管上硅胶软管和潜水泵的设置，所述的潜水泵法兰连接在硅胶软管的下端，有利于方便从外侧向污水收集箱内抽取污水。
8.本发明中，所述的循环管的左下端还设置有出液单向阀，有利于防止从倾斜导水管内的污水进入到循环管内。
9.本发明中，所述的密封门与压紧箱的连接处还设置有密封垫圈，有利于提高使用时的密封效果。
10.本发明中，所述的弧形导水板的设置，有利于防止污水内接顺着初级滤网流入到压紧箱内。
