申请日2018.05.09
公开(公告)日2019.01.08
IPC分类号C02F9/14; C02F11/12; C02F103/32
摘要
本实用新型公开了一种豆腐加工废水的处理系统，包括栅格池，栅格池通过连通管连接调节池，调节池通过连通管连接混凝反应池，混凝反应池通过连通管连接污泥脱水装置，混凝反应池与污泥脱水装置之间的连通管设有污泥提升泵，污泥脱水装置通过连通管连接厌氧水解酸化池，厌氧水解酸化池通过连通管连接厌氧污泥沉淀池，厌氧污泥沉淀池通过连通管连接好氧生物接触氧化池，好氧生物接触氧化池通过连通管连接好氧污泥沉淀池，好氧污泥沉淀池通过连通管连接中间水池，中间水池通过连通管连接过滤器，过滤器通过连通管连接有清水池。本实用新型能够对农村的豆腐废水进行有效的处理，有利于改进农村环境污染问题，保护农村环境。
翻译权利要求书

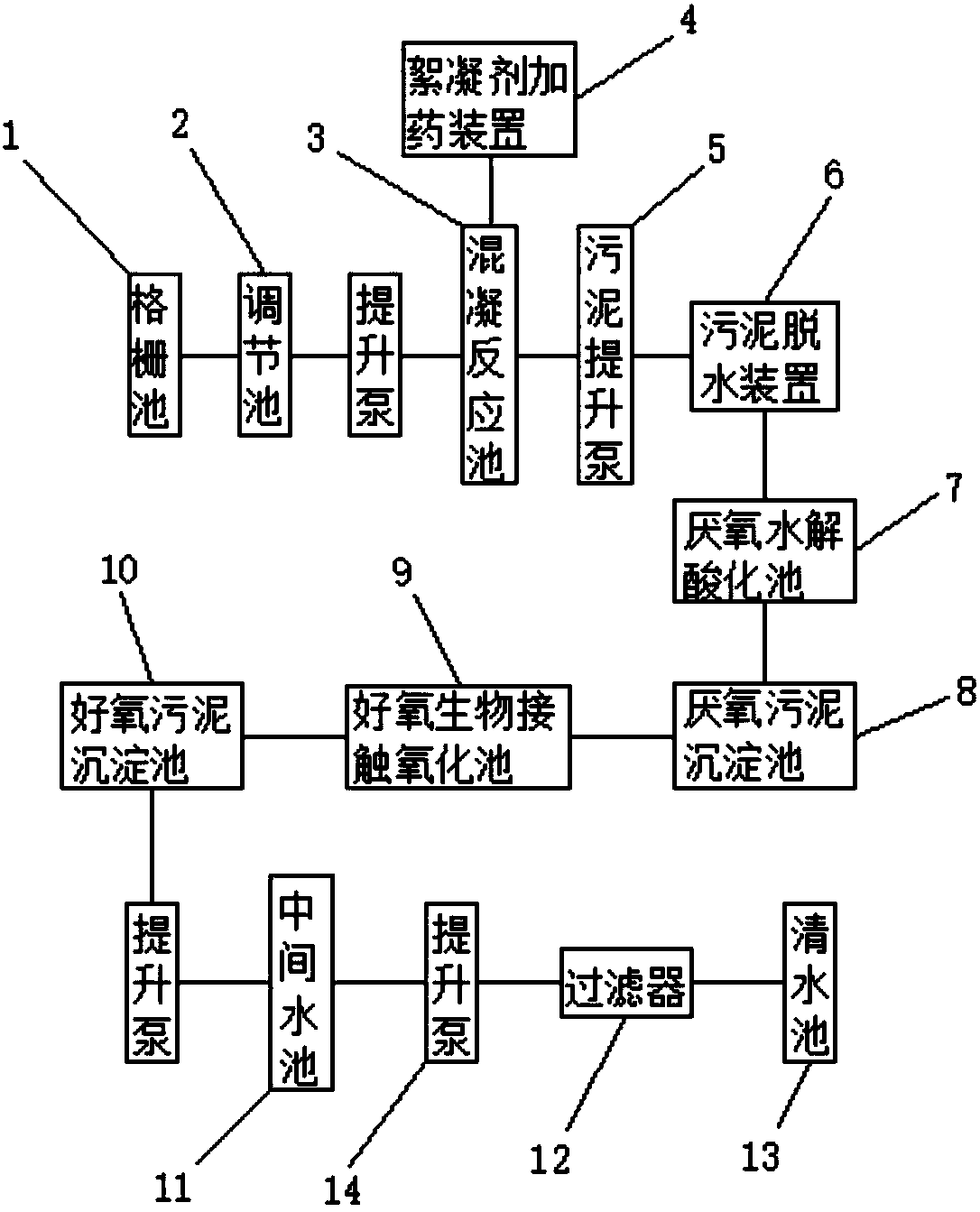

1.一种豆腐加工废水的处理系统，包括栅格池(1)，其特征在于，所述栅格池(1)通过连通管连接调节池(2)，所述调节池(2)通过连通管连接混凝反应池(3)，所述混凝反应池(3)通过连通管连接污泥脱水装置(6)，所述混凝反应池(3)与污泥脱水装置(6)之间的连通管设有污泥提升泵(5)，所述污泥脱水装置(6)通过连通管连接厌氧水解酸化池(7)，所述厌氧水解酸化池(7)通过连通管连接厌氧污泥沉淀池(8)，所述厌氧污泥沉淀池(8)通过连通管连接好氧生物接触氧化池(9)，所述好氧生物接触氧化池(9)通过连通管连接好氧污泥沉淀池(10)，所述好氧污泥沉淀池(10)通过连通管连接中间水池(11)，所述中间水池(11)通过连通管连接过滤器(12)，所述过滤器(12)通过连通管连接有清水池(13)。
2.根据权利要求1所述的一种豆腐加工废水的处理系统，其特征在于，所述混凝反应池(3)包括一级絮凝反应池(31)、二级絮凝反应池(32)，所述一级絮凝反应池(31)和二级絮凝反应池(32)之间中部的上方设有絮凝剂加药装置(4)。
3.根据权利要求2所述的一种豆腐加工废水的处理系统，其特征在于，所述絮凝剂加药装置(4)包括X型加药管(41)，所述X型加药管(41)的中部通过支撑架(45)与一级絮凝反应池(31)和二级絮凝反应池(32)之间相固定，所述X型加药管(41)的两个上端分别通过拨料器(43)连接填药斗(42)，所述X型加药管(41)的两个下端分别设有控制蝶阀(44)。
4.根据权利要求1所述的一种豆腐加工废水的处理系统，其特征在于，所述过滤器(12)具体为袋式过滤器。
5.根据权利要求1所述的一种豆腐加工废水的处理系统，其特征在于，所述调节池(2)与混凝反应池(3)之间的连通管、好氧污泥沉淀池(10)与中间水池(11)之间的连通管以及中间水池(11)与过滤器(12)之间的连通管上均设有提升泵(14)。
说明书
一种豆腐加工废水的处理系统
技术领域
本实用新型涉及环保技术领域，尤其涉及一种豆腐加工废水的处理系统。
背景技术
豆腐加工废水中含有大量的豆浆植物蛋白和少量豆渣等物质，污水排水变化系数大、温度高，容易发生氧化分解，分解后的污水COD浓度高，含氮有机化合物浓度高，目前环保行业对此类污水的处理工艺较少，基本处于空白状态，因此为了改进农村环境污染问题，针对农村废水中豆腐加工废水的治理，我们提出了一种豆腐加工废水的处理系统。
实用新型内容
本实用新型的目的是为了解决背景技术中存在的缺点，而提出的一种豆腐加工废水的处理系统。
为了实现上述目的，本实用新型采用了如下技术方案：
一种豆腐加工废水的处理系统，包括栅格池，所述栅格池通过连通管连接调节池，所述调节池通过连通管连接混凝反应池，所述混凝反应池通过连通管连接污泥脱水装置，所述混凝反应池与污泥脱水装置之间的连通管设有污泥提升泵，所述污泥脱水装置通过连通管连接厌氧水解酸化池，所述厌氧水解酸化池通过连通管连接厌氧污泥沉淀池，所述厌氧污泥沉淀池通过连通管连接好氧生物接触氧化池，所述好氧生物接触氧化池通过连通管连接好氧污泥沉淀池，所述好氧污泥沉淀池通过连通管连接中间水池，所述中间水池通过连通管连接过滤器，所述过滤器通过连通管连接有清水池。
优选的，所述混凝反应池包括一级絮凝反应池、二级絮凝反应池，所述一级絮凝反应池和二级絮凝反应池之间中部的上方设有絮凝剂加药装置。
优选的，所述絮凝剂加药装置包括X型加药管，所述X型加药管的中部通过支撑架与一级絮凝反应池和二级絮凝反应池之间相固定，所述X型加药管的两个上端分别通过拨料器连接填药斗，所述X型加药管的两个下端分别设有控制蝶阀。
优选的，所述过滤器具体为袋式过滤器。
优选的，所述调节池与混凝反应池之间的连通管、好氧污泥沉淀池与中间水池之间的连通管以及中间水池与过滤器之间的连通管上均设有提升泵。
本实用新型提出的一种豆腐加工废水的处理系统，有益效果在于：本方案的使用填补了目前针对豆腐加工废水处理设备的空白，且能够对农村的豆腐废水进行有效的处理，避免了豆腐废水对农村水环境造成污染，有利于改进农村环境污染问题，保护农村环境。
