申请日2018.05.10
公开(公告)日2019.01.04
IPC分类号C02F9/10
摘要
本实用新型涉及一种节能环保的生活污水处理设备，包括沉淀过滤箱、油水分离箱和液化冷却箱，所述沉淀过滤箱的顶端部设有污水输入口，且在沉淀过滤箱内设有第一过滤网，所述第一过滤网为带坡度的斜置网，且第一过滤网将沉淀过滤箱分隔成上下箱室两部分，所述沉淀过滤箱一侧箱壁面与油水分离箱之间连接有输液管道连接，所述油水分离箱的箱内底部设有电加热板，所述油水分离箱靠顶部一侧箱壁面设置与液化冷却箱连接的输气管。本实用新型对厨房产生的剩菜饭及油水进行收集，过滤沉淀其中的油水，并对油水进行收集分离，不仅避免了以往厨房污水直接排放对环境污染，且对厨房中的剩余油脂进行收集再利用，节约了油脂资源。
翻译权利要求书

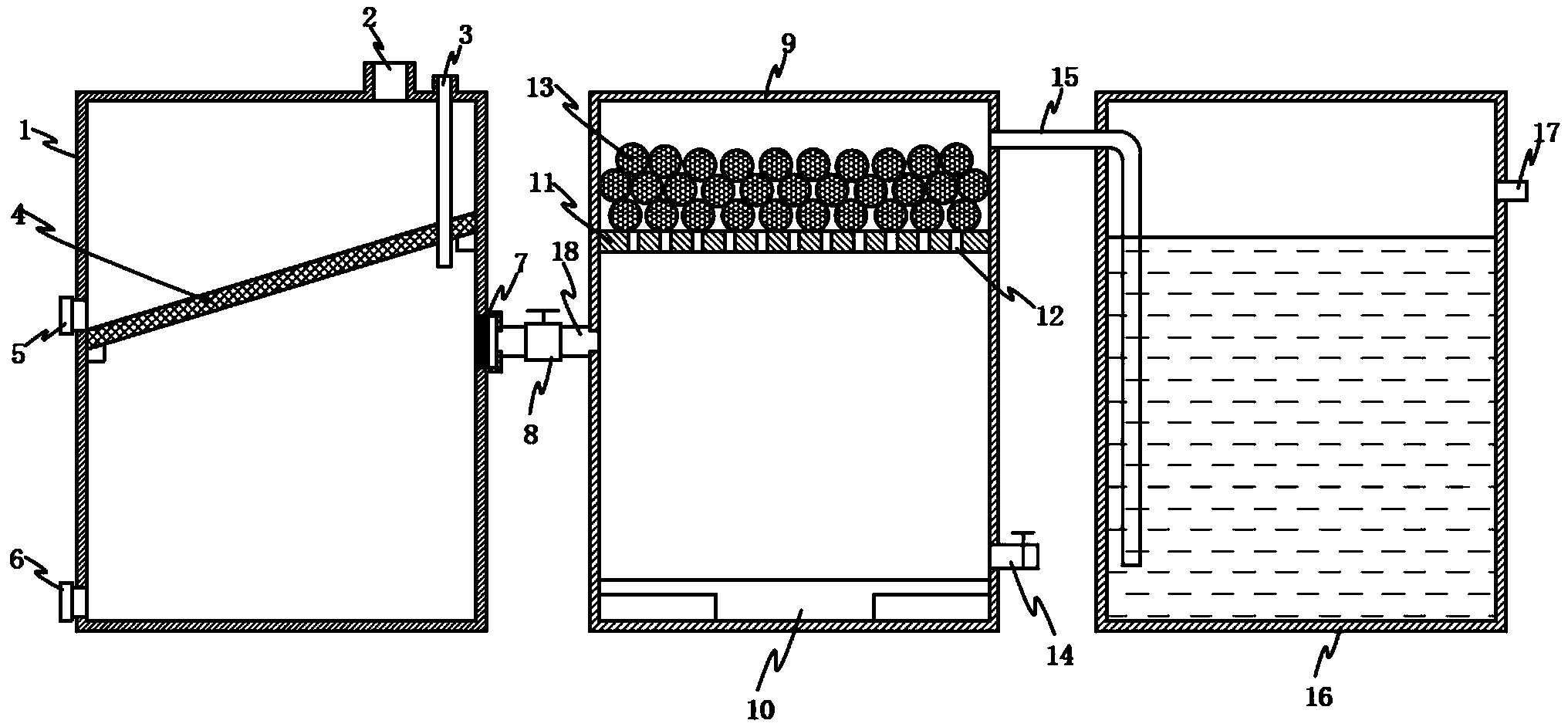

1.一种节能环保的生活污水处理设备，包括沉淀过滤箱(1)、油水分离箱(9)和液化冷却箱(16)，其特征在于，所述沉淀过滤箱(1)的顶端部设有污水输入口(2)，且在沉淀过滤箱(1)内设有第一过滤网(4)，所述第一过滤网(4)为带坡度的斜置网，且第一过滤网(4)将沉淀过滤箱(1)分隔成上下箱室两部分，所述沉淀过滤箱(1)的顶部设有消毒管(3)，且消毒管(3)下管口伸至第一过滤网(4)下部的沉淀过滤箱(1)的箱室，所述沉淀过滤箱(1)一侧箱壁面与油水分离箱(9)之间连接有输液管道(18)连接，且输液管道(18)与沉淀过滤箱(1)的连接管口设有第二过滤网(7)，所述油水分离箱(9)的箱内底部设有电加热板(10)，且在油水分离箱(9)靠顶部的箱内固定有支撑隔板(11)，所述支撑隔板(11)上部的油水分离箱(9)内堆放有活性炭吸附球(13)，所述油水分离箱(9)靠顶部一侧箱壁面设置与液化冷却箱(16)连接的输气管(15)。
2.根据权利要求1所述的一种节能环保的生活污水处理设备，其特征在于，所述沉淀过滤箱(1)在第一过滤网(4)上部的侧箱壁面上设有第一排放口(5)，且沉淀过滤箱(1)在靠底部的侧箱壁面上设有第二排放口(6)。
3.根据权利要求1所述的一种节能环保的生活污水处理设备，其特征在于，所述输液管道(18)上设有单向输液阀(8)。
4.根据权利要求1所述的一种节能环保的生活污水处理设备，其特征在于，所述油水分离箱(9)靠箱底部的一侧箱壁面上设有排油口(14)。
5.根据权利要求1所述的一种节能环保的生活污水处理设备，其特征在于，所述支撑隔板(11)上均匀设有若干个通气孔(12)。
6.根据权利要求1所述的一种节能环保的生活污水处理设备，其特征在于，所述液化冷却箱(16)内灌装有冷却液，所述输气管(15)的输出管口插入至冷却液中，且在液化冷却箱(16)靠顶端的一侧箱壁面上设有排水口(17)。
说明书
一种节能环保的生活污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种节能环保的生活污水处理设备。
背景技术
现有的污水处理设备种类越来越多，但现有的污水处理设备体积一般较大，无法在厨房使用，目前人们在使用厨房做饭时，由于蔬菜和肉质需要剥皮和清洗，且人们吃完饭后的剩饭剩菜由于过少，人们选择直接将剩菜剩饭倒入下水道，继而导致下水道堵塞，影响人们的正常使用，因此我们对此做出改进，提出一种厨房用污水处理设备。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种节能环保的生活污水处理设备，对厨房产生的剩菜饭及油水进行收集，过滤沉淀其中的油水，并对油水进行收集分离，不仅避免了以往厨房污水直接排放对环境污染，且对厨房中的剩余油脂进行收集再利用，节约了油脂资源。
本实用新型通过以下技术方案实现：一种节能环保的生活污水处理设备，包括沉淀过滤箱、油水分离箱和液化冷却箱，所述沉淀过滤箱的顶端部设有污水输入口，且在沉淀过滤箱内设有第一过滤网，所述第一过滤网为带坡度的斜置网，且第一过滤网将沉淀过滤箱分隔成上下箱室两部分，所述沉淀过滤箱的顶部设有消毒管，且消毒管下管口伸至第一过滤网下部的沉淀过滤箱的箱室，所述沉淀过滤箱一侧箱壁面与油水分离箱之间连接有输液管道连接，且输液管道与沉淀过滤箱的连接管口设有第二过滤网，所述油水分离箱的箱内底部设有电加热板，且在油水分离箱靠顶部的箱内固定有支撑隔板，所述支撑隔板上部的油水分离箱内堆放有活性炭吸附球，所述油水分离箱靠顶部一侧箱壁面设置与液化冷却箱连接的输气管。
进一步地，所述沉淀过滤箱在第一过滤网上部的侧箱壁面上设有第一排放口，且沉淀过滤箱在靠底部的侧箱壁面上设有第二排放口。
进一步地，所述输液管道上设有单向输液阀。
进一步地，所述油水分离箱靠箱底部的一侧箱壁面上设有排油口。
进一步地，所述支撑隔板上均匀设有若干个通气孔。
进一步地，所述液化冷却箱内灌装有冷却液，所述输气管的输出管口插入至冷却液中，且在液化冷却箱靠顶端的一侧箱壁面上设有排水口。
与现有的技术相比，本实用新型的有益效果是：本实用新型设备使用时，将厨房产生的剩菜饭及油水从污水输入口排入至箱沉淀过滤箱内，箱沉淀过滤箱内的第一过滤网过滤出其中的剩菜饭，且其中的油水在重力作用下从第一过滤网流入至下部的箱沉淀过滤箱内，同时通过消毒管向过滤出的油水中加入消毒剂进行杀菌消毒，且箱沉淀过滤箱内的油水沿输液管道流入油水分离箱，其中输液管道管口的第二过滤网可对油水中的细小饭菜杂物进一步过滤，而油水分离箱底部的电加热板通过通电对油水进行加热，水分在受热后先变成水蒸气上升并从支撑隔板通气孔冒出，支撑隔板上部的活性炭吸附球可吸收水蒸气中的异味，从而将油水进行有效分离，将油脂收集在油水分离箱内，水蒸气沿输气管输送至液化冷却箱内，由液化冷却箱内的冷却液将水蒸气液化收集，对厨房产生的剩菜饭及油水进行收集，过滤沉淀其中的油水，并对油水进行收集分离，不仅避免了以往厨房污水直接排放对环境污染，且对厨房中的剩余油脂进行收集再利用，节约了油脂资源。
