申请日2018.05.10
公开(公告)日2018.12.14
IPC分类号F16K27/00; F16K27/12
摘要
本实用新型公开了一种防爆废水回收控制阀，包括防爆阀体，所述防爆阀体的外表面套接有第一防爆壳和第二防爆壳，所述第一防爆壳的背面通过两个合页与第二防爆壳的背面铰接，所述第一防爆壳的下表面固定连接有第一密封垫，所述第二防爆壳的上表面固定连接有第二密封垫，所述第一密封垫的下表面与第二密封垫的上表面搭接，第一防爆壳和第二防爆壳的正面均固定连接有固定块，且两个固定块的相对面搭接，固定块的左侧面开设有卡槽。该防爆废水回收控制阀，通过设置固定块、卡杆、滑套、滑杆、第一把手、第二把手、转轴和轴承，方便了工作人员拆卸，以便维修内部的防爆阀体，提高了工人维修的效率，降低了工作人员的工作强度。
翻译权利要求书

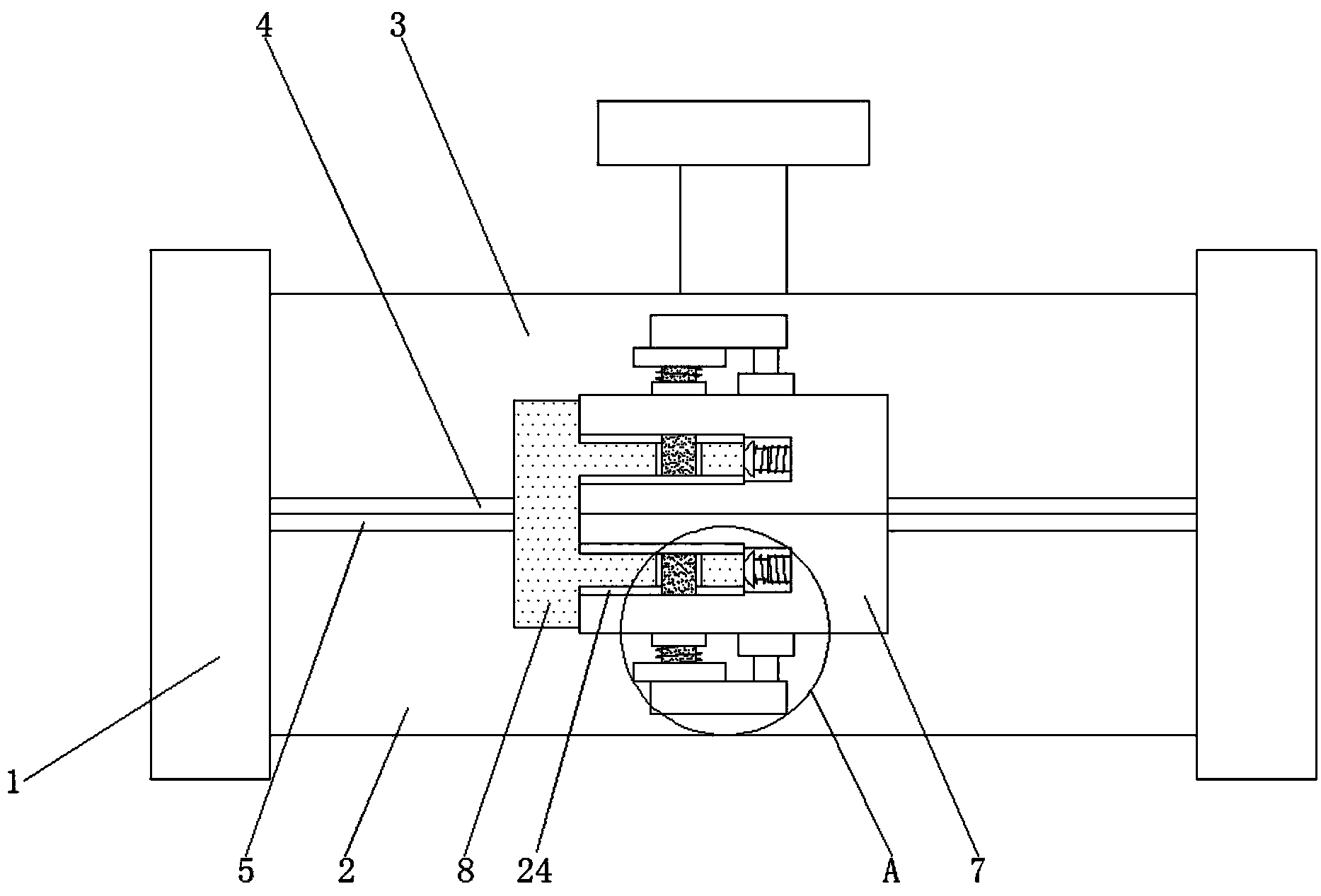

1.一种防爆废水回收控制阀，包括防爆阀体(1)，其特征在于：所述防爆阀体(1)的外表面套接有第一防爆壳(2)和第二防爆壳(3)，所述第一防爆壳(2)的背面通过两个合页(6)与第二防爆壳(3)的背面铰接，所述第一防爆壳(2)的下表面固定连接有第一密封垫(4)，所述第二防爆壳(3)的上表面固定连接有第二密封垫(5)，所述第一密封垫(4)的下表面与第二密封垫(5)的上表面搭接;
所述第一防爆壳(2)和第二防爆壳(3)的正面均固定连接有固定块(7)，且两个固定块(7)的相对面搭接，所述固定块(7)的左侧面开设有卡槽(24)，所述卡槽(24)内卡接有卡杆(8)，所述卡杆(8)的右端与挤压块(19)的左侧面搭接，所述挤压块(19)的右侧面通过第一伸缩装置(18)与凹槽(17)内壁的右侧面固定连接，所述凹槽(17)开设在卡槽(24)内壁的右侧面，所述卡杆(8)的上表面开设有卡孔(9)，所述卡孔(9)内卡接有滑杆(10)，所述滑杆(10)滑动连接在滑套(11)内，所述滑套(11)卡接在固定块(7)的下表面，所述滑杆(10)的外表面套接有第一弹簧(13)，所述滑杆(10)的底端与第一把手(12)的上表面固定连接，所述第一把手(12)的上表面通过第一弹簧(13)与滑套(11)的下表面固定连接，所述第一把手(12)的下表面与第二把手(14)的上表面搭接，所述第二把手(14)上表面的右侧与转轴(15)的底端固定连接，所述转轴(15)的外表面套接有轴承(16)，所述轴承(16)卡接在固定块(7)的下表面;
所述第一防爆壳(2)和第二防爆壳(3)内壁的相对面分别通过两个第二伸缩装置(22)与四个防爆垫(23)相远离的一面固定连接，且两个防爆垫(23)相对面的一面搭接。
2.根据权利要求1所述的一种防爆废水回收控制阀，其特征在于：所述第一伸缩装置(18)包括第一伸缩杆(181)，所述第一伸缩杆(181)的外表面套接有第二弹簧(182)，所述第一伸缩杆(181)和第二弹簧(182)的左端均与挤压块(19)的右侧面固定连接，且第一伸缩杆(181)和第二弹簧(182)的右端均与凹槽(17)内壁的右侧面固定连接。
3.根据权利要求1所述的一种防爆废水回收控制阀，其特征在于：所述第二伸缩装置(22)包括第二伸缩杆(221)，所述第二伸缩杆(221)的外表面套接有第三弹簧(222)，所述第二伸缩杆(221)和第三弹簧(222)的底端均与第二防爆壳(3)内壁的下表面固定连接，且第二伸缩杆(221)和第三弹簧(222)的顶端均与防爆垫(23)的下表面固定连接。
4.根据权利要求1所述的一种防爆废水回收控制阀，其特征在于：所述第一防爆壳(2)和第二防爆壳(3)的两侧面与防爆阀体(1)进出水管的相对位置开设有第一通孔(20)，所述第一防爆壳(2)的上表面与防爆阀体(1)阀杆的相对位置开设有第二通孔(21)。
5.根据权利要求1所述的一种防爆废水回收控制阀，其特征在于：所述第一密封垫(4)和第二密封垫(5)的大小与第一防爆壳(2)和第二防爆壳(3)的大小相匹配，且第一密封垫(4)和第二密封垫(5)的材料为硅胶材质。
6.根据权利要求1所述的一种防爆废水回收控制阀，其特征在于：所述卡杆(8)包括竖杆，且竖杆的右侧面固定连接有两个横杆，且两个横杆的大小形状相同。
说明书
一种防爆废水回收控制阀
技术领域
本实用新型涉及防爆阀门技术领域，具体为一种防爆废水回收控制阀。
背景技术
防爆阀门采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响，防爆阀门广泛应用于煤化工、石油化工、橡胶、造纸和制药等管道中作介质的分流合流或流向切换装置。
现有的防爆阀门多需要由阀门外焊接一层防爆壳体，避免外部的冲击和损伤，但是现有的防爆阀门在长时间的使用后，其内部由于冲击可能会发生损坏，在损坏后，焊接的防爆壳体拆卸比较复杂，从而给工作人员的工作带来了不便，提高了工作人员的工作强度。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种防爆废水回收控制阀，解决了现有的防爆阀门多需要由阀门外焊接一层防爆壳体，避免外部的冲击和损伤，但是现有的防爆阀门在长时间的使用后，其内部由于冲击可能会发生损坏，在损坏后，焊接的防爆壳体拆卸比较复杂，从而给工作人员的工作带来了不便，提高了工作人员的工作强度的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种防爆废水回收控制阀，包括防爆阀体，所述防爆阀体的外表面套接有第一防爆壳和第二防爆壳，所述第一防爆壳的背面通过两个合页与第二防爆壳的背面铰接，所述第一防爆壳的下表面固定连接有第一密封垫，所述第二防爆壳的上表面固定连接有第二密封垫，所述第一密封垫的下表面与第二密封垫的上表面搭接。
所述第一防爆壳和第二防爆壳的正面均固定连接有固定块，且两个固定块的相对面搭接，所述固定块的左侧面开设有卡槽，所述卡槽内卡接有卡杆，所述卡杆的右端与挤压块的左侧面搭接，所述挤压块的右侧面通过第一伸缩装置与凹槽内壁的右侧面固定连接，所述凹槽开设在卡槽内壁的右侧面，所述卡杆的上表面开设有卡孔，所述卡孔内卡接有滑杆，所述滑杆滑动连接在滑套内，所述滑套卡接在固定块的下表面，所述滑杆的外表面套接有第一弹簧，所述滑杆的底端与第一把手的上表面固定连接，所述第一把手的上表面通过第一弹簧与滑套的下表面固定连接，所述第一把手的下表面与第二把手的上表面搭接，所述第二把手上表面的右侧与转轴的底端固定连接，所述转轴的外表面套接有轴承，所述轴承卡接在固定块的下表面。
所述第一防爆壳和第二防爆壳内壁的相对面分别通过两个第二伸缩装置与四个防爆垫相远离的一面固定连接，且两个防爆垫相对面的一面搭接。
优选的，所述第一伸缩装置包括第一伸缩杆，所述第一伸缩杆的外表面套接有第二弹簧，所述第一伸缩杆和第二弹簧的左端均与挤压块的右侧面固定连接，且第一伸缩杆和第二弹簧的右端均与凹槽内壁的右侧面固定连接。
优选的，所述第二伸缩装置包括第二伸缩杆，所述第二伸缩杆的外表面套接有第三弹簧，所述第二伸缩杆和第三弹簧的底端均与第二防爆壳内壁的下表面固定连接，且第二伸缩杆和第三弹簧的顶端均与防爆垫的下表面固定连接。
优选的，所述第一防爆壳和第二防爆壳的两侧面与防爆阀体进出水管的相对位置开设有第一通孔，所述第一防爆壳的上表面与防爆阀体阀杆的相对位置开设有第二通孔。
优选的，所述第一密封垫和第二密封垫的大小与第一防爆壳和第二防爆壳的大小相匹配，且第一密封垫和第二密封垫的材料为硅胶材质。
优选的，所述卡杆包括竖杆，且竖杆的右侧面固定连接有两个横杆，且两个横杆的大小形状相同。
(三)有益效果
本实用新型提供了一种防爆废水回收控制阀，具备以下有益效果：
(1)、该防爆废水回收控制阀，通过设置固定块、卡杆、滑套、滑杆、第一把手、第二把手、转轴和轴承，通过转动两侧的第二把手，使得第二把手与第一把手分离，此时两个第二弹簧利用自身弹力带动两个第一把手相互远离移动，两个第一把手移动带动滑杆移出卡孔，使得卡杆不再被卡住，此时第二弹簧利用自身弹力带动第一伸缩杆伸长，第一伸缩杆伸长带动挤压块向左侧移动，挤压块挤压卡杆将卡杆挤出卡槽，从而使得两个固定块之间能够分离，从而使得第一防爆壳和第二防爆壳能够分离，方便了工作人员拆卸，以便维修内部的防爆阀体，提高了工人维修的效率，降低了工作人员的工作强度。
(2)、该防爆废水回收控制阀，通过设置第二伸缩装置和防爆垫，从而使得第三弹簧能够利用自身弹力带动第二伸缩杆伸长，第二伸缩杆伸长带动防爆垫挤压防爆阀体，从而使得防爆垫能够对内部的防爆阀体进行二次保护，提高了防爆阀体的使用效果，保证了防爆阀体的正常工作。
(3)、该防爆废水回收控制阀，通过设置第一密封垫和第二密封垫，从而使得第一防爆壳和第二防爆壳之间的连接更加密封，从而提高了防爆的效果，保证了防爆阀体的正常工作，且本实用新型结构紧凑，设计合理，实用性强。
