申请日2006.01.20
公开(公告)日2006.08.09
IPC分类号G01N33/18; G01N1/14
摘要
本发明是关于测量，尤其是关于工业废水排放的在线监测时能自行对超标废水进行实时采样和留样的监测系统。一种废水在线监测同步采样——留样系统，包含取水泵、自动分析测定仪、水自动采样仪和计算机控制中心，其特征在于：设置有与自动分析测定仪数量相等的留样槽，每一留样槽与一自动分析测定仪用管路并联于取水泵和废水出口管线之间，各水自动采样仪分别与一对应的留样槽用管路相连。本发明解决了留样废水与被测超标废水的同步性和一致性的技术问题，其次是解决系统管路对样本污染的技术问题。
権利要求書
1、一种废水在线监测同步采样——留样系统，包含取水泵、自动分 析测定仪、水自动采样仪和计算机控制中心，其特征在于：设置有与自动 分析测定仪数量相等的留样槽，每一留样槽与一自动分析测定仪用管路并 联于取水泵和废水出口管线之间，各水自动采样仪分别与一对应的留样槽 用路管相连。
2、根据权利要求1所述的废水在线监测同步采样——留样系统，其 特征在于：该系统是由一个取水泵用管路与各个并联的自动分析测定仪和 留样槽对应连接的整体式系统;或者是由两个或两个以上各自由取水泵用 管路与并联的自动分析测定仪和留样槽对应连接且相互独立的子系统组 成的分体式系统。
3、根据权利要求1或2所述的废水在线监测同步采样——留样系统， 其特特在于：所述系统内的连接管路为不含氯的聚乙烯、聚丙烯或PPR 无规共聚聚丙烯管。
说明书
废水在线监测同步采样——留样系统
技术领域：
本发明是关于测量，尤其是关于工业废水排放的在线监测时能自行对 超标废水进行实时采样和留样的监测系统。
现有技术：
工业废水排放对于生态环境的污染和所产生的危害已为世人所共识， 为此各国都在立法制定污水排放标准和处罚条例对其进行监督和管理，而 作为监督管理基础的环境监测技术也在不断发展完善，废水在线监测技术 就是近年来发展迅速的一种环境监测技术，能够对工业污染源排放的废水 进行实时和连续的自动监测，对于提高污染物总量控制和环境管理能力具 有重要的意义。由于工业废水的复杂性及不确定性，废水在线监测一般需 要对超标的工业废水进行自动采样，并作留样分析。目前这些废水在线监 测系统由自动分析测定仪、水自动采样仪和计算机控制中心组成，该系统 设置在污染源的废水排放口附近，所测定的数据使用有线或无线转输技术 即时传输至监控中心，实现无人自动操作，但该系统在使用中存在有下述 缺陷：
1、水自动采样仪需要在各个自动分析测定仪(如PH仪、COD化学需 氧量分析仪、TOC总有机碳分析仪等)用一定时间将数据测量出来以后， 经计算机控制中心判别是否超标，只有在超标时由计算机控制中心发指令 方才启动采集留样的样本。由于水自动采样仪与自动分析测定仪一样是从 堰流槽(如巴歇尔槽、三角堰槽、矩形堰槽等)中抽取废水，而该堰流槽 中的废水是在不断地流动的，等到确定需要留样时，堰流槽内的废水已非 仪器分析测量时的废水了，也就是说系统存在由于留样的采样滞后所产生 的留样样本失真的问题。
2、如果要使采样的样本不失真，就必需在分析仪测定的同时进行留样， 这就意味着不论被监测的污水是否超标，都要作留样处理，这样一来，超 标废水有效留样率很低，而且水自动采样仪留样数量有限，仅可保留24个 样本，需要监测人员每天驱车去无人监测站对留样进行处理，并将程序复 位，如此才能使留样程序得以继续运行。而一个大城市的污水自动监测站 的数量是十分巨大的，这将造成大量的人力、物力、财力的消耗和支出。
3、采样系统中的管路使用的是含有氯成份的塑料，如PVC(聚氯乙烯)、 UPVC(硬聚氯乙烯)等，这些管材如遇工业废水呈强酸碱状态时，会有微 量氯离子析出，造成二次污染，影响分析测量结果，不利于排污监管执法 工作的公平性和科学性。
发明内容：
本发明的目的在于提供一种废水在线监测同步采样——留样系统，主 要解决留样废水与被测超标废水的同时性和一致性的技术问题，其次是解 决采样系统管路对样本污染的技术问题。
本发明解决上述技术问题的技术方案如下：

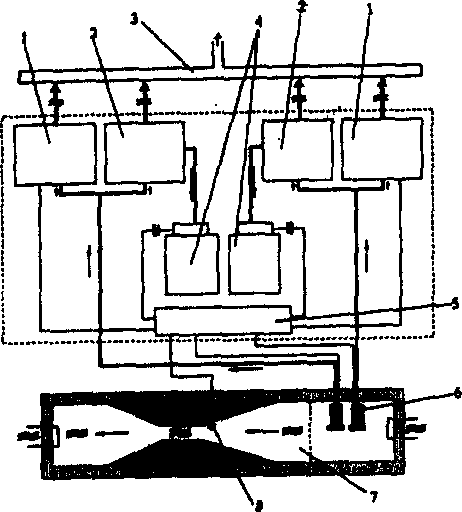

一种废水在线监测同步采样——留样系统，包含取水泵、自动分析测 定仪、水自动采样仪和计算机控制中心，其特征在于：设置有与自动分析 仪数量相等的留样槽，每一留样槽与一自动分析仪用管路并联于取水泵和 废水出口管线之间，各水自动采样仪分别与一对应的留样槽用管路相连。
其特征在于：该系统是由一个取水泵用管路与各个并联的自动分析测 定仪和留样槽对应连接的整体式系统;或者是由两个或两个以上各自由取 水泵用管路与并联的自动分析测定仪和留样槽对应连接且相互独立的子系 统组成的分体式系统。
其特特在于：所述系统内的连接管路为不含氯的聚乙烯、聚丙烯或PPR 管。
本发明具有下述的有益效果：
1、系统可根据不同被测项目及测量频率来划分组合，进行灵活选择设 置，从而达到分别采样、分析和留样复测的目的。
2、可在分析测量的同时，于留样槽内同步留存实时的废水，留待超标 时由水自动采样仪采集留样。
3、留样槽能自行更新其中废水，故不必设置专门的排液设施，简化了 设备结构，又提高了系统运行的可靠性。
4、本发明系统留样的样本，能体现即时超标废水的真实性和代表性， 为行政执法提供了有力的依据。
5、系统本身杜绝了二次污染的可能性，提高了测定的准确度。
