申请日2018.05.14
公开(公告)日2018.08.17
IPC分类号C02F9/02
摘要
本发明公开了一种厨房废水利用装置，包括粗滤罐、油水分离装置、过滤装置和蓄水箱，所述粗滤罐下端的出水口连接到油水分离装置的一端，且油水分离装置另一端连接到过滤装置的一端，所述过滤装置的另一端通过提升泵连接蓄水箱，所述粗滤罐顶部安装有电机，且电机的传动轴连接有传动杆，所述传动杆设置于粗滤罐内的中部，且传动杆的底端设置有固定挡板，所述固定挡板的外圆小于粗滤罐的内径，所述固定挡板外圆通过设置有若干固定杆与粗滤罐的内壁连接固定。本发明通过在粗滤罐中使用网状螺旋桨叶，能够有效的将废水中的残渣运送到残渣口，且影响粗滤废水的效率，还能够有效避免了粗滤罐容易发生堵塞的问题。
翻译权利要求书

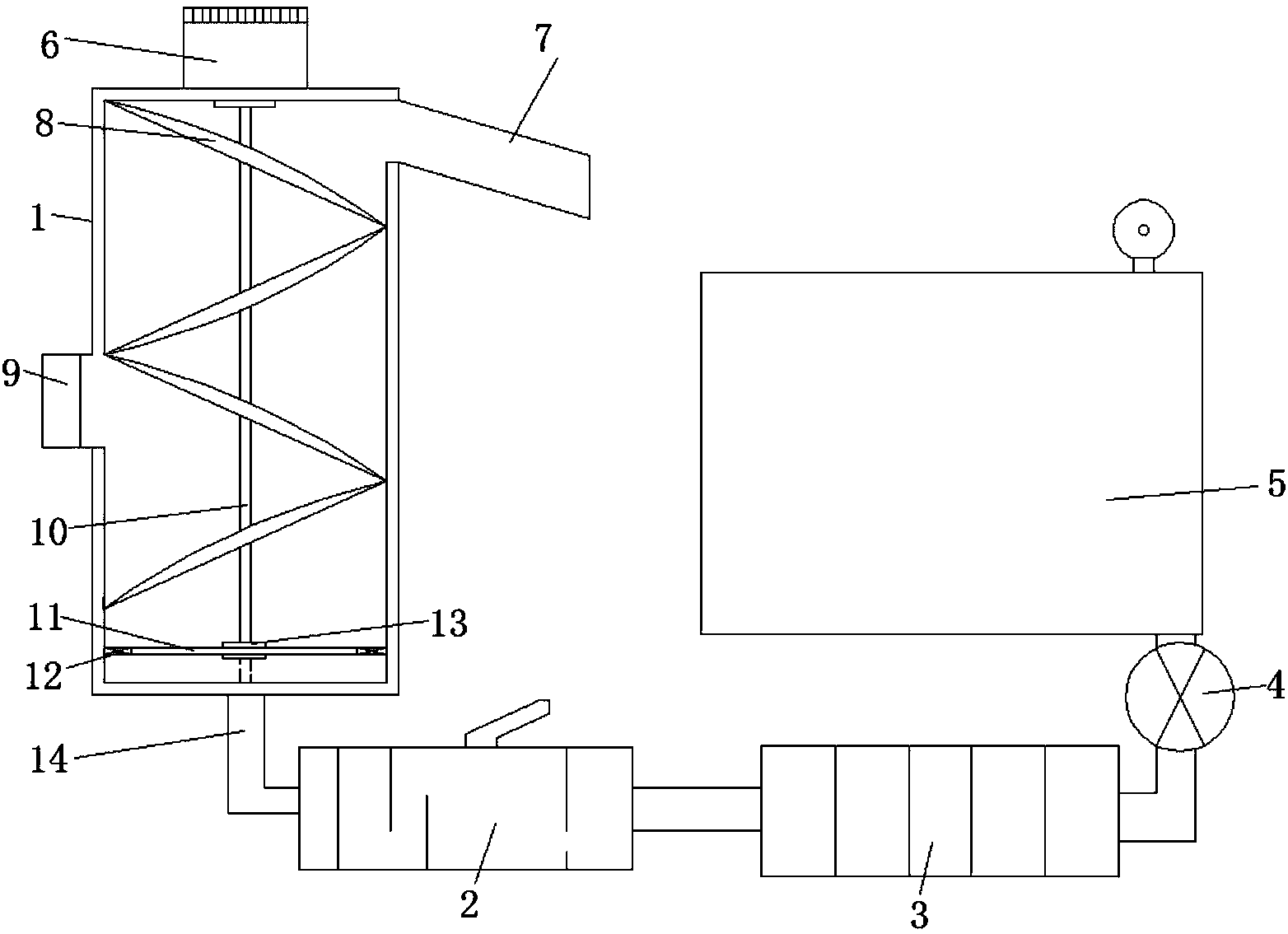

1.一种厨房废水利用装置，包括粗滤罐(1)、油水分离装置(2)、过滤装置(3)和蓄水箱(5)，所述粗滤罐(1)下端的出水口(14)连接到油水分离装置(2)的一端，且油水分离装置(2)另一端连接到过滤装置(3)的一端，所述过滤装置(3)的另一端通过提升泵(4)连接蓄水箱(5)，其特征在于：所述粗滤罐(1)顶部安装有电机(6)，且电机(6)的传动轴连接有传动杆(10)，所述传动杆(10)设置于粗滤罐(1)内的中部，且传动杆(10)的底端设置有固定挡板(11)，所述固定挡板(11)的外圆小于粗滤罐(1)的内径，所述固定挡板(11)外圆通过设置有若干固定杆与粗滤罐(1)的内壁连接固定，所述传动杆(10)的上下两端均安装有密封轴承(13)，且传动杆(10)侧壁安装有螺旋浆叶(8)，所述螺旋浆叶(8)的外径小于粗滤罐(1)的内径，所述粗滤罐(1)顶部右侧设置有残渣口(7)，所述粗滤罐(1)的中部左侧设置有进水口(9)。
2.根据权利要求1所述的一种厨房废水利用装置，其特征在于，所述固定挡板(11)与粗滤罐(1)底部的距离不小于1cm,且固定挡板(11)外圆连接的固定杆(12)的间距不大于3mm。
3.根据权利要求1所述的一种厨房废水利用装置，其特征在于，所述残渣口(7)为方形口，且残渣口(7)方向向下倾斜，所述残渣口(7)的入口处低于螺旋桨叶(8)的顶端位置。
4.根据权利要求1所述的一种厨房废水利用装置，其特征在于，所述进水口(9)处安装有电磁阀，且电磁阀右侧安装有压力传感器。
5.根据权利要求1所述的一种厨房废水利用装置，其特征在于，所述螺旋浆叶(8)采用网状结构，且网孔直径均不超过3mm。
说明书
一种厨房废水利用装置
技术领域
本发明涉及污水利用设备技术领域，具体为一种厨房废水利用装置。
背景技术
随着社会城市的发展，人民的生活水平得到蓬勃的发展，越来越多的生活用水被利用和排放，随之而来的是环保设备使用量的增加和生活污水污染问题的凸显，而随着人性化理念的普及，以及新型和谐社会的构成，设计一种生活污水处理装置是非常必要的，污水处理设备能够有效处理城区的生活污水，水改善生态环境，提升城市品位和促进经济发展具有重要意义。
现有厨房一般都是使用清洁的水进行洗菜，蒸煮，由于厨房耗水较大，浪费的水资源较多，如果将其处理过后，一般可以重复使用，但现有市场上的厨房污水处理耗电量大，效率较低，且不能有效过滤米饭、菜叶、等复杂的食物残渣。
发明内容
本发明的目的在于提供一种厨房废水利用装置，解决了现有过滤器容易发生堵塞，不能有效的过滤米粒、菜叶和较为细的鱼骨的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种厨房废水利用装置，包括粗滤罐、油水分离装置、过滤装置和蓄水箱，所述粗滤罐下端的出水口连接到油水分离装置的一端，且油水分离装置另一端连接到过滤装置的一端，所述过滤装置的另一端通过提升泵连接蓄水箱，所述粗滤罐顶部安装有电机，且电机的传动轴连接有传动杆，所述传动杆设置于粗滤罐内的中部，且传动杆的底端设置有固定挡板，所述固定挡板的外圆小于粗滤罐的内径，所述固定挡板外圆通过设置有若干固定杆与粗滤罐的内壁连接固定，所述传动杆的上下两端均安装有密封轴承，且传动杆侧壁安装有螺旋浆叶，所述螺旋浆叶的外径小于粗滤罐的内径，所述粗滤罐顶部右侧设置有残渣口，所述粗滤罐的中部左侧设置有进水口。
优选的，所述固定挡板与粗滤罐底部的距离不小于1cm,且固定挡板外圆连接的固定杆的间距不大于3mm。
优选的，所述残渣口为方形口，且残渣口方向向下倾斜，所述残渣口的入口处低于螺旋桨叶的顶端位置。
优选的，所述进水口处安装有电磁阀，且电磁阀右侧安装有压力传感器。
优选的，所述螺旋浆叶采用网状结构，且网孔直径均不超过3mm。
与现有技术相比，本发明的有益效果是：本发明
(1)、通过在粗滤罐中使用网状螺旋浆叶，能够有效的将废水中的残渣运送到残渣口，且影响粗滤废水的效率，还能够有效避免了粗滤罐容易发生堵塞的问题。
(2)、通过在固定挡板的外圆处使用固定杆12与粗滤罐1连接，使得在有效阻止了残渣流动到油水分离装置，避免后续处理装置发生堵塞，且能够随着电机的转动带动网状浆叶使残渣进行集中收集到残渣口。
