申请日2018.05.15
公开(公告)日2019.01.08
IPC分类号C02F9/14
摘要
本实用新型公开了一种厨房垃圾废水深度处理装置，包括处理箱，所述处理箱的顶端一侧设有进水管和投药管，处理箱的顶端靠近投药管的一侧外壁上固定有第一气缸，投药管位于进水管和第一气缸之间，第一气缸的输出轴连接有垂直设置的第一伸缩杆，第一伸缩杆的底端穿过处理箱的顶端外壁固定有压块，处理箱的底端靠近压块的一侧设有排污管，排污管与压块相互配合，处理箱的内壁中间位置固定有垂直设置的固定板，本装置能够将废水中的可沉淀物进行絮凝沉淀，使得废水中的固体垃圾和可沉淀物均与废水相互分离，并且对过滤网进行有效清理，防止过滤网被固体垃圾和可沉淀物质堵塞，影响废水的正常过滤，处理效果好，实用性强。
翻译权利要求书

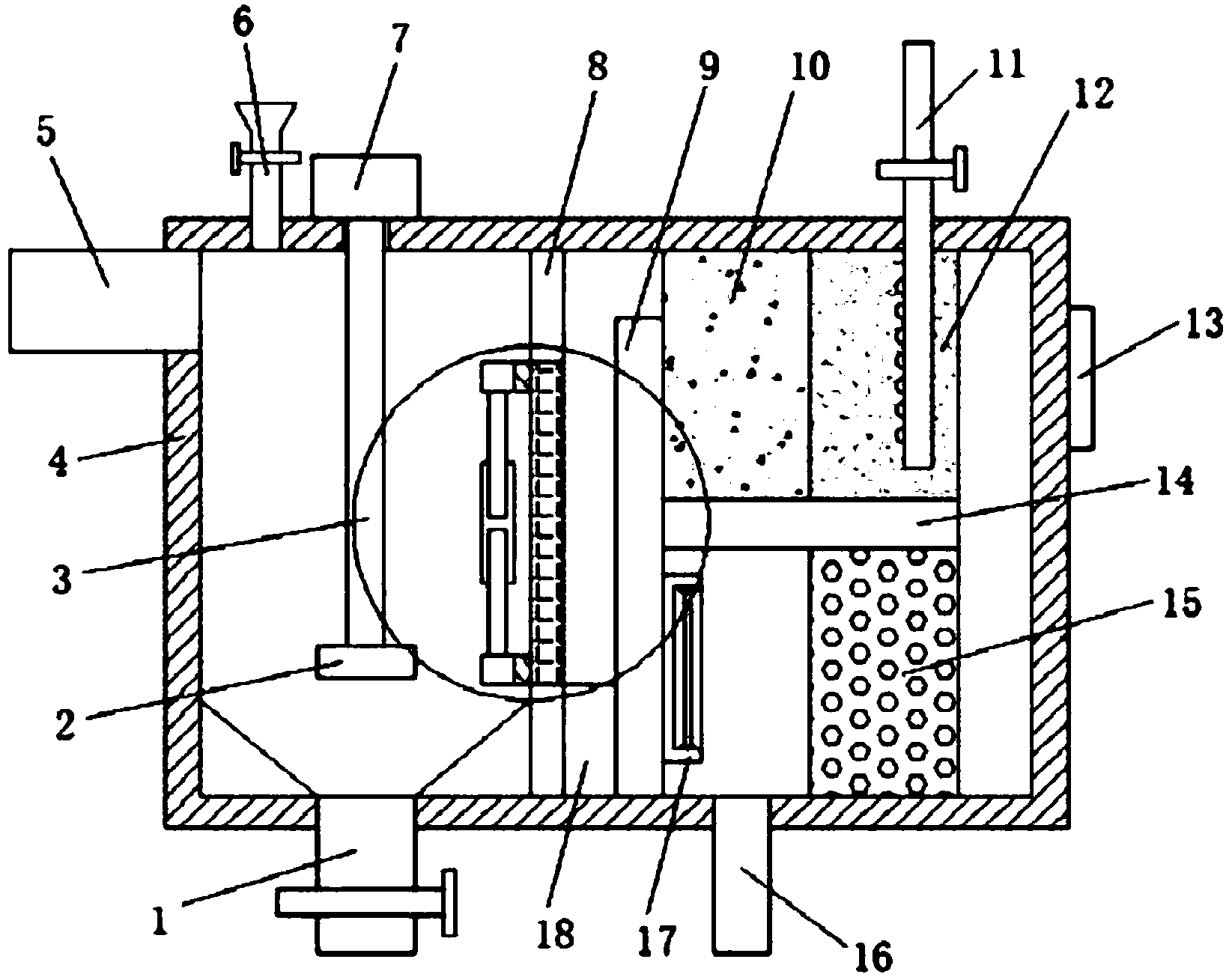

1.一种厨房垃圾废水深度处理装置，包括处理箱(4)，其特征在于，所述处理箱(4)的顶端一侧设有进水管(5)和投药管(6)，处理箱(4)的顶端靠近投药管(6)的一侧外壁上固定有第一气缸(7)，投药管(6)位于进水管(5)和第一气缸(7)之间，第一气缸(7)的输出轴连接有垂直设置的第一伸缩杆(3)，第一伸缩杆(3)的底端穿过处理箱(4)的顶端外壁固定有压块(2)，处理箱(4)的底端靠近压块(2)的一侧设有排污管(1)，排污管(1)与压块(2)相互配合，处理箱(4)的内壁中间位置固定有垂直设置的固定板(8)，固定板(8)的竖切面为回字形，固定板(8)的内部设有垂直设置的过滤网(19)，处理箱(4)的两侧外壁上均固定有第二气缸(20)，第二气缸(20)的输出轴连接有水平设置的第二伸缩杆(21)，第二伸缩杆(21)的一端穿过处理箱(4)的外壁固定有活动块(22)，两个活动块(22)之间设有两个水平设置的连接杆(24)，连接杆(24)位于过滤网(19)靠近进水管(5)的一侧，连接杆(24)的两端均铰接有活动杆(23)，活动杆(23)远离连接杆(24)的一端铰接在活动块(22)的侧壁上，处理箱(4)的底端中间位置固定有垂直设置的挡板(9)，挡板(9)位于固定板(8)远离排污管(1)的一侧，挡板(9)的中间位置远离固定板(8)的一侧侧壁上固定有水平设置的隔板(14)，隔板(14)的顶端设有厌氧层(10)和好氧层(12)，厌氧层(10)位于挡板(9)和好氧层(12)之间，隔板(14)的底端远离挡板(9)的一侧设有吸附层(15)，处理箱(4)的底端设有出水管(16)，出水管(16)位于挡板(9)与吸附层(15)之间。
2.根据权利要求1所述的一种厨房垃圾废水深度处理装置，其特征在于，所述好氧层(12)的内部远离厌氧层(10)的一侧设有垂直设置的曝气管(11)，曝气管(11)的顶端穿过处理箱(4)的顶端内壁延伸至处理箱(4)的外部，曝气管(11)的底端一侧侧壁上设有均匀设置的气孔。
3.根据权利要求1所述的一种厨房垃圾废水深度处理装置，其特征在于，所述挡板(9)的底端两侧侧壁上分别固定有固定座(18)和固定盒(17)，固定座(18)位于固定板(8)与挡板(9)之间，固定盒(17)靠近吸附层(15)的一侧设有玻璃板，固定盒(17)内设有垂直设置的紫外灯管，且吸附层(15)内设有活性炭。
4.根据权利要求1所述的一种厨房垃圾废水深度处理装置，其特征在于，所述连接杆(24)靠近过滤网(19)的一侧侧壁上固定有毛刷，毛刷滑动连接在过滤网(19)上。
5.根据权利要求1所述的一种厨房垃圾废水深度处理装置，其特征在于，所述处理箱(4)远离进水管(5)的一侧外壁上设有控制器(13)，第一气缸(7)、紫外灯管和第二气缸(20)均与控制器(13)电连接。
说明书
一种厨房垃圾废水深度处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种厨房垃圾废水深度处理装置。
背景技术
居民在正常生活中，厨房内会产生很多的垃圾废水，垃圾废水通过管道排出后，为了节约水资源，相关单位通常都需要将其进行深度处理，使其得到净化从而可以进行回收利用。传统的废水处理装置通常通过过滤、分解、吸附和杀菌等流程对废水进行净化处理，由于废水中含有较多的固体垃圾和可沉淀物，废水再过滤时固体垃圾和可沉淀物容易将过滤网堵塞，从而影响废水的正常过滤，为此我们提出一种厨房垃圾废水深度处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种厨房垃圾废水深度处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种厨房垃圾废水深度处理装置，包括处理箱，所述处理箱的顶端一侧设有进水管和投药管，处理箱的顶端靠近投药管的一侧外壁上固定有第一气缸，投药管位于进水管和第一气缸之间，第一气缸的输出轴连接有垂直设置的第一伸缩杆，第一伸缩杆的底端穿过处理箱的顶端外壁固定有压块，处理箱的底端靠近压块的一侧设有排污管，排污管与压块相互配合，处理箱的内壁中间位置固定有垂直设置的固定板，固定板的竖切面为回字形，固定板的内部设有垂直设置的过滤网，处理箱的两侧外壁上均固定有第二气缸，第二气缸的输出轴连接有水平设置的第二伸缩杆，第二伸缩杆的一端穿过处理箱的外壁固定有活动块，两个活动块之间设有两个水平设置的连接杆，连接杆位于过滤网靠近进水管的一侧，连接杆的两端均铰接有活动杆，活动杆远离连接杆的一端铰接在活动块的侧壁上，处理箱的底端中间位置固定有垂直设置的挡板，挡板位于固定板远离排污管的一侧，挡板的中间位置远离固定板的一侧侧壁上固定有水平设置的隔板，隔板的顶端设有厌氧层和好氧层，厌氧层位于挡板和好氧层之间，隔板的底端远离挡板的一侧设有吸附层，处理箱的底端设有出水管，出水管位于挡板与吸附层之间。
优选的，所述好氧层的内部远离厌氧层的一侧设有垂直设置的曝气管，曝气管的顶端穿过处理箱的顶端内壁延伸至处理箱的外部，曝气管的底端一侧侧壁上设有均匀设置的气孔。
优选的，所述挡板的底端两侧侧壁上分别固定有固定座和固定盒，固定座位于固定板与挡板之间，固定盒靠近吸附层的一侧设有玻璃板，固定盒内设有垂直设置的紫外灯管，且吸附层内设有活性炭。
优选的，所述连接杆靠近过滤网的一侧侧壁上固定有毛刷，毛刷滑动连接在过滤网上。
优选的，所述处理箱远离进水管的一侧外壁上设有控制器，第一气缸、紫外灯管和第二气缸均与控制器电连接。
本实用新型的有益效果：通过排污管、压块、第一伸缩杆、投药管、第一气缸、固定板、过滤网、第二气缸、第二伸缩杆、活动块、活动杆和连接杆的设置，能够将废水中的可沉淀物进行絮凝沉淀，使得废水中的固体垃圾和可沉淀物均与废水相互分离，并且对过滤网进行有效清理，防止过滤网被固体垃圾和可沉淀物质堵塞，影响废水的正常过滤，处理效果好，实用性强，本装置能够将废水中的可沉淀物进行絮凝沉淀，使得废水中的固体垃圾和可沉淀物均与废水相互分离，并且对过滤网进行有效清理，防止过滤网被固体垃圾和可沉淀物质堵塞，影响废水的正常过滤，处理效果好，实用性强。
