申请日2018.05.17
公开(公告)日2019.01.08
IPC分类号C02F9/06
摘要
本实用新型公开了一种电絮凝化工废水处理装置，包括箱体和回收箱，箱体顶部设有电源箱，固定板顶部设有收集箱，收集箱一侧设有抽取泵，收集箱内部设有过滤装置，出水管通过连接管连接回收箱，出水管顶部设有加药管，箱体内部顶端设有安装架，安装架底部设有若干电极板，箱体底部设有搅拌装置，箱体底端两侧设有若干活性炭吸附板，通过电极板的设置，对废水进行电解絮凝处理，对废水中的胶态杂质及悬浮杂质有凝聚沉淀作用，且由于阳极的氧化作用和阴极的还原作用，能广泛去除废水中多种污染物，澄清效果好，通过抽取管和抽取泵将电解产生的浮渣、沉淀物进行抽取集中到收集箱内，经过过滤装置过滤筛选本实用新型设计合理，适合推广使用。
翻译权利要求书

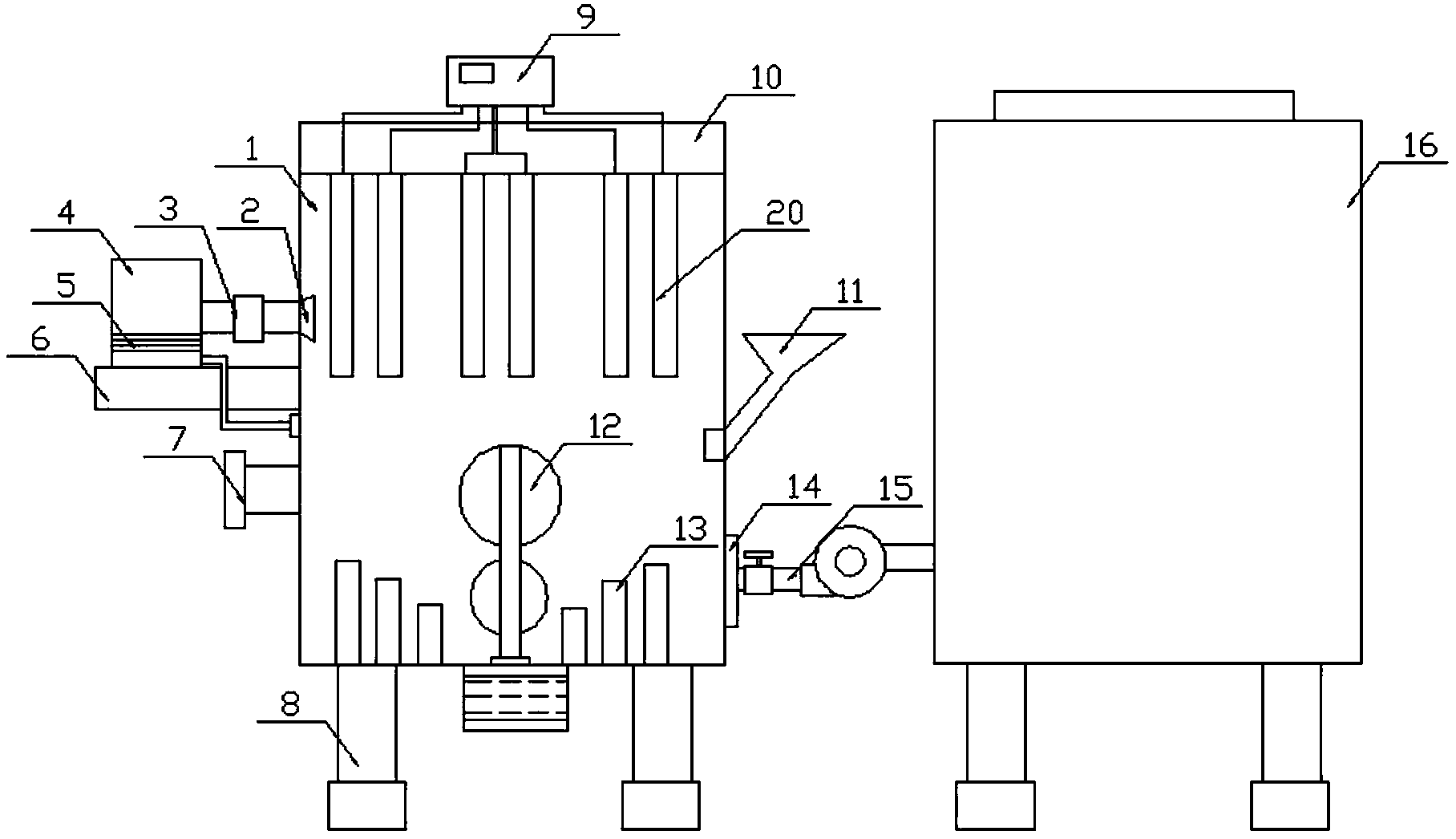

1.一种电絮凝化工废水处理装置，包括箱体(1)和回收箱(16)，其特征在于，所述箱体(1)顶部设有电源箱(9)，所述箱体(1)一侧设有固定板(6)，所述固定板(6)顶部设有收集箱(4)，所述收集箱(4)一侧设有抽取泵(3)，所述抽取泵(3)通过抽取管(2)连接箱体(1)，所述收集箱(4)内部设有过滤装置(5)，所述箱体(1)靠近于固定板(6)一侧设有进水管(7)，所述箱体(1)底部一侧设有出水管(14)，所述出水管(14)通过连接管(15)连接回收箱(16)，所述出水管(14)顶部设有加药管(11)，所述箱体(1)内部顶端设有安装架(10)，所述安装架(10)底部设有若干电极板(20)，所述箱体(1)底部设有搅拌装置(12)，所述箱体(1)底端两侧设有若干活性炭吸附板(13)，所述过滤装置(5)依次设有粗孔过滤网(17)、细孔过滤网(18)和微细过滤网(19)。
2.根据权利要求1所述的一种电絮凝化工废水处理装置，其特征在于，所述箱体(1)和回收箱(16)底部两侧均设有支撑脚(8)。
3.根据权利要求1所述的一种电絮凝化工废水处理装置，其特征在于，所述收集箱(4)通过连接管(15)连接箱体(1)。
4.根据权利要求1所述的一种电絮凝化工废水处理装置，其特征在于，所述电源箱(9)通过导线连接电极板(20)。
5.根据权利要求1所述的一种电絮凝化工废水处理装置，其特征在于，所述活性炭吸附板(13)呈阶梯式安装。
6.根据权利要求1所述的一种电絮凝化工废水处理装置，其特征在于，所述连接管(15)设有调节阀。
7.根据权利要求1所述的一种电絮凝化工废水处理装置，其特征在于，所述电源箱(9)设有控制器。
说明书
一种电絮凝化工废水处理装置
技术领域
本实用新型涉及一种处理装置，尤其是涉及一种电絮凝化工废水处理装置。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指没有利用或没利用价值的水。
目前，日益严重的水环境污染困扰着经济与社会的发展，也成为制约社会经济可持续发展的主要因素，目前我国废水污染的问题日益严重，对人类、动物健康和生态环境造成巨大的危害，尤其是印染行业等产生的废水。随着社会的发展，人们开始注重绿色节能环保的生活，一些化工厂在废水处理时常见的会采用以下几种方式:1.化学方法处理;2.物理处理法;3.光催化氧化技术光催化氧化技术;4.超声波技术;5.磁分离法，由于化工废水的水质成分复杂，废水中的污染物浓度高，有毒有害等特征污染物多等等，用传统的废水处理方法不能达到理想的处理效果。化工厂所采用的有机废水处理方法是在电解槽内对废水进行电解处理，但是常规的电解处理装置在处理过程中电极板很容易被废水或反应后产生的污垢覆盖，如果未及时处理污垢，容易造成管道的堵塞，使废水处理无法顺利进行，由于废水成分复杂，单一的电解难以彻底去除废水中其他的有害物质，为了解决上述问题，因此，设计一种电絮凝化工废水处理装置。
实用新型内容
本实用新型要解决的技术问题是克服现有的传统的化工废水处理效果差，电解处理不够彻底，且电解处理产生的污垢无法及时去除的缺陷，提供一种电絮凝化工废水处理装置，从而解决上述问题。
为实现上述目的，本实用新型提供如下技术方案：一种电絮凝化工废水处理装置，包括箱体和回收箱，所述箱体顶部设有电源箱，所述箱体一侧设有固定板，所述固定板顶部设有收集箱，所述收集箱一侧设有抽取泵，所述抽取泵通过抽取管连接箱体，所述收集箱内部设有过滤装置，所述箱体靠近于固定板一侧设有进水管，所述箱体底部一侧设有出水管，所述出水管通过连接管连接回收箱，所述出水管顶部设有加药管，所述箱体内部顶端设有安装架，所述安装架底部设有若干电极板，所述箱体底部设有搅拌装置，所述箱体底端两侧设有若干活性炭吸附板，所述过滤装置依次设有粗孔过滤网、细孔过滤网和微细过滤网。
作为本实用新型的一种优选技术方案，所述箱体和回收箱底部两侧均设有支撑脚。
作为本实用新型的一种优选技术方案，所述收集箱通过连接管连接箱体。
作为本实用新型的一种优选技术方案，所述电源箱通过导线连接电极板。
作为本实用新型的一种优选技术方案，所述活性炭吸附板呈阶梯式安装。
作为本实用新型的一种优选技术方案，所述连接管设有调节阀。
作为本实用新型的一种优选技术方案，所述电源箱设有控制器。
与目前技术相比，本实用新型的有益效果是：该种电絮凝化工废水处理装置，结构设计完整紧凑，通过电极板的设置，对废水进行电解絮凝处理，对废水中的胶态杂质及悬浮杂质有凝聚沉淀作用，且由于阳极的氧化作用和阴极的还原作用，能广泛去除废水中多种污染物，澄清效果好，通过抽取管和抽取泵将电解产生的浮渣、沉淀物进行抽取集中到收集箱内，经过过滤装置过滤筛选后，多余的废水排到箱体中继续进行处理，杂物保留在收集箱内部，防止杂质覆盖和堵塞，通过加药管添加药剂，用搅拌装置进行均匀混合，且用活性炭吸附板吸附废水中的有毒有害物质，进一步高效处理废水，达到更好的处理效果，用回收箱收集处理后的废水可进行二次利用，节约水资源，本实用新型设计合理，适合推广使用。
