申请日2018.03.08
公开(公告)日2018.08.17
IPC分类号B01F7/18
摘要
本发明公开了一种污水处理用的加药搅拌装置，包括搅拌桶和连接在其侧壁的支腿。本发明结构简单，电机通过搅拌轴带动第二直齿轮转动，第二直齿轮与缺齿轮啮合时，转轴缠绕连接线，在定滑轮的作用下，带动直齿条向上移动，直齿条与第一直齿轮啮合，带动搅拌杆向下摆动，当第二直齿轮与缺齿轮不啮合时，在第一弹簧的作用下，搅拌杆向上摆动，同时搅拌轴带动搅拌杆转动，实现搅拌杆两个方向的运动，充分对药液进行混合，保证各部分的药效，在此过程中，连接线带动摩擦轮和凸轮转动，凸轮间歇抵压滑杆，当其上的出液孔与进药管的内管连通时，添加剂会流入搅拌桶中，逐渐增加药量进行混合，提高药液的均匀度。
权利要求书

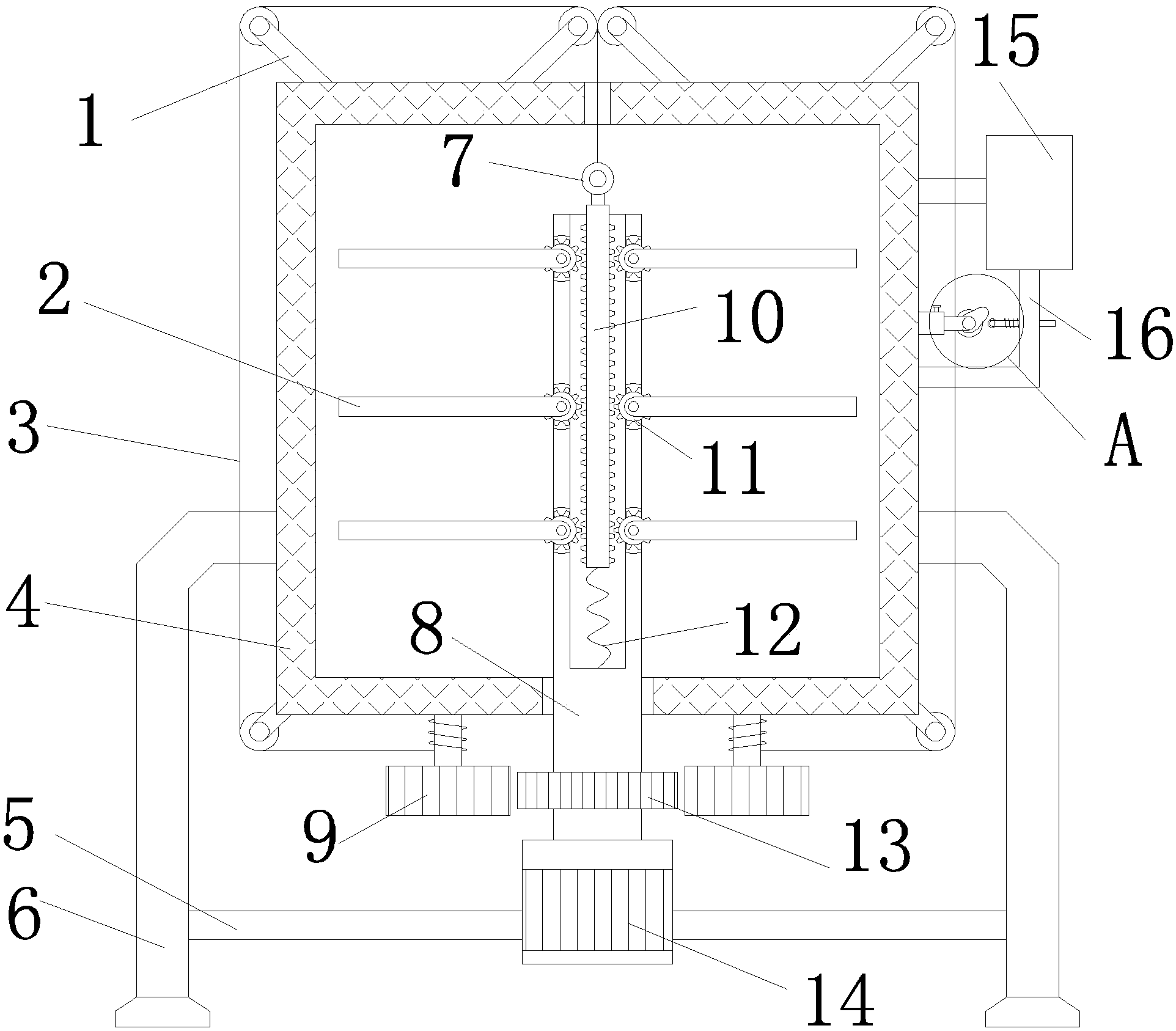

1.污水处理用的加药搅拌装置，包括搅拌桶(4)和连接在其侧壁的支腿(6)，其特征在于，所述搅拌桶(4)的设有电机(14)，电机(14)通过第一直杆(5)与支腿(6)连接，所述电机(14)的输出端连接有搅拌轴(8)的一端，搅拌轴(8)的另一端贯穿搅拌桶(4)的底部并延伸至搅拌桶(4)的内部，所述搅拌轴(8)位于搅拌桶(4)外部的一段套接有第二直齿轮(13)，所述搅拌桶(4)的底部转动连接有转轴的一端，转轴的另一端连接有与第二直齿轮(13)啮合的缺齿轮(9)，所述搅拌桶(4)的外壁连接有三组定滑轮(1)，所述搅拌轴(8)远离电机(14)的一端设有深孔槽，深孔槽的内底部通过第一弹簧(12)连接有直齿条(10)的一端，直齿条(10)的另一端转动连接有连接线(3)的一端，连接线(3)的另一端贯穿搅拌桶(4)顶部开设的贯穿孔并依次绕过三组定滑轮(1)缠绕在转轴上，所述深孔槽的内壁设有安装口，安装口的内壁转动连接有第一直齿轮(11)，第一直齿轮(11)与直齿条(10)啮合，第一直齿轮(11)的侧壁连接有搅拌杆(2)的一端，搅拌杆(2)的另一端位于深孔槽的外部，所述搅拌桶(4)的外壁连接有间歇加药器。
2.根据权利要求1所述的污水 处理用的加药搅拌装置，其特征在于，所述间歇加药器包括与搅拌桶(4)外壁连接的加药斗(15)，加药斗(15)的底部通过进药管(16)与搅拌桶(4)连通，所述进药管(16)的竖直段滑动插接有滑杆(22)，且滑杆(22)上设有与进药管(16)的内管相对应的出液孔，所述滑杆(22)上套接有第二弹簧(21)，且第二弹簧(21)的两端分别与进药管(16)和滑杆(22)连接，所述搅拌桶(4)靠近滑杆(22)的一侧连接有伸缩杆的一端，伸缩杆的另一端转动连接有摩擦轮(19)，摩擦轮(19)与其中一条连接线(3)接触，所述摩擦轮(19)的一侧同轴连接有与滑杆(22)相对应的凸轮(20)，所述搅拌桶(4)的侧壁分别连通有第一直管和第二直管。
3.根据权利要求2所述的污水处理用的加药搅拌装置，其特征在于，所述伸缩杆包括与搅拌桶(4)连接的杆套(18)，杆套(18)内插接有第二直杆(17)的一端，第二直杆(17)的另一端与摩擦轮(19)转动连接，所述杆套(18)上螺纹连接有紧固螺栓，且紧固螺栓位于杆套(18)内的一端与第二直杆(17)相抵。
4.根据权利要求2所述的污水处理用的加药搅拌装置，其特征在于，所述滑杆(22)靠近凸轮(20)的一端转动连接有滚轮。
5.根据权利要求1所述的污水处理用的加药搅拌装置，其特征在于，所述直齿条(10)的上端转动连接有转动环(7)，转动环(7)与连接线(3)远离转轴的一端连接。
6.根据权利要求1所述的污水处理用的加药搅拌装置，其特征在于，所述定滑轮(1)的外圈设有环形深度槽。
7.根据权利要求1所述的污水处理用的加药搅拌装置，其特征在于，所述搅拌杆(2)上设有透水孔。
8.根据权利要求1所述的污水处理用的加药搅拌装置，其特征在于，所述缺齿轮(9)的角度介于80-100度。
说明书
污水处理用的加药搅拌装置
技术领域
本发明涉及污水处理技术领域，尤其涉及污水处理用的加药搅拌装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活;在利用化学处理污水时，应首先保证处理药液各部分的药效相等，即应保证药液均匀混合，而现有的设备搅拌的均匀度较低。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的污水处理用的加药搅拌装置。
为了实现上述目的，本发明采用了如下技术方案：
污水处理用的加药搅拌装置，包括搅拌桶和连接在其侧壁的支腿，所述搅拌桶的设有电机，电机通过第一直杆与支腿连接，所述电机的输出端连接有搅拌轴的一端，搅拌轴的另一端贯穿搅拌桶的底部并延伸至搅拌桶的内部，所述搅拌轴位于搅拌桶外部的一段套接有第二直齿轮，所述搅拌桶的底部转动连接有转轴的一端，转轴的另一端连接有与第二直齿轮啮合的缺齿轮，所述搅拌桶的外壁连接有三组定滑轮，所述搅拌轴远离电机的一端设有深孔槽，深孔槽的内底部通过第一弹簧连接有直齿条的一端，直齿条的另一端转动连接有连接线的一端，连接线的另一端贯穿搅拌桶顶部开设的贯穿孔并依次绕过三组定滑轮缠绕在转轴上，所述深孔槽的内壁设有安装口，安装口的内壁转动连接有第一直齿轮，第一直齿轮与直齿条啮合，第一直齿轮的侧壁连接有搅拌杆的一端，搅拌杆的另一端位于深孔槽的外部，所述搅拌桶的外壁连接有间歇加药器，所述搅拌桶的侧壁分别连通有第一直管和第二直管。
优选地，所述间歇加药器包括与搅拌桶外壁连接的加药斗，加药斗的底部通过进药管与搅拌桶连通，所述进药管的竖直段滑动插接有滑杆，且滑杆上设有与进药管的内管相对应的出液孔，所述滑杆上套接有第二弹簧，且第二弹簧的两端分别与进药管和滑杆连接，所述搅拌桶靠近滑杆的一侧连接有伸缩杆的一端，伸缩杆的另一端转动连接有摩擦轮，摩擦轮与其中一条连接线接触，所述摩擦轮的一侧同轴连接有与滑杆相对应的凸轮。
优选地，所述伸缩杆包括与搅拌桶连接的杆套，杆套内插接有第二直杆的一端，第二直杆的另一端与摩擦轮转动连接，所述杆套上螺纹连接有紧固螺栓，且紧固螺栓位于杆套内的一端与第二直杆相抵。
优选地，所述滑杆靠近凸轮的一端转动连接有滚轮。
优选地，所述直齿条的上端转动连接有转动环，转动环与连接线远离转轴的一端连接。
优选地，所述定滑轮的外圈设有环形深度槽。
优选地，所述搅拌杆上设有透水孔。
优选地，所述缺齿轮的角度介于80-100度。
与现有技术相比，本发明的有益效果是：本发明结构简单，电机通过搅拌轴带动第二直齿轮转动，第二直齿轮与缺齿轮啮合时，转轴缠绕连接线，在定滑轮的作用下，带动直齿条向上移动，直齿条与第一直齿轮啮合，带动搅拌杆向下摆动，当第二直齿轮与缺齿轮不啮合时，在第一弹簧的作用下，搅拌杆向上摆动，同时搅拌轴带动搅拌杆转动，实现搅拌杆两个方向的运动，充分对药液进行混合，保证各部分的药效，在此过程中，连接线带动摩擦轮和凸轮转动，凸轮间歇抵压滑杆，当其上的出液孔与进药管的内管连通时，添加剂会流入搅拌桶中，逐渐增加药量进行混合，提高药液的均匀度。
