申请日2018.05.22
公开(公告)日2018.09.28
IPC分类号B01D29/58; B01D29/03; B01D29/96; B01D35/01; B02C18/14; B02C18/18
摘要
本发明涉及废水废气处理设备技术领域，尤其涉及一种生活垃圾废水废气环保处理设备，包括处理箱，所述处理箱顶部的一侧固定连接有连接管，所述连接管的顶部固定连接有进水管，所述进水管的外侧安装有第一阀门，所述处理箱内腔顶部的一侧固定连接有处理室，且处理室的顶部与进水管的底部连通。该生活垃圾废水废气环保处理设备，通过处理箱一侧的第一驱动电机和第二驱动电机运转，带动第一连接杆和第二连接杆，利用第一搅碎齿和第二搅碎齿从进水管进行的固定垃圾进行搅碎，通过滤板进行多次过滤后将污水从出水管排出，在需要清理时，将滤板通过连接板抽出，方便垃圾排放，从而加快垃圾清理的效率，从而达到高效清理的目的。
翻译权利要求书

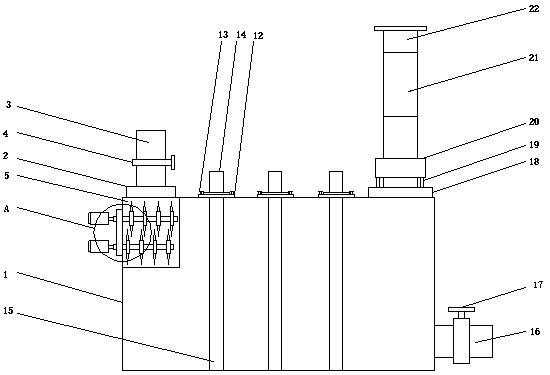

1.一种生活垃圾废水废气环保处理设备，包括处理箱(1)，其特征在于：所述处理箱(1)顶部的一侧固定连接有连接管(2)，所述连接管(2)的顶部固定连接有进水管(3)，所述进水管(3)的外侧安装有第一阀门(4)，所述处理箱(1)内腔顶部的一侧固定连接有处理室(5)，且处理室(5)的顶部与进水管(3)的底部连通，所述处理箱(1)的一侧固定连接有第一驱动电机(6)，所述第一驱动电机(6)的输出轴固定连接有第一连接杆(7)，且第一连接杆(7)的一端插接处理室(5)的内部，所述第一连接杆(7)的外侧固定连接有第一搅碎齿(8)，所述处理箱(1)的一侧固定连接有第二驱动电机(9)，且第二驱动电机(9)位于第一驱动电机(6)的上方，所述第二驱动电机(9)的输出轴固定连接有第二连接杆(10)，所述第二连接杆(10)的一端插接处理室(5)的内部，所述第二连接杆(10)的外侧固定连接有第二搅碎齿(11)，所述处理箱(1)顶部的中部固定连接有插管(12)，所述插管(12)的内部插接有连接板(14)，所述连接板(14)顶部的两侧均螺纹连接有螺纹杆(13)，且螺纹杆(13)的底端贯穿连接板(14)的底部并与处理箱(1)的顶部螺纹连接，所述连接板(14)的底部固定连接有滤板(15)，且滤板(15)的底部与处理箱(1)内腔的底部活动连接，所述处理箱(1)一侧的底部固定连接有出水管(16)，所述出水管(16)的外侧安装有第二阀门(17)，所述处理箱(1)顶部的另一侧固定连接有出气管(18)，所述出气管(18)的顶部固定连接有离心风机(20)，所述离心风机(20)的顶部固定连接有排气管(22)，所述排气管(22)的内部固定连接有过滤净化层(21)。
2.根据权利要求1所述的一种生活垃圾废水废气环保处理设备，其特征在于：所述第一搅碎齿(8)和第二搅碎齿(11)的形状均为三角形，且第一搅碎齿(8)与第二搅碎齿(11)交错排列。
3.根据权利要求1所述的一种生活垃圾废水废气环保处理设备，其特征在于：所述离心风机(20)底部的两侧均固定连接有支撑架(19)，且支撑架(19)的顶部与处理箱(1)的顶部固定连接。
4.根据权利要求1所述的一种生活垃圾废水废气环保处理设备，其特征在于：所述插管(12)的数量为三个，且三个插管(12)水平等距离的分布在处理箱(1)的顶部。
5.根据权利要求1所述的一种生活垃圾废水废气环保处理设备，其特征在于：所述过滤净化层(21)包括有脱硫过滤层和活性炭过滤层。
6.根据权利要求1所述的一种生活垃圾废水废气环保处理设备，其特征在于：所述螺纹杆(13)的顶部固定连接有扭块，且扭块为不锈钢金属块。
7.根据权利要求1所述的一种生活垃圾废水废气环保处理设备，其特征在于：所述滤板(15)的内部固定连接有过滤网，且过滤网的外表面开设有直径大小为零点二厘米的通孔。
说明书
一种生活垃圾废水废气环保处理设备
技术领域
本发明涉及废水废气处理设备技术领域，具体为一种生活垃圾废水废气环保处理设备。
背景技术
目前，日益严重的水环境污染困扰着经济与社会的发展，也成为制约社会经济可持续发展的主要因素，目前我国有机废水废气污染的问题日益严重，对人类、动物健康和生态环境造成巨大的危害，尤其是印染行业等产生的废水废气，具有水量大、有毒且难生物降解等特点，用传统的废水废气处理方法不能达到理想的处理效果，现有的污水处理装置都是将废水废气直接引入净化池净化，这种方式清理不是很彻底，只是简单的对水进行净化。
中国专利公开号为CN205700040U公开了一种废水废气处理装置，属于环境保护领域，包括引水管、球形过滤装置、引风装置、废气吸收装置、中和反应装置、储水装置与排水装置，所述球形过滤装置一侧连接导管，所述球形过滤装置底部设有排污阀，所述导管一侧连接引水管，所述引水管顶部设有电机，所述导管顶部通过管道分别与所述引风装置、废气吸收装置连接，所述废气吸收装置底部设有排液口并通过管道与所述中和反应装置连接，所述球形过滤装置另一侧通过管道分别与所述中和反应装置、储水装置、排水装置连接，本发明通过引风装置对废气进行吸收，通过球形过滤装置对废水进行过滤，然后对废液进行中和处理，实用性强。
虽然具有一定的处理效果，但是在排污水和清理固体垃圾时效率较低，为此我们提出了一种生活垃圾废水废气环保处理设备。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种生活垃圾废水废气环保处理设备，解决了废水在处理后垃圾清理效率低的问题。
(二)技术方案
为实现上述高效清理的目的，本发明提供如下技术方案：一种生活垃圾废水废气环保处理设备，包括处理箱，所述处理箱顶部的一侧固定连接有连接管，所述连接管的顶部固定连接有进水管，所述进水管的外侧安装有第一阀门，所述处理箱内腔顶部的一侧固定连接有处理室，且处理室的顶部与进水管的底部连通，所述处理箱的一侧固定连接有第一驱动电机，所述第一驱动电机的输出轴固定连接有第一连接杆，且第一连接杆的一端插接处理室的内部，所述第一连接杆的外侧固定连接有第一搅碎齿，所述处理箱的一侧固定连接有第二驱动电机，且第二驱动电机位于第一驱动电机的上方，所述第二驱动电机的输出轴固定连接有第二连接杆，所述第二连接杆的一端插接处理室的内部，所述第二连接杆的外侧固定连接有第二搅碎齿，所述处理箱顶部的中部固定连接有插管，所述插管的内部插接有连接板，所述连接板顶部的两侧均螺纹连接有螺纹杆，且螺纹杆的底端贯穿连接板的底部并与处理箱的顶部螺纹连接，所述连接板的底部固定连接有滤板，且滤板的底部与处理箱内腔的底部活动连接，所述处理箱一侧的底部固定连接有出水管，所述出水管的外侧安装有第二阀门，所述处理箱顶部的另一侧固定连接有出气管，所述出气管的顶部固定连接有离心风机，所述离心风机的顶部固定连接有排气管，所述排气管的内部固定连接有过滤净化层。
优选的，所述第一搅碎齿和第二搅碎齿的形状均为三角形，且第一搅碎齿与第二搅碎齿交错排列。
优选的，所述离心风机底部的两侧均固定连接有支撑架，且支撑架的顶部与处理箱的顶部固定连接。
优选的，所述插管的数量为三个，且三个插管水平等距离的分布在处理箱的顶部。
优选的，所述过滤净化层包括有脱硫过滤层和活性炭过滤层。
优选的，所述螺纹杆的顶部固定连接有扭块，且扭块为不锈钢金属块。
优选的，所述滤板的内部固定连接有过滤网，且过滤网的外表面开设有直径大小为零点二厘米的通孔。
(三)有益效果
本发明提供了一种生活垃圾废水废气环保处理设备。具备以下有益效果：
(1)、该生活垃圾废水废气环保处理设备，通过处理箱一侧的第一驱动电机和第二驱动电机运转，带动第一连接杆和第二连接杆，利用第一搅碎齿和第二搅碎齿从进水管进行的固定垃圾进行搅碎，通过滤板进行多次过滤后将污水从出水管排出，在需要清理时，将滤板通过连接板抽出，方便垃圾排放，从而加快垃圾清理的效率，从而达到高效清理的目的。
(2)、该生活垃圾废水废气环保处理设备，通过处理箱顶部固定连接的出气管，通过离心风机将处理箱内部的废气抽出，通过过滤净化层对废气进行净化处理，达到可排放的要求，通过排气管排出，该生活垃圾废水废气环保处理设备结构简单，使用方便，实用效果好。
