氢氧化钠水处理剂生产设备

发布时间:2019-1-9 17:10:47

  申请日2018.03.06

  公开(公告)日2018.12.11

  IPC分类号C01D1/04; B01J19/18

  摘要

  本实用新型公开了一种氢氧化钠水处理剂生产设备,包括壳体,所述壳体的相对的内壁均固定连接有第一挡板,两个第一挡板远离壳体内壁的一端共同固定连接有第一出料口,两个第一挡板内设有装置腔,所述装置腔内设有加热设备,所述壳体的上端固定连接有第一驱动电机,所述第一驱动电机的输出轴贯末端固定连接有转轴,所述转轴的下端贯穿壳体并延伸至壳体内,所述转轴的外侧壁固定连接有搅拌扇叶,所述壳体的上端设有第一开口,所述第一开口内设有排气装置,所述第一出料口的内壁固定连接有第一蝶阀。本实用新型结构合理,结构较简单,生产速度快,操作简单,大大的降低了生产成本。

  权利要求书

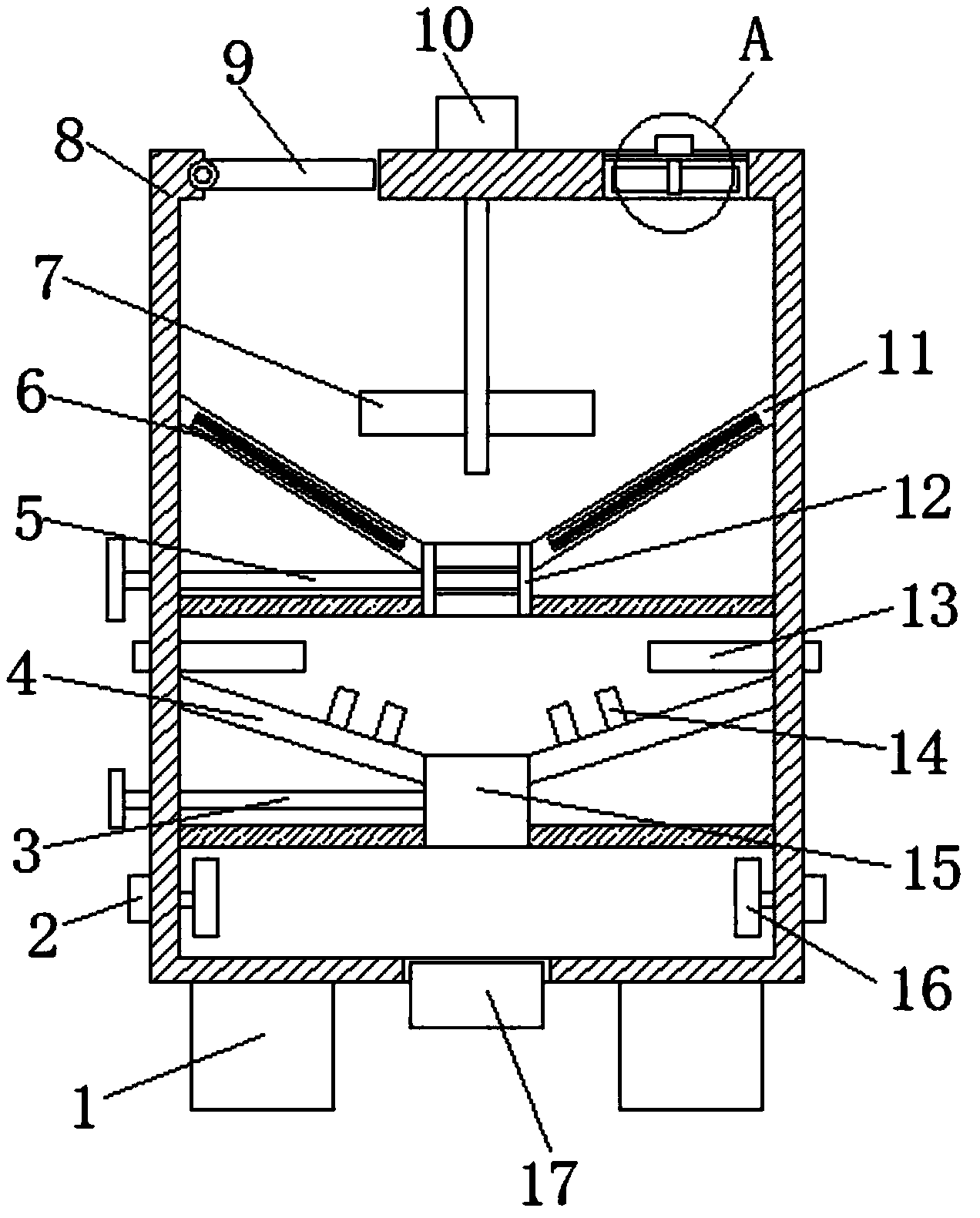

  1.一种氢氧化钠水处理剂生产设备,包括壳体(8),其特征在于,所述壳体(8)的相对的内壁均固定连接有第一挡板(11),两个第一挡板(11)远离壳体(8)内壁的一端共同固定连接有第一出料口(12),两个第一挡板(11)内设有装置腔,所述装置腔内设有加热设备(6),所述壳体(8)的上端固定连接有第一驱动电机(10),所述第一驱动电机(10)的输出轴贯末端固定连接有转轴,所述转轴的下端贯穿壳体(8)并延伸至壳体(8)内,所述转轴的外侧壁固定连接有搅拌扇叶(7),所述壳体(8)的上端设有第一开口,所述第一开口内设有排气装置,所述第一出料口(12)的内壁固定连接有第一蝶阀(5),所述壳体(8)的内壁固定连接有第一分隔板,所述第一出料口(12)贯穿第一分隔板,所述壳体(8)的相对的内壁均固定连接有第二挡板(4),两个第二挡板(4)远离壳体(8)内壁的一端共同固定连接有第二出料口(15),所述第二出料口内设有第二蝶阀(3),两个所述第二挡板(4)的上端均设有多个加热棒(14),所述壳体(8)相对的内壁均贯穿设有出气管(13),所述出气管(13)位于第一分隔板和第二挡板(4)之间,所述壳体(8)的内壁固定连接有第二分隔板,所述第二出料口(15)贯穿第二分隔板,所述壳体(8)相对的侧壁均固定连接有第二驱动电机(2),所述第二驱动电机(2)的输出轴贯穿壳体(8),所述第二驱动电机(2)输出轴的外侧壁固定连接有风扇(16)。

  2.根据权利要求1所述的一种氢氧化钠处理剂生产设备,其特征在于,所述排气装置包括第三驱动电机(19),所述第一开口的内壁固定连接有固定杆,所述第三驱动电机(19)固定连接在固定杆的侧壁上,所述第三驱动电机(19)输出轴的外侧壁固定连接有排气扇叶(18)。

  3.根据权利要求2所述的一种氢氧化钠水处理剂生产设备,其特征在于,所述壳体(8)的上端设有第二开口,所述第二开口的内壁转动连接有进料门(9)。

  4.根据权利要求1所述的一种氢氧化钠水处理剂生产设备,其特征在于,所述第一蝶阀(5)和第二蝶阀(3)的阀杆分别贯穿第一出料口(12)和第二出料口(15)的内壁,并贯穿壳体(8)的内壁。

  5.根据权利要求1所述的一种氢氧化钠水处理剂生产设备,其特征在于,所述壳体(8)的下端设有第三开口,所述第三开口内螺纹连接有底盖(17)。

  6.根据权利要求1所述的一种氢氧化钠水处理剂生产设备,其特征在于,所述壳体(8)的下端固定连接有两个支撑腿(1)。

  说明书

  一种氢氧化钠水处理剂生产设备

  技术领域

  本实用新型涉及水处理剂技术领域,尤其涉及一种氢氧化钠水处理剂生产设备。

  背景技术

  氢氧化钠是废水处理的碱性药剂,其能够使酸性废水变成中性,能够处理重金属废水,能有效的去除废水中的磷酸根、硫酸根及氟离子等阴离子。现有的氢氧化钠制备设备结构过于复杂,生产的成本较高,会带来不小的经济压力。

  实用新型内容

  本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种氢氧化钠水处理剂生产设备,其结构较简单,生产速度快,操作简单,大大的降低了生产成本。

  为了实现上述目的,本实用新型采用了如下技术方案:

  一种氢氧化钠水处理剂生产设备,包括壳体,所述壳体的相对的内壁均固定连接有第一挡板,两个第一挡板远离壳体内壁的一端共同固定连接有第一出料口,两个第一挡板内设有装置腔,所述装置腔内设有加热设备,所述壳体的上端固定连接有第一驱动电机,所述第一驱动电机的输出轴贯末端固定连接有转轴,所述转轴的下端贯穿壳体并延伸至壳体内,所述转轴的外侧壁固定连接有搅拌扇叶,所述壳体的上端设有第一开口,所述第一开口内设有排气装置,所述第一出料口的内壁固定连接有第一蝶阀,所述壳体的内壁固定连接有第一分隔板,所述第一出料口贯穿第一分隔板,所述壳体的相对的内壁均固定连接有第二挡板,两个第二挡板远离壳体内壁的一端共同固定连接有第二出料口,所述第二出料口内设有第二蝶阀,两个所述第二挡板的上端均设有多个加热棒,所述壳体相对的内壁均贯穿设有出气管,所述出气管位于第一分隔板和第二挡板之间,所述壳体的内壁固定连接有第二分隔板,所述第二出料口贯穿第二分隔板,所述壳体相对的侧壁均固定连接有第二驱动电机,所述第二驱动电机的输出轴贯穿壳体,所述第二驱动电机输出轴的外侧壁固定连接有风扇,将氯化钠和水从进料口放入,启动第一驱动电机,带动搅拌扇叶转动,启动加热设备,使反应的更加的快速,反应的氯气氢气通过排气装置排出,打开第一蝶阀,使氢氧化钠溶液进入第二挡板上,通过加热棒进行蒸馏将水变成气体通过出气管排出,打开第二蝶阀,启动第二驱动电机进行烘干。

  优选地,所述排气装置包括第三驱动电机,所述第一开口的内壁固定连接有固定杆,所述第三驱动电机固定连接在固定杆的侧壁上,所述第三驱动电机输出轴的外侧壁固定连接有排气扇叶。

  优选地,所述壳体的上端设有第二开口,所述第二开口的内壁转动连接有进料门。

  优选地,所述第一蝶阀和第二蝶阀的阀杆分别贯穿第一出料口和第二出料口的内壁,并贯穿壳体的内壁。

  优选地,所述壳体的下端设有第三开口,所述第三开口内螺纹连接有底盖。

  优选地,所述壳体的下端固定连接有两个支撑腿。

  本实用新型中,先将生产设备放置于地面,将氯化钠和水从进料口放入,启动第一驱动电机,带动搅拌扇叶转动,启动加热设备,使反应的更加的快速,反应的氯气氢气通过排气装置排出,打开第一蝶阀,使氢氧化钠溶液进入第二挡板上,通过加热棒进行蒸馏将水变成气体通过出气管排出,打开第二蝶阀,启动第二驱动电机进行烘干。本实用新型结构合理,结构较简单,生产速度快,操作简单,大大的降低了生产成本。
