申请日2018.03.15
公开(公告)日2018.12.07
IPC分类号B01D29/35; B01D29/64; C02F1/00; C02F103/10
摘要
本实用新型公开了一种环保高效矿井井下水处理设备，涉及矿井井下水处理设备技术领域，包括壳体，壳体内设有筒状滤网，所述筒状滤网与壳体之间形成清水腔，所述筒状滤网内部连通有加药腔，所述进水管远离进水泵的一端与筒状滤网内部连通，所述出水管与清水腔连通，所述筒状滤网内部设有转轴，所述转轴上设有至少两个叶片，所述叶片上设有与筒状滤网抵触的清洗件;所述筒状滤网靠近下端位置处设有隔板，所述隔板与筒状滤网之间留有间隙。本实用新型的壳体可以依据场地大小而定制，可以满足较小的占地需求，且整个设备比较简单，水处理快速便捷。
权利要求书

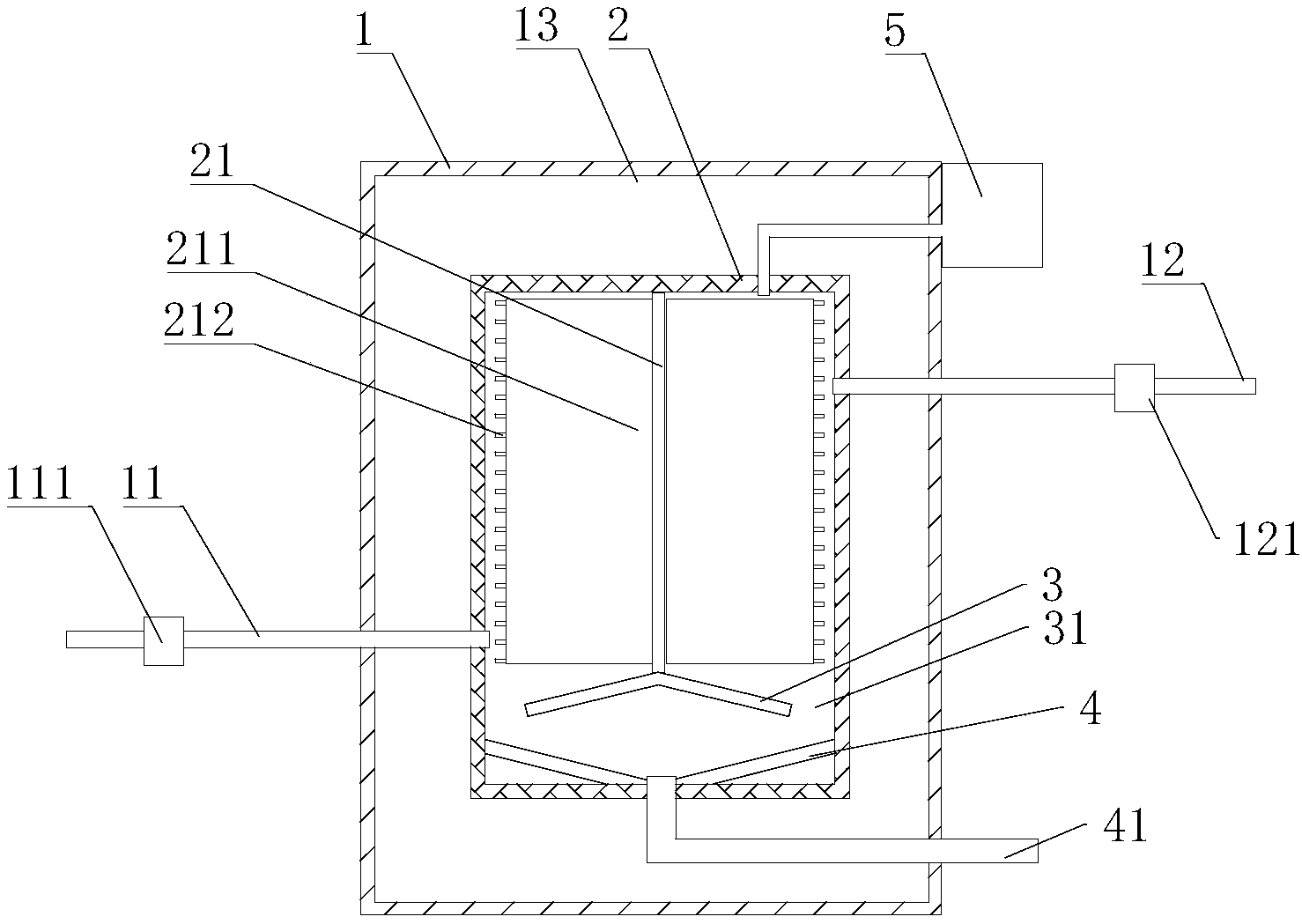

1.一种环保高效矿井井下水处理设备，其特征在于：包括壳体(1)，所述壳体(1)一端连接有进水管(11)，另一端连接有出水管(12)，所述进水管(11)远离壳体(1)的一端设有进水泵(111)，所述出水管(12)远离壳体(1)一端设有出水泵(121);
所述壳体(1)内设有筒状滤网(2)，所述筒状滤网(2)与壳体(1)之间形成清水腔(13)，所述筒状滤网(2)内部连通有加药腔(5)，所述进水管(11)远离进水泵(111)的一端与筒状滤网(2)内部连通，所述出水管(12)与清水腔(13)连通，所述筒状滤网(2)内部设有转轴(21)，所述转轴(21)上设有至少两个叶片(211)，所述叶片(211)上设有与筒状滤网(2)抵触的清洗件;
所述筒状滤网(2)靠近下端位置处设有隔板(3)，所述隔板(3)与筒状滤网(2)之间留有间隙(31)。
2.根据权利要求1所述的一种环保高效矿井井下水处理设备，其特征在于：所述筒状滤网(2)底部设有接料板(4)，所述接料板(4)呈锥形，且锥形所述接料板(4)的锥顶朝下，所述接料板(4)的边沿与筒状滤网(2)抵触，所述隔板(3)位于接料板(4)上方。
3.根据权利要求2所述的一种环保高效矿井井下水处理设备，其特征在于：所述接料板(4)下方连通有排污管(41)，所述排污 管(41)上设有阀门。
4.根据权利要求1所述的一种环保高效矿井井下水处理设备，其特征在于：所述隔板(3)呈锥形，且锥形所述隔板(3)的锥顶朝上，所述隔板(3)的锥度为150～170°。
5.根据权利要求1所述的一种环保高效矿井井下水处理设备，其特征在于：所述间隙(31)长度为2～3cm。
6.根据权利要求1所述的一种环保高效矿井井下水处理设备，其特征在于：所述清洗件为毛刷(212)。
说明书
一种环保高效矿井井下水处理设备
技术领域
本实用新型涉及井下水处理设备，特别是涉及一种环保高效矿井井下水处理设备。
背景技术
矿井水一般分为以下几种：常规矿井水、高矿化度矿井水、酸性矿井水和特殊污染矿井水，煤矿中的高悬浮物、含铁锰矿井水属于特殊污染物的矿井水，含铁锰地下水在我国分布很广，高悬浮物和含铁锰矿井水分布也很广，在一些特殊情况下，传统的矿井水处理设备体积大，质量重，附属设备多，需要较长时间的安装和较大的安装空间，在矿井下，有些地方的空间狭小，传统的矿井水处理设备无法运作，但是煤矿生产又需要快速用水，给生产带来很大的不便。
实用新型内容
本实用新型的目的在于提供一种占地空间小，便捷处理井下水的矿井水处理设备。
为了解决以上技术问题，本实用新型提供一种环保高效矿井井下水处理设备，包括壳体，所述壳体一端连接有进水管，另一端连接有出水管，所述进水管远离壳体的一端设有进水泵，所述出水管远离壳体一端设有出水泵;
所述壳体内设有筒状滤网，所述筒状滤网与壳体之间形成清水腔，所述筒状滤网内部连通有加药腔，所述进水管远离进水泵的一端与筒状滤网内部连通，所述出水管与清水腔连通，所述筒状滤网内部设有转轴，所述转轴上设有至少两个叶片，所述叶片上设有与筒状滤网抵触的清洗件;
所述筒状滤网靠近下端位置处设有隔板，所述隔板与筒状滤网之间留有间隙。
进一步的，所述筒状滤网底部设有接料板，所述接料板呈锥形，且锥形所述接料板的锥顶朝下，所述接料板的边沿与筒状滤网抵触，所述隔板位于接料板上方。
前所述的一种环保高效矿井井下水处理设备，所述接料板下方连通有排污管，所述排污管上设有阀门。
前所述的一种环保高效矿井井下水处理设备，所述隔板呈锥形，且锥形所述隔板的锥顶朝上，所述隔板的锥度为150～170°。
前所述的一种环保高效矿井井下水处理设备，所述间隙长度为2～3cm。
前所述的一种环保高效矿井井下水处理设备，所述清洗件为毛刷。
本实用新型的有益效果是：
(1)本实用新型的井下水由进水管进入到筒状滤网内，被筒状过滤网过滤，进入到清水腔，经由出水管排出，同时加药腔可以根据不同的水质向筒状过滤网内加入水处理药剂，使井下水质量达到要求，设置的叶片可以随着转轴转动，从而利用清洗件将筒状滤网上残留的杂质刮落，保证筒状滤网对井下水的过滤效果，提高对井下水处理的效率及井下水质量，且在进水泵将井下水经由进水管抽入到筒状滤网内时，水流会对叶片进行冲击，从而使叶片自动转动，无需外加动力源，此外，在叶片转动的同时可以搅动加入到筒状过滤网内的药剂，使药剂与井下水充分混合，以提高药剂对井下水的处理效果;本实用新型的壳体可以依据场地大小而定制，可以满足较小的占地需求，且整个设备比较简单，水处理快速便捷;
(2)本实用新型设置的隔板用于阻挡杂质，被毛刷刮落的杂质可以沿着间隙掉落至隔板下方，在叶片搅动筒状滤网时，隔板可以较大程度的限制杂质的运动区域，使较大部分杂质位于隔板下方，减少杂质混合到筒状滤网的量，从而减缓杂质对水处理的影响，且将隔板设置成锥形，杂质掉落到隔板上后可以沿着隔板下滑，再经由间隙顺利进入到隔板下方，本实用新型设置的间隙长度为2～3cm，即可以使杂质顺利落入到隔板下方，又可以利用隔板较大程度的阻挡杂质运动;
(3)本实用新型设置的接料板用于收集经由间隙掉落的杂质，最终可以经由排污管排出壳体外部。
