申请日2018.04.16
公开(公告)日2018.08.24
IPC分类号B01J19/18; B01F11/00; B01F7/18
摘要
本发明公开了一种电解氧化法工业废水处理用复合催化剂制备装置，其结构包括装置主体、主反应釜、溶解容器、混合容器、支撑柱、分流罩板、转动筛、电机结构、高频震荡均质化机构，分流罩板活动连接于支撑柱的上端表面，转动筛位于主反应釜的内部空腔中间处且其垂直贯穿入装置主体的内部且其与分流罩板之间呈机械连接状态，高频震荡均质化机构活动连接于装置主体、主反应釜的内部空腔上部，本发明在电解氧化法工业废水处理用复合催进行制备的操作过程中，可以对设备的混合部件进行一定的高频震荡均质化处理，起到提高催化剂的搅拌融合速度的效果，也使得设备的催化剂搅拌融合效果可以达到预期，提高了设备的工作效率。
权利要求书

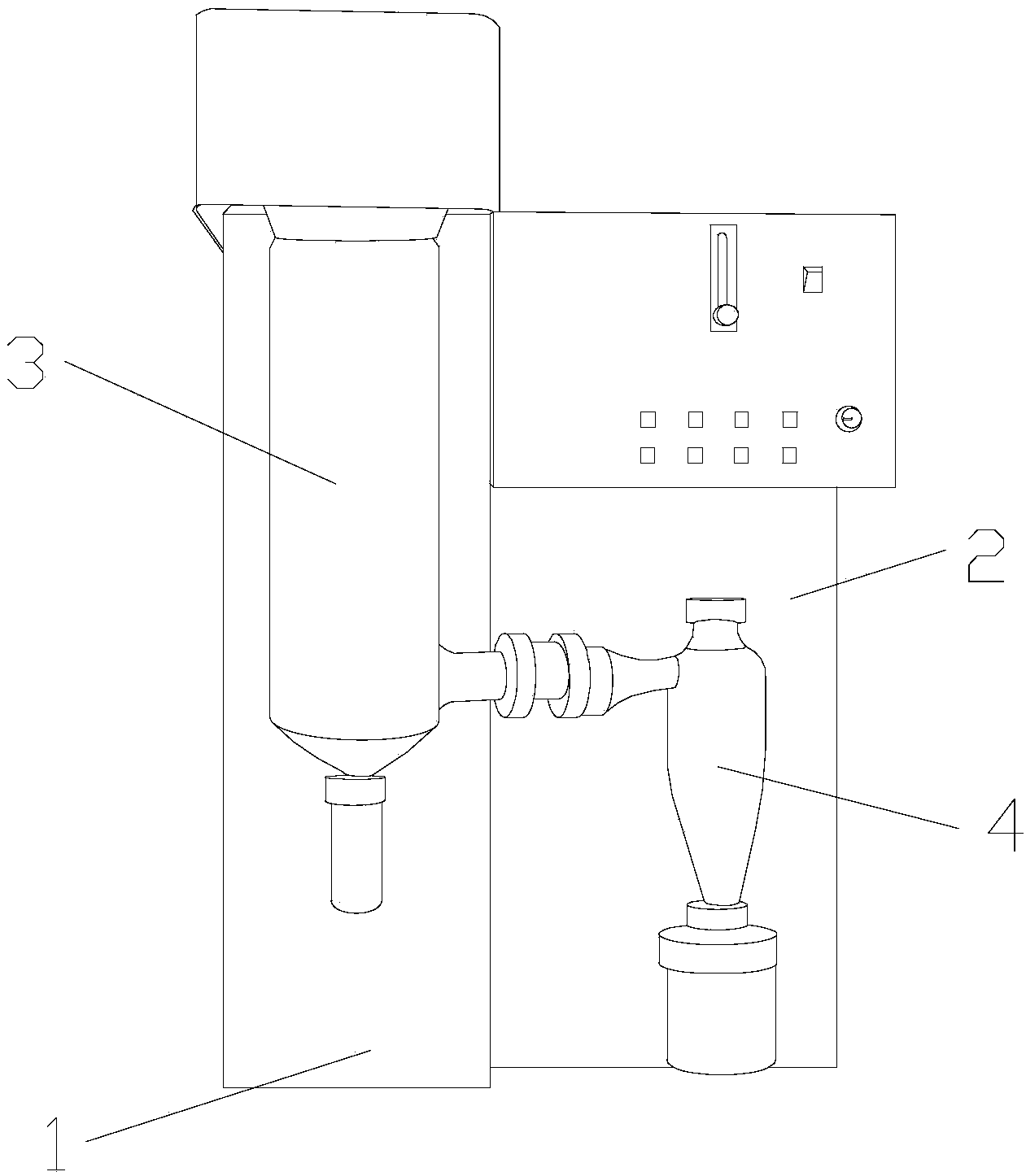

1.一种电解氧化法工业废水处理用复合催化剂制备装置，其结构包括装置主体(1)、主反应釜(2)、溶解容器(3)、混合容器(4)、支撑柱(5)、分流罩板(6)、转动筛(7)、电机结构(8)、高频震荡均质化机构(9)，其特征在于：
所述主反应釜(2)固定焊接于装置主体(1)的右端表面且它们的内部互相贯通，所述溶解容器(3)活动连接于装置主体(1)的前端表面且其贯穿入装置主体(1)的内部，所述混合容器(4)活动连接于主反应釜(2)的前端表面且其贯穿入主反应釜(2)的内部，所述支撑柱(5)垂直连接于装置主体(1)的内底面左部，所述分流罩板(6)活动连接于支撑柱(5)的上端表面，所述转动筛(7)位于主反应釜(2)的内部空腔中间处且其垂直贯穿入装置主体(1)的内部且其与分流罩板(6)之间呈机械连接状态，所述电机结构(8)固定焊接于装置主体(1)的内顶面左部且其与分流罩板(6)之间呈机械连接状态，所述高频震荡均质化机构(9)活动连接于装置主体(1)、主反应釜(2)的内部空腔上部，所述转动筛(7)由高频震荡滤芯(71)、连杆固定机构(72)、调节阀(73)组成，所述高频震荡滤芯(71)活动连接于主反应釜(2)的内部空腔中间处且其垂直贯穿入装置主体(1)的内部且其与分流罩板(6)之间呈机械连接状态，所述调节阀(73)机械连接于高频震荡滤芯(71)的下端表面，所述连杆固定机构(72)垂直连接于调节阀(73)的下端表面且其与混合容器(4)之间呈机械连接状态;
所述高频震荡均质化机构(9)由传动轮结构(91)、转动片装置(92)、第一齿轮传动装置(93)、第二齿轮传动装置(94)、震荡传动控制结构(95)组成，所述传动轮结构(91)通过预压螺栓垂直连接于装置主体(1)的内顶面右部，所述转动片装置(92)活动连接于装置主体(1)的内部右表面上部，所述第一齿轮传动装置(93)活动连接于装置主体(1)的内部右表面中间处，所述第二齿轮传动装置(94)通过预压螺栓垂直连接于主反应釜(2)的内顶面中间处，所述震荡传动控制结构(95)活动连接于主反应釜(2)的内部右表面中间处且其与高频震荡滤芯(71)之间呈机械连接状态。
2.根据权利要求1所述的一种电解氧化法工业废水处理用复合催化剂制备装置，其特征在于：所述传动轮结构(91)由传动轮固定架(911)、传动轮(912)、传动轮输出轴(913)组成，所述传动轮固定架(911)通过预压螺栓垂直连接于装置主体(1)的内顶面右部，所述传动轮(912)活动连接于传动轮固定架(911)的下端表面，所述传动轮输出轴(913)机械连接于传动轮(912)的前端表面中心处，所述传动轮输出轴(913)的外侧表面活动嵌套有传动皮带，所述传动轮(912)通过传动皮带与电机结构(8)的输出轴活动连接，所述传动轮(912)的前端表面边缘处均匀等距排列有外螺纹。
3.根据权利要求1所述的一种电解氧化法工业废水处理用复合催化剂制备装置，其特征在于：所述转动片装置(92)由转动片转轴(921)、弧形转动片(922)、啮合齿结构(923)组成，所述转动片转轴(921)活动连接于装置主体(1)的内部右表面上部，所述弧形转动片(922)活动嵌套于转动片转轴(921)的外侧表面且其向转动片转轴(921)的左端处延伸，所述啮合齿结构(923)均匀等距分布于弧形转动片(922)的外侧弧形边缘处，所述弧形转动片(922)、传动轮(912)通过啮合齿结构(923)、外螺纹之间的啮合作用活动连接。
4.根据权利要求1所述的一种电解氧化法工业废水处理用复合催化剂制备装置，其特征在于：所述第一齿轮传动装置(93)由弹簧结构(931)、横向传动装置(932)、传动齿结构(933)、第一齿轮(934)、第一从动轮(935)、轮齿结构(936)组成，所述弹簧结构(931)垂直连接于装置主体(1)的内部右表面中上处，所述横向传动装置(932)横向活动弹簧结构(931)的左端表面，所述传动齿结构(933)均匀等距分布于横向传动装置(932)的上、下端表面，所述第一齿轮(934)活动连接于装置主体(1)的内部右表面中间处，所述第一从动轮(935)机械连接于第一齿轮(934)的前端表面中心处，所述轮齿结构(936)均匀等距分布于第一齿轮(934)、第一从动轮(935)的外侧表面边缘处。
5.根据权利要求4所述的一种电解氧化法工业废水处理用复合催化剂制备装置，其特征在于：所述第一齿轮(934)、横向传动装置(932)通过传动齿结构(933)、轮齿结构(936)之间的啮合作用活动连接，所述横向传动装置(932)通过轮齿结构(936)与弧形转动片(922)呈啮合连接状态，所述第一齿轮(934)、第一从动轮(935)的外侧表面皆活动嵌套有传动皮带。
6.根据权利要求1所述的一种电解氧化法工业废水处理用复合催化剂制备装置，其特征在于：所述第二齿轮传动装置(94)由第二齿轮固定架(941)、第二齿轮(942)、第二从动轮(943)组成，所述第二齿轮固定架(941)通过预压螺栓垂直连接于主反应釜(2)的内顶面中间处，所述第二齿轮(942)活动连接于第二齿轮固定架(941)的下端表面，所述第二从动轮(943)机械连接于第二齿轮(942)的前端表面中心处，所述第二齿轮(942)、第二从动轮(943)的外侧表面皆活动嵌套有传动皮带，所述第二齿轮(942)的外侧表面边缘处均匀等距排列有轮齿结构(936)，所述第二从动轮(943)、第一从动轮(935)之间通过传动皮带活动连接。
7.根据权利要求1所述的一种电解氧化法工业废水处理用复合催化剂制备装置，其特征在于：所述震荡传动控制结构(95)由横向固定架(951)、转动轮转轴(952)、第一转动轮(953)、第二转动轮(954)组成，横向固定架(951)垂直连接于主反应釜(2)的内部右表面中下处，所述转动轮转轴(952)垂直连接于横向固定架(951)的上端表面中间处，所述第一转动轮(953)活动嵌套于转动轮转轴(952)的外侧表面最上处，所述第二转动轮(954)活动嵌套于转动轮转轴(952)的外侧表面中间处，所述第一转动轮(953)的外侧表面均匀等距排列有外螺纹，所述第一转动轮(953)、第一齿轮(934)通过外螺纹、轮齿结构(936)之间的啮合作用活动连接，所述第二转动轮(954)的外侧表面活动嵌套有传动皮带，所述第二转动轮(954)通过传动皮带与高频震荡滤芯(71)呈活动连接状态。
8.根据权利要求1所述的一种电解氧化法工业废水处理用复合催化剂制备装置，其特征在于：所述电机结构(8)开启带动分流罩板(6)、转动筛(7)运行的同时也通过传动皮带带动传动轮(912)进行传动，于是所述弧形转动片(922)在啮合齿结构(923)、外螺纹之间的啮合作用下向左上进行转动，于是所述横向传动装置(932)在轮齿结构(936)、传动齿结构(933)之间的啮合作用下向左运动，所述第一齿轮(934)在传动齿结构(933)、轮齿结构(936)之间的啮合作用下随之进行传动并通过传动皮带传动至第二齿轮(942)，所述第一转动轮(953)在外螺纹、轮齿结构(936)之间的啮合作用下绕转动轮转轴(952)进行转动并使得第二转动轮(954)随之进行转动，所述第二转动轮(954)转动并通过传动皮带传动至高频震荡滤芯(71)。
说明书
一种电解氧化法工业废水处理用复合催化剂制备装置
技术领域
本发明涉及复合催化剂制备装置制造技术领域，尤其是一种电解氧化法工业废水处理用复合催化剂制备装置。
背景技术
传统的催化剂制备领域大多采用喷雾干燥系统，这一系统因年限较长，加之介质的腐蚀性强，原有喷雾塔及其辔头设施已多处腐蚀、穿孔，局部变形十分严重，因催化剂品种的频繁更换，以及喷雾浆液液固含量较高，喷嘴及喷枪的腐蚀十分严重，导致喷雾干燥工序无法正常生产，且传统的催化剂制备技术存在自动化程度低、产品质量低、尾气中HCL气体含量超标严重的问题，需要一种自动化程度高、产品质量高的电解氧化法工业废水处理用复合催化剂制备装置。
但是，现有技术在电解氧化法工业废水处理用复合催进行制备的操作过程中，虽然自动化程度较高，但是无法对设备的混合部件进行一定的高频震荡均质化处理，从而使得催化剂的搅拌融合速度较慢、搅拌的效果无法达到预期，实用性能不足。
发明内容
针对现有技术存在的不足，本发明目的是提供一种电解氧化法工业废水处理用复合催化剂制备装置，以解决现有技术在电解氧化法工业废水处理用复合催进行制备的操作过程中，虽然自动化程度较高，但是无法对设备的混合部件进行一定的高频震荡均质化处理，从而使得催化剂的搅拌融合速度较慢、搅拌的效果无法达到预期，实用性能不足的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种电解氧化法工业废水处理用复合催化剂制备装置，其结构包括装置主体、主反应釜、溶解容器、混合容器、支撑柱、分流罩板、转动筛、电机结构、高频震荡均质化机构，所述主反应釜固定焊接于装置主体的右端表面且它们的内部互相贯通，所述溶解容器活动连接于装置主体的前端表面且其贯穿入装置主体的内部，所述混合容器活动连接于主反应釜的前端表面且其贯穿入主反应釜的内部，所述支撑柱垂直连接于装置主体的内底面左部，所述分流罩板活动连接于支撑柱的上端表面，所述转动筛位于主反应釜的内部空腔中间处且其垂直贯穿入装置主体的内部且其与分流罩板之间呈机械连接状态，所述电机结构固定焊接于装置主体的内顶面左部且其与分流罩板之间呈机械连接状态，所述高频震荡均质化机构活动连接于装置主体、主反应釜的内部空腔上部，所述转动筛由高频震荡滤芯、连杆固定机构、调节阀组成，所述高频震荡滤芯活动连接于主反应釜的内部空腔中间处且其垂直贯穿入装置主体的内部且其与分流罩板之间呈机械连接状态，所述调节阀机械连接于高频震荡滤芯的下端表面，所述连杆固定机构垂直连接于调节阀的下端表面且其与混合容器之间呈机械连接状态，所述高频震荡均质化机构由传动轮结构、转动片装置、第一齿轮传动装置、第二齿轮传动装置、震荡传动控制结构组成，所述传动轮结构通过预压螺栓垂直连接于装置主体的内顶面右部，所述转动片装置活动连接于装置主体的内部右表面上部，所述第一齿轮传动装置活动连接于装置主体的内部右表面中间处，所述第二齿轮传动装置通过预压螺栓垂直连接于主反应釜的内顶面中间处，所述震荡传动控制结构活动连接于主反应釜的内部右表面中间处且其与高频震荡滤芯之间呈机械连接状态。
进一步的，所述传动轮结构由传动轮固定架、传动轮、传动轮输出轴组成，所述传动轮固定架通过预压螺栓垂直连接于装置主体的内顶面右部，所述传动轮活动连接于传动轮固定架的下端表面，所述传动轮输出轴机械连接于传动轮的前端表面中心处，所述传动轮输出轴的外侧表面活动嵌套有传动皮带，所述传动轮通过传动皮带与电机结构的输出轴活动连接，所述传动轮的前端表面边缘处均匀等距排列有外螺纹。
进一步的，所述转动片装置由转动片转轴、弧形转动片、啮合齿结构组成，所述转动片转轴活动连接于装置主体的内部右表面上部，所述弧形转动片活动嵌套于转动片转轴的外侧表面且其向转动片转轴的左端处延伸，所述啮合齿结构均匀等距分布于弧形转动片的外侧弧形边缘处，所述弧形转动片、传动轮通过啮合齿结构、外螺纹之间的啮合作用活动连接。
进一步的，所述第一齿轮传动装置由弹簧结构、横向传动装置、传动齿结构、第一齿轮、第一从动轮、轮齿结构组成，所述弹簧结构垂直连接于装置主体的内部右表面中上处，所述横向传动装置横向活动弹簧结构的左端表面，所述传动齿结构均匀等距分布于横向传动装置的上、下端表面，所述第一齿轮活动连接于装置主体的内部右表面中间处，所述第一从动轮机械连接于第一齿轮的前端表面中心处，所述轮齿结构均匀等距分布于第一齿轮、第一从动轮的外侧表面边缘处。
进一步的，所述第一齿轮、横向传动装置通过传动齿结构、轮齿结构之间的啮合作用活动连接，所述横向传动装置通过轮齿结构与弧形转动片呈啮合连接状态，所述第一齿轮、第一从动轮的外侧表面皆活动嵌套有传动皮带。
进一步的，所述第二齿轮传动装置由第二齿轮固定架、第二齿轮、第二从动轮组成，所述第二齿轮固定架通过预压螺栓垂直连接于主反应釜的内顶面中间处，所述第二齿轮活动连接于第二齿轮固定架的下端表面，所述第二从动轮机械连接于第二齿轮的前端表面中心处，所述第二齿轮、第二从动轮的外侧表面皆活动嵌套有传动皮带，所述第二齿轮的外侧表面边缘处均匀等距排列有轮齿结构，所述第二从动轮、第一从动轮之间通过传动皮带活动连接。
进一步的，所述震荡传动控制结构由横向固定架、转动轮转轴、第一转动轮、第二转动轮组成，横向固定架垂直连接于主反应釜的内部右表面中下处，所述转动轮转轴垂直连接于横向固定架的上端表面中间处，所述第一转动轮活动嵌套于转动轮转轴的外侧表面最上处，所述第二转动轮活动嵌套于转动轮转轴的外侧表面中间处，所述第一转动轮的外侧表面均匀等距排列有外螺纹，所述第一转动轮、第一齿轮通过外螺纹、轮齿结构之间的啮合作用活动连接，所述第二转动轮的外侧表面活动嵌套有传动皮带，所述第二转动轮通过传动皮带与高频震荡滤芯呈活动连接状态。
进一步的，所述电机结构开启带动分流罩板、转动筛运行的同时也通过传动皮带带动传动轮进行传动，于是所述弧形转动片在啮合齿结构、外螺纹之间的啮合作用下向左上进行转动，于是所述横向传动装置在轮齿结构、传动齿结构之间的啮合作用下向左运动，所述第一齿轮在传动齿结构、轮齿结构之间的啮合作用下随之进行传动并通过传动皮带传动至第二齿轮，所述第一转动轮在外螺纹、轮齿结构之间的啮合作用下绕转动轮转轴进行转动并使得第二转动轮随之进行转动，所述第二转动轮转动并通过传动皮带传动至高频震荡滤芯。
有益效果
本发明提供一种电解氧化法工业废水处理用复合催化剂制备装置的方案，通过设有高频震荡均质化机构，在电解氧化法工业废水处理用复合催进行制备的操作过程中，可以对设备的混合部件进行一定的高频震荡均质化处理，起到提高催化剂的搅拌融合速度的效果，具体为电机结构开启带动分流罩板、转动筛运行的同时也通过传动皮带带动传动轮进行传动，于是所述弧形转动片在啮合齿结构、外螺纹之间的啮合作用下向左上进行转动，于是所述横向传动装置在轮齿结构、传动齿结构之间的啮合作用下向左运动，所述第一齿轮在传动齿结构、轮齿结构之间的啮合作用下随之进行传动并通过传动皮带传动至第二齿轮，所述第一转动轮在外螺纹、轮齿结构之间的啮合作用下绕转动轮转轴进行转动并使得第二转动轮随之进行转动，所述第二转动轮转动并通过传动皮带传动至高频震荡滤芯，也使得设备的催化剂搅拌融合效果可以达到预期，提高了设备的工作效率。
