申请日2018.03.16
公开(公告)日2018.11.16
IPC分类号C02F1/42
摘要
本实用新型涉及一种高含盐废水的树脂软化处理装置，包括筒体，筒体上部设置进水管，进水管端部设置布水器，布水器设置在筒体内部，筒体中部设置中排结构，中排结构下部设置弱酸性阳离子交换树脂层，弱酸性阳离子交换树脂层下方设置集水帽，筒体底部设置出水管;中排结构为鱼刺形，中排结构包括主管，主管两侧设置侧管。本实用新型装置结构简单，该装置应用于高盐废水的零排放系统中，用于膜系统前置软化装置，解决了传统离子交换设备应用于零排放系统中运行不稳定、不耐腐蚀、低抗污染性能的问题。
权利要求书

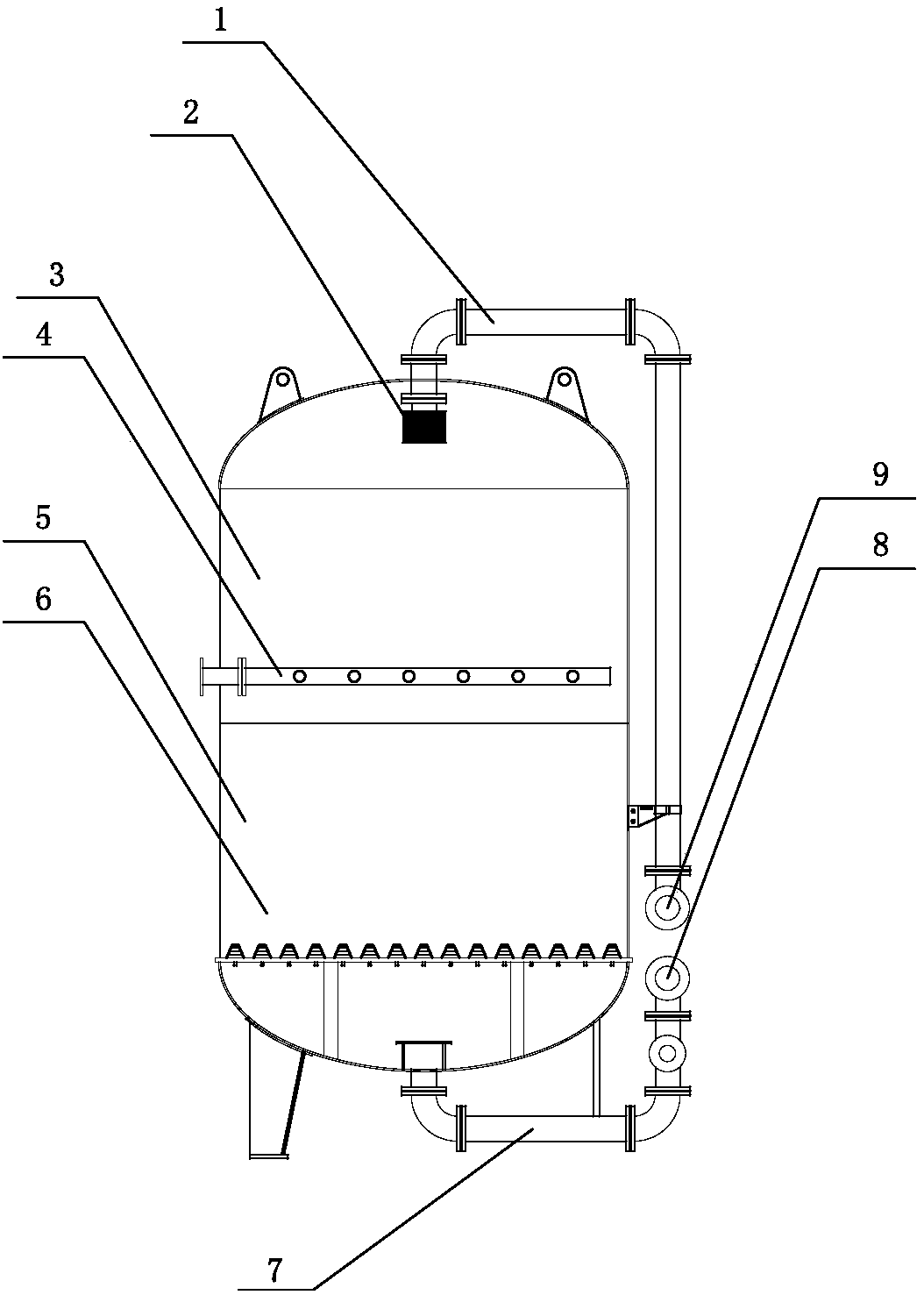

1.一种高含盐废水的树脂软化处理装置，包括筒体(3)，其特征在于，筒体(3)上部设置进水管(1)，进水管(1)端部设置布水器(2)，布水器(2)设置在筒体(3)内部，筒体(3)中部设置中排结构(4)，中排结构(4)下部设置弱酸性阳离子交换树脂层(5)，弱酸性阳离子交换树脂层(5)下方设置集水帽(6)，筒体(3)底部设置出水管(7);中排结构(4)为鱼刺形，中排结构(4)包括主管(22)，主管(22)两侧设置侧管(24)。
2.根据权利要求1所述的高含盐废水的树脂软化处理装置，其特征在于，进水管(1)末端设有进水口(9);出水管(7)上设置出水口(8)。
3.根据权利要求1所述的高含盐废水的树脂软化处理装置，其特征在于，中排结构(4)安装在支撑架(23)上。
4.根据权利要求1所述的高含盐废水 的树脂软化处理装置，其特征在于，进水管(1)上设置进水手动阀(13)和进水气动阀(12)，出水管(7)上设置出水阀(19);进水管(1)通过反洗进水管(16)连接出水管(7)，反洗进水管(16)上设置反洗进水阀(14);进再生液管(15)和正洗排管(18)分别与出水管(7)连通;反洗排管(20)连通进水管(1)，反洗排管(20)上设置反洗排阀(21)。
5.根据权利要求4所述的高含盐废水的树脂软化处理装置，其特征在于，进再生液管(15)上设置进再生液阀和正洗排管(18)上设置正洗排阀。
6.根据权利要求4所述的高含盐废水的树脂软化处理装置，其特征在于，反洗排管(20)出水、中排结构(4)出水和正洗排管(18)出水进入排水沟(17)。
7.根据权利要求1所述的高含盐废水的树脂软化处理装置，其特征在于，筒体(3)顶部设置排气管(11)，排气管(11)上设置排气阀(10)。
说明书
高含盐废水的树脂软化处理装置
技术领域
本实用新型涉及一种高含盐废水的树脂软化处理装置。
背景技术
传统的离子交换设备使用强酸性阳离子树脂。因在零排放项目中，前期经过各种工艺处理后，水质接近碱性，所以我们采用弱酸性阳离子树脂。该树脂的主要用于水的软化、脱盐等，具有优异的抗氧化、物理磨损、化学渗透和污染能力。针对该树脂的特性，优化设备内部结构及外部接口设计，接液材质均选用新型高强度塑料，解决了零排放系统的腐蚀问题。将来可以稳定运行到零排放系统的处理工序中。
实用新型内容
本实用新型的目的是提供一种高含盐废水的树脂软化处理装置，装置结构简单，该装置应用于高盐废水的零排放系统中，用于膜系统前置软化装置，解决了传统离子交换设备应用于零排放系统中运行不稳定、不耐腐蚀、低抗污染性能的问题。该装置在零排放废水处理中具有广阔的市场前景，可进行推广应用。
本实用新型所述的高含盐废水的树脂软化处理装置，包括筒体，筒体上部设置进水管，进水管端部设置布水器，布水器设置在筒体内部，筒体中部设置中排结构，中排结构下部设置弱酸性阳离子交换树脂层，弱酸性阳离子交换树脂层下方设置集水帽，筒体底部设置出水管;中排结构为鱼刺形，中排结构包括主管，主管两侧设置侧管。
进水管末端设有进水口;出水管上设置出水口。
中排结构安装在支撑架上。
进水管上设置进水手动阀和进水气动阀，出水管上设置出水阀;进水管通过反洗进水管连接出水管，反洗进水管上设置反洗进水阀;进再生液管和正洗排管分别与出水管连通;反洗排管连通进水管，反洗排管上设置反洗排阀。
进再生液管上设置进再生液阀和正洗排管上设置正洗排阀。
反洗排管出水、中排结构出水和正洗排管出水进入排水沟。
筒体顶部设置排气管，排气管上设置排气阀。
进水管和出水管上均设置压力表。
进水管进入设备内部时安装PP材质布水器。
中排结构材质选用增强型PP塑料，底部采用增强型PP材质水帽，设备壳体采用钢制衬耐酸橡胶，外部接管采用钢制内衬PE塑料，整体耐酸碱及氯离子腐蚀能力较强。
设备再生时，再生液自阀门进入设备，经设备底部水帽均匀的流过树脂层，然后逐渐上升至中排位置，再生液经中排支管收集后汇入中排母管，最后经中排阀门排至排水沟。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型装置应用于高盐废水的零排放系统中，用于膜系统前置软化装置，解决了传统离子交换设备应用于零排放系统中运行不稳定、不耐腐蚀、低抗污染性能的问题。该装置在零排放废水处理中具有广阔的市场前景，可进行推广应用。
