本实用新型属于的炼油污水回收利用装置是将进水管a与混合槽连接，混合槽连接着进水槽，进水槽与沉淀槽、集水槽、气浮室、清水槽顺序连接，清水槽与高效精密滤器连接，高效精密滤器与射流泵连接，射流泵进口与臭氧发生器连接，射流泵出口与混合器连接，混合器与石英砂滤器、活性炭滤器、净水槽顺序连接，净水槽一路与水泵连接后连接工业管网，另一路连接水泵后与精滤器、中空超滤器、锅炉循环水连接。其优点是设计合理、结构简单、减少了污水排放污染，节约了大量的水资源，有利于生态环境的保护，同时降低了炼油成本。
権利要求書
1.炼油污水回收利用装置是将进水管a与混合槽(1)连接，混合槽(1) 连接着进水槽(2)，进水槽(2)与沉淀槽(3)、集水槽(4)、气浮室(5)、清 水槽(6)顺序连接，其特征在于清水槽(6)与高效精密滤器(7)连接，高效 精密滤器(7)与射流泵(8)连接，射流泵(8)进口与臭氧发生器(9)连接， 射流泵(8)出口与混合器(10)连接，混合器(10)与石英砂滤器(11)、活 性碳滤器(12)、净水槽(13)顺序连接，净水槽(13)一路与水泵连接后连接 工业管网，另一路连接水泵后与精滤器(14)、中空超滤器(15)、锅炉循环水 连接。
说明书
炼油污水回收利用装置
技术领域
本实用新型属于污水的回收和利用装置，特别是涉及一种炼油污水回收利 用装置。
背景技术
目前，炼油厂每天要排放大量的工业污水，同时还要补充大量的新鲜水来 满足生产需要。一方面水资源是有限的，大量水资源的排放，不但造成浪费， 而且严重污染生态环境，另一方面由于使用大量的新鲜水，提高了生产成本。
发明内容
本实用新型旨在克服现有技术的不足，提供了一种炼油污水回收利用装置。

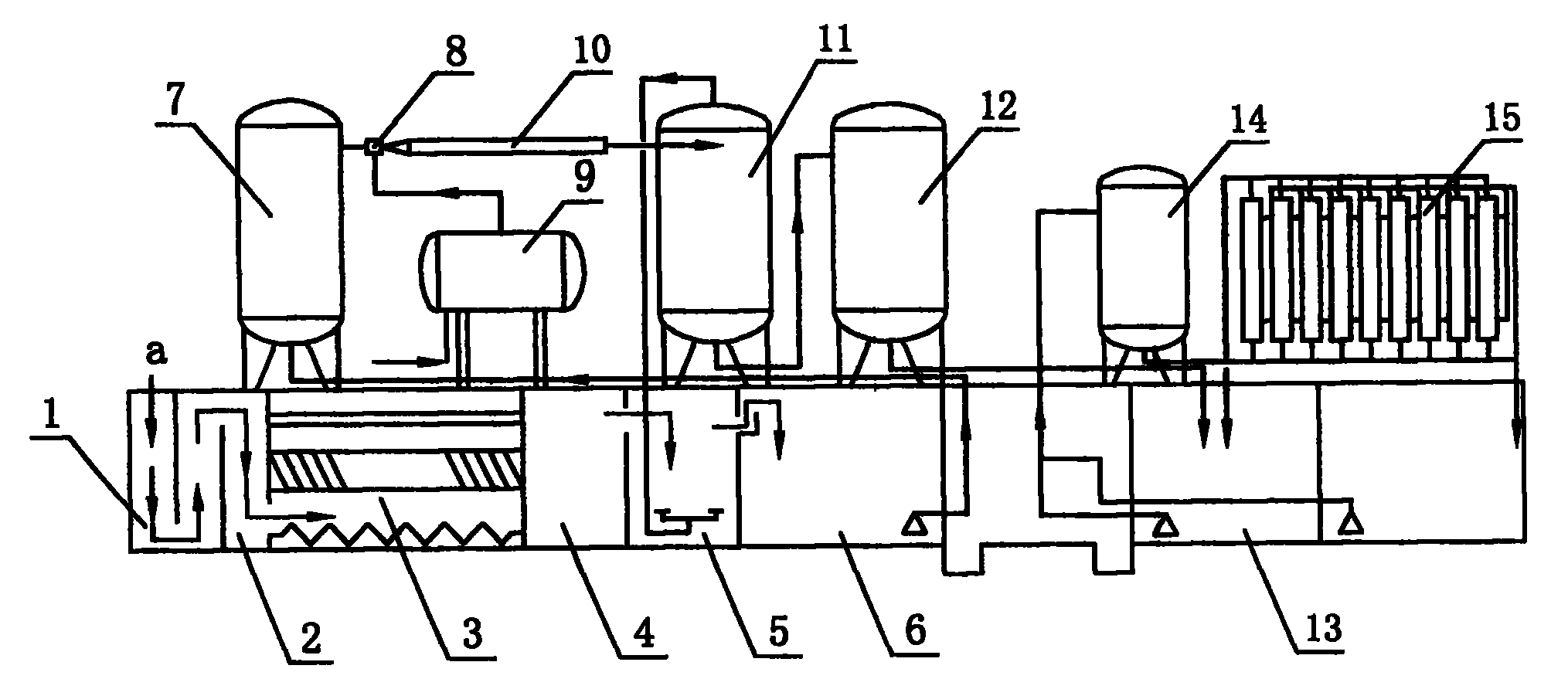

本实用新型的炼油污水回收利用装置是将进水管a与混合槽连接，混合槽 连接着进水槽，进水槽与沉淀槽、集水槽、气浮室、清水槽顺序连接，清水槽 与高效精密滤器连接，高效精密滤器与射流泵连接，射流泵进口与臭氧发生器 连接，射流泵出口与混合器连接，混合器与石英砂滤器、活性碳滤器、净水槽 顺序连接，净水槽一路与水泵连接后连接工业管网，另一路连接水泵后与精滤 器、中空超滤器、锅炉循环水连接。
本实用新型炼油污水回收利用装置设计合理、结构简单、减少了污水排放 污染，有利用环境保护，节约了大量的水资源，有利于生态环境的保护，同时 降低了炼油成本。
