申请日2018.04.17
公开(公告)日2018.08.21
IPC分类号C02F9/14; C02F11/12
摘要
本发明涉及废水处理领域，特别涉及一种生活废水处理设备，包括排水管网、调节池、混凝池、分离池、生化反应池和污泥脱水机房，混凝池包括三个反应池，相邻两个反应池之间连通，反应池上方搭设有支架，支架上设置有搅拌装置，搅拌装置包括电机、轴承座、搅拌轴、搅拌叶轮和辅助搅拌套，辅助搅拌套为锥形套，锥形底面朝下，辅助搅拌套套设在搅拌叶轮上方且与反应池固接，搅拌叶轮包括轮体和多个主叶片，主叶片等距设置在轮体上方，主叶片垂直于轮体且与轮体固接，主叶片呈三角形，主叶片的上斜面与辅助搅拌套的锥面平行且互相贴近。本发明通过混凝池的结构，提高了混凝池的反应和氧化效果。
权利要求书
1.一种生活废水处理设备，包括依次设置的排水管网、用于均衡水量的调节池(1)、用于净化无机物的混凝池(2)、用于固液分离的分离池(3)、用于净化有机物的生化反应池(4)和用于固体分离物脱水的污泥脱水机房(5)，废水依次经过排水管网、调节池(1)、混凝池(2)、分离池(3)和生化反应池(4)，分离池(3)和生化反应池(4)分离的含水泥浆泵送至污泥脱水机房(5)，其特征在于，混凝池(2)包括三个反应池(21)，相邻两个反应池(21)之间连通，反应池(21)上方搭设有支架(22)，支架(22)上设置有搅拌装置，搅拌装置包括电机(23)、轴承座(24)、搅拌轴(25)、搅拌叶轮(26)和辅助搅拌套(27);轴承座(24)固接在支架(22)上方，搅拌轴(25)竖直设置，搅拌轴(25)的上端与轴承座(24)转动连接，搅拌轴(25)的下端位于反应池(21)的内部，搅拌叶轮(26)固定安装在搅拌轴(25)的下端，电机(23)设置在支架(22)上方用于带动搅拌轴(25)转动;辅助搅拌套(27)为锥形套，锥形底面朝下，辅助搅拌套(27)套设在搅拌叶轮(26)上方且与反应池(21)固接，搅拌叶轮(26)包括轮体(262)和多个主叶片(261)，主叶片(261)等距设置在轮体(262)上方，主叶片(261)垂直于轮体(262)且与轮体(262)固接，主叶片(261)呈三角形，主叶片(261)的上斜面与辅助搅拌套(27)的锥面平行且互相贴近。
2.根据权利要求1所述的一种生活废水处理设备，其特征在于，轮体(262)下方均匀固接有多个搅拌叶片(263)，搅拌叶片(263)与轮体(262)均沿周向向一个方向倾斜设置。
3.根据权利要求2所述的一种生活废水处理设备，其特征在于，反应池(21)底部连通设置有气源管(28)。
4.根据权利要求3所述的一种生活废水处理设备，其特征在于，调节池(1)包括从高到低呈阶梯状依次设置的第一调节池(11)、第二调节池(12)和第三调节池(13)，排水管网的废水排放至第一调节池(11)中，第一调节池(11)溢流至第二调节池(12)中，第二调节池(12)溢流至第三调节池(13)中。
5.根据权利要求4所述的一种生活废水处理设备，其特征在于，第一调节池(11)数量为两个以上且并排设置。
6.根据权利要求5所述的一种生活废水处理设备，其特征在于，分离池(3)为气浮池。
7.根据权利要求5所述的一种生活废水处理设备，其特征在于，分离池(3)为沉降池。
8.根据权利要求6或7所述的一种生活废水处理设备，其特征在于，生化反应池(4)包括曝气池和二次沉淀池，曝气池内具有活性污泥，二次沉淀池的底流泵送至污泥脱水机房(5)。
9.根据权利要求1所述的一种生活废水处理设备，其特征在于，污泥脱水机房(5)的废水泵送至分离池(3)内。
说明书
一种生活废水处理设备
技术领域
本发明涉及废水处理领域，特别涉及一种生活废水处理设备。
背景技术
生活废水与工业废水相比，不仅含有无机杂质，还含有大量的有机杂质，因此在处理生活废水的过程中需要将两种杂质都净化去除。
如图1所示，现有的生活废水处理设备包括依次设置的排水管网、用于均衡水量的调节池1、用于净化无机物的混凝池2、用于固液分离的分离池3、用于净化有机物的生化反应池4和用于固体分离物脱水的污泥脱水机房5，废水依次经过排水管网、调节池1、混凝池2、分离池3和生化反应池4，分离池3和生化反应池4分离的含水泥浆泵送至污泥脱水机房5。在混凝池2内净化无机物的过程，是向混凝池2内添加中和剂和混凝剂，混合液在混凝池2内发生反应，并且在混凝剂的作用下逐渐将无机质杂质脱稳、絮凝，为增强反应和混凝效果，混凝池2内设置有搅拌结构。
上述现有技术的不足之处在于，混凝池2内的搅拌结构为普通的搅拌结构，紧紧起到充分搅拌混合废水、中和剂和混凝剂的作用，而一些需要氧气参与的反应中，如采用硫酸亚铁作为混凝剂时(亚铁离子需要经过氧化才能达到较佳地混凝效果)，普通的搅拌结构就很难达满足要求，混凝池2内的混凝效果就会有所降低。
发明内容
本发明的目的是提供一种生活废水处理设备，提高了混凝池内反应的氧化效果。
本发明的上述技术目的是通过以下技术方案得以实现的：

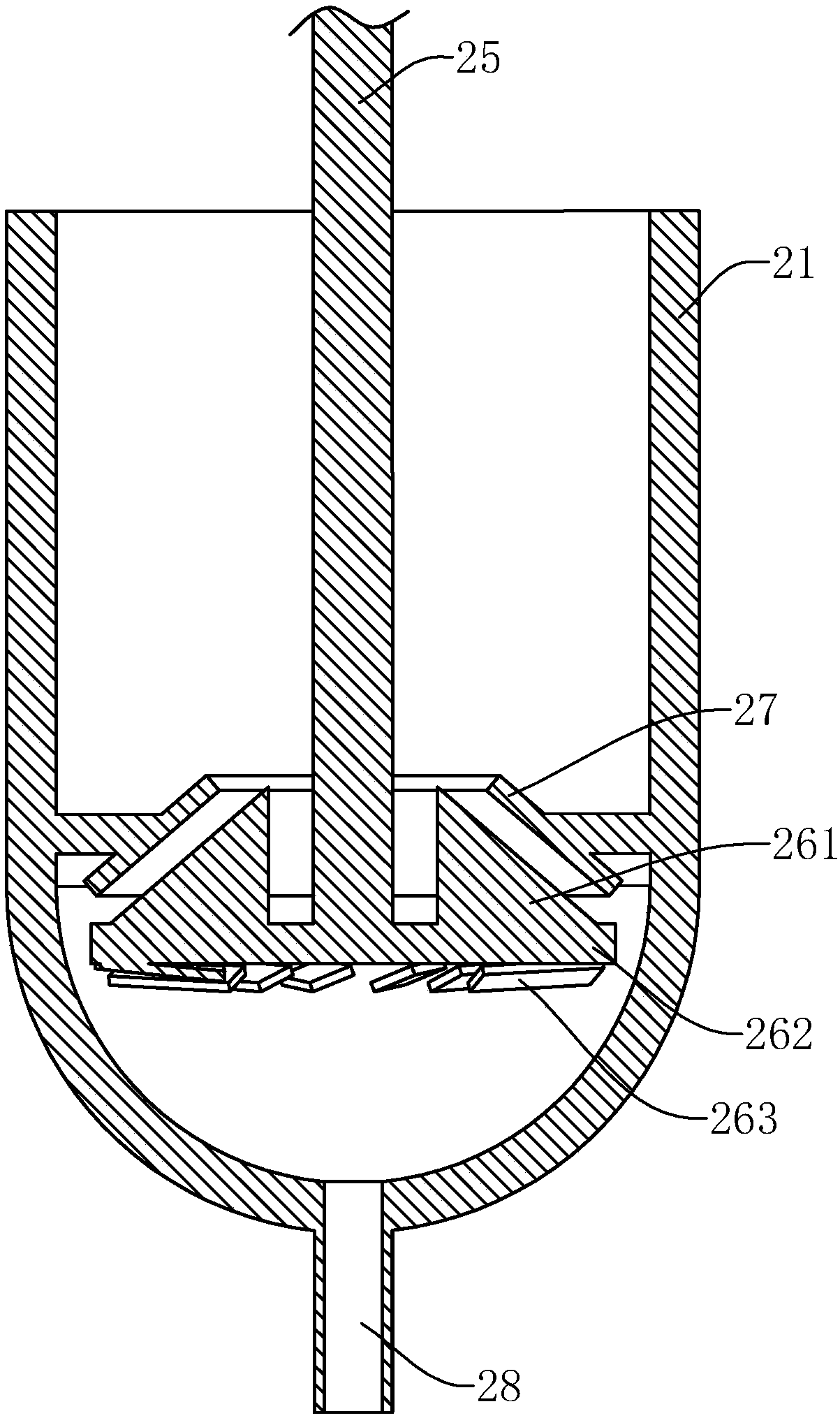

一种生活废水处理设备，包括依次设置的排水管网、用于均衡水量的调节池、用于净化无机物的混凝池、用于固液分离的分离池、用于净化有机物的生化反应池和用于固体分离物脱水的污泥脱水机房，废水依次经过排水管网、调节池、混凝池、分离池和生化反应池，分离池和生化反应池分离的含水泥浆泵送至污泥脱水机房，混凝池包括三个反应池，相邻两个反应池之间连通，反应池上方搭设有支架，支架上设置有搅拌装置，搅拌装置包括电机、轴承座、搅拌轴、搅拌叶轮和辅助搅拌套;轴承座固接在支架上方，搅拌轴竖直设置，搅拌轴的上端与轴承座转动连接，搅拌轴的下端位于反应池的内部，搅拌叶轮固定安装在搅拌轴的下端，电机设置在支架上方用于带动搅拌轴转动;辅助搅拌套为锥形套，锥形底面朝下，辅助搅拌套套设在搅拌叶轮上方且与反应池固接，搅拌叶轮包括轮体和多个主叶片，主叶片等距设置在轮体上方，主叶片垂直于轮体且与轮体固接，主叶片呈三角形，主叶片的上斜面与辅助搅拌套的锥面平行且互相贴近。
通过采用上述技术方案，启动电机，电机带动搅拌轴转动，搅拌轴带动搅拌叶轮的轮体和主叶片转动，主叶片转动后能够搅动辅助搅拌套与主叶片之间的液体，使辅助搅拌套与主叶片之间的液体高速流动而在周边产生气泡，另外溶解在液体内的气体也会在液体高速流动的作用下而析出，从而在反应池的液体内产生较多的气泡，使混合液能够与空气充分的混合，提高了混合液的反应氧化效果。
较佳地，轮体下方均匀固接有多个搅拌叶片，搅拌叶片与轮体均沿周向向一个方向倾斜设置。
通过采用上述技术方案，搅拌叶片能够增大搅拌效果，使气体与液体混合更加均匀。
较佳地，反应池底部连通设置有气源管。
通过采用上述技术方案，气源管能够辅助在混合液内注入气体。
较佳地，调节池包括从高到低呈阶梯状依次设置的第一调节池、第二调节池和第三调节池，排水管网的废水排放至第一调节池中，第一调节池溢流至第二调节池中，第二调节池溢流至第三调节池中。
通过采用上述技术方案，排水管网内排出的废水进入第一调节池后，废水内含有的较小的沉淀性的杂质会首先在第一调节池内沉降，之后上清液溢流进入第二调节池，第二调节池内的上清液溢流进入第三调节池，这样第一调节池内沉降的杂质较多，定时清理第一调节池即可，第二调节池和第三调节池的清理周期延长，从而降低调节池的清理成本。
较佳地，第一调节池数量为两个以上且并排设置。
通过采用上述技术方案，第一调节池并排设置两个后，在清理一个第一调节池时，另外一个第一调节池也能够同时工作，保证二十四小时不间断生产。
较佳地，分离池为气浮池。
通过采用上述技术方案，当分离池内的凝聚物较轻不易发生沉降时，采用气浮池将凝聚物分离。
较佳地，分离池为沉降池。
通过采用上述技术方案，当分离池内的凝聚物容易发生沉降时，采用沉降池将凝聚物与液体分离。
较佳地，生化反应池包括曝气池和二次沉淀池，曝气池内具有活性污泥，二次沉淀池的底流泵送至污泥脱水机房。
较佳地，污泥脱水机房的废水泵送至分离池内。
通过采用上述技术方案，污泥脱水房的废水中含有较多的泥浆，泵送至分离池后污泥脱水房的废水中的有机杂质和无机杂质能够再次沉降分离，避免直接排放后的污染。
综上所述，本发明具有以下技术效果：
1、通过混凝池的结构，提高了混凝池的反应和氧化效果;
2、通过调节池的结构，降低了调节池清理的成本和周期。
