申请日2018.04.17
公开(公告)日2018.08.17
IPC分类号C02F9/14; C02F11/12
摘要
本发明公开了一种带污泥回收的污水处理装置及回收方法，包括污泥回收结构、操作控制箱、污水流入管、搅拌叶片、厌氧反应室，所述污泥回收结构一侧设置有所述操作控制箱，所述厌氧反应室一侧安装有污水曝气池，所述污水曝气池一侧安装有污水过滤箱，所述污水过滤箱内部安装有活性炭过滤层，所述活性炭过滤层下方安装有颗粒滤膜，所述颗粒滤膜下方安装有超微滤膜，所述超微滤膜下方安装有清洁度感应器，所述清洁度感应器下方安装有液位感应器，所述污水静置箱底部安装有泥水分离膜。有益效果在于：1：设置有污泥回收结构，能够对污泥进行回收再利用，避免了二次污染;2：能够对污水进行处理，净化过滤效果好。
权利要求书

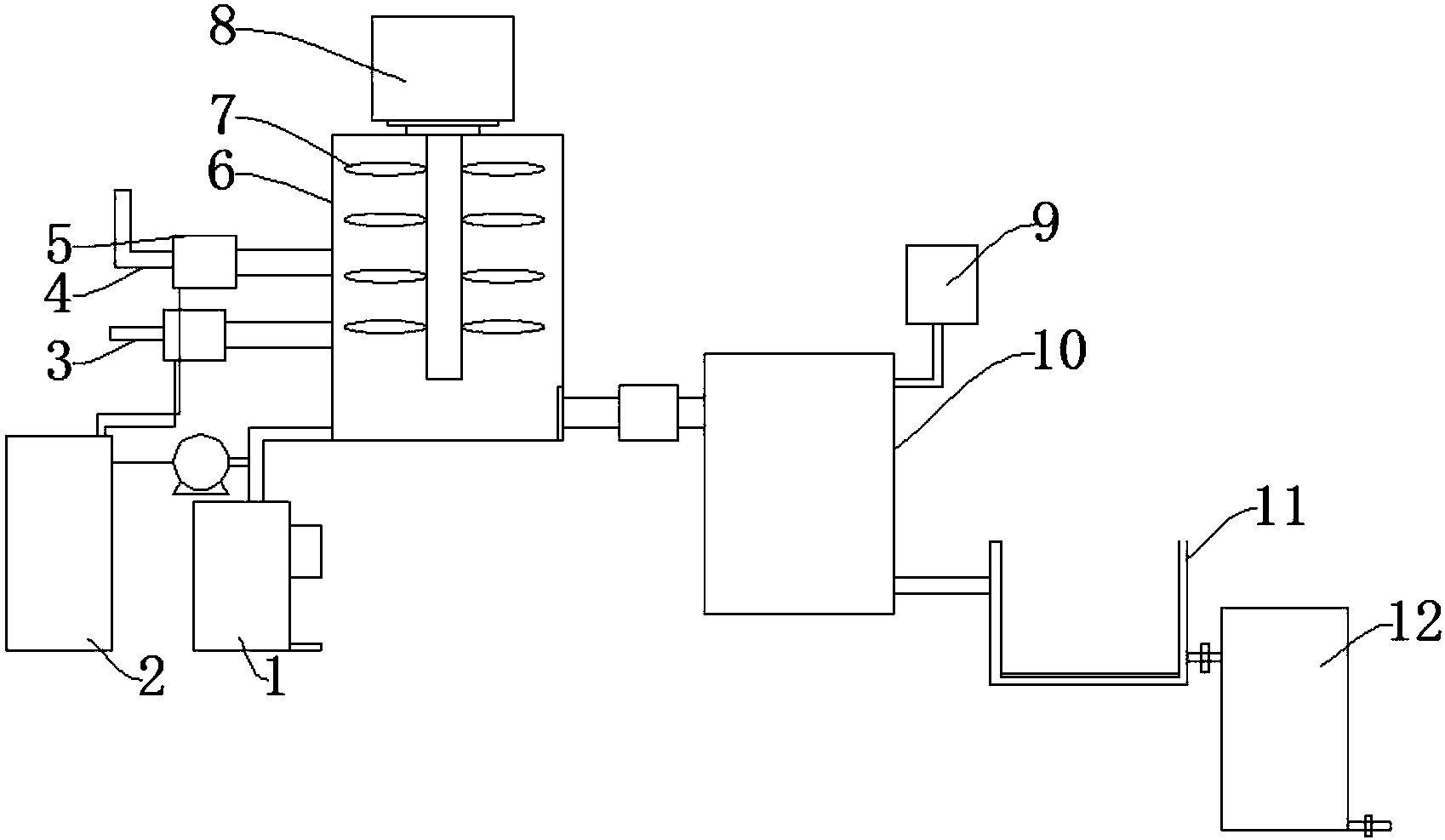

1.一种带污泥回收的污水处理装置，其特征在于：包括污泥回收结构(1)、操作控制箱(2)、污水流入管(4)、搅拌叶片(7)、厌氧反应室(10)，所述污泥回收结构(1)一侧设置有所述操作控制箱(2)，所述污泥回收结构(1)上方安装有污泥运输管(101)，所述污泥运输管(101)一侧安装有污泥抽汲泵(102)，所述污泥抽汲泵(102)下方安装有污泥盛放箱(103)，所述污泥盛放箱(103)一侧安装有污泥干燥器(104)，所述污泥盛放箱(103)另外一侧安装有除臭过滤器(105)，所述污泥盛放箱(103)底部安装有污泥流出管(106)，所述污泥流出管(106)上方安装有流出控制阀(107)，所述操作控制箱(2)上方安装有清水流入管(3)，所述清水流入管(3)上方设置有所述污水流入管(4)，所述污水流入管(4)上方设置有电磁流量阀(5)，所述电磁流量阀(5)一侧安装有污水静置箱(6)，所述污水静置箱(6)内部安装有所述搅拌叶片(7)，所述搅拌叶片(7)上方安装有搅拌驱动电机(8)，所述搅拌驱动电机(8)一侧安装有抽气泵(9)，所述抽气泵(9)下方安装有所述厌氧反应室(10)，所述厌氧反应室(10)一侧安装有污水曝气池(11)，所述污水曝气池(11)一侧安装有污水过滤箱(12)，所述污水过滤箱(12)内部安装有活性炭过滤层(1201)，所述活性炭过滤层(1201)下方安装有颗粒滤膜(1202)，所述颗粒滤膜(1202)下方安装有超微滤膜(1203)，所述超微滤膜(1203)下方安装有清洁度感应器(1204)，所述清洁度感应器(1204)下方安装有液位感应器(1205)，所述污水静置箱(6)底部安装有泥水分离膜(13)，所述操作控制箱(2)外表面设置有液晶显示面板(14)，所述液晶显示面板(14)下方设置有控制按钮(15)，所述厌氧反应室(10)内部安装有含氧量感应器(16)，所述搅拌驱动电机(8)内部安装有电机降噪器(17)，所述污水曝气池(11)底部安装有底部衬板(18)。
2.根据权利要求1所述的一种带污泥回收的污水处理装置，其特征在于：所述污泥回收结构(1)与所述操作控制箱(2)通过导线连接，所述污泥回收结构(1)与所述污水静置箱(6)通过管道连接，所述清水流入管(3)与所述污水流入管(4)平行设置，所述清水流入管(3)与所述污水流入管(4)上方均安装有所述电磁流量阀(5)。
3.根据权利要求1所述的一种带污泥回收的污水处理装置，其特征在于：所述电磁流量阀(5)与所述操作控制箱(2)通过导线连接，所述搅拌叶片(7)与所述搅拌驱动电机(8)通过轴连接。
4.根据权利要求1所述的一种带污泥回收的污水处理装置，其特征在于：所述抽气泵(9)与所述厌氧反应室(10)通过管道连接，所述厌氧反应室(10)与所述污水曝气池(11)通过管道连接。
5.根据权利要求1所述的一种带污泥回收的污水处理装置，其特征在于：所述活性炭过滤层(1201)、所述颗粒滤膜(1202)、所述超微滤膜(1203)均与所述污水过滤箱(12)通过螺钉连接，所述清洁度感应器(1204)与所述污水过滤箱(12)通过螺栓连接，所述液位感应器(1205)与所述水过滤箱通过螺栓连接。
6.根据权利要求1所述的一种带污泥回收的污水处理装置，其特征在于：所述厌氧反应室(10)与所述污水过滤箱(12)通过管道连接。
7.根据权利要求1所述的一种带污泥回收的污水处理装置，其特征在于：所述清水流入管(3)与所述污水流入管(4)均与所述污水静置箱(6)通过管道连接。
8.根据权利要求1所述的一种带污泥回收的污水处理装置，其特征在于：所述污泥运输管(101)与所述污泥抽汲泵(102)通过管道连接，所述污泥盛放箱(103)与所述污泥干燥器(104)通过螺栓连接，所述除臭过滤器(105)与所述污泥盛放箱(103)通过螺栓连接，所述污泥流出管(106)与所述流出控制阀(107)通过螺栓连接，所述流出控制阀(107)与所述操作控制箱(2)通过导线连接。
9.根据权利要求1所述的一种带污泥回收的污水处理装置，其特征在于：所述泥水分离膜(13)通过螺钉固定在所述污水过滤箱(12)底部内壁。
10.一种带污泥回收的污水处理方法，应用于权利要求1至9中任意一项所述的带污泥回收的污水处理装置中，其特征在于：污水从所述污水流入管(4)送入所述污水静置箱(6)中，并从所述清水流入管(3)中向所述污水静置箱(6)中注入一定量的清水，所述搅拌驱动电机(8)带动所述搅拌叶片(7)运动，对污水进行搅拌，搅拌之后静置(24)小时，所述污泥回收结构(1)对污泥进行回收，所述污泥抽汲泵(102)将所述污水静置箱(6)中底部污泥抽取，使污泥沿着所述污泥运输管(101)进入所述污泥盛放箱(103)中，所述污泥干燥器(104)对污泥进行干燥，同时所述除臭过滤器(105)对所述污泥盛放箱(103)中气体进行除臭过滤，最终干燥后污泥从所述污泥流出管(106)流出，所述流出控制阀(107)控制污泥流出量，污泥抽离完毕后污水沿着管道进入所述厌氧反应室(10)，所述抽气泵(9)将所述厌氧反应室(10)中空气进行抽离，对污水中好氧细菌进行灭杀，所述含氧量感应器(16)对所述厌氧反应室(10)中含氧量进行感应，杀菌后污水进入所述污水曝气池(11)中，对污水中厌氧细菌进行灭杀，最终污水进入所述污水过滤箱(12)中，所述活性炭过滤层(1201)对污水中气味及大颗粒杂质进行吸收过滤，所述颗粒滤膜(1202)对污水中中型颗粒进行过滤，所述超微滤膜(1203)对污水进行最终过滤，所述清洁度感应器(1204)对过滤后污水清洁度进行感应，所述液位感应器(1205)对所述污水过滤箱(12)中液位进行感。
说明书
一种带污泥回收的污水处理装置及回收方法
技术领域
本发明涉及污水处理设备领域，本发明涉及一种带污泥回收的污水处理装置及回收方法。
背景技术
村镇污水主要由生活污水和农业废水组成。生活污水成分比较固定，主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物，比较适合于细菌的生长，成为细菌、病毒生存繁殖的场所;但生活污水一般不含有毒性，且具有一定的肥效，可用来灌溉农田。农业废水的成分则多种多样，不同的季节，不同的地方，不同发展目标的村镇，其废水需要用不同的处理方法。在处理污水时，为减小污水排放量及其复杂程度，应结合国家正在大力推广的沼气池建设，将生活用水中的冲厕用水(黑水)和其他生活用水(灰水)分开。灰水用自然净化系统处理，黑水以及人畜粪便经厌氧沼气池处理，不但可以降低污水的排放量、复杂程度和处理费用，而且对发展农村清洁新能源，保护人居环境、促进农村经济社会的可持续发展等具有重要的意义。
现有的污水处理装置不能够对村镇污水中的污泥进行回收处理，多直接进行排放，容易造成二次污染。
发明内容
本发明的目的就在于为了解决上述问题而提供一种带污泥回收的污水处理装置及回收方法。
本发明通过以下技术方案来实现上述目的：
一种带污泥回收的污水处理装置，包括污泥回收结构、操作控制箱、污水流入管、搅拌叶片、厌氧反应室，所述污泥回收结构一侧设置有所述操作控制箱，所述污泥回收结构上方安装有污泥运输管，所述污泥运输管一侧安装有污泥抽汲泵，所述污泥抽汲泵下方安装有污泥盛放箱，所述污泥盛放箱一侧安装有污泥干燥器，所述污泥盛放箱另外一侧安装有除臭过滤器，所述污泥盛放箱底部安装有污泥流出管，所述污泥流出管上方安装有流出控制阀，所述操作控制箱上方安装有清水流入管，所述清水流入管上方设置有所述污水流入管，所述污水流入管上方设置有电磁流量阀，所述电磁流量阀一侧安装有污水静置箱，所述污水静置箱内部安装有所述搅拌叶片，所述搅拌叶片上方安装有搅拌驱动电机，所述搅拌驱动电机一侧安装有抽气泵，所述抽气泵下方安装有所述厌氧反应室，所述厌氧反应室一侧安装有污水曝气池，所述污水曝气池一侧安装有污水过滤箱，所述污水过滤箱内部安装有活性炭过滤层，所述活性炭过滤层下方安装有颗粒滤膜，所述颗粒滤膜下方安装有超微滤膜，所述超微滤膜下方安装有清洁度感应器，所述清洁度感应器下方安装有液位感应器，所述污水静置箱底部安装有泥水分离膜，所述操作控制箱外表面设置有液晶显示面板，所述液晶显示面板下方设置有控制按钮，所述厌氧反应室内部安装有含氧量感应器，所述搅拌驱动电机内部安装有电机降噪器，所述污水曝气池底部安装有底部衬板。
进一步的，所述污泥回收结构与所述操作控制箱通过导线连接，所述污泥回收结构与所述污水静置箱通过管道连接，所述清水流入管与所述污水流入管平行设置，所述清水流入管与所述污水流入管上方均安装有所述电磁流量阀均。
进一步的，所述电磁流量阀与所述操作控制箱通过导线连接，所述搅拌叶片与所述搅拌驱动电机通过轴连接。
进一步的，所述抽气泵与所述厌氧反应室通过管道连接，所述厌氧反应室与所述污水曝气池通过管道连接。
进一步的，所述活性炭过滤层、所述颗粒滤膜、所述超微滤膜均与所述污水过滤箱通过螺钉连接，所述清洁度感应器与所述污水过滤箱通过螺栓连接，所述液位感应器与所述水过滤箱通过螺栓连接。
进一步的，所述厌氧反应室与所述污水过滤箱通过管道连接。
进一步的，所述清水流入管与所述污水流入管均与所述污水静置箱通过管道连接。
进一步的，所述污泥运输管与所述污泥抽汲泵通过管道连接，所述污泥盛放箱与所述污泥干燥器通过螺栓连接，所述除臭过滤器与所述污泥盛放箱通过螺栓连接，所述污泥流出管与所述流出控制阀通过螺栓连接，所述流出控制阀与所述操作控制箱通过导线连接。
进一步的，所述泥水分离膜通过螺钉固定在所述污水过滤箱底部内壁。
本发明还提供一种带污泥回收的污水处理方法，应用于上述带污泥回收的污水处理装置中，将污水从所述污水流入管送入所述污水静置箱中，并从所述清水流入管中向所述污水静置箱中注入一定量的清水，所述搅拌驱动电机带动所述搅拌叶片运动，对污水进行搅拌，搅拌之后静置24小时，所述污泥回收结构对污泥进行回收，所述污泥抽汲泵将所述污水静置箱中底部污泥抽取，使污泥沿着所述污泥运输管进入所述污泥盛放箱中，所述污泥干燥器对污泥进行干燥，同时所述除臭过滤器对所述污泥盛放箱中气体进行除臭过滤，最终干燥后污泥从所述污泥流出管流出，所述流出控制阀控制污泥流出量，污泥抽离完毕后污水沿着管道进入所述厌氧反应室，所述抽气泵将所述厌氧反应室中空气进行抽离，对污水中好氧细菌进行灭杀，所述含氧量感应器对所述厌氧反应室中含氧量进行感应，杀菌后污水进入所述污水曝气池中，对污水中厌氧细菌进行灭杀，最终污水进入所述污水过滤箱中，所述活性炭过滤层对污水中气味及大颗粒杂质进行吸收过滤，所述颗粒滤膜对污水中中型颗粒进行过滤，所述超微滤膜对污水进行最终过滤，所述清洁度感应器对过滤后污水清洁度进行感应，所述液位感应器对所述污水过滤箱中液位进行感应。
本发明的有益效果在于：1：设置有污泥回收结构，能够对污泥进行回收再利用，避免了二次污染;2：能够对污水进行处理，净化过滤效果好。
