申请日2018.03.20
公开(公告)日2018.12.07
IPC分类号B01D21/00
摘要

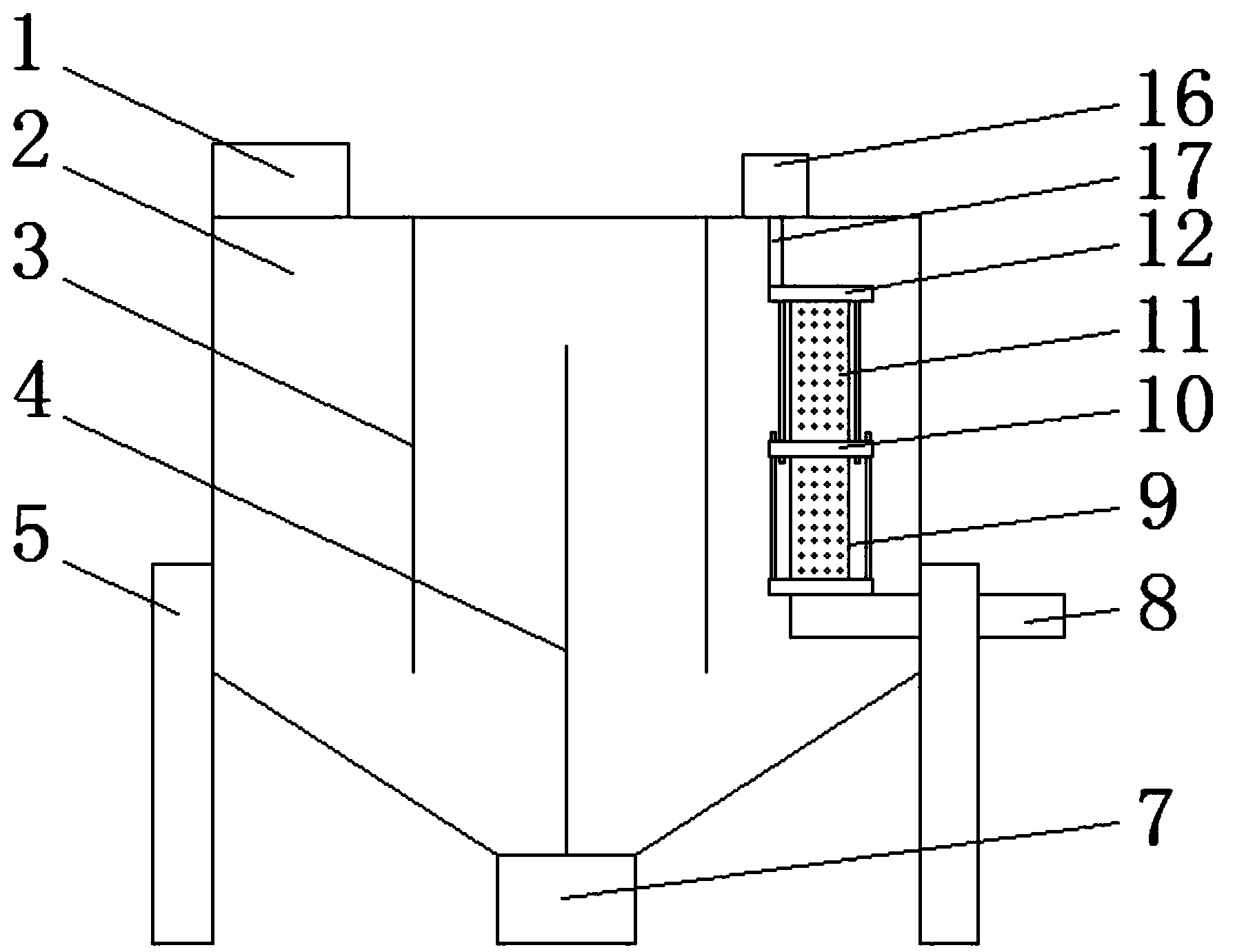

本实用新型公开了一种树脂加工用废水循环利用装置，包括进水口、储存箱、排渣口和出水管，所述储存箱一侧的上端设有进水口，储存箱另一侧的中部设有出水管，且储存箱中部的底部设有第二分隔板，所述第二分隔板两侧设有对称分布的第一分隔板，所述出水管上端设有过滤管，所述过滤管上设有若干均匀分布的过滤孔，过滤管上下两端设有对称分布的且与过滤管相匹配的清洗环，所述储存箱上设有电动液压调节器，所述电动液压调节器底部通过液压杆与过滤管上端的清洗环连接，该设计操作简单，综合实用性强，易于推广使用。
权利要求书
1.一种树脂加工用废水循环利用装置，包括进水口、储存箱、排渣口和出水管，其特征在于：所述储存箱一侧的上端设有进水口，储存箱另一侧的中部设有出水管，且储存箱中部的底部设有第二分隔板，所述第二分隔板两侧设有对称分布的第一分隔板，所述出水管上端设有过滤管，所述过滤管上设有若干均匀分布的过滤孔，过滤管上下两端设有对称分布的且与过滤管相匹配的清洗环，且过滤管中部设有固定环，所述清洗环上下两端分别通过若干均匀分布的第一齿轮调节杆和第二齿轮调节杆与固定环活动连接，所述固定环内设有与第一齿轮调节杆相同数量的齿轮轴，所述第一齿轮调节杆与第二齿轮调节杆之间与齿轮轴通过齿轮啮合的形式连接，所述储存箱上设有电动液压调节器，所述电动液压调节器底部通过液压杆与过滤管上端的清洗环连接。
2.根据权利要求1所述的一种树脂加工用废水循环利用装置，其特征在于：所述储存箱底部为锥形，且储存箱底部设有排渣口，所述第二分隔板设于排渣口正中心处。
3.根据权利要求1所述的一种树脂加工用废水循环利用装置，其特征在于：所述清洗环内侧壁上设有若干均匀分布的刷丝。
4.根据权利要求1所述的一种树脂加工用废水循环利用装置，其特征在于：所述储存箱侧壁上设有若干均匀分布的固定架。
5.根据权利要求1所述的一种树脂加工用废水循环利用装置，其特征在于：所述过滤管竖直放置在储存箱内，且过滤管设于靠近出水管一侧的第一分隔板与设有出水管一侧的储存箱内侧壁之间。
6.根据权利要求1所述的一种树脂加工用废水循环利用装置，其特征在于：所述第一分隔板与储存箱上端的内侧壁连接。
说明书
一种树脂加工用废水 循环利用装置
技术领域：
本实用新型涉及一种废水循环利用装置，具体涉及一种树脂加工用废水循环利用装置。
背景技术：
树脂作为现代加工产业中的常见的材料，树脂是制作塑料的主要材料，所以在很多方面都离开不了树脂，所以树脂的加工起着十分重要的地位。
在树脂进行加工是，由于树脂表面附着有杂物，需要大量的水对树脂进行清洗，现在随着水资源的越来越匮乏，水进行处理的费用也越来越高，所以废水循环利用也是越来越重要的，大大减少企业的成本。
实用新型内容：
现有技术难以满足人们的需要，为了解决上述存在的问题，本实用新型提出了一种树脂加工用废水循环利用装置。
为实现上述目的，本实用新型提供如下技术方案：一种树脂加工用废水循环利用装置，包括进水口、储存箱、排渣口和出水管，其特征在于：所述储存箱一侧的上端设有进水口，储存箱另一侧的中部设有出水管，且储存箱中部的底部设有第二分隔板，所述第二分隔板两侧设有对称分布的第一分隔板，所述出水管上端设有过滤管，所述过滤管上设有若干均匀分布的过滤孔，过滤管上下两端设有对称分布的且与过滤管相匹配的清洗环，且过滤管中部设有固定环，所述清洗环上下两端分别通过若干均匀分布的第一齿轮调节杆和第二齿轮调节杆与固定环活动连接，所述固定环内设有与第一齿轮调节杆相同数量的齿轮轴，所述第一齿轮调节杆有第二齿轮调节杆之间与齿轮轴通过齿轮啮合的形式连接，所述储存箱上设有电动液压调节器，所述电动液压调节器底部通过液压杆与过滤管上端的清洗环连接。
优选的，所述储存箱底部为锥形，且储存箱底部设有排渣口，所述第二分隔板设于排渣口正中心处。
优选的，所述清洗环内侧壁上设有若干均匀分布的刷丝。
优选的，所述储存箱侧壁上设有若干均匀分布的固定架。
优选的，所述过滤管竖直放置在储存箱内，且过滤管设于靠近出水管一侧的第一分隔板与设有出水管一侧的储存箱内侧壁之间。
与现有技术相比，本实用新型的有益效果是：该树脂加工用废水循环利用装置，利用第一分隔板第二分隔板的结合使用，大大增加了废水的停留时间，增加废水中杂质的沉淀率，提高水污分离效果，在出水管上设置过滤管，利用过滤管对循环使用的废水进一步过滤，保证出水管内的水质，利用液压杆带动上下对称分布的清洗环，进行上下运动，对过滤管表面进行清理，有效的防止过滤管堵塞，该设计操作简单，综合实用性强，易于推广使用。
