申请日2018.04.20
公开(公告)日2018.09.04
IPC分类号G01N1/14
摘要
本发明公开了一种污水取样装置，包括：漂浮伐，取样管，蠕动泵，样品储藏室，伐底转动浆，电源，电动机和控制器，所述样品储藏室、电源、电动机、蠕动泵和控制器设置于所述漂浮伐的上表面，所述取样管一端与所述样品储藏室连接，另一端经过蠕动泵后，穿过漂浮伐延伸到漂浮伐下表面以下位置，所述伐底转动浆设置于所述漂浮伐的下表面，所述电源与所述控制器连接，所述控制器与所述电动机和所述蠕动泵连接，所述伐底转动浆与所述电动机连接。使用本发明的污水取样装置避免了人工进入污水池中取样，实现了自动化污水取样。
权利要求书

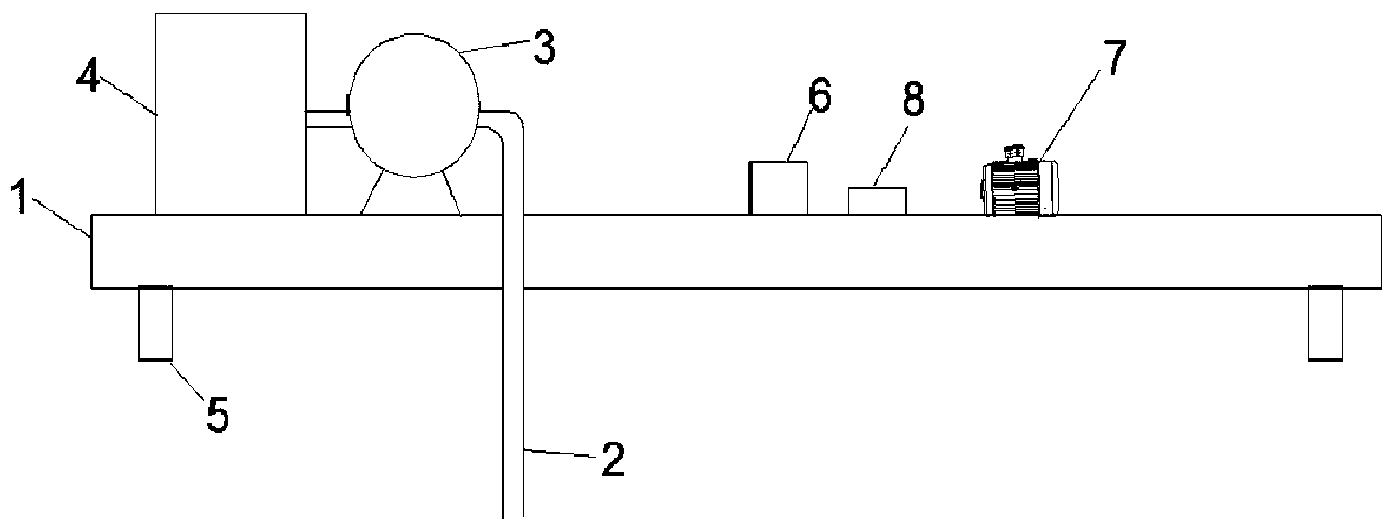

1.一种污水取样装置，其特征在于，包括：漂浮伐(1)，取样管(2)，蠕动泵(3)，样品储藏室(4)，伐底转动浆(5)，电源(6)，电动机(7)和控制器(8)，所述样品储藏室(4)、电源(6)、电动机(7)、蠕动泵(3)和控制器(8)设置于所述漂浮伐(1)的上表面，所述取样管(2)一端与所述样品储藏室(4)连接，另一端经过蠕动泵(3)后，穿过漂浮伐(1)延伸到漂浮伐(1)下表面以下位置，所述伐底转动浆(5)设置于所述漂浮伐(1)的下表面，所述电源(6)与所述控制器(5)连接，所述控制器(5)与所述所述电动机(7)和所述蠕动泵(3)连接，所述伐底转动浆(5)与所述电动机(7)连接。
2.根据权利要求1所述的一种污水取样装置，其特征在于，还包括遥控控制器。
3.根据权利要求1所述的一种污水取样装置，其特征在于，所述电源(6)的外部还设置有隔水保护罩。
4.根据权利要求1所述的一种污水取样装置，其特征在于，所述伐底转动浆(5)至少为四个。
5.根据权利要求3所述的一种污水取样装置，其特征在于，所述伐底转动浆(5)均匀的分布于所述漂浮伐下表面上。
6.根据权利要求1所述的一种污水取样装置，其特征在于，所述样品储藏室(4)内设置有若干储藏容器。
7.根据权利要求1所述的一种污水取样装置，其特征在于，所述取样管(2)为弹性软管。
说明书
一种污水取样装置
技术领域
本发明涉及环境检测技术领域，特别是涉及一种污水取样装置。
背景技术
随着工业的发展和人口的剧增，水体污染现象比较普遍。水源直接决定着人类的生存发展，因而，下到地方政府上到国家政策，都对水体治理提出了更多更严格的要求。在进行水体治理前，需要首先对水体的污染源进行分析，以确保治理工作有的放矢，事半功倍。对于一些面积小，污染程度不高的水体的取样工作并不算困难，但是，有些水体污染严重，而且水域面积大，需要对水体的多点位置进行取样，因而并不适合人工取样。
发明内容
本发明主要解决的技术问题是：对于污染严重且水域面积大的水体不适合人工取样的问题。
为解决上述技术问题，本发明采用的一个技术方案是：本发明提供了一种污水取样装置，其包括：漂浮伐，取样管，蠕动泵，样品储藏室，伐底转动浆，电源，电动机和控制器，所述样品储藏室、电源、电动机、蠕动泵和控制器设置于所述漂浮伐的上表面，所述取样管一端与所述样品储藏室连接，另一端经过蠕动泵后，穿过漂浮伐延伸到漂浮伐下表面以下位置，所述伐底转动浆设置于所述漂浮伐的下表面，所述电源与所述控制器连接，所述控制器与所述所述电动机和所述蠕动泵连接，所述伐底转动浆与所述电动机连接。
较佳的，所述污水取样装置包括遥控控制器。
较佳的，所述电源的外部还设置有隔水保护罩。
较佳的，所述伐底转动浆至少为四个。
较佳的，所述伐底转动浆均匀的分布于所述漂浮伐下表面上。
较佳的，所述样品储藏室内设置有若干储藏容器。
较佳的，所述取样管为弹性软管。
本发明的有益效果是：本发明的污水取样装置将取样结构单元设置于漂浮伐上，并通过控控制器对漂浮伐的停放位置进行确定，实现了定点取样。使用本发明的污水取样装置无需人工取样，也无需取样人员接触受污染的水体，通过对取样装置的取样蠕动泵确定取样量，通过取样装置的伐底转动浆在电动机的带动下将取样装置停放于任意目标取样点。
