申请日2018.04.20
公开(公告)日2018.08.14
IPC分类号C02F9/02
摘要
本发明公开了一种污水过滤装置，包括：沉降槽和过滤池，所述沉降槽的槽体上端开口处设置有过滤网，所述沉降槽底部设置有一个可拆卸的泥沙沉积槽，所述泥沙沉积槽的两端设置有升降绳，用于将泥沙沉积槽拉出沉降槽，所述沉降槽的槽体上设置有一污水排放管道，所述过滤池的池体顶部设置有一过滤层，所述污水排放管道的出口与所述过滤池顶部的过滤层相连接，所述过滤池的底部设置有排污口。本发明的污水过滤装置通过沉降槽顶部过滤网将体积较大的污染物拦截，并在所述沉降槽的槽底部设置泥沙沉积槽，因而对水体中的泥沙及其他不溶物有很好的沉积作用，本发明的过滤装置简单易制备，降低了污水过滤的成本。
权利要求书

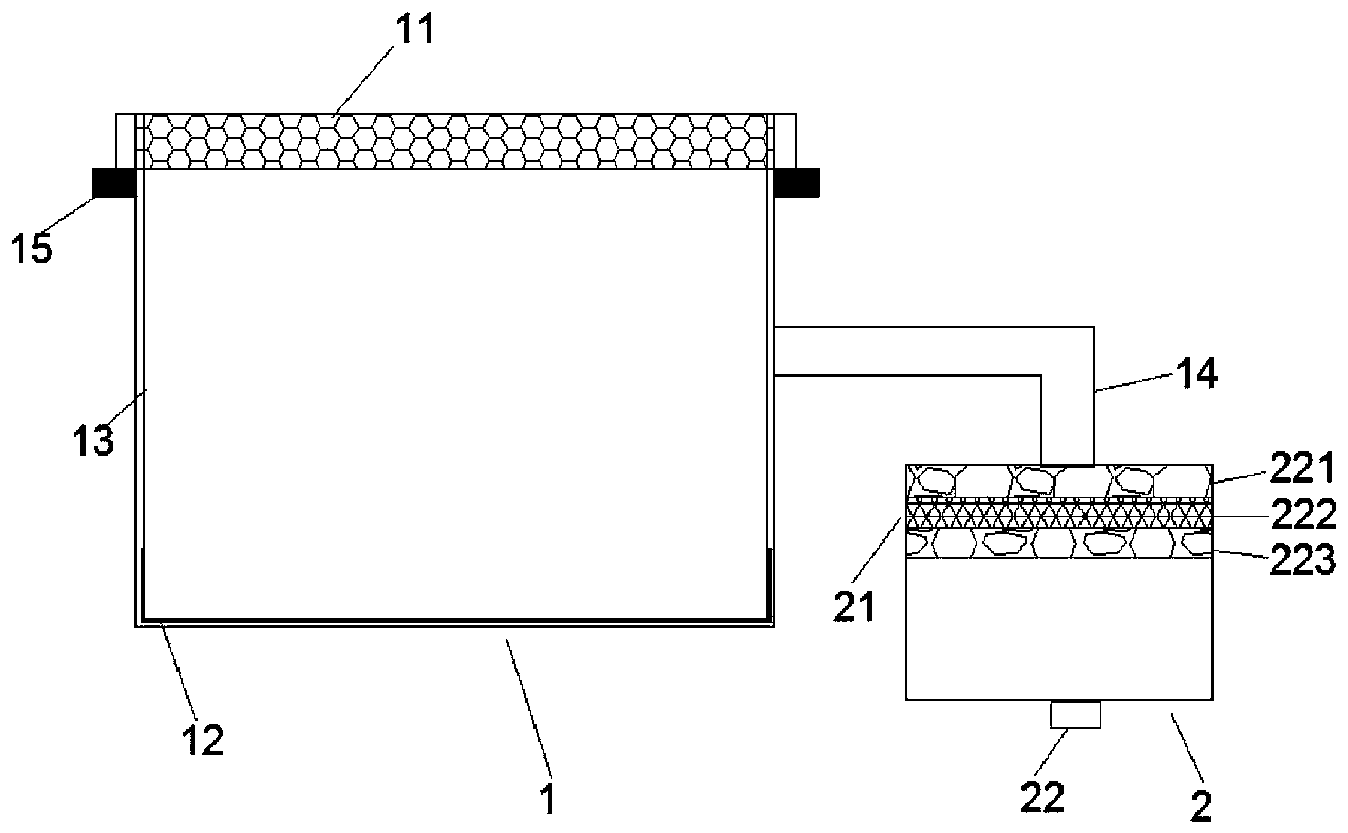

1. 一种污水过滤装置，其特征在于，包括：沉降槽(1)和过滤池(2)，所述沉降槽(1)的槽体上端开口处设置有过滤网(11)，所述沉降槽(1)底部设置有一个可拆卸的泥沙沉积槽(12)，所述泥沙沉积槽(12)的两端设置有升降绳(13)，用于将泥沙沉积槽(12)拉出沉降槽(1)， 所述沉降槽(1)的槽体上设置有一污水排放管道(14)，所述过滤池(2)的池体顶部设置有一过滤层(21)，所述污水排放管道(14)的出口与所述过滤池(2)顶部的过滤层(21)相连接，所述过滤池的底部设置有排污口(22)。
2.根据权利要求1所述的一种污水过滤装置，其特征在于，所述沉降槽(1)的容纳体积至少为所述过滤池(2)的容纳体积的3倍以上。
3.根据权利要求2所述的一种污水过滤装置，其特征在于，所述过滤网(11)的网孔直径不小于1厘米。
4.根据权利要求1-3中任意一项权利要求所述的一种污水过滤装置，其特征在于，所述污水排放管道(14)的出口位置高于所述沉降槽(1)槽体的上端开口。
5.根据权利要求1所述的一种污水过滤装置，其特征在于，所述沉降槽(1)的顶部外边沿处设置有升降绳固定块(15)。
6.根据权利要求1所述的一种污水过滤装置，其特征在于，所述泥沙沉积槽(12)的底部形状与所述沉降槽(1)的底部内表面形状一致。
7.根据权利要求1所述的一种污水过滤装置，其特征在于，所述过滤层(21)从上到下依次设置有第一过滤层(221)，吸附层(222)和第二过滤层(223)。
说明书
一种污水过滤装置
技术领域
本发明涉及污水处理技术领域，特别是涉及一种污水过滤装置。
背景技术
污水中的污染物种类复杂，既有体积或形状较大的一些漂浮物，也有化学物质等。因而在进行污水处理时通常需要进行水体的初步过滤后再进行污染物的过滤去除。但是，如果水体中有细小颗粒状杂质，如泥沙或其他不溶漂浮物存在时，很容易堵塞初筛的过滤介质，甚至造成过滤膜等价格昂贵的过滤设施的损坏。目前，也有使用过滤介质进行初滤的报道，但是普遍成本较高。
发明内容
本发明主要解决的技术问题是：污染水源的不溶物影响污水过滤设备的工作效果以及成本较高的问题。
为解决上述技术问题，本发明采用的一个技术方案是：本发明提供了一种污水过滤装置，其包括：沉降槽和过滤池，所述沉降槽的槽体上端开口处设置有过滤网，所述沉降槽底部设置有一个可拆卸的泥沙沉积槽，所述泥沙沉积槽的两端设置有升降绳，用于将泥沙沉积槽拉出沉降槽， 所述沉降槽的槽体上设置有一污水排放管道，所述过滤池的池体顶部设置有一过滤层，所述污水排放管道的出口与所述过滤池顶部的过滤层相连接，所述过滤池的底部设置有排污口。
较佳的，所述沉降槽的容纳体积至少为所述过滤池的容纳体积的3倍以上。
较佳的，所述过滤网的网孔直径不小于1厘米。
较佳的，所述污水排放管道的出口位置高于所述沉降槽槽体的上端开口。
较佳的，所述沉降槽的顶部外边沿处设置有升降绳固定块。
较佳的，所述泥沙沉积槽的底部形状与所述沉降槽的底部内表面形状一致。
较佳的，所述过滤层从上到下依次设置有第一过滤层，吸附层和第二过滤层。
本发明的有益效果是：本发明的污水过滤装置设置有一个沉降槽，在沉降槽的槽顶部设置有过滤网，将体积较大的污染物拦截，并在所述沉降槽的槽底部设置泥沙沉积槽，因而对水体中的泥沙及其他不溶物有很好的初筛作用，而且处理成本低廉。
