申请日2003.12.23
公开(公告)日2004.12.15
IPC分类号C02F3/12
摘要
本发明公开了一种消除工业污水和生活污水中有害物质的污水处理设备。它包括沉沙池、最初沉淀池和抛弃槽，所述的最终沉淀池的结构为无氧状态的处理槽，所述最终沉淀池与所述抛弃槽之间构成无氧状态的返送淤泥线，将抛弃槽内的淤泥给送到最终沉淀池并将多余淤泥向外排出的给送线，在所述无氧状态的部位上设置有从外部供应碳源的供给部件，在所述抛弃槽与所述最终沉淀池之间构成的淤泥给送线的中部设置有多余淤泥排出口。本发明不需增加现有工业及生活污水处理厂的处理工艺，可提高占地使用性，大幅度地减少污水和废水的处理费用。不仅有效地消除有机物及氮和磷，而且有效地消除大肠杆菌，提高最终流出水的再利用性。所产生的淤泥数量减少。
権利要求書
1、一种消除工业污水和生活污水中有害物质的污水处理设备，包括沉沙 池、最初沉淀池和抛弃槽，其特征在于：所述的最终沉淀池的结构为无氧状态 的处理槽，无氧槽形态的最终沉淀池提供流入水供给，所述最终沉淀池与所述 抛弃槽之间构成无氧状态的返送淤泥线，无氧状态的淤泥从最终沉淀池经过淤 泥返送线返送到抛弃槽的返送线，将抛弃槽内的淤泥给送到最终沉淀池并将多 余淤泥向外排出的给送线，在所述无氧状态的部位上设置有从外部供应碳源的 供给部件，在所述抛弃槽与所述最终沉淀池之间构成的淤泥给送线的中部设置 有多余淤泥排出口。
2、按权利要求1所述的污水处理设备，其特征在于：不连接所述最初沉淀 池与抛弃槽，而设置流入水的直接给送线，将所述最初沉淀池与所述最终沉淀 池直接连接，在所述抛弃槽上设置流出水排出口用以向外部排出流出水。
3、按权利要求1所述的污水处理设备，其特征在于：在所述最初沉淀池 与所述抛弃槽之间设置流入水给送线，在所述抛弃槽与所述最终沉淀池之间设 置淤泥给送线，但所述淤泥给送线在传送淤泥的同时要形成处理水的给送，在 所述最终沉淀池设置流出水排出口用以向外部排出流出水。
4、按权利要求1所述的污水处理设备，其特征在于：将所述返送淤泥线 改成之字形来延长在无氧状态下的滞留时间以便有效地去除氮和磷。
5、按权利要求4所述的污水处理设备，其特征在于：所述返送淤泥线改 成之字循环形排。
6、按权利要求1至5所述的污水处理设备，其特征在于：在所述抛弃槽 的末端设置有过滤隔膜。
说明书
消除工业污水和生活污水中有害物质的污水处理设备
技术领域
本发明是关于改善工业及生活污水处理的污水处理设备。尤其是用标准活 性淤泥工艺处理和消除工业污水和生活污水中有害物质的污水处理设备。
背景技术
目前用标准活性淤泥工艺消除工业污水和生活污水中有害物质的设备所采 用的设备主要包括浸沙槽、最初沉淀池、抛弃槽和最终沉淀池等实施。通过这 些实施来消除有机物和浮游物质。其中最初沉淀池中产生的生淤泥(1次淤泥) 和最终沉淀池中产生的剩余淤泥(2次淤泥)需要经过重力浓缩槽-消化槽-脱 水机等处理过程，其工艺流程比较复杂，成本费用较高。为了用生物学方式同 时去除氮、磷，它还必须追加吸气槽和/或无氧槽。它用吸气槽中释放磷，吹气 槽中排出大量吸收磷的淤泥来除磷。氮是通过吹气槽中硝酸化的混合淤泥液返 回到脱氮槽，还原成氮气来排出。但是，由于引入的废水中所含的有机物会形 成碳源，所以，如果引入的废水中有机物的浓度低，就会有无法消除氮和磷的 缺陷。
发明创造内容
本发明是对现有技术的进一步发展和改进。
本发明的目的是提供一种减少环境污染，能够节省水处理费用，利用现有 的污水、废水处理设备，经济、有效地消除有机物以及氮、磷等有害物质，提 高排放水质质量，从外部添加碳源来提高除氮、除磷效果的污水处理的设备。
为了达到所述目的，本发明提供的消除工业污水和生活污水中有害物质的污 水处理设备，尤其是用标准活性淤泥工艺处理和消除工业污水和生活污水中有 害物质的污水处理设备，包括沉沙池、最初沉淀池和抛弃槽，所述的最终沉淀 池的结构为无氧状态的处理槽，无氧槽形态的最终沉淀池提供流入水供给，所 述最终沉淀池与所述抛弃槽之间构成无氧状态的返送淤泥线，无氧状态的淤泥 从最终沉淀池经过淤泥返送线返送到抛弃槽的返送线，将抛弃槽内的淤泥给送 到最终沉淀池并将多余淤泥向外排出的给送线，在所述无氧状态的部位上设置 有从外部供应碳源的供给部件，在所述抛弃槽与所述最终沉淀池之间构成的淤 泥给送线的中部设置有多余淤泥排出口。

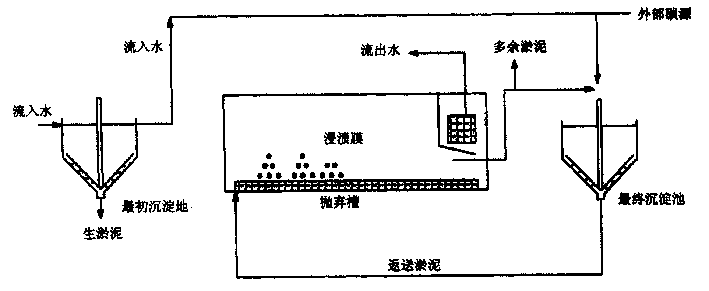

而且提供，不连接所述最初沉淀池与抛弃槽，而设置流入水的直接给送线， 将所述最初沉淀池与所述最终沉淀池直接连接，在所述抛弃槽上设置流出水排 出口用以向外部排出流出水，或者在所述最初沉淀池与所述抛弃槽之间设置流 入水给送线，在所述抛弃槽与所述最终沉淀池之间设置淤泥给送线，但所述淤 泥给送线在传送淤泥的同时要形成处理水的给送，在所述最终沉淀池设置流出 水排出口用以向外部排出流出水，或者将所述返送淤泥线改成之字形来延长在 无氧状态下的滞留时间以便有效地去除氮和磷，或者在所述抛弃槽的末端设置 过滤隔膜，经过精密过滤或超强过滤过程获得最终流出水的标准活性淤泥工艺 的改善以及通过注入外部碳源来消除氮、磷的污水、废水处理设备。
本发明相比于现有技术具有如下有益效果。
由于本发明可在现有的污水处理厂不增加消除氮和磷的处理工艺的情况下， 只改善现有的设施，所以，可提高占地的使用性，大幅度地减少污水和废水的 处理费用。不仅有效地消除有机物及氮和磷，而且有效地消除大肠杆菌，提高 最终流出水的再利用性。其中有机物大部分都用以脱氮及磷的排出，相对来说， 只有少量的有机物产生细胞合成，所以，所产生的淤泥数量减少，而通过过滤 隔膜的最终流出水可再利用于各种用途。不需增加现有工业及生活污水处理厂 的处理工艺，即可消除有机物及氮、磷等导致负营养化的物质，从而大幅度地 削减污水处理费用，也可方便、经济地遵守日益严格的污水终端处理场的排水 水质标准。
