申请日2003.12.23
公开(公告)日2004.09.08
IPC分类号C02F9/14; C02F9/02
摘要
本实用新型属于生活污水处理技术领域提供了一种环保微型生活污水处理池，它的主要特点是包括有沉淀分离池、腐化池、酸化池和通气池，在沉淀分离池的中央设有“十”字型竖向隔板，沉淀分离池的中下部与腐化池相通，在腐化池的底部水平设有至少三层隔板，隔板直径由下至上递增，隔板上设有孔隙和生物滤料;腐化池与酸化池相通，在酸化池里设有隔板，在隔板上设有滤料，酸化池与通气池相通。与现有的生活污水处理相比，具有处理的水质能够达到国家排放标准，成本造价低，占地面积小、不污染环境，易推广的优点。
権利要求書

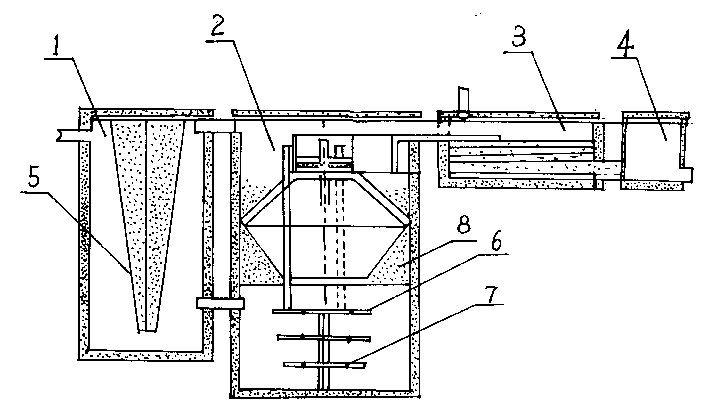

1、环保微型生活污水处理池，其特征在于包括有沉淀分离池、腐化 池、酸化池和通气池，在沉淀分离池的中央设有“十”字型竖向隔板， 沉淀分离池的中下部与腐化池相通，在腐化池的底部水平设有至少三层 隔板，隔板直径由下至上递增，隔板上设有孔隙和生物滤料;腐化池与 酸化池相通，在酸化池里设有隔板，在隔板上设有滤料，酸化池与通气 池相通。
2、根据权利要求1所述的环保微型生活污水处理池，其特征在于 所述的沉淀分离池中的隔板，它是由两块上宽下窄的呈梯形状的平板垂 直交叉构成。
3、根据权利要求2所述的环保微型生活污水处理池，其特征在于 所述的腐化池上部设有滤料过滤层，其中部为消化室，放置多种滤料， 厌氧微生物附着在池壁及滤料上。
4、根据权利要求3所述的环保微型生活污水处理池，其特征在于 所述在酸化池内设置有至少四块保持一定距离水平放置的隔板，隔板上 装有颗粒载体，形成多层厌氧膨胀床，其表面由厌氧微生物组成生物 膜。
说明书
环保微型生活污水处理池
技术领域：
本实用新型属于生活污水处理技术领域，具体涉及一种环保微型生 活污水处理池。
背景技术：
目前，机关、宾馆、住宅楼等人口密集区的生活污水处理一般采用 一格或三格化粪池处理，三格化粪池处理原理：主要利用厌氧环境和寄 生虫卵比重大于一般粪尿混合液比重，易于沉淀的原理，粪便池内经过 一定时间发酵分解，依次由第一池流到第三池，使粪便中菌和虫卵达到 沉淀或被杀灭的目的，粪池的有效容积按粪便量计算，一般贮存期为30 天，第一池20天，第二池10天，第三池不小于第一池和第二池之和。 从三格化粪池的原理看，主要重于卫生指标的控制，而水质指标未提出 要求，正因如此，三格化粪池在某种场合的使用就受到局限。根据三格 化粪池实践，主要问题有：1、出水水质指标严重不达标，处理技术滞后 或无处理;2、渗漏严重污染地下水源水体;3、容易满溢，造成管道堵 塞;4、清掏周期短，三格化粪池没有严格清掏周期的操作，一般有几周 到半年清掏一次，达不到国标设计要求为180天、240天，更多的是什 么时候满溢，什么时候清掏;臭气、蚊蝇、大肠肝菌病毒等污染空气环 境。
发明内容：
本实用新型的目的是设计一种占地面积小、不污染环境、处理的水 质能够达到国家排放标准的环保微型生活污水处理池。
本实用新型采取的技术方案是包括有沉淀分离池、腐化池、酸化池 和通气池，在沉淀分离池的中央设有“十”字型竖向隔板，沉淀分离池 的中下部与腐化池相通，在腐化池的底部水平设有至少三层隔板，隔板 直径由下至上递增，隔板上设有孔隙和生物滤料;腐化池与酸化池相 通，在酸化池里设有隔板，在隔板上设有滤料，酸化池与通气池相通。
由于本实用新型采取了上述技术方案，与现有的生活污水处理相 比，具有处理的水质能够达到国家排放标准，成本造价低，占地面积 小、不污染环境，易推广的优点。
