申请日2018.03.26
公开(公告)日2018.09.04
IPC分类号C02F1/04
摘要

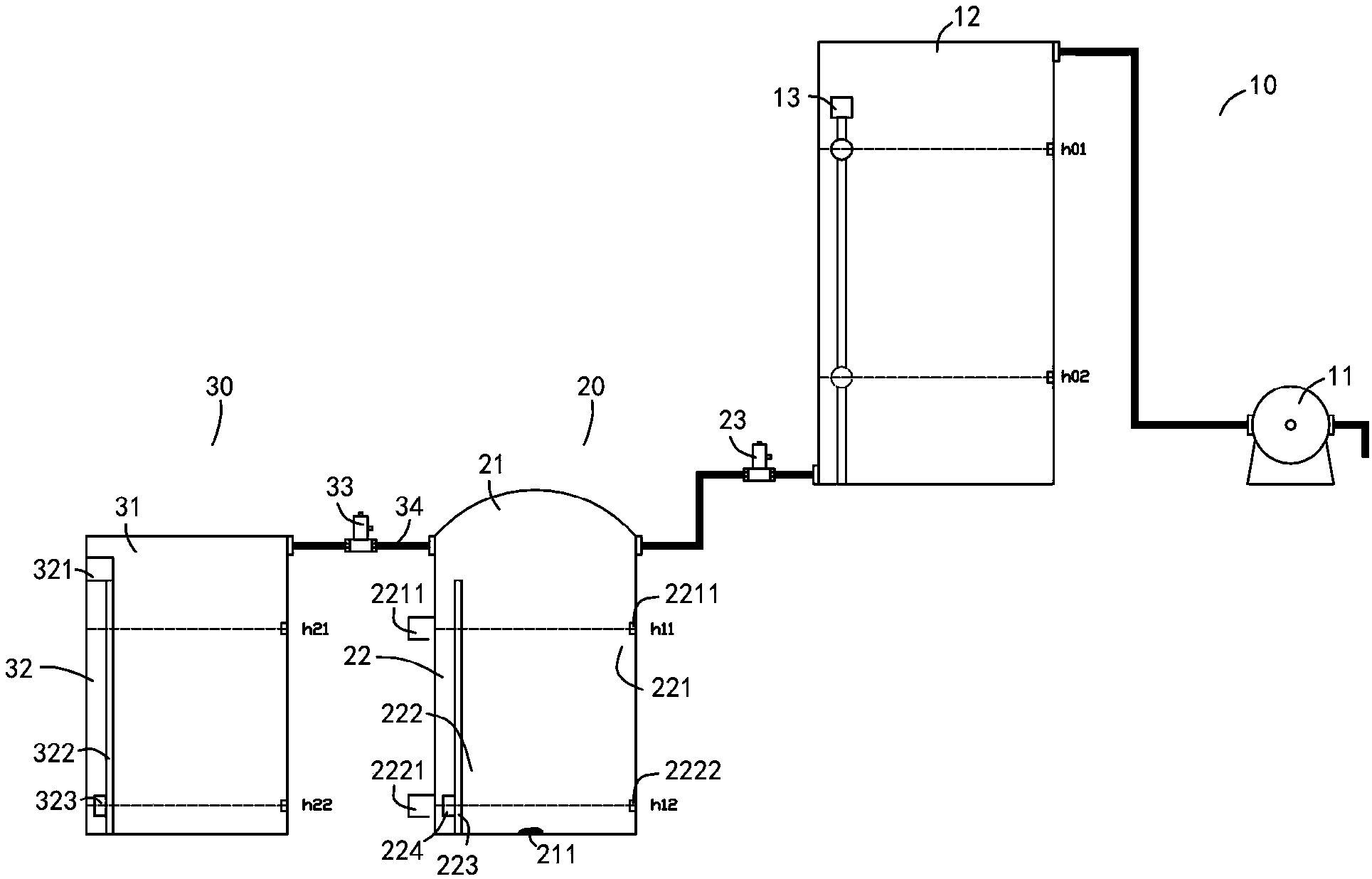

一种水位智能控制的太阳能水处理装置，该系统包括原水单元、蒸发冷凝单元、集水单元、太阳能供电单元、控制单元，原水单元包括原水箱、第一液位控制器，蒸发冷凝单元包括蒸发冷凝器、第二液位控制器，集水单元包括集水箱、第三液位控制器，本发明中第一液位控制器、第二液位控制器、第三液位控制器分别监视原水箱、蒸发冷凝器、集水箱的水位，并配合控制单元保证原水箱、蒸发冷凝器、集水箱处于正常工作状态，解决了人工逐个调节的不便，同时最大限度的减少了原水箱、蒸发冷凝器、集水箱非正常工作状态造成的电能的浪费;第二液位控制器采用外置式，且不与高温原水接触，解决了常规液位控制仪器容易损坏，或无法在相应的工况使用的问题。
权利要求书
1.一种水位智能控制的太阳能水处理装置，其特征在于：该系统包括原水单元、蒸发冷凝单元、集水单元、太阳能供电单元、控制单元，所述原水单元包括水泵、原水箱、第一液位控制器，所述太阳能供电单元与控制单元、水泵、第一液位控制器电性连接，以为其提供电力;所述水泵的一端与原水水源连通，水泵的另一端与原水箱顶部的进水口连通，以将原水输送至原水箱，所述原水箱内安装有第一液位控制器，所述第一液位控制器与控制单元电性连接，所述控制单元与水泵电性连接，集水箱内的原水水位在第一低水位时，第一液位控制器发出水位低的信号给控制单元，控制单元启动水泵向集水箱输送原水，集水箱内的原水水位在第一高水位时，第一液位控制器发出水位高的信号给控制单元，控制单元停止运行水泵向集水箱输送原水，所述蒸发冷凝单元包括蒸发冷凝器、第二液位控制器、第一电磁阀，所述太阳能供电单元还与蒸发冷凝器、第二液位控制器、第一电磁阀电性连接，以为其提供电力;所述蒸发冷凝器低于原水箱设置，所述蒸发冷凝器上部的进水口通过第一电磁阀与原水箱的底部出水口连通，所述蒸发冷凝器内安装有第二液位控制器，所述第二液位控制器与控制单元电性连接，所述控制单元与第一电磁阀电性连接，蒸发冷凝器内的水位在第二低水位时，第二液位控制器发出水位低的信号给控制单元，控制单元控制第一电磁阀打开，蒸发冷凝器内的水位在第二高水位时，第二液位控制器发出水位高的信号给控制单元，控制单元控制第一电磁阀关闭，所述集水单元包括集水箱、第三液位控制器、第二电磁阀、冷凝管道，所述太阳能供电单元还与第三液位控制器、第二电磁阀电性连接，以为其提供电力;上述蒸发冷凝器内的水蒸发后，水蒸汽在蒸发冷凝器顶部成冷凝水，该冷凝水从蒸发冷凝器顶部的出水口通过冷凝管道从集水箱顶部的入水口流入集水箱内，在所述冷凝管道上安装有第二电磁阀，所述集水箱内安装有第三液位控制器，所述第三液位控制器与控制单元电性连接，所述控制单元与第二电磁阀电性连接，集水箱内的水位在第三低水位时，第三液位控制器发出水位低的信号给控制单元，控制单元控制第二电磁阀打开，集水箱内的水位在第三高水位时，第三液位控制器发出水位高的信号给控制单元，控制单元控制第二电磁阀关闭;所述第二液位控制器包括第一光电开关、第二光电开关、第一挡板、第一浮子，所述第一光电开关包括第一发射端、第一接收端，所述第二光电开关包括第二发射端、第二接收端，所述第一发射端、第一接收端分别相对设置于蒸发冷凝器外侧上部的两侧，第一发射端、第一接收端之间的蒸发冷凝器的侧壁为透光材质，以使第一发射端发射出的光能到达第一接收端，所述第二发射端、第二接收端分别相对设置于蒸发冷凝器外侧上下部的两侧，第二发射端、第二接收端之间的蒸发冷凝器的侧壁为透光材质，以使第二发射端发射出的光能到达第二接收端，在所述蒸发冷凝器竖直安装有第一挡板，在第一挡板上安装有第一浮子，所述第一浮子的密度小于原水的密度，第一浮子沿第一挡板竖直上下直线运动，所述第一浮子为不透光材料制成，第一浮子在第一挡板的上部位置时，第一浮子位于第一发射端、第一接收端之间，第一光电开关发出高水位信号给控制单元，第一浮子位于第二发射端、第二接收端之间，第二光电开关发出低水位信号给控制单元。
2.如权利要求1所述的水位智能控制的太阳能水处理装置，其特征在于：所述第三液位控制器包括第三光电开关，第二挡板、第二浮子，在所述集水箱内竖直安装有第二挡板，在第二挡板上安装有第二浮子，所述第二浮子的密度小于水的密度，第二浮子沿第二挡板竖直上下直线运动，所述第二浮子反光材料制成，第二挡板的顶端安装有第三光电开关，第三光电开关发光方向正对第二浮子，所述第二浮子在集水箱的上部位置时，第三光电开关发出高水位信号给控制单元，所述第二浮子在集水箱的下部位置时，第三光电开关发出低水位信号给控制单元。
3.如权利要求1所述的水位智能控制的太阳能水处理装置，其特征在于：所述蒸发冷凝器内具有与其内的原水接触，并用以加热原水的沸腾壁，所述沸腾壁与原水接触的一侧密布有细小的突起，所述突起的自由端设置成尖端。
4.如权利要求1所述的水位智能控制的太阳能水处理装置，其特征在：所述冷凝管道截面为方形，在冷凝管道内沿其长度方向均匀间隔插放有多个冷凝部，所述冷凝部包括两个折流板，两个折流板反向倾斜设置，每一个折流板呈梯形，并与排风管道内侧侧壁垂直。
5.如权利要求1所述的水位智能控制的太阳能水处理装置，其特征在于：所述太阳能供电单元包括储能元件、太阳能板、控制电路，所述太阳能板与控制单元、水泵、第一液位控制器、蒸发冷凝器、第二液位控制器、第一电磁阀、第三液位控制器、第二电磁阀连接，所述储能元件通过控制电路连接到所述太阳能板，用于储存太阳能板转换的电能，所述储能元件通过控制电路与控制单元、水泵、第一液位控制器、蒸发冷凝器、第二液位控制器、第一电磁阀、第三液位控制器、第二电磁阀连接，所述控制电路用于检测太阳能板输出电压，当太阳能板的输出电压小于第一阀值时，发送信号格储能元件，储能元件接收到信号后为控制单元、水泵、第一液位控制器、蒸发冷凝器、第二液位控制器、第一电磁阀、第三液位控制器、第二电磁阀提供电能，所述控制电路用于检测储能元件的剩余电量，当储能元件的剩余电量小于第二阀且太阳能板的输出电压不小于第一阀值时，发送信号格储能元件，储能元件接收到信号后,从太阳能板获取电能，进行充电。
说明书
水位智能控制的太阳能水处理装置
技术领域
本发明涉及水处理设备技术领域，尤其涉及一种水位智能控制的太阳能水处理装置。
背景技术
水资源紧缺已经成为当下普遍问题，由此控制水量合理用水显得尤为重要。生活或生产中也出现了不少水处理装置，在利用蒸发冷凝器对初级物理净化后的原水进行深度处理的过程中，原水水箱、蒸发冷凝器和集水箱中的水位均单独手动调节，原水水箱、蒸发冷凝器和集水箱之间工作相对独立，既给使用、操作带来不便，又会造三者工作配合不当，造成资源浪费。此外常规的液位控制器需要放置于待检测容器内，多数还需要浸没于待测液体中，当待检测工况为高温，待检测液体腐蚀蚀性液体时，容易造成液位控制器损坏，抑或无法在相应的工况使用。
发明内容
有鉴于此，针对上述不足，有必要提出一种能够运用于高温、腐蚀性工况的节能型水位智能控制的太阳能水处理装置。
一种水位智能控制的太阳能水处理装置，该系统包括原水单元、蒸发冷凝单元、集水单元、太阳能供电单元、控制单元，所述原水单元包括水泵、原水箱、第一液位控制器，所述太阳能供电单元与控制单元、水泵、第一液位控制器电性连接，以为其提供电力;所述水泵的一端与原水水源连通，水泵的另一端与原水箱顶部的进水口连通，以将原水输送至原水箱，所述原水箱内安装有第一液位控制器，所述第一液位控制器与控制单元电性连接，所述控制单元与水泵电性连接，集水箱内的原水水位在第一低水位时，第一液位控制器发出水位低的信号给控制单元，控制单元启动水泵向集水箱输送原水，集水箱内的原水水位在第一高水位时，第一液位控制器发出水位高的信号给控制单元，控制单元停止运行水泵向集水箱输送原水，所述蒸发冷凝单元包括蒸发冷凝器、第二液位控制器、第一电磁阀，所述太阳能供电单元还与蒸发冷凝器、第二液位控制器、第一电磁阀电性连接，以为其提供电力;所述蒸发冷凝器低于原水箱设置，所述蒸发冷凝器上部的进水口通过第一电磁阀与原水箱的底部出水口连通，所述蒸发冷凝器内安装有第二液位控制器，所述第二液位控制器与控制单元电性连接，所述控制单元与第一电磁阀电性连接，蒸发冷凝器内的水位在第二低水位时，第二液位控制器发出水位低的信号给控制单元，控制单元控制第一电磁阀打开，蒸发冷凝器内的水位在第二高水位时，第二液位控制器发出水位高的信号给控制单元，控制单元控制第一电磁阀关闭，所述集水单元包括集水箱、第三液位控制器、第二电磁阀、冷凝管道，所述太阳能供电单元还与第三液位控制器、第二电磁阀电性连接，以为其提供电力;上述蒸发冷凝器内的水蒸发后，水蒸汽在蒸发冷凝器顶部成冷凝水，该冷凝水从蒸发冷凝器顶部的出水口通过冷凝管道从集水箱顶部的入水口流入集水箱内， 在所述冷凝管道上安装有第二电磁阀，所述集水箱内安装有第三液位控制器，所述第三液位控制器与控制单元电性连接，所述控制单元与第二电磁阀电性连接，集水箱内的水位在第三低水位时，第三液位控制器发出水位低的信号给控制单元，控制单元控制第二电磁阀打开，集水箱内的水位在第三高水位时，第三液位控制器发出水位高的信号给控制单元，控制单元控制第二电磁阀关闭;所述第二液位控制器包括第一光电开关、第二光电开关、第一挡板、第一浮子，所述第一光电开关包括第一发射端、第一接收端，所述第二光电开关包括第二发射端、第二接收端，所述第一发射端、第一接收端分别相对设置于蒸发冷凝器外侧上部的两侧，第一发射端、第一接收端之间的蒸发冷凝器的侧壁为透光材质，以使第一发射端发射出的光能到达第一接收端，所述第二发射端、第二接收端分别相对设置于蒸发冷凝器外侧上下部的两侧，第二发射端、第二接收端之间的蒸发冷凝器的侧壁为透光材质，以使第二发射端发射出的光能到达第二接收端，在所述蒸发冷凝器竖直安装有第一挡板，在第一挡板上安装有第一浮子，所述第一浮子的密度小于原水的密度，第一浮子沿第一挡板竖直上下直线运动，所述第一浮子为不透光材料制成，第一浮子在第一挡板的上部位置时，第一浮子位于第一发射端、第一接收端之间，第一光电开关发出高水位信号给控制单元，第一浮子位于第二发射端、第二接收端之间，第二光电开关发出低水位信号给控制单元。
优选的，所述第三液位控制器包括第三光电开关，第二挡板、第二浮子，在所述集水箱内竖直安装有第二挡板，在第二挡板上安装有第二浮子，所述第二浮子的密度小于水 的密度，第二浮子沿第二挡板竖直上下直线运动，所述第二浮子反光材料制成，第二挡板的顶端安装有第三光电开关，第三光电开关发光方向正对第二浮子， 所述第二浮子在集水箱的上部位置时，第三光电开关发出高水位信号给控制单元，所述第二浮子在集水箱的下部位置时，第三光电开关发出低水位信号给控制单元。
优选的，所述蒸发冷凝器内具有与其内的原水接触，并用以加热原水的沸腾壁，所述沸腾壁与原水接触的一侧密布有细小的突起，所述突起的自由端设置成尖端。
优选的，所述冷凝管道截面为方形，在冷凝管道内沿其长度方向均匀间隔插放有多个冷凝部，所述冷凝部包括两个折流板，两个折流板反向倾斜设置，每一个折流板呈梯形，并与排风管道内侧侧壁垂直。
优选的，所述太阳能供电单元包括储能元件、太阳能板、控制电路，所述太阳能板与控制单元、水泵、第一液位控制器、蒸发冷凝器、第二液位控制器、第一电磁阀、第三液位控制器、第二电磁阀连接，所述储能元件通过控制电路连接到所述太阳能板，用于储存太阳能板转换的电能， 所述储能元件通过控制电路与控制单元、水泵、第一液位控制器、蒸发冷凝器、第二液位控制器、第一电磁阀、第三液位控制器、第二电磁阀连接，所述控制电路用于检测太阳能板输出电压，当太阳能板的输出电压小于第一阀值时，发送信号格储能元件，储能元件接收到信号后为控制单元、水泵、第一液位控制器、蒸发冷凝器、第二液位控制器、第一电磁阀、第三液位控制器、第二电磁阀提供电能，所述控制电路用于检测储能元件的剩余电量，当储能元件的剩余电量小于第二阀且太阳能板的输出电压不小于第一阀值时，发送信号格储能元件，储能元件接收到信号后,从太阳能板获取电能，进行充电。
本发明中第一液位控制器、第二液位控制器、第三液位控制器分别监视原水箱、蒸发冷凝器、集水箱的水位，并配合控制单元保证原水箱、蒸发冷凝器、集水箱处于正常工作状态，解决了人工逐个调节的不便，同时最大限度的减少了原水箱、蒸发冷凝器、集水箱非正常工作状态造成的电能的浪费;第二液位控制器采用外置式，且不与高温原水接触，解决了常规液位控制仪器容易损坏，或无法在相应的工况使用的问题。
