申请日2018.02.01
公开(公告)日2018.10.02
IPC分类号C02F3/30
摘要
本实用新型公开了一种一体化多功能污水生化处理实验装置，包括原水桶、充氧泵、混合液回流泵、污泥回流泵和处理箱，所述处理箱分隔为主反应区、沉淀区和设备区，所述主反应区用竖立挡板分隔成依次顺序排列的若干单元反应区，每个单元反应区的上部设有搅拌装置，底部设有曝气器。本实用新型实验装置结构紧凑，高度集成，多种工艺间切换方法简便快捷，操作简单、易上手。
权利要求书

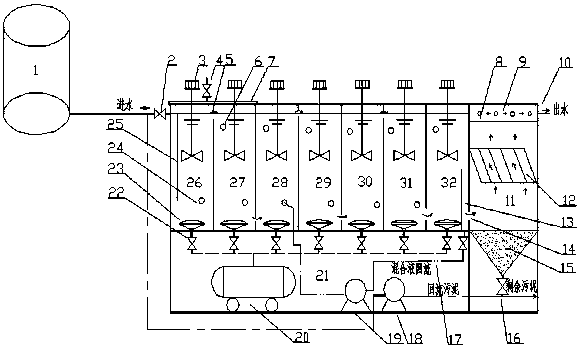

1.一种一体化多功能污水生化处理实验装置，包括原水桶(1)、充氧泵(20)、混合液回流泵(19)、污泥回流泵(18)和处理箱，其特征在于，所述处理箱分隔为主反应区、沉淀区(11)和设备区(21)，所述主反应区设于所述设备区(21)的上方，所述沉淀区(11)设于所述主反应区和设备区(21)的一侧;所述主反应区用竖立挡板分隔成依次顺序排列的若干单元反应区，所述竖立挡板上设有过流孔(5)，所述过流孔(5)交替设于所述竖立挡板的上部和下部，每个单元反应区的上部设有搅拌装置(3)，底部设有曝气器(23);所述沉淀区(11)为斜板(12)式沉淀池，沉淀区(11)上部设有集水管(9)，集水管(9)上设有溢流孔(8)和出水管(10);沉淀区(11)下部设有集泥斗(15)，所述集水管(9)与集泥斗(15)之间设有斜板(12);所述原水桶(1)通过管道与设于第1单元反应区(26)上侧的进水管(2)连接，尾端单元反应区的底侧设有反应器出流孔(14)与所述沉淀区(11)相连通;所述进水管(2)与所述集泥斗(15)通过所述污泥回流泵(18)连接;尾端单元反应区的底部设有混合液回流孔，可通过所述混合液回流泵(19)与各反应区连接形成混合液回流系统;各单元反应区的曝气器(23)分别通过空气管与所述充氧泵(20)连接，所述充氧泵(20)、混合液回流泵(19)和污泥回流泵(18)放置于所述设备区(21)中。
2.根据权利要求1所述的一体化多功能污水生化处理实验装置，其特征在于，每个所述单元反应区侧面还设有旁路进出水孔，所述旁路进出水孔包括设于上侧部的旁路上进出水孔(6)和设于下侧部的旁路下进出水孔(24)。
3.根据权利要求1所述的一体化多功能污水生化处理实验装置，其特征在于，还包括密封盖板(7)，通过螺栓及橡胶垫片将密封盖板(7)安装于单元反应区的顶部，用于密封所述单元反应区。
4.根据权利要求1所述的一体化多功能污水生化处理实验装置，其特征在于，所述沉淀区(11)的斜板(12)的倾斜角度为60°。
5.根据权利要求1所述的一体化多功能污水生化处理实验装置，其特征在于，所述第1单元反应区(26)内靠近所述进水管(2)处还竖直设置有防止短路的进水挡板;所述尾端单元反应区内靠近所述混合液回流孔处还竖直设置有防止出水短路的出水挡板。
说明书
一种一体化多功能污水生化处理实验装置
技术领域
本实用新型涉及污水处理教学实验设备技术领域，具体说是一种一体化多功能污水生化处理实验装置和使用方法。
背景技术
近年来，随着社会经济的高速发展和城市化进程的加快，城镇生活污水的排放总量也在快速增加，并已成为引发水环境污染的主要因素。城镇生活污水的处理因而也成为当前环境保护工作的核心内容。在各类污水工艺中，生化处理因其具有的经济、高效和广泛适用性等优势，已成为当前污水处理实践中的核心工艺方法;在绝大多数已建成的各类城镇污水处理厂中，主体工艺也均为生化工艺。
鉴于此，开展污水生化处理实验既是环境保护专业人才培养中的重要内容，也成为污水处理工程实践和技术研发的必要手段，在水环境保护工作中有着极其重要的作用。但现有的污水处理实验装置大部分为成套实验装置，规格型号单一，形式内容陈旧，连接形式冗长复杂，仅可用于简单的教学演示和观察，难以实际操作与模拟连续运行，功能上无法满足专业实验教学深度的要求。此外，大部分的现有实验装置只能进行既定单一项目的实验，不能用于新型实验项目的开发拓展，无法满足污水生化处理新技术的开发需要。
发明内容
本实用新型的目的是针对上述现有技术中的不足，提供一种一体化多功能污水生化处理实验装置方法和使用方法。
本实用新型的目的是通过以下技术方案实现的：
一种一体化多功能污水生化处理实验装置，包括原水桶、充氧泵、混合液回流泵、污泥回流泵和处理箱，其特征在于，所述处理箱分隔为主反应区、沉淀区和设备区，所述主反应区设于所述设备区的上方，所述沉淀区设于所述主反应区和设备区的一侧;所述主反应区用竖立挡板分隔成依次顺序排列的若干单元反应区，所述竖立挡板上设有过流孔，所述过流孔交替设于所述竖立挡板的上部和下部，每个单元反应区的上部设有搅拌装置，底部设有曝气器;所述沉淀区为斜板式沉淀池，沉淀区上部设有集水管，集水管上设有溢流孔和出水管;沉淀区下部设有集泥斗，所述集水管与集泥斗之间设有斜板;所述原水桶通过管道与设于第1单元反应区上侧的进水管连接，尾端单元反应区的底侧设有反应器出流孔与所述沉淀区相连通;所述进水管与所述集泥斗通过所述污泥回流泵连接;尾端单元反应区的底部设有混合液回流孔，可通过所述混合液回流泵(19)与各反应区连接形成混合液回流系统;各单元反应区的曝气器分别通过空气管与所述充氧泵连接，所述充氧泵、混合液回流泵和污泥回流泵放置于所述设备区中。
本实用新型的进一步的设计方案中，每个所述单元反应区侧面还设有旁路进出水孔，所述旁路进出水孔包括设于上侧部的旁路上进出水孔和设于下侧部的旁路下进出水孔。设置旁路进出水孔，既可根据工艺需要灵活设置混合液回流或污泥回流，还可方便用于实验取样。
本实用新型的进一步的设计方案中，还包括密封盖板，通过螺栓及橡胶垫片将密封盖板安装于单元反应区的顶部，用于密封所述单元反应区。
本实用新型的进一步的设计方案中，上述沉淀区的斜板的倾斜角度为60°。
本实用新型的进一步的设计方案中，上述第1单元反应区(26)内靠近所述进水管(2)处还竖直设置有防止短路的进水挡板;所述尾端单元反应区内靠近所述混合液回流孔处还竖直设置有防止出水短路的出水挡板。
本实用新型具有以下突出的有益效果：
(1)本实用新型的一体化多功能污水生化处理实验装置结构紧凑，高度集成，多种工艺间切换方法简便快捷，操作简单、易上手。每个单元反应区之间完全一致，厌氧区/缺氧区/好氧区间的切换可通过添加盖板，启闭搅拌装置及曝气器得以实现。在实验教学或工艺研发时，可以迅速实现不同污水生化处理工艺流程实验平台的搭建与运行。
(2)本实用新型的一体化多功能污水生化处理实验装置可以仅利用一套装置模拟A/O工艺、A2/O工艺、倒置A2/O工艺、UCT工艺、分段进水A/O工艺等多种常用污水生化处理工艺的连续运行，相较于现有实验装置只能进行一项实验项目，本装置具有多功能、复合性的优点，实现了一套装置多种用途，具有着可高度扩展的功能性。
