申请日2018.02.01
公开(公告)日2018.09.28
IPC分类号C02F1/00; B01D33/01
摘要
本实用新型提供一种便于过滤的污水处理装置，涉及污水处理装置领域。该便于过滤的污水处理装置，包括壳体，所述壳体顶部的两侧均固定安装有竖杆，且两个竖杆相对的一侧通过电机箱固定连接，所述电机箱的底部穿插设置有连杆，所述连杆靠近电机箱的一端贯穿电机箱的底部并延伸至电机箱的内部，所述电机箱内腔的顶部固定安装有电机，所述电机的输出轴固定安装有转盘。该便于过滤的污水处理装置，通过对连杆、电机、转盘、过滤网、滑块、复位弹簧、固定块、卡块、弹性杆和通槽的设置，达到了方便对过滤网进行移动的效果，从而方便对壳体内的污水进行过滤，以此也方便了使用者的使用，同时也提高了污水处理装置的工作效率。
权利要求书

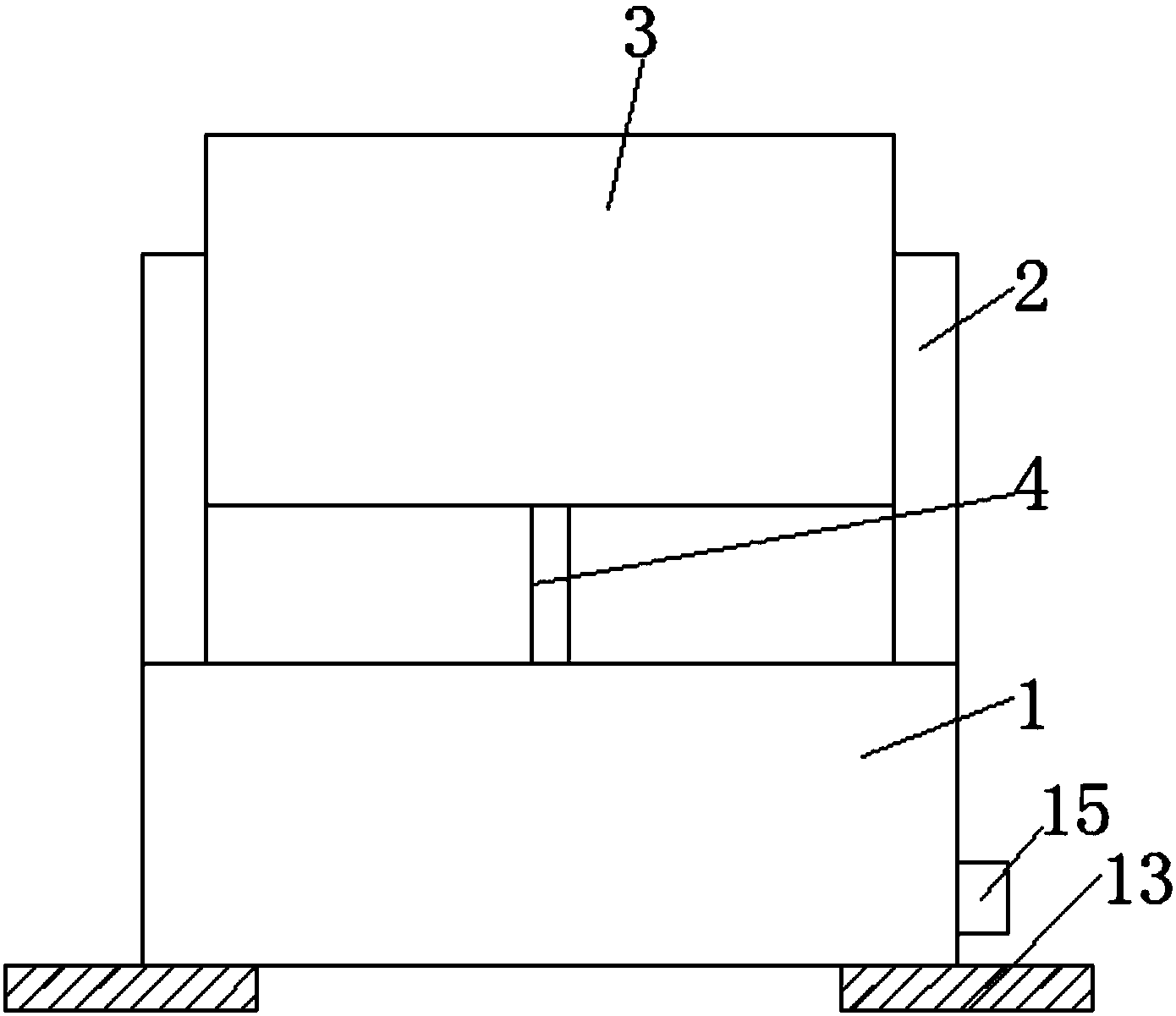

1.一种便于过滤的污水处理装置，包括壳体(1)，其特征在于：所述壳体(1)顶部的两侧均固定安装有竖杆(2)，且两个竖杆(2)相对的一侧通过电机箱(3)固定连接，所述电机箱(3)的底部穿插设置有连杆(4)，所述连杆(4)靠近电机箱(3)的一端贯穿电机箱(3)的底部并延伸至电机箱(3)的内部，所述电机箱(3)内腔的顶部固定安装有电机(5)，所述电机(5)的输出轴固定安装有转盘(6)，所述转盘(6)的外圈通过转轴与连杆(4)位于电机箱(3)内部的一端活动连接，所述壳体(1)的右侧连通有出水管(15);
所述壳体(1)的内部设置有过滤网(7)，所述过滤网(7)的两侧均固定安装有滑块(8)，所述过滤网(7)底部的两侧均固定安装有复位弹簧(9)，所述复位弹簧(9)远离过滤网(7)的一端与壳体(1)内腔的底部固定连接，所述过滤网(7)的顶部固定安装有固定块(10)，所述固定块(10)的顶部通过转轴与连杆(4)远离电机箱(3)的一端活动连接，所述壳体(1)内腔的两侧且位于过滤网(7)的上方均固定安装有卡块(11)，所述卡块(11)的底部固定安装有弹性杆(12)，所述电机(5)与外设的控制器电性连接。
2.根据权利要求1所述的一种便于过滤的污水处理装置，其特征在于：所述壳体(1)的底部固定安装有防滑块(13)，所述防滑块(13)的表面开设有防滑纹。
3.根据权利要求2所述的一种便于过滤的污水处理装置，其特征在于：所述防滑块(13)的数量为四个，且四个防滑块(13)分布于壳体(1)底部的四角。
4.根据权利要求1所述的一种便于过滤的污水处理装置，其特征在于：所述电机箱(3)的底部开设有可供连杆(4)移动的通槽(14)。
5.根据权利要求1所述的一种便于过滤的污水处理装置，其特征在于：所述滑块(8)远离过滤网(7)的一侧与壳体(1)的内壁接触。
6.根据权利要求1所述的一种便于过滤的污水处理装置，其特征在于：所述过滤网(7)由两个孔径不同的网板构成。
说明书
一种便于过滤的污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种便于过滤的污水处理装置。
背景技术
污水处理(sewage treatment，wastewater treatment)，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理，生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括漂浮和悬浮的大小固体颗粒，胶状和凝胶状扩散物，纯溶液，按水污的质性来分，水的污染有两类，一类是自然污染，另一类是人为污染，当前对水体危害较大的是人为污染，水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类，污染物主要有，未经处理而排放的工业废水，未经处理而排放的生活污水，大量使用化肥、农药、除草剂的农田污水，堆放在河边的工业废弃物和生活垃圾，水土流失，矿山污水。
在涉及对污水进行处理的过程中，就涉及到对污水处理装置进行使用，但是目前市场上的污水处理装置，在使用的过程中，不便于污水处理装置进行过滤，从而影响了污水处理装置正常使用，以此也降低了污水处理装置的工作效率。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种便于过滤的污水处理装置，解决了便于过滤污水处理装置不便于过滤的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于过滤的污水处理装置，包括壳体，所述壳体顶部的两侧均固定安装有竖杆，且两个竖杆相对的一侧通过电机箱固定连接，所述电机箱的底部穿插设置有连杆，所述连杆靠近电机箱的一端贯穿电机箱的底部并延伸至电机箱的内部，所述电机箱内腔的顶部固定安装有电机，所述电机的输出轴固定安装有转盘，所述转盘的外圈通过转轴与连杆位于电机箱内部的一端活动连接，所述壳体的右侧连通有出水管。
所述壳体的内部设置有过滤网，所述过滤网的两侧均固定安装有滑块，所述过滤网底部的两侧均固定安装有复位弹簧，所述复位弹簧远离过滤网的一端与壳体内腔的底部固定连接，所述过滤网的顶部固定安装有固定块，所述固定块的顶部通过转轴与连杆远离电机箱的一端活动连接，所述壳体内腔的两侧且位于过滤网的上方均固定安装有卡块，所述卡块的底部固定安装有弹性杆，所述电机与外设的控制器电性连接。
优选的，所述壳体的底部固定安装有防滑块，所述防滑块的表面开设有防滑纹。
优选的，所述防滑块的数量为四个，且四个防滑块分布于壳体底部的四角。
优选的，所述电机箱的底部开设有可供连杆移动的通槽。
优选的，所述滑块远离过滤网的一侧与壳体的内壁接触。
优选的，所述过滤网由两个孔径不同的网板构成。
(三)有益效果
本实用新型提供了一种便于过滤的污水处理装置。具备以下有益效果：
1、该便于过滤的污水处理装置，通过对连杆、电机、转盘、过滤网、滑块、复位弹簧、固定块、卡块、弹性杆和通槽的设置，达到了方便对过滤网进行移动的效果，从而方便对壳体内的污水进行过滤，以此也方便了使用者的使用，同时也提高了污水处理装置的工作效率。
2、该便于过滤的污水处理装置，通过对防滑块的设置，达到了方便对污水处理装置进行放置的效果，从而方便了使用者的使用，以此也提高了污水处理装置的工作效率，同时也提高了污水处理装置的使用效率。
