申请日2018.02.02
公开(公告)日2018.10.19
IPC分类号C02F11/12
摘要
本实用新型公开了一种污水处理用污泥脱水压缩机，属于水处理设备领域，包括以一定间隔设置的固定架一和固定架二;两个固定架之间连接有保护筒;所述保护筒内设有甩干筒;所述保护筒的外表面固定有使保护筒和甩干筒旋转的驱动结构;甩干筒内设有推料板，推料板与甩干筒内壁接触设置且滑动连接;在固定架一的外侧设有连接推料板的推动缸;固定架二内设有密封甩干筒的挡料板，在所述固定架二的外侧设有连接挡料板的挡料缸;所述固定架二内开有与连接孔二连通的导料口;导料口的末端设有出料传送带;所述保护筒的底部设有可开闭的排液口;在固定架一上设有为甩干筒注入污水的进料结构。
权利要求书

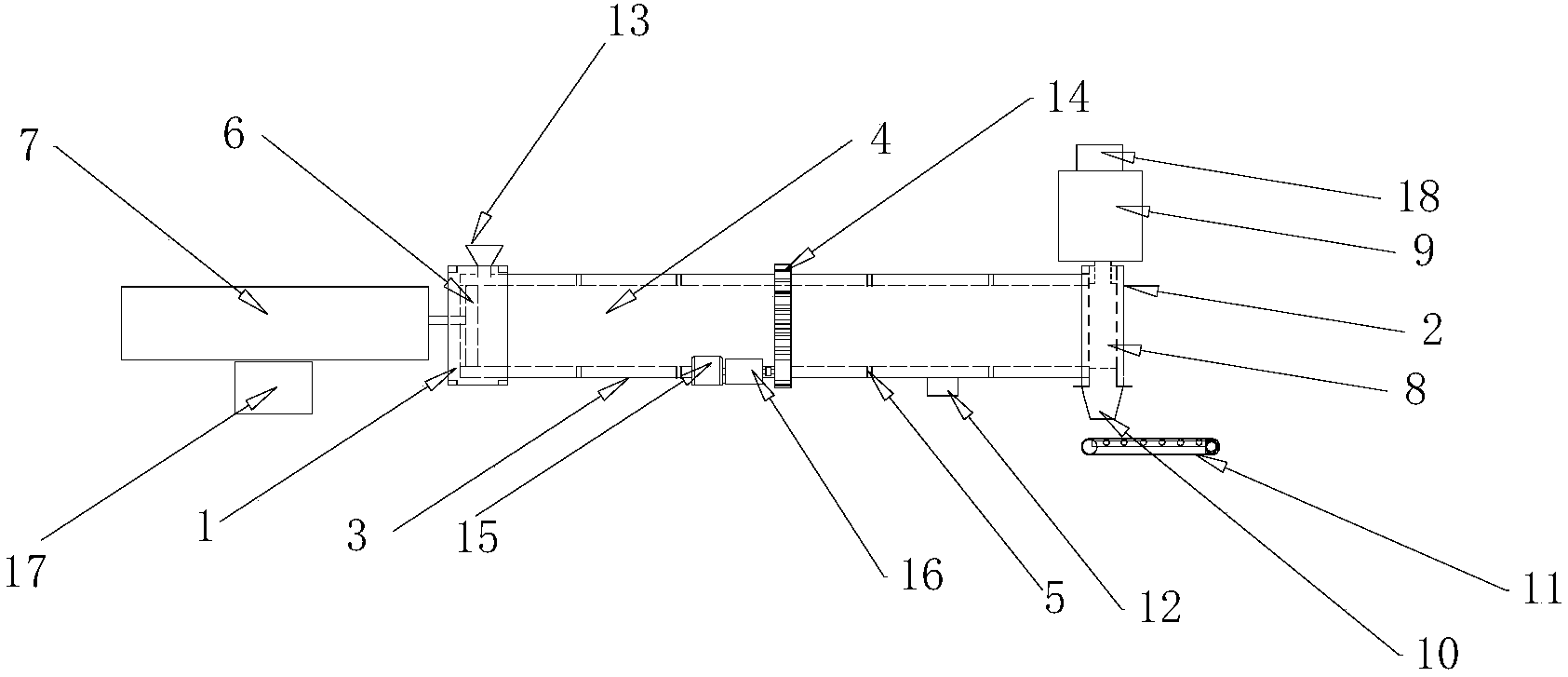

1.一种污水处理用污泥脱水压缩机，其特征在于：包括以一定间隔设置的固定架一(1)和固定架二(2);两个固定架之间连接有保护筒(3);所述保护筒(3)内设有甩干筒(4);所述甩干筒(4)和所述保护筒(3)之间具有储存污水的间隙;保护筒(3)和甩干筒(4)通过连接筋(5)连接为一体;所述保护筒(3)的外表面固定有使保护筒(3)和甩干筒(4)旋转的驱动结构;
甩干筒(4)的一端置于固定架一(1)内，甩干筒(4)的另一端置于固定架二(2)内;甩干筒(4)内部设有推料板(6)，推料板(6)与甩干筒(4)内壁接触设置且滑动连接;在固定架一(1)的外侧设有连接推料板(6)的推动缸(7);固定架二(2)内设有密封甩干筒(4)的挡料板(8)，在所述固定架二(2)的外侧设有连接挡料板(8)的挡料缸(9);所述固定架二(2)内开有与连接孔二连通的导料口(10);导料口(10)的末端设有出料传送带(11);
所述保护筒(3)的底部设有可开闭的排液口(12);
在固定架一(1)上设有为甩干筒(4)注入污水的进料结构(13)。
2.如权利要求1所述的一种污水处理用污泥脱水压缩机，其特征在于：所述推动缸(7)为二段推动缸。
3.如权利要求1所述的一种污水处理用污泥脱水压缩机，其特征在于：所述推动缸(7)和所述挡料缸(9)均连接有一个电磁阀。
4.如权利要求1所述的一种污水处理用污泥脱水压缩机，其特征在于：所述固定架一(1)沿保护筒(3)的轴向设有连接孔一(1-1)，所述固定架二(2)设有与连接孔一(1-1)对应的连接孔二(2-1);所述连接孔一(1-1)和连接孔二(2-1)均与保护筒(3)的外径匹配;在固定架一(1)的上表面设有连接孔三(1-2)，所述连接孔三(1-2)与连接孔一(1-1)连通;在固定架二(2)的上表面设有连接孔四(2-2)，所述连接孔四(2-2)与连接孔二(2-1)连通。
5.如权利要求4所述的一种污水处理用污泥脱水压缩机，其特征在于：所述进料结构(13)设在所述连接孔三(1-2)上，所述保护筒(3)上对应进料结构(13)的位置设有开口;进料结构(13)的下部与所述开口配合连接。
6.如权利要求1所述的一种污水处理用污泥脱水压缩机，其特征在于：所述甩干筒(4)设有多个出水口(4-1)，出水口(4-1)上设有过滤网(4-2)。
7.如权利要求1所述的一种污水处理用污泥脱水压缩机，其特征在于：所述驱动结构包括传动机构(14)和驱动传动机构(14)的电机(15)和减速机(16)。
8.如权利要求7所述的一种污水处理用污泥脱水压缩机，其特征在于：所述传动机构(14)设在固定架一(1)与固定架二(2)之间。
9.如权利要求7所述的一种污水处理用污泥脱水压缩机，其特征在于：所述传动机构(14)为齿轮或者带轮传动结构。
说明书
污水处理用污泥脱水压缩机
技术领域
本实用新型属于水处理设备领域，尤其涉及一种污水处理用污泥脱水压缩机。
背景技术
污水在处理的过程中，很多污水中混合有很多杂质，导致污水中固相物较大，较大的漂浮物可通过过滤网等过滤技术进行初步过滤筛出，但是溶解于液体中的杂质通过过滤等很难实现分离，多采用离心机实现固相物与液体的分离，分离后的固相物多为污泥，污泥中还是有很多的水分，再进行处理的过程中，需要进行脱水等环节的处理，以避免直接处理造成环境的二次污染;脱水后的污泥成为一种有价值的原料，在安全的条件下易于储存，可在焚烧炉进行焚烧，或作为生产水泥的燃料，或用作农田的肥料，目前常见的污泥脱水过程多是烘干转窑中烘干后送入粉碎设备进行粉碎获得污泥颗粒，成本过高。
实用新型内容
本实用新型针对现有技术存在的上述技术问题，提供了一种结构简单、脱水快速、且脱水后直接成型的污水处理用污泥脱水压缩机。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：
一种污水处理用污泥脱水压缩机，包括以一定间隔设置的固定架一和固定架二;两个固定架之间连接有保护筒;所述保护筒内设有甩干筒;所述甩干筒和所述保护筒之间具有储存污水的间隙;保护筒和甩干筒通过连接筋连接为一体;所述保护筒的外表面固定有使保护筒和甩干筒旋转的驱动结构;
甩干筒的一端置于固定架一内，甩干筒的另一端置于固定架二内;甩干筒内设有推料板，推料板与甩干筒内壁接触设置且滑动连接;在固定架一的外侧设有连接推料板的推动缸;固定架二内设有密封甩干筒的挡料板，在所述固定架二的外侧设有连接挡料板的挡料缸;所述固定架二内开有与连接孔二连通的导料口;导料口的末端设有出料传送带;
所述保护筒的底部设有可开闭的排液口;
在固定架一上设有为甩干筒注入污水的进料结构。
进一步，所述推动缸为二段推动缸。
进一步，推动缸和挡料缸均由电磁阀控制。
进一步，所述固定架一沿保护筒的轴向设有连接孔一，所述固定架二设有与连接孔一对应的连接孔二;所述连接孔一和连接孔二均与保护筒的外径匹配。在固定架一的上表面设有连接孔三，所述连接孔三与连接孔一连通;在固定架二的上表面设有连接孔四，所述连接孔四与连接孔二连通。
进一步，所述进料结构设在所述连接孔三上，在保护筒上对应进料结构的位置设有开口;进料结构的下部与所述开口配合连接。
进一步，所述甩干筒设有多个出水口，出水口上设有过滤网。
进一步，所述驱动结构包括传动机构和驱动传动机构的电机和减速机。
进一步，所述传动机构设在固定架一与固定架二之间。
更进一步，所述传动机构为齿轮或者带轮传动结构。
本实用新型具有的优点和积极效果是：
本实用新型的污水处理用污泥脱水压缩机，结构合理、脱水快速、成本较低;通过使用同步转动的保护筒和甩干筒，通过旋转甩干的方式快速的将污泥内的水分筛出，然后通过二推动缸进行压缩，实现了污泥的压缩成块，成块后的污泥可被推出到出料传送带上，方便后续的粉碎或者包装等工艺。
