申请日2018.02.05
公开(公告)日2018.07.10
IPC分类号C02F9/14
摘要
本发明公开了一种一体化多效工业污水处理设备，包括处理壳体，所述处理壳体的底部设有底座，所述处理壳体内设有多个收集槽，所述收集槽内设有检测装置，所述处理壳体的两侧对称设有爬梯，所述处理壳体上设有围栏，所述围栏与爬梯之间设有多个阶梯，所述阶梯的两侧对称设有护栏，所述爬梯靠近围栏的一端固定连接有保护栏，所述处理壳体内设有沉降腔、化学反应腔和生物反应腔，所述化学反应腔设置在沉降腔和生物反应腔之间。本发明操作简单，通过过滤网、一级生物处理层、二级生物处理层、反应装置和驱动装置的相互配合，能够有效通过物理、化学以及生物的方式，从多个方式进行处理，提高污水处理的效率和质量，减少单一处理方式的时间。
权利要求书

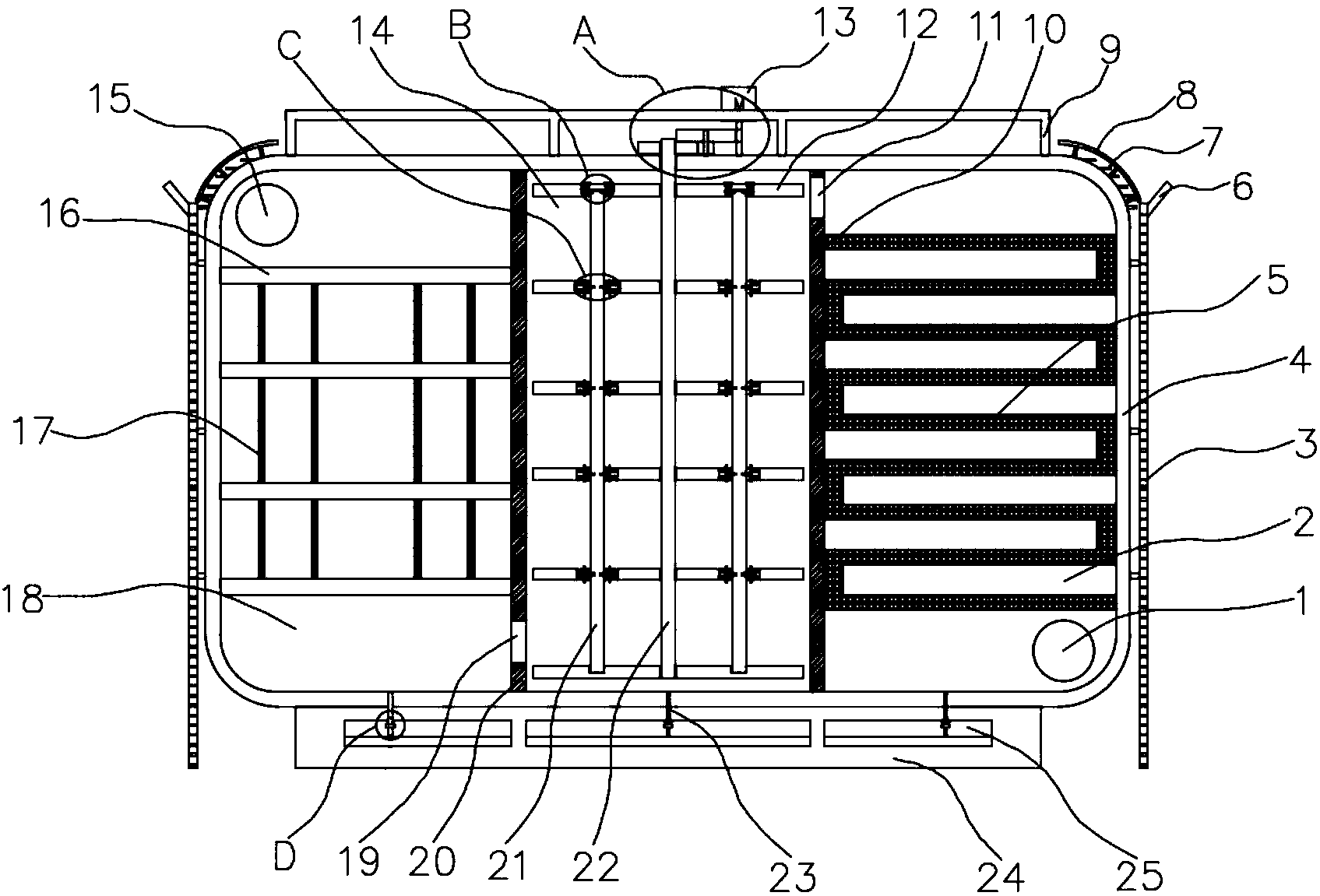

1.一种一体化多效工业污水处理设备，包括处理壳体(4)，其特征在于，所述处理壳体(4)的底部设有底座(24)，所述处理壳体(4)内设有多个收集槽(25)，所述收集槽(25)内设有检测装置，所述处理壳体(4)的两侧对称设有爬梯(3)，所述处理壳体(4)上设有围栏(9)，所述围栏(9)与爬梯(3)之间设有多个阶梯(7)，所述阶梯(7)的两侧对称设有护栏(8)，所述爬梯(3)靠近围栏(9)的一端固定连接有保护栏(6)，所述处理壳体(4)内设有沉降腔(18)、化学反应腔(14)和生物反应腔(2)，所述化学反应腔(14)设置在沉降腔(18)和生物反应腔(2)之间，所述沉降腔(18)与化学反应腔(14)之间设有第一隔板(20)，所述第一隔板(20)的底部设有第一开口(19)，所述化学反应腔(14)与生物反应腔(2)之间设有第二隔板(10)，所述第二隔板(10)的上端设有第二开口(11)，所述处理壳体(4)靠近沉降腔(18)的一侧设有入水口(15)，所述处理壳体(4)靠近生物反应腔(2)的一侧设有出水口(1)，所述沉降腔(18)内设有多个过滤网(16)，两个所述过滤网(16)之间设有多个一级生物处理层(17)，所述生物反应腔(2)内设有二级生物处理层(5)，所述化学反应腔(14)内设有反应装置，所述处理壳体(4)的上方设有驱动装置，所述驱动装置与反应装置连接。
2.根据权利要求1所述的一种一体化多效工业污水处理设备，其特征在于，所述检测装置包括连通管(43)和水阀(53)，所述处理壳体(4)的底部设有检测通道(23)，所述检测通道(23)与收集槽(25)连接，所述连通管(43)的一端螺纹卡接在检测通道(23)内，所述水阀(53)设置在连通管(43)上。
3.根据权利要求1所述的一种一体化多效工业污水处理设备，其特征在于，所述反应装置包括多个第二混合轴(12)和第一混合轴(21)，多个所述第二混合轴(12)的中点插设有转轴(22)，所述第一混合轴(21)设置在转轴(22)的两侧，其中一个所述第二混合轴(12)上设有多个卡接装置，所述第二混合轴(12)通过卡接装置与第一混合轴(21)连接，其他所述第二混合轴(12)上设有多个连接装置，其他所述第二混合轴(12)通过连接装置与第一混合轴(21)卡接。
4.根据权利要求3所述的一种一体化多效工业污水处理设备，其特征在于，所述卡接装置包括调节轴(38)、第二螺纹轴(44)、第三螺纹轴(47)和卡块(49)，所述第一混合轴(21)的一端插设在第二混合轴(12)上，所述第二混合轴(12)上对称设有凹槽(45)，所述第二螺纹轴(44)和第三螺纹轴(47)的两端转动连接在凹槽(45)内，所述调节轴(38)的转动设置在第二混合轴(12)上，所述调节轴(38)上设有调节块(39)，所述调节轴(38)的两端螺纹连接有第一螺纹轴(36)，所述第一螺纹轴(36)通过固定块(37)与凹槽(45)的内壁固定连接，所述第一螺纹轴(36)远离调节轴(38)的一端螺纹连接有第四螺纹轴(35)，所述第四螺纹轴(35)的下方设有连接体(34)，所述连接体(34)上设有第一锥齿轮(40)和第二锥齿轮(41)，所述第一锥齿轮(40)与第二锥齿轮(41)之间为啮合连接，所述第一锥齿轮(40)与第四螺纹轴(35)之间为啮合连接，所述第二螺纹轴(44)设置在第二锥齿轮(41)的下方，所述第二锥齿轮(41)与第二螺纹轴(44)之间啮合连接，所述第二螺纹轴(44)和第三螺纹轴(47)的一端均设有联动齿轮(46)，两个所述联动齿轮(46)之间为啮合连接，所述卡块(49)的一端与第一混合轴(21)卡接，所述卡块(49)的另一端连接有第一弹簧(48)，所述卡块(49)的两侧对称设有滑轴(32)，其中一个所述滑轴(32)螺纹套接在第三螺纹轴(47)上，另一个所述滑轴(32)滑动套接有限位轴(33)，所述限位轴(33)的两端固定连接在凹槽(45)的内壁上，所述卡块(49)远离第一弹簧(48)的一端为斜面。
5.根据权利要求3所述的一种一体化多效工业污水处理设备，其特征在于，所述连接装置包括卡轴(51)和拉轴(52)，所述卡轴(51)的一端与转轴(22)卡接，所述卡轴(51)的另一端与拉轴(52)固定连接，所述第二混合轴(12)上设有活动槽(50)，所述拉轴(52)滑动卡接在活动槽(50)内，所述活动槽(50)内设有多个第二弹簧(42)，所述第二弹簧(42)与拉轴(52)固定连接。
6.根据权利要求1所述的一种一体化多效工业污水处理设备，其特征在于，所述驱动装置包括第四减速齿轮(28)、第三减速齿轮(30)和第二减速齿轮(31)，所述转轴(22)的一端穿过处理壳体(4)，所述第四减速齿轮(28)固定套接在转轴(22)上，所述第三减速齿轮(30)设置在第四减速齿轮(28)的一侧且啮合连接，所述第二减速齿轮(31)通过固定轴(29)与第三减速齿轮(30)固定连接，所述处理壳体(4)上设有电机(13)，所述电机(13)的驱动端转动连接有驱动轴(27)，所述驱动轴(27)上设有第一减速齿轮(26)，所述第一减速齿轮(26)与第二减速齿轮(31)之间为啮合连接。
7.根据权利要求1所述的一种一体化多效工业污水处理设备，其特征在于，所述化学反应腔(14)内设有输送管道，所述管道的一端设有水泵，所述输送管道的另一端卡接在第二开口(11)上。
8.根据权利要求1所述的一种一体化多效工业污水处理设备，其特征在于，所述沉降腔(18)、化学反应腔(14)和生物反应腔(2)内均设有设有液位传感器，所述液位传感器的输出端连接有显示屏。
说明书
一种一体化多效工业污水处理设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种一体化多效工业污水处理设备。
背景技术
污水处理是使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理一般分为生产污水处理和生活污水处理，生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，其中工业污水中往往含有高浓度的重金属及其他有害物质，未处理完全的污水直接排放对环境的污染严重，因此工业污水的处理比较复杂，一般可归纳为物理法、化学法和生物法等，为减少成本，大多数工厂采用单一的处理方式，这种处理方式由于方式单一耗时长，工作效率低下，相应的很容易拉长生产工期，污水处理的成本也就相应会提高。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，如：现有的污水处理方式单一，效率较低，耗时长，而提出的一种一体化多效工业污水处理设备。
为了实现上述目的，本发明采用了如下技术方案：
一种一体化多效工业污水处理设备，包括处理壳体，所述处理壳体的底部设有底座，所述处理壳体内设有多个收集槽，所述收集槽内设有检测装置，所述处理壳体的两侧对称设有爬梯，所述处理壳体上设有围栏，所述围栏与爬梯之间设有多个阶梯，所述阶梯的两侧对称设有护栏，所述爬梯靠近围栏的一端固定连接有保护栏，所述处理壳体内设有沉降腔、化学反应腔和生物反应腔，所述化学反应腔设置在沉降腔和生物反应腔之间，所述沉降腔与化学反应腔之间设有第一隔板，所述第一隔板的底部设有第一开口，所述化学反应腔与生物反应腔之间设有第二隔板，所述第二隔板的上端设有第二开口，所述处理壳体靠近沉降腔的一侧设有入水口，所述处理壳体靠近生物反应腔的一侧设有出水口，所述沉降腔内设有多个过滤网，两个所述过滤网之间设有多个一级生物处理层，所述生物反应腔内设有二级生物处理层，所述化学反应腔内设有反应装置，所述处理壳体的上方设有驱动装置，所述驱动装置与反应装置连接。
优选的，所述检测装置包括连通管和水阀，所述处理壳体的底部设有检测通道，所述检测通道与收集槽连接，所述连通管的一端螺纹卡接在检测通道内，所述水阀设置在连通管上。
优选的，所述反应装置包括多个第二混合轴和第一混合轴，多个所述第二混合轴的中点插设有转轴，所述第一混合轴设置在转轴的两侧，其中一个所述第二混合轴上设有多个卡接装置，所述第二混合轴通过卡接装置与第一混合轴连接，其他所述第二混合轴上设有多个连接装置，其他所述第二混合轴通过连接装置与第一混合轴卡接。
优选的，所述卡接装置包括调节轴、第二螺纹轴、第三螺纹轴和卡块，所述第一混合轴的一端插设在第二混合轴上，所述第二混合轴上对称设有凹槽，所述第二螺纹轴和第三螺纹轴的两端转动连接在凹槽内，所述调节轴的转动设置在第二混合轴上，所述调节轴上设有调节块，所述调节轴的两端螺纹连接有第一螺纹轴，所述第一螺纹轴通过固定块与凹槽的内壁固定连接，所述第一螺纹轴远离调节轴的一端螺纹连接有第四螺纹轴，所述第四螺纹轴的下方设有连接体，所述连接体上设有第一锥齿轮和第二锥齿轮，所述第一锥齿轮与第二锥齿轮之间为啮合连接，所述第一锥齿轮与第四螺纹轴之间为啮合连接，所述第二螺纹轴设置在第二锥齿轮的下方，所述第二锥齿轮与第二螺纹轴之间啮合连接，所述第二螺纹轴和第三螺纹轴的一端均设有联动齿轮，两个所述联动齿轮之间为啮合连接，所述卡块的一端与第一混合轴卡接，所述卡块的另一端连接有第一弹簧，所述卡块的两侧对称设有滑轴，其中一个所述滑轴螺纹套接在第三螺纹轴上，另一个所述滑轴滑动套接有限位轴，所述限位轴的两端固定连接在凹槽的内壁上，所述卡块远离第一弹簧的一端为斜面。
优选的，所述连接装置包括卡轴和拉轴，所述卡轴的一端与转轴卡接，所述卡轴的另一端与拉轴固定连接，所述第二混合轴上设有活动槽，所述拉轴滑动卡接在活动槽内，所述活动槽内设有多个第二弹簧，所述第二弹簧与拉轴固定连接。
优选的，所述驱动装置包括第四减速齿轮、第三减速齿轮和第二减速齿轮，所述转轴的一端穿过处理壳体，所述第四减速齿轮固定套接在转轴上，所述第三减速齿轮设置在第四减速齿轮的一侧且啮合连接，所述第二减速齿轮通过固定轴与第三减速齿轮固定连接，所述处理壳体上设有电机，所述电机的驱动端转动连接有驱动轴，所述驱动轴上设有第一减速齿轮，所述第一减速齿轮与第二减速齿轮之间为啮合连接。
优选的，所述化学反应腔内设有输送管道，所述管道的一端设有水泵，所述输送管道的另一端卡接在第二开口上。
优选的，所述沉降腔、化学反应腔和生物反应腔内均设有设有液位传感器，所述液位传感器的输出端连接有显示屏。
与现有技术相比，本发明的有益效果是：该装置操作简单，通过过滤网、一级生物处理层、二级生物处理层、反应装置和驱动装置的相互配合，能够有效通过物理、化学以及生物的方式，从多个方式进行处理，提高污水处理的效率和质量，减少单一处理方式的时间。
