申请日2003.11.24
公开(公告)日2005.06.01
IPC分类号C02F9/04; C02F9/02
摘要
本发明公开了一种Z氏法污水处理一体化成套设备，在移动式柜机(1)内集装有污水泵(13)、净水剂罐(2)、反应器(3)、絮凝剂罐(4)、第一混合器(5)、消毒剂罐(6)、第二混合器(7)、第一过滤器(9)、第二过滤器(10)、螺旋脱水机(8)和反冲泵(12)。本发明是一种能将污水处理达到回用标准且投资小、运行成本低的Z氏法污水处理一体化成套设备。
権利要求書

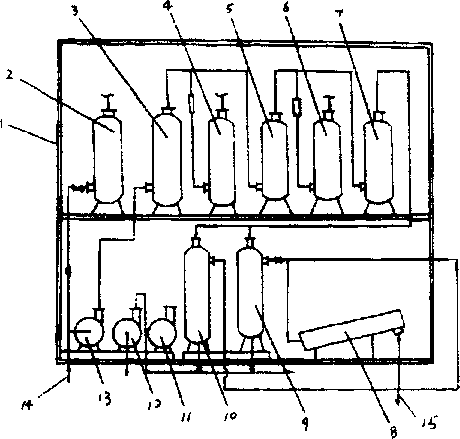

1、一种Z氏法污水处理一体化成套设备，其特征是： 在移动式柜机(1)内集装有污水泵(13)、净水剂罐(2)、 反应器(3)、絮凝剂罐(4)、第一混合器(5)、消毒剂罐 (6)、第二混合器(7)、第一过滤器(9)、第二过滤器(10)、 螺旋脱水机(8)和反冲泵(12)，所述的污水泵(13)进 口设有污水进口管(14)并与净水剂罐(2)连通，所述 的污水泵(13)出口连通反应器(3)，所述的反应器(3) 出口并联絮凝剂罐(4)后连通第一混合器(5)，所述的 第一混合器(5)并联消毒剂罐(6)后连通第二混合器(7)， 所述的第二混合器(7)出口并联有第一过滤器(9)和第 二过滤器(10)，所述的第一过滤器(9)和第二过滤器(10) 的出口连通有螺旋脱水机(8)，所述的螺旋脱水机(8) 出口连通有污水出口管(15)，所述的第一过滤器(9)和 第二过滤器(10)连通有反冲泵(12)。
2、根据权利要求1所述的一种Z氏法污水处理一体 化成套设备，其特征是：在所述的移动式柜机(1)内还 设有备用污水泵(11)及计量泵、计量仪表及自控系统。
说明书
污水处理一体化成套设备
技术领域
本发明涉及一种Z氏法污水处理一体化成套设备。
背景技术
污水处理方法归纳起来由物理法、化学法、物理化学 法和生物化学四大系列构成，其工艺技术大都是由两种或 两种以上的方法才可能完成整个污水处理过程。但在工业 污水处理过程中，无论是大水量污水处理还是小水量污水 处理，都是以建筑构造物为主体，存在着占地面大，投资 高，运行费用高，抗负荷能力差、处理设备效率低，污水 资源化比例小，特别是在中水回用，巨额的管网投资使污 水回用很难大面积推广，而排水管网的建设又占污水处理 总投资的50%，又制约了污水处理的投资建设，特别是缺 水城市，一方面必须污水资源化，另一方面要找一条投资 省且方便污水资源化设施，因此，开发一种移动一体化污 水处理柜机，处理污水后回用，有很大的市场前景。
污水处理后达到回用要求，一般的工艺技术是投资 大，处理工艺技术复杂，一般要通过一级处理，二级处理 及三级处理(深处理)，才能达到回用标准，技术上采用 物理法、化学法、物理化学法及生物化学法的多种工艺技 术组合地，运行成本高，经济效益差，很难靠市场拉动来 完成。要完成污水在一台柜机中处理，达到中水回用的要 求，技术上可采用物理化学法，生物化学法组合和膜处理 方法，前者污水处理质量差，投资大，很难柜机化，后者 投资大，处理成本高，其膜材料依赖进口。
发明内容
本发明的目的是提供一种能将污水处理达到回用标 准且投资小、运行成本低的Z氏法污水处理一体化成套设 备。
为了达到上述目的，本发明采用的技术方案是：一种 Z氏法污水处理一体化成套设备，其特征是：在移动式柜 机内集装有污水泵、净水剂罐、反应器、絮凝剂罐、第一 混合器、消毒剂罐、第二混合器、第一过滤器、第二过滤 器、螺旋脱水机和反冲泵，所述的污水泵进口设有污水进 口管并与净水剂罐连通，所述的污水泵出口连通反应器， 所述的反应器出口并联絮凝剂罐后连通第一混合器，所述 的第一混合器并联消毒剂罐后连通第二混合器，所述的第 二混合器出口并联有第一过滤器和第二过滤器，所述的第 一过滤器和第二过滤器的出口连通有螺旋脱水机，所述的 螺旋脱水机出口连通有污水出口管，所述的第一过滤器和 第二过滤器连通有反冲泵。
本Z氏法污水处理一体化成套设备，利用净水剂、絮 凝剂、消毒剂等系列复合纳米材料改性产品，在反应器、 混合器、过滤器(核心材料是活性竹炭)的自动联动下， 一次性将污水处理为生活杂水标准，达到了污水资源化的 目的，本发明由微电脑控制，自动化程度高，处理效果好， 运行成本低，占地少，投资省，可随意移动，可作为各小 区、各单位均可独立用于污水回用，处理量在10t/h～ 100t/h范围，形成系列产品，可由使用单位替代部份 自来水，有很好的环境效益和经济效益，对于污水浓度的 不同，可适当调整药剂型号和浓度即可，冲击负荷能力强， 使用性能好，维护维修方便，还可用于在城市管道(下水) 取水用于洗车等缺水城市的商业用水，种植花草景观用水 等。本发明有如下特点：
1、本发明实质是一种综合性的物理化学法和物理法 工艺，它由用纳米材料作助凝剂的复合型高效药剂和反应 分离设备组成，技术含量高、处理效率高，处理效果好;
2、污水处理设备成套化，柜机化，广泛用于生活小 区，酒店和缺水城市的商业项目用水，具有投资成本低， 投资回收快，且可移动作业，不占地方等许多优点;
3、工艺合理先进，设备、药剂技术含量高，实用性 强，市场前景广。
4、变废为宝，污水资源化，处理量在10t/h～100 t/h范围，形成系列产品;
5、对污水浓度的变化，可适当调整药剂型号和浓度 即可，冲击负荷能力强;
6、柜机采用不锈钢材料外壳，微电脑控制，自动化 程度高。
综上所述，本发明是一种能将污水处理达到回用标准 且投资小、运行成本低的Z氏法污水处理一体化成套设 备。
