申请日2003.11.25
公开(公告)日2004.12.15
IPC分类号E02F3/88
摘要
本实用新型涉及一种水下清污泥机，它提供一种不需停产，在工作状态下即可以在水下进行清理污泥的一种水下清污泥机。它是这样实现的：在底盘上的前部设有转向电机和减速器，后部设有动力电机和减速器;底盘中部设有潜污泵，潜污泵的底端和顶端分别设有吸泥口和污泥出口;底盘的前端设有斜板和转向拉杆，斜板的上端连接指示器，转向拉杆与底盘前部的减速器的输出轴相连;底盘下面设有刮泥板;底盘上设有外壳。优点是：结构简单，制作材料成本低，制作过程简单易行，便于生产加工，使用方便，快捷，节省人力及劳动时间;可以广泛地适用于各种水池、水塔的水底污物清洁上，具有非常广阔的市场前景。
権利要求書

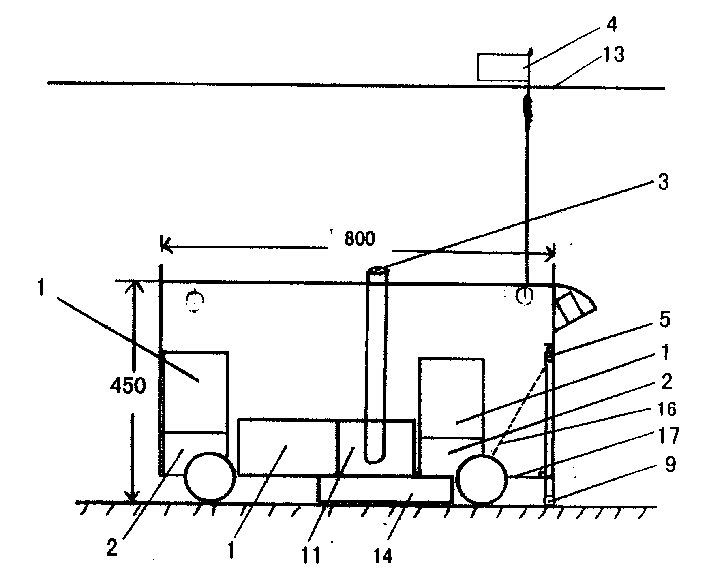

1、水下清污泥机，它包括电机、减速器、车轮及外壳，其特征 在于：在底盘(17)上的前部设有转向电机(1)和减速器(2)， 后部设有动力电机(1)和减速器(2);底盘(17)中部设有潜污 泵(11)，潜污泵(11)的底端和顶端分别设有吸泥口(12)和污 泥出口(3);底盘(17)的前端设有斜板(16)和转向拉杆(10)， 斜板(16)的上端连接指示器(15)，转向拉杆(10)与底盘(17) 前部的减速器(2)的输出轴相连;底盘(17)下面设有刮泥板 (14);底盘(17)上设有外壳。
2、根据权利要求1所述的水下清污泥机，其特征在于所述的外 壳的前端上部设有可视头(6)、灯(7)及指示器(15);前方外 壳的下部为铁篦子(8)，铁篦子(8)的顶端设有弹簧(5)，铁 篦子(8)的底端设有滚轴(9)。
3、根据权利要求1所述的水下清污泥机，其特征在于所述的转 向拉杆(10)上设有方向指针(19)。
4、根据权利要求1所述的水下清污泥机，其特征在于所述的底 盘(17)上还设有限位开关(18)。
5、根据权利要求1所述的水下清污泥机，其特征在于所述的刮 泥板(14)的型状为一端有开口的 型状。
6、根据权利要求1所述的水下清污泥机，其特征在于在所述的 外壳的侧面分别设有吊装环，外壳的顶端设有方向标(4)。
说明书
水下清污泥机
技术领域
本实用新型涉及水下清洁机的技术领域，尤其是一种可以在水下清 洁水底污泥等污物的一种水下清污泥机。
背景技术
目前，在我国有许多企业都有供排水车间，正常情况下它们每年都 要停产几天进行设备检修及清理各凉水塔水池中的污泥，但随着逐年生 产的连续运行，有些企业为了赶进度，挤时间，而把进行停产检修和时 间也给省掉了，这样往往有的企业会二、三年才停产进行检修及水池清 理一次，这样做的后果是生产进度赶上去了，但同时却乎视了生产的质 量、安全性和水池的清洁度。
实用新型内容
本实用新型针对上述存在的技术问题，而提供一种不需停产，在工 作状态下即可以在水下进行清理污泥的一种水下清污泥机。
本实用新型是这样实现的：在底盘上的前部设有转向电机和减速器， 后部设有动力电机和减速器;底盘中部设有潜污泵，潜污泵的底端和顶 端分别设有吸泥口和污泥出口;底盘的前端设有斜板和转向拉杆，斜板的 上端连接指示器，转向拉杆与底盘前部的减速器的输出轴相连;底盘下面 设有刮泥板;底盘上设有外壳。
所述的外壳的前端上部设有可视头、灯及指示器;前方外壳的下部 为铁篦子，铁篦子的顶端设有弹簧，铁篦子的底端设有滚轴。
所述的转向拉杆上设有方向指针。
所述的底盘上还设有限位开关。
所述的刮泥板的型状为一端有开口的所述的外壳的侧面分别设有吊装环，外壳的顶端设有方向标。
本实用新型的优点是：具有结构简单，制作材料成本低，制作过程 简单易行，便于生产加工，使用方便，快捷，节省人力及劳动时间;可 以广泛地适用于各种水池、水塔的水底污物清洁上，真有非常广阔的市 场前景。
下面结合附图和具体实施方式对本实用新型作进一步详细说明。
