申请日2003.11.27
公开(公告)日2004.12.22
IPC分类号C02F3/30; C02F3/10
申请(专利权)人王建华;薛秀红;
摘要
一种污水回用生物处理器反应器，包括有桶体，桶体的底部为锥形底部，桶体内设有升流管和降流管，升流管位于降流管之内，桶体内的中央设置有进气管，进气管的进气口伸出桶体的顶端，进气管的底部连接有空气喷嘴，桶体的锥形底部的一侧边设有进水口，锥形底部的底端还设有排污口，桶体的上顶端设有放空口，桶体上部的一侧设有出水口。本实用新型具有对有机污水处理效果好，反应器的污泥量少，对污水的脱氮、脱磷效果高，充氧效率高，氧的得用率高，动力消耗少。反应器内保持有相当大的微生物量。还可与超滤膜、微滤膜结合组成MBR型生物反应器，且其膜的寿命远高于现有的MBR型生物反应器。
権利要求書

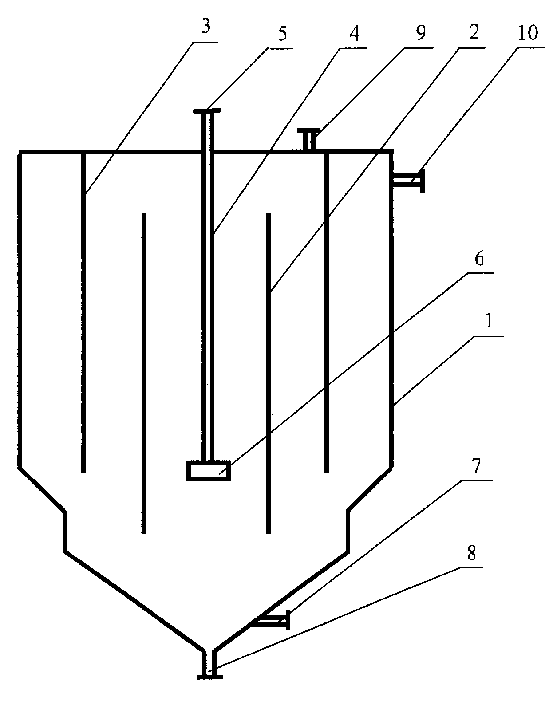

1.一种污水回用生物处理器反应器，包括有桶体(1)，其特征在于， 桶体(1)的底部为锥形底部，桶体(1)内设有升流管(2)和降流管(3)， 升流管(2)位于降流管(3)之内，桶体(1)内的中央设置有进气管(4)， 进气管(4)的进气口(5)伸出桶体(1)的顶端，进气管(4)的底部连 接有空气喷嘴(6)，桶体(1)的锥形底部的一侧边设有进水口(7)，锥 形底部的底端还设有排污口(8)，桶体(1)的上顶端设有放空口(9)， 桶体(1)上部的一侧设有出水口(10)。
2.根据权利要求1所述的污水回用生物处理器反应器，其特征在于， 所述的降流管(3)的上端与桶体(1)的顶部相连，升流管(2)与降流管 (3)通过连接件相连。
3.根据权利要求1所述的污水回用生物处理器反应器，其特征在于， 所述的升流管(2)的上部端口低于降流管(3)的上部端口，升流管(2) 的下部端口低于降流管(3)的下部端口。
4.根据权利要求1所述的污水回用生物处理器反应器，其特征在于， 所述的进气管(4)底部的空气喷嘴(6)位于升流管(2)的中下部。
5.根据权利要求1所述的污水回用生物处理器反应器，其特征在于， 桶体(1)内设有悬浮填料，其悬浮填料采用纤维填料或颗粒填料中的一种。
说明书
污水回用生物处理器反应器
技术领域
本实用新型涉及一种污水处理装置。特别是涉及一种污水回用生物处 理器反应器。
背景技术
中水回用技术作为污水资源化技术的一个重要组成部分，是解决我国 城市特别是北方城市水资源短缺，缓解水供需矛盾的一项新的有效措施。 生物技术作为中水回用，较之其它技术有其特有的与环境相容，运行成本 低等优势。目前，虽然采用生物法处理有机废水的技术在应用中不断发展 进步，但还存有一些不足。如目前通行的生物反应器，除需要设有一个反 应装置外还要设置一个沉淀池，造成设备复杂，成本高，污水中的COD去 除率以及对污水的脱N、P的效率都不太高。MBR反应器虽不设沉淀池，但 其过滤用滤膜易堵，使用寿命短。
发明内容
本实用新型所要解决的技术问题是，提供一种设备简单，中水回用效 率高的污水回用生物处理器反应器。
本实用新型所采用的技术方案是：一种污水回用生物处理器反应器， 包括有桶体，桶体的底部为锥形底部，桶体内设有升流管和降流管，升流 管位于降流管之内，桶体内的中央设置有进气管，进气管的进气口伸出桶 体的顶端，进气管的底部连接有空气喷嘴，桶体的锥形底部的一侧边设有 进水口，锥形底部的底端还设有排污口，桶体的上顶端设有放空口，桶体 上部的一侧设有出水口。
本实用新型由于采用上述结构，因而具备如下特点。
1.对有机污水处理效果好，其COD去除率都在94%以上，反应器负荷 在7-8kg/m3以上，反应器的污泥量少。
2.反应器出水水质固含量少，可与超滤膜、微滤膜结合组成MBR型生 物反应器，且其膜的寿命远高于现有的MBR型生物反应器。
3.反应器保持有相当大的微生物量。
4.反应器对污水的脱氮、脱磷效果高。
5.充氧效率高，氧的利用率高，动力消耗少。
