申请日2003.10.14
公开(公告)日2004.11.24
IPC分类号E03C1/12; E03D1/012
申请(专利权)人天津市朋创工贸有限公司;
摘要
本实用新型提供的生活废水的收集再利用装置，它由积水器和存储器两部分组成。积水器将生活中洗菜、洗衣、洗脸、洗澡、淋浴等产生的废水收集过滤，存储器则将积水器收集过滤的生活废水储存和再利用。本实用新型结构简单，实用能随意组合，形成款款造型优雅，以不同的品种、结构、规格、材料、色彩、配件的系列组合成体贴入微的人性化的卫浴新品，可广泛适用于家庭、宾馆等用水单位。
権利要求書
1、一种生活废水的收集再利用装置，它包括积水器(1)和存储器(2)两部分，其特 征是积水器(1)由淋浴盆(3)微型泵(4)开关(5)接口(6)复式过滤器(7)防溢口 (8)淋浴水进口(9)按摩点(10)组成，存储器(2)由箱体(11)和相应载体(19)废 水进口(12)出水口(13)放水龙头(14)溢流管(15)自来水补水口(16)组成。
2、根据权利要求1所述的生活废水的收集再利用装置，其特征在于积水器(1)可由方 型、三角圆弧型、钻石型、长方型的淋浴盆(3)构成，其材质可以用塑料等非金属材料， 也可以用不锈钢等金属材料。
3、根据权利要求1所述的生活废水的收集再利用装置，其特征在于存储器(2)的箱体 (11)和相应载体可以做成棚顶式，浴柜暗藏式、挂柜式、嵌入式、浴盆暗藏式。
4、根据权利要求1所述的生活废水的收集再利用装置，其特征在于积水器(1)不但可 以收集生活废水而且可以通过人体踩踏按摩点(10)进行保健按摩足底，达到强身健体的 目的。
说明书
生活废水的收集再利用装置
技术领域
本实用新型涉及一种生活废水的收集再利用装置，属于卫生间节水装置。
背景技术
水是人类的生命之源，水资源的短缺在我国已经是普遍现象，如何将生活废水再次利 用，是世界各国普遍关心的问题。家庭中用过的废水都是从下水道排放掉，而为卫生间用 水则采用自来水这是一个非常大的浪费，经检索有关文献及专利资料，此类技术目前不尽 成熟，要形成产品，更是相当困难。
发明内容
本实用新型的目的是提供一种可操作，能形成消费者喜欢的构思新颖，外形美观，独 特实用的生活废水收集再利用装置。
本实用新型的目的是这样实现的：它包括积水器、和生活废水存储器两部分。
积水器由淋浴盆、微型泵、开关、接口、复式过滤器、防溢口、淋浴水进口、按摩点 组成，该淋浴盆体可由ABS塑料等非金属或不锈钢等金属材料制成。
该积水器即可作为美观、高雅的且具防滑、保健的淋浴盆使用，又可负责收集生活废 水，它可将卫生间洗面盆排放的废水、洗衣机排放的洗衣水、浴缸排放的洗澡水或其它的 生活废水，通过管道或软管活络接头直接与相应的积水器上的接口连接，接口内置有复式 过滤器，以达到收集过滤的目的，如采用淋浴时，则淋浴用的废水则通过淋浴盆面直接收 集、过滤。而积水器上的微型泵则通过管道将收集过滤的生活废水，输送到生活废水存储 器中。
生活废水存储器由箱体、相应载体、废水进口、废水出口、自来水补水口、洗涮拖把 等用途的放水龙头、溢流管等组成。

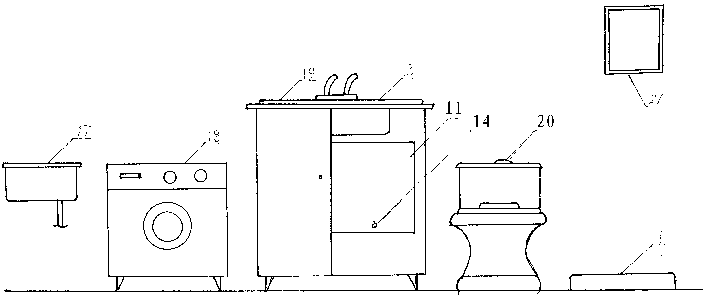

该生活废水存储器与相应载体如：浴柜、浴盆、浴缸、挂柜等美妙结合成一体，即是 一件美观实用的卫浴设施又是一个生活废水存储器。该生活废水存储器的箱体可由ABS塑 料或金属制成，可根据卫生间大小开发成棚顶式，浴柜暗藏式、挂柜式、嵌入式、浴盆暗 藏式等。
本实用新型结构简单实用能随意组合，形成款款造型优雅，以不同的品种、结构、规 格、材料、色彩、配件的系列组合及体贴入微的人性化的卫浴产品，尽可能满足每一位消 费者的个性化需求，可广泛适用于家庭、宾馆等用水单位，使用这种方法节水方便实惠， 而且还有利于保护生态环境，利国利民。
